Элементы самодельного сетевого фильтра

  1. Цена: $15.00 (была бесплатная доставка)
  2. Перейти в магазин

Добрый день! Обзор двух элементов сетевого фильтра. Кого заинтересовало — прошу под кат.


Как известно, театр начинается с вешалки, а аудиосистема с розетки. Так вот, что бы разное зло помимо 220В оттуда не шло, и нужен сетевой фильтр.
Можно сразу купить готовый в Китае, можно собрать самому.

Треки:
EMI фильтр

Вольтметр



EMI фильтр (фильтр электромагнитных помех)

Для чего это
EMI-фильтры предназначены для подавления высокочастотного шума, возникающего в процессе работы различных устройств. Эти фильтры получили широкое распространение как элемент, подавляющий высокочастотные наводки в компьютерном оборудовании, периферии, цифровых схемах, аудио-, видеооборудовании и в других цифровых устройств. Кроме того, эти элементы используются для защиты от электромагнитных помех устройств, работающих в неблагоприятных условиях, таких как салон автомобиля и пр.

Покупал 26го марта с купоном и бесплатной доставкой, потом продавец оставил только платную доставку — цена стала кусачей.

Посылка (китайцы не заморачивались и просто перетянули пупырку скотчем):

Фото:

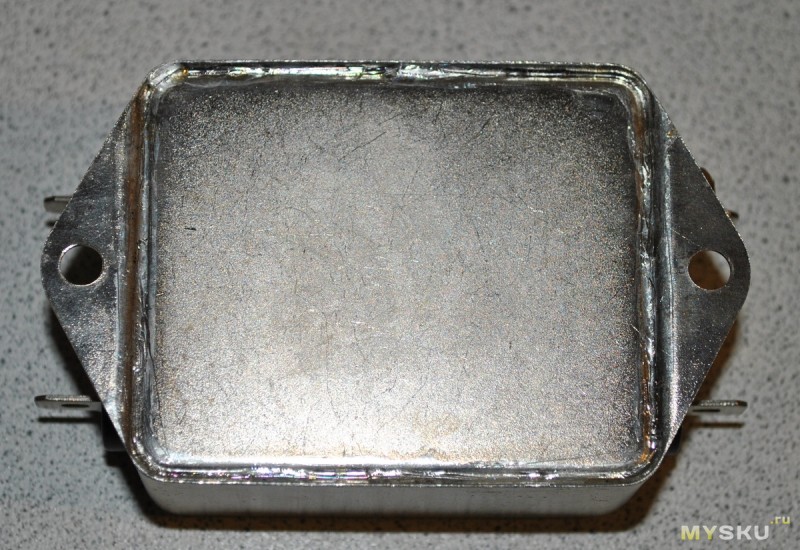

Line — вход 220В. Хорошо видна принципиальная схема с номиналами элементов.
Ссылка на сайт производителя, там размеры и характеристики. Модель CW4L2


Размеры и масса:


Вольтметр

Ссылка, где я покупал: https://aliexpress.com/item/item/AC-Volt-Tester-Digital-Voltmeters-Panel-AC-80-500V-LCD-Digital-Voltage-Meter-Black-Power-Monitor/1299119461.html
Диапазон измерения: 80-500В.
Размеры «окна» для установки: 39х71 мм
На него уже был подробный обзор: mysku.club/blog/buyincoins/9897.html
Приведу несколько фото:
Упаковка






Сам будущий фильтр


Хотел корпусные розетки тоже взять на али, но потом поставил обычные бытовые.

Спасибо за внимание! Всем сети без помех!
