Плоский светильник 25W

  1. Цена: $24.75 Был куплен за $21
  2. Перейти в магазин

Понадобился настенный светодиодный светильник в ванную комнату.
Решил попробовать использовать плоский встраиваемый, закрепив его на стену под потолком.
Самый мощный из найденных на 25W тёплого света и был заказан.

Прислали светильник в коробке с кучей вспененного полиэтилена.


LED драйвер (18-24)х1W 300мА — в комплекте.
Светильник действительно оказался немалых размеров — 295 мм в диаметре, плоский, как тарелка (12 мм) весом 755г (без драйвера)



Обе пружинные лапки отвалились сразу-же при попытке их сложить :( Но т.к. использовать их я не собирался — потеря невелика. Остатки пружин были сняты.


Корпус из алюминиевого сплава (скорее всего силумин), окрашен почему-то в светло-бежево-серый цвет. Краска довольно слабая, легко царапается и отдирается.
Светорассеиватель — пластиковый, световод — стекло, похоже на поликарбонат, отражатель — плёнка. Задняя крышка — металлическая, крепится на винтах к круговому радиатору.



Сразу замечу, что в результате равномерного распределения света по площади отражателя, происходит потеря света за счёт многократного переотражения в толще стекла световода. В итоге, без оптики светильник освещает заметно ярче.
Реальная активная потребляемая мощность от сети — 22,8W, PF=0,58. Занижение мощности всего на 9% — это необычное явление для китайских лампочек и светильников.
Сами светодиоды светильника потребляют почти 20W (75V 265mA). КПД LED драйвера около 87%.

Внутри по периметру радиатора расположены две ленты-самоклейки 2835-414X7MM-12W -Y (SMD2835 длина 414мм ширина 7мм мощность 12Вт цвет тёплый белый), соединённые последовательно пайкой, суммарно 120 светодиодов SMD2835.
Соединение светодиодов 5х12х2=120



К сожалению, лента была очень плохо наклеена по периметру — пришлось отдирать и переклеивать. Лучше-бы применили светодиодную линейку.


Светильник реально даёт света как энергосберегайка 23W и как ЛН 100W (95W). По ощущениям — вполне хватает на небольшую ванную комнату. Равномерность свечения рассеивателя — нормальная.
Максимальный нагрев корпуса светильника во время работы — 52ºС. В центре светильник практически не греется.
Фото свечения с разной экспозицией.


Размещать именно на стене решил потому, что обязательно требуется подсветка потолка для комфортного восприятия объёма помещения.
Фотографий установленного светильника пока не будет, т.к. состояние СУ не в лучшем виде (ремонт, будь он неладен закончен)

LED драйвер стандартный классический с некоторыми особенностями:
— Отсутствует фиксация проводов подключения.
— Отсутствует входной помехоподавляющий фильтр.
— Отсутствует входное токоограничивающее сопротивление.
— Стабилизация тока в первичной цепи (PSR — регулировка).
Разбирается просто — на защёлках (предварительно открутить защитные крышки).










Срисовал схему LED драйвера.

Выходное напряжение холостого хода 115V — превышает рабочее напряжение выходных конденсаторов (100V), т.е. без светильника драйвер надолго включать нельзя. Кстати, из-за этих емкостей, нежелательно подсоединять светильник к уже включенному драйверу — бросок тока разрядки этих конденсаторов может убить светодиоды.
Максимальный нагрев корпуса LED драйвера во время работы светильника — 73ºС
Внутренняя температура:
— ключевой транзистор 115ºС
— импульсный трансформатор 100ºС
— входной конденсатор 88ºС
Температура внутри высоковата для длительной и надёжной работы драйвера.
Стабилизация тока происходит в первичной цепи, поэтому величина выходного тока драйвера не очень стабильна. Защитный предохранитель на 1А.
Мерцаний драйвер не даёт, зато даёт сильные помехи по питанию на радиоприёмник по ВСЕМ станциям и даже даёт наводку на компьютерные колонки :((( Просто какой-то генератор помех, придётся дорабатывать…
Размещаться драйвер будет естественно за пределами СУ, чтобы конденсат не убил его.

Спустя некоторое время, драйвер был немного доработан.

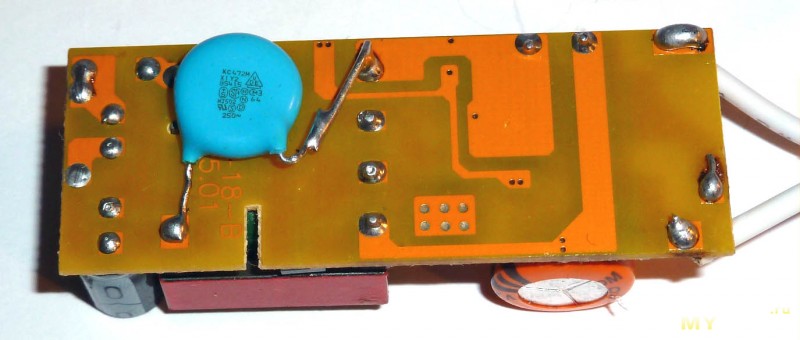

1. Конденсатор приклеен герметиком к плате и теперь не болтается на ножках.


2. Добавлен помехоподавляющий конденсатор X1Y2 4,7нФ.
Помехи излучения очень сильно снизились, теперь радиоприёмник шипит только при поднесении вплотную.

3. Сделаны вентиляционные отверстия в корпусе драйвера. Теперь плата так сильно не перегревается.


Итоговые выводы: конструкция светильника очень неплохая, но качество его изготовления страдает и без переклейки ленты светодиоды долго не проживут. Драйвер также имеет серьёзные проблемы с побочным излучением и перегревом (придётся добавлять фильтр и улучшать охлаждение).

Планирую купить +39 Добавить в избранное +64 +124
свернуть развернуть
Комментарии (62)
RSS
+
avatar
  • vooov
  • 20 октября 2014, 07:57
+2
Светильник реально даёт света как энергосберегайка 23W и как ЛН 100W (95W). По ощущениям — вполне хватает на небольшую ванную комнату. Равномерность свечения рассеивателя — нормальная.
ого… у меня 3 по 3 Вт (или 4 Вт) теплых диодных GX53 потолочных стоят и хватает за глаза на ванную…
+
avatar
  • ksiman
  • 20 октября 2014, 08:03
+1
В этом светильнике добрую треть света оптика поглощает, поэтому его эффективность выходит как у энергосберегайки.
+
avatar
  • vooov
  • 20 октября 2014, 08:15
0
Понятно… Мне 3 светильника в натяжной потолок, в оффлайне стоили 950 рублей с лампами GX53 с Gauss чуть подороже лампы, но у них и гарантия 3, а не один год.
После этого понял, что не нуна это с китая мелкими партиями заказывать.
+
avatar
  • sav13
  • 20 октября 2014, 08:05
0
$20 за силуминовый плохо покрашенный корпус?
Многовато будет.
+
avatar
  • Serg32
  • 20 октября 2014, 08:07
0
Да, на фотке продавца лучше выглядел.
+
avatar
  • ksiman
  • 20 октября 2014, 08:10
+2
Многовато будет.
Дешевле светильников на 25W не нашёл…
+
avatar
  • Serg32
  • 20 октября 2014, 08:05
0
Купил пару похожих, но накладных. На коробке надпись 15W, на светодиодной ленте 9W. Потребляет 9,6Вт. Теперь веду переписку с китаёзой.
Вас почти не обманули, две ленты по 12Вт = 24Вт. и драйвер до 24Вт, наверное можно разогнать мощность.
+
avatar
  • ksiman
  • 20 октября 2014, 08:07
0
Вас почти не обманули
Да, сам удивился — обычно занижают сильнее.
Этот драйвер не разогнать — он и так на пределе работает. Да и смысла разгонять нет — света хватает :)
+
avatar
  • Deonis
  • 20 октября 2014, 10:42
0
А где покупали? Есть ссылка? На накладные светильники.
+
avatar
+2
как пример. продавца не проверял.
+
avatar
  • Deonis
  • 20 октября 2014, 11:20
0
Спасибо, а то все никак не мог придумать как запрос для поиска составить, что бы найти именно не встраиваемые.
+
avatar
  • Serg32
  • 20 октября 2014, 13:21
0
А вотмои:
93 человек уже обманул
+
avatar
  • reedcat
  • 21 октября 2014, 14:57
0
Я бы не разгонял, а совсем наоборот. Температуры компонентов в драйвере высоковаты.
+
avatar
  • dim0n849
  • 20 октября 2014, 08:10
0
Не понял куда 24 ватта?))У меня улицу прожектор в 20 вт освещает.У нас такие светильники, но 14 w по 600р в Электроне.
+
avatar
  • ksiman
  • 20 октября 2014, 08:15
+1
Не понял куда 24 ватта?
Обычный совмещённый СУ около 3,5кв.м
Предварительно проверял необходимость освещения разными энергосберегайками. Меньше 20Вт — темновато выходило. Решил заказать с запасом светодиодный на 25W.
+
avatar
0
правильно, много света не бывает
у меня 3*12w, но минус в том что линзованная оптика — под ними светит очень хорошо, но углы темноваты
думаю ещё добавить чуток освещения для зеркала, но пока лень возится
+
avatar
  • zeratul
  • 21 октября 2014, 04:19
0
Тоже в процессе ремонта и выбираю освещение для с/у.
В сан. узле площадб 2.7 кв. м., хочу освещать светодиодной лентой 5630 по периметру. Это в сумме даст не меньше 50Вт мощности. Это наверно слишком?

Вам хватает этих 25W?
+
avatar
  • ksiman
  • 21 октября 2014, 06:41
+1
Как уже ранее было сказано, света много не бывает. При необходимости яркость можно всегда уменьшить диммером или регулятором выходного напряжения БП.
Этих 25W мне хватает.
+
avatar
  • Dru4
  • 20 октября 2014, 08:28
0
Как это
— Отсутствует фиксация проводов подключения
?
На фотография отчетливо они видны, аккурат между винтов крышек.
+
avatar
  • ksiman
  • 20 октября 2014, 08:30
0
Провода свободно болтаются в этих «фиксаторах»
+
avatar
  • Dru4
  • 20 октября 2014, 08:43
+1
Потому что провода бывают разных диаметров- с одним не закроется, другой болтается. Для того чтобы не болтались, натяните термоусадку, или подмотайте изоленту. Это типовой зажим для ультрабюджетных устройств.
+
avatar
  • ksiman
  • 20 октября 2014, 08:45
+5
Да, если обмотать провода синей изолентой — фиксация появится :)
+
avatar
  • RomanMir
  • 20 октября 2014, 08:37
0
Может и ошибаюсь, но по фото кажется, что большой конденсатор слегка вздут.
+
avatar
  • ksiman
  • 20 октября 2014, 08:38
0
Вам показалось :) Макросъёмка немного искажает геометрию.
+
avatar
  • chaloc
  • 20 октября 2014, 08:46
0
Брал квадратные такого формфактора: 9Вт оказались 6 ватными, 12Вт выдали честные 9.
Корпус драйвера выполнен под плату с винтовыми клеммниками типа , которые и должны закрываться этими серыми крышками, но они «сэкономлены».
+
avatar
  • ksiman
  • 20 октября 2014, 08:48
0
Верно, в верхней крышке есть отверстия под отвёртку для закрепления проводов в клеммы.
+
avatar
  • Jimny
  • 20 октября 2014, 08:48
+5
Буквально месяца 2 назад впервые столкнулся с такими светильниками, при монтаже натяжного потолка, пришлось повозиться, но результатом все остались довольны, включая меня, светильники оказались яркими (144 светодиода типа SMD3014). Я тогда сделал пару снимков на телефон для себя из инструкции и фото результата:

В моём случае с пружинами всё ок, крепление держит великолепно.
+
avatar
  • ksiman
  • 20 октября 2014, 08:53
0
Спасибо за фото, нормально смотрятся. Потолок под ними не провис?
+
avatar
  • Jimny
  • 20 октября 2014, 08:59
+2
Вырезал из сантиметровой фанеры подставки по диаметру, за них и держится светильник, подставки крепятся к потолку на подвесы (всё также как с софитами, только размеры больше)
+
avatar
  • ksiman
  • 20 октября 2014, 09:04
0
Понятно.
+
avatar
  • mr_om
  • 20 октября 2014, 19:28
0
Расскажите, а потолок ПВХ? Как-то там обрабатывали вокруг прорези светильника? Я просто хочу тоже заказать себе монтаж, могу изготовить нормальный подвес под них разумеется. просто боюсь. что монтажники с такими диаметрами не сталкивались и у них нет стоковых этих колец проходных…
+
avatar
  • Klaus79
  • 20 октября 2014, 09:54
0
У себя в заметках держу вот эти светильники: ebay.com/itm/281379568996
+
avatar
  • ksiman
  • 20 октября 2014, 10:05
0
Очень похожи на мой, только поменьше и с таким-же драйвером :(
+
avatar
  • chaloc
  • 20 октября 2014, 10:08
+2
вот именно с ними есть обман на одну ступень ниже указаной мощности: 12 это 9, 9 это 6 ватт и тд.
+
avatar
  • Klaus79
  • 20 октября 2014, 12:12
0
ОК, спасибо за предупреждение!
+
avatar
  • vovka036
  • 20 октября 2014, 13:48
0
Интересный вопрос. Можно ли из БП галогенновых ламп U=12В сделать БП для светодиодных ламп (лент)?
+
avatar
  • ksiman
  • 20 октября 2014, 14:34
+1
Простыми средствами не переделать, а сложными делать и не стоит :(
Кстати, это дрянной электронный трансформатор…
+
avatar
  • virus_59
  • 20 октября 2014, 20:52
0
Если ленты на 12 вольт и с токоограничительными резисторами, то можно прямо так и использовать.
+
avatar
  • ksiman
  • 20 октября 2014, 21:27
+1
Ошибаетесь :)
— лента на переменке работает с жутким мерцанием 50Гц
— электронный трансформатор рассчитан на нагрузку по обоим полуволнам
— большинство электронных трансформаторов вообще не запустятся с такой нагрузкой
+
avatar
  • vovka036
  • 21 октября 2014, 08:32
0
Запустились. Перегрелись так, что отпаялись и посыпались на пол светодиоды.
+
avatar
  • ksiman
  • 21 октября 2014, 09:03
0
Скорее резисторы отпаяются
+
avatar
  • virus_59
  • 21 октября 2014, 11:09
0
ошибся :(
не заметил, что на выходе переменка.
+
avatar
  • ventura
  • 20 октября 2014, 14:04
0
Думал, внутри будет большой СОВ-светодиод, а оказалось — два куска ленты :( Мне кажется, дороговато вышло — за что такая цена — за корпус?
+
avatar
  • ksiman
  • 20 октября 2014, 14:33
+3
Скорее за доставку. Посылочка вышла килограмм…
+
avatar
  • Ramonak
  • 20 октября 2014, 17:05
+1
Мерцаний драйвер не даёт, зато даёт сильные помехи по питанию на радиоприёмник по ВСЕМ станциям и даже даёт наводку на компьютерные колонки :((( Просто какой-то генератор помех, придётся дорабатывать…
Можно схемку по переделке драйвера для устранения помех в FM диапазоне?
Имею такую же проблему на аналогичном светильнике (6 штук). Фонят очень в радио ФМ диапазон.
+
avatar
  • ksiman
  • 20 октября 2014, 17:09
0
Имею такую же проблему на аналогичном светильнике (6 штук). Фонят очень в радио ФМ диапазон.

Схемка — стандартный фильтр помех, стоит в любом приличном БП. Себе тоже буду колхозить, может даже на обзор хватит…
Почитать о фильтрах можно например тут:
cs-cs.net/o-setevyx-filtrax-i-kondensatorax
+
avatar
  • Ramonak
  • 20 октября 2014, 18:30
+1
К сожалению в электронике не силён. Паять умею. Аналогию провести смогу.
Буду ждать вашу реализацию
+
avatar
  • mrAibo
  • 20 октября 2014, 18:30
0
А ежели драйвер в пустой пакет из под сока/молока засунуть? Пакет вроде фольгированный, да и от пыли какая-никакая защита.
+
avatar
  • ksiman
  • 20 октября 2014, 18:40
+1
В коробке тетрапака металл находится в гомеопатических дозах, да и основное излучение вылезает по соединительным проводам, поэтому всё равно надо фильтр ставить…
+
avatar
  • mr_om
  • 20 октября 2014, 19:30
0
А как-то от влаги драйвер реально сберечь и не поджарить? За пределами СУ его размещать уже некуда :( Ест ьвозможность засунуть в фальш-стенку из ГКЛ, вроде как там не так должно быть сыро…
+
avatar
  • ksiman
  • 20 октября 2014, 19:39
0
А как-то от влаги драйвер реально сберечь и не поджарить?
Запихнуть в алюминиевую коробочку и залить нейтральным герметиком
+
avatar
  • mr_om
  • 20 октября 2014, 20:01
0
Что за нейтральный герметик, где такой добывать? Чтоб полимеризовался по обьему сам?

Перегреется же, нет? Или у герметика хорошая теплопроводность?
+
avatar
  • ksiman
  • 20 октября 2014, 20:05
+1
Нейтральный герметик не содержит активных к металлам компонентов (обычно кислоты), продаётся в строительных магазинах.
Теплопроводность герметика выше, чем у воздуха — перегрева быть не должно (при небольшой толщине слоя)
+
avatar
  • knnk007
  • 22 сентября 2022, 20:43
0
залить теплопроводящим герметиком
+
avatar
  • wormster
  • 20 октября 2014, 20:18
0
кажись, такие светодиоды для освещения не применяют, да и с таким их расположением крайне сомнительный прибор :)
+
avatar
  • ksiman
  • 20 октября 2014, 20:23
+1
Кто запрещает использовать SMD2835 для освещения? Их эффективность 100-110Лм/Вт, что довольно неплохо.
Расположение по кругу оптимизировано для лучшего охлаждения, но в ущерб эффективности светоизлучения.
+
avatar
  • Sheldor
  • 21 октября 2014, 07:47
0
не есть мнение, что светодиоды вообще вредны для зрения, по-крайней мере дешевые с «дырявым» спектром. надежных доказательств тому особо-то не видно. хотя есть такая статейка svet.energosovet.ru/pages/files/22svetotehnika32012.pdf
2835 к тому же это всего лишь размер, остальные параметры могут быть как дядюшке Ляо угодно.
+
avatar
  • Sheldor
  • 21 октября 2014, 07:53
0
есть на ибее подобные внешне, но не с лентой по периметру, а просто раскиданными СД на задней стенке, алюминиевом блине. потери, наверное, будут меньше. но может быть будут видны светлые пятна СД за рассеивателем.
+
avatar
  • ksiman
  • 21 октября 2014, 07:59
0
но может быть будут видны светлые пятна СД за рассеивателем
Ну так рассеиватель на то и нужен, чтобы ярких пятен не было.
+
avatar
  • Sheldor
  • 21 октября 2014, 08:25
0
если не пожадничают, положат пленку специальную, как на подсветке в жк-экранах, может и нормально. вот для самоделок блин ebay.com/itm/131192552117 на 220 вольт без выносного драйвера. вроде бы где-то встречался готовый светильник на подобном. но еще и с охлаждением сложнее будет, как мне кажется.
+
avatar
  • Eremey
  • 22 октября 2014, 11:50
0
Брал такой. Драйвер там никакой, но светит ярко. Для коридора самое то. Внутренности — поле из обычных светодиодов. Пластмасса отвратительная. Но работает и очень нравится!
+
avatar
  • Respect
  • 29 октября 2014, 10:55
0
У нас в стоке такие светильники по 600 рублей продаются.
svetocenter.ru
