Недорогая солнечная батарея 110x60

  1. Перейти в магазин

Вот, и пришла долгожданная весна, и яркое задорное солнце заглянуло в окно. Оно и напомнило о покупке, которую я совершил за $ 1.13 ещё в январе на одной из распродаж. Речь в этом мини обзоре пойдёт о дешёвой солнечной батарее с заявленной выходной мощностью 1 Вт. Кого заинтересовало, прошу под кат.


Сам объект обзора:




Размеры панели следующие: 110x60x2,8 мм. Её вес составляет 22 гр. В описании продавец обещает следующие электрические характеристики: напряжение 6 В, мощность 1 Вт. Соответствуют ли заявленные параметры реальным мы и попытаемся выяснить.

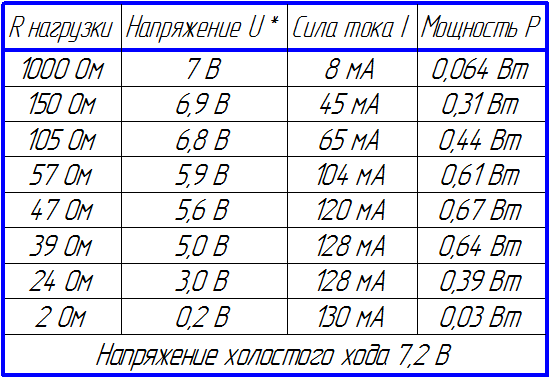

Испытания проводились вне помещения на улице между семнадцатым и восемнадцатым часами. Светило яркое весеннее солнце. В качестве нагрузки я решил использовать резисторы. Первоначально были проведены замеры напряжения на холостом ходу. На дисплее мультиметра отобразилось 7,2 В, что свидетельствует о работоспособности панели. Далее был проведён ряд измерений. Контакты батареи замыкались на резисторе и измерялось напряжение, а затем и сила тока протекающая через этот резистор. Для наглядности измерения были сведены в таблицу:

Как видим, максимальная мощность составила 0,67 Вт. Это довольно неплохой результат, но недостаточный, для того, что бы использовать с устройствами с серьёзным энергопотреблением. Правда, организовать свет в деревенском туалете или сделать очень яркий садовый фонарик вполне возможно. Хотя, если соединить большое количество таких панелей, то можно будет полноценно заряжать телефон. Продавец не сильно обманул. И вполне возможно, что при более сильном солнечном свете выходная мощность будет ещё выше. Обращает на себя внимание одна странность, заключающаяся в проседании мощности при дальнейшем уменьшении сопротивления нагрузки. Некоторые радиолюбители, наверно, помнят как проводились когда-то трепанации германиевым транзисторам, что бы получить некое подобие солнечной батареи. Для получения такой мощности пришлось бы использовать около сотни транзисторов. При наличии азарта и времени с этой батареей можно сделать много интересного. Правда, достигнуть высокого экономического эффекта едва ли удастся.
Обзор подошёл к концу. Спасибо за внимание.
