Кабель для программирования рации Zastone ZT-2R


Поскольку у рации Zastone ZT-2R(ссылка на обзор) нет полноценной клавиатуры для прямого ввода частоты, сохранение большого количества каналов используя валкодер может занять много времени.

А поскольку каналов памяти более 1000, то для удобного ввода и разбивки каналов на банки памяти гораздо удобнее использовать кабель для программирования радиостанции и ПО VX-2 Commander.


Поскольку Zastone ZT-2R это переодетая Yaesu VX-2R, кабели программирования (и все остальные аксессуары от Yaesu VX-2R) полностью совместимы с ZT-2R.
На случай если ссылка умрет, кабель можно найти по ключевым словам Programming Cable Yaesu VX-2R на ибее.

VX-2 Commander прост в использовании, позволяет быстро копировать/переносить выделенные частоты, импортировать их из csv файлов, сортировать, изменять настройки меню, раскрывать станцию на передачу и т.п.


Инструкция по программированию Zastone ZT-2R:
0. Установить драйвер на шнурок USB-COM для установленной версии винды.
1. Присоединить кабель к радиостанции.
2. Запустить VX2 Commander.
3. Включить радиостанцию при нажатой кнопке «FW», надпись «CLONE» должна появиться на дисплее радиостанции.
а. Для чтения выбрать Transfer/Read from VX-2 и нажать кнопку «BAND» на рации для начала чтения.
б. Для записи выбрать Transfer/Write to VX-2, нажать кнопку «V/M» на рации («WAIT» появиться) и подтвердить, нажав «OK», для начала записи. В случае успешной записи радиостанция включиться в рабочий режим, в случае ошибки появиться «ERROR». Следует повторить запись.
Иногда бывает что файл упорно «не хочет» грузиться в радиостанцию (пишет ERROR). В этом случае следует сохранить файл, затем произвести чтение из радиостанции, затем снова загрузить сохраненный файл.
ПОМНИТЕ! Если при загрузке файла в станцию произошел сбой — ни в коем случае не выключайте радиостанцию — повторите загрузку. Наполовину загруженный файл может вызвать серьезный сбой процессора рации!

Прошивку с частотами LPD, PMR и FRS/GMRS можно скачать по ссылке www.radioscanner.ru/files/yaesu/file16106/

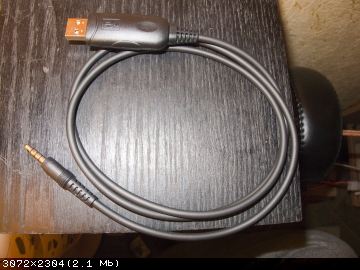

Фото кабеля:

Сделан на основе Profilic PL2303.

Распиновка разъема:

Кабель использует один и тот же контакт Data 3.5мм разъема для RX и TX (Режим работы RX или TX выбирается во время включения рации).

Рация прошивается чуть дольше одной минуты, в конце проверяется контрольная сумма.

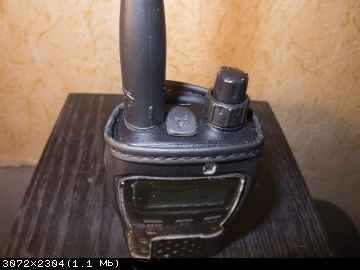

Еще немного фото рации:
Дополнительная информация



Рация в чехле Soft Case for Yaesu VX-2R за $8.00
с ибея


Полезные ссылки:
USB кабель для программирования — еще один вариант кабеля. С переходниками под другие типы раций, которые приобретаются отдельно (по 3 бакса каждый). Рекомендуется к покупке именно этот вариант кабеля На ибее он дешевле и продается сразу со всеми переходниками. Искать по словам 6in1 USB Programming Cable
Распайка кабеля для обычного ком порта
Тема для обсуждения Zastone ZT-2R на радиосканере
Как сделать дата-кабель
VX-2 Commander v1.1.1
Распайка гарнитуры
Планирую купить +28 Добавить в избранное +13 +26
Похожие публикации
свернуть развернуть
Комментарии (23)
RSS
+
avatar
  • Totoro
  • 30 сентября 2013, 17:53
0
Подойдет этот кабель для VX-7? или нужен другой?
+
avatar
  • zoption
  • 30 сентября 2013, 17:56
+2
Этот только для Yaesu: VX-1R, VX-2R,VX-5R,FT-60R
Vertex: VX-110, VX-150, VX-160/180, VX-400

Для YAESU VX-6R VX-7R нужен такой
+
avatar
  • alteral
  • 30 сентября 2013, 18:40
0
Спасибо за обзор!
подскажи пожалуйста как чехол по качеству, наставлю любых плюсов в кармы\в обзоры за ссылку))) и пару фоток чехла отдельно. если не сложно!
+
avatar
  • zoption
  • 30 сентября 2013, 18:45
+1
Чехол оказался не очень, пошит криво, к покупке не рекомендую.
Хотя, возможно это мне так не повезло.

Для защиты кнопок от истирания их можно покрыть бесцветным лаком.
+
avatar
  • alteral
  • 30 сентября 2013, 19:07
+3
во спасибо! поищу у «производителей» качество получше!
знаю тут одного китайца, который делает различные чехлы для баофенгов\кваншегов.

от бао «пятерки», кстати к квашне тг-ув2 подходит почти идеально. только отверстие под vfo\mr кнопку лишнее, и под микрофон нет.
лак не вариант))

Совместными усилиями МЫ (муська сотоварищи) таки подняли в рунете интерес к портативным радиостанциям и радиолюбительству!
Это как мультиметр и пассатижи — рация должна быть у каждого «настаящего мужыка»!
+
avatar
  • zoption
  • 30 сентября 2013, 19:23
+1
+1. Я и сам подсел на связь после обзора PX-2R тут на муське, а потом уже подсадил на радиосвязь 4 лыжников(PX-2R) и 3 страйкболистов (UV-5R), а также еще 2 людей, почти что радиолюбителей.
При случае, прошиваю людям частоты местного репитера.
+
avatar
  • tester
  • 30 сентября 2013, 20:44
0
а кнопки от yaesu купить — есть вариант? они лучше?
+
avatar
  • zoption
  • 30 сентября 2013, 20:45
0
кнопки у yaesu тоже стираются
+
avatar
  • Totoro
  • 30 сентября 2013, 19:46
0
Спасибо, засада. я чего-то думал что F-60 и VX-7 совместимы компонентами.
+
avatar
0
Минус кабеля (покрайней мере того варианта, что мне присалали), нет и не будет драйверов для виндовс 8, 8.1. Но можно юзатьVX-2 Commander под виртуальной машиной.
+
avatar
  • Gross
  • 30 сентября 2013, 19:59
+1
такой набор прокатит?
+
avatar
  • zoption
  • 30 сентября 2013, 20:24
+1
прокатит
+
avatar
0
Тоже такой же взял. На работе у меня в основном Icom используются, будет чем теперь их шить, а то старый шнур под COM, а единственный комп с таким портом уже богу духу отдаёт.
+
avatar
0
Кабелёк получил, но пока шить рацейку не особо горю желанием. На днях попробую на работе какой-нибудь Icom прошить.
+
avatar
0
Прошил две рацейки Icom IC-F3026T (были закуплены ещё в 2011 году и за неимение тогда под них проги для прошивки, да и собственно самой прошивки, а потом при появлении всего необходимого, отсутствием нормального программатора лежали невостребованные на складе)… Очень понравился «кабелёк» — вставил необходимый переходник, воткнул в комп, дрова поставил с прилагаемого диска, запустил прогу для программирования и подключил рацейку, выбрал COM порт на который он встал, проверил подключение чтением с рации (прошло нормально), открыл прошивку (у нас готовые, сразу «зашиты» рабочие частоты, включая транк), жамкнул залить… и вуаля, через несколько секунд рация прошита.
+
avatar
  • zoption
  • 31 октября 2013, 19:28
0
Тоже заказал себе такой набор кабельков, но на ибее — там дешевле.
+
avatar
0
Понятно… Да в принципе и так не шибко дорого, главное толк был бы. ;)
+
avatar
0
Прошил и свой Застон. Залил Си-Би, LPD, PMR и FRS/GMRS. Не знаю конечно зачем… Но пусть будет. )))
+
avatar
  • radag
  • 01 марта 2014, 20:58
0
Драйвер для win7/win8, т.к. драйвер шедший на cd не подошел
ubuntuone.com/6UbCcLPgorY9UDqIrvP424
Тестировал только на win7
+
avatar
0
Ссылка больше не доступна, не могли бы вы выложить драйвер куда-нибудь?
+
avatar
  • radag
  • 17 июня 2014, 19:50
0
Выложил на ifolder
rusfolder.com/41000148
+
avatar
0
Пожалуйста, поясните, кто может:

Рации пока не имею, но хочу купить.

Вот по цитатам ниже — что имеется в виду?

Прошивку с частотами LPD, PMR и FRS/GMRS можно скачать

Залил Си-Би, LPD, PMR и FRS/GMRS

Я пока это понимаю так, что до залития рация не имеет «именованных» каналов, там просто выбирается частота, которую еще и нужно знать для интересующего тебя канала. А учитывая, что цифровой клавиатуры нет, вероятно, эта частота выбирается типа прокручиванием, перемоткой, сканированием (не знаю, как правильно сказать) всего этого диапазона, где находится канал.
Вероятно, если залить список каналов, в котором, я предполагаю, приведено простое соответствие «частота — имя канала», то потом можно будет выбирать эти каналы из списка, что гораздо быстрее, и нагляднее.

Я правильно понимаю смысл этих залитий списков каналов? Или, речь о чем-то другом?
+
avatar
  • zoption
  • 24 ноября 2014, 14:01
0
приведено простое соответствие «частота — имя канала», то потом можно будет выбирать эти каналы из списка, что гораздо быстрее, и нагляднее.
Да, все правильно.

С завода в памяти рации нет никаких каналов.
Их частоты придется добавить или с клавиатуры или через кабель с компьютера. Через кабель намного удобнее.

Файл прошивки был обновлен, добавлено много новых частот:
