Держатель для элементов питания 18650


Всем привет! Имею зарядное устройство imax b6 mini. Для зарядки одной или двух батарей 18650 постоянно использовал магниты, хотелось что-нибудь надежнее это и побудило купить бокс на 4 элемента.

Технические характеристики:
Количество элементов — 4;
материал — ABS;
цвет — черный;
размеры — 78*78*21

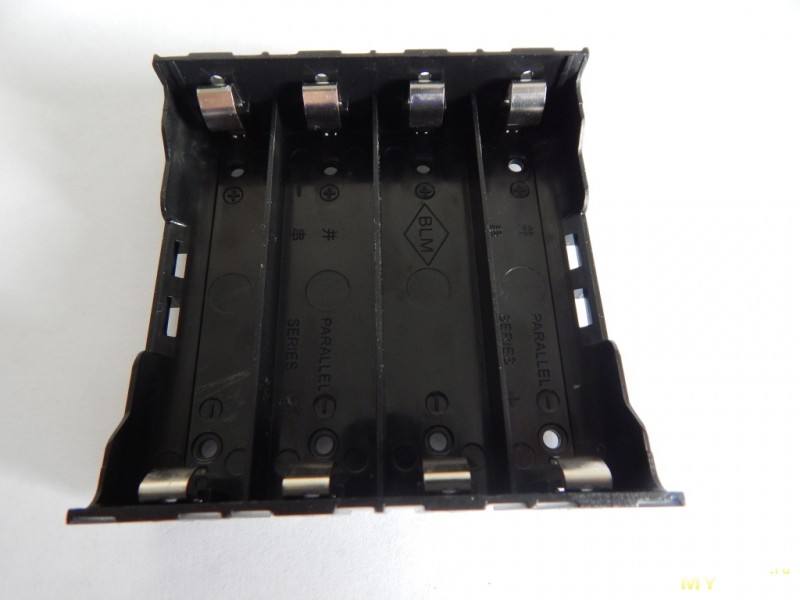

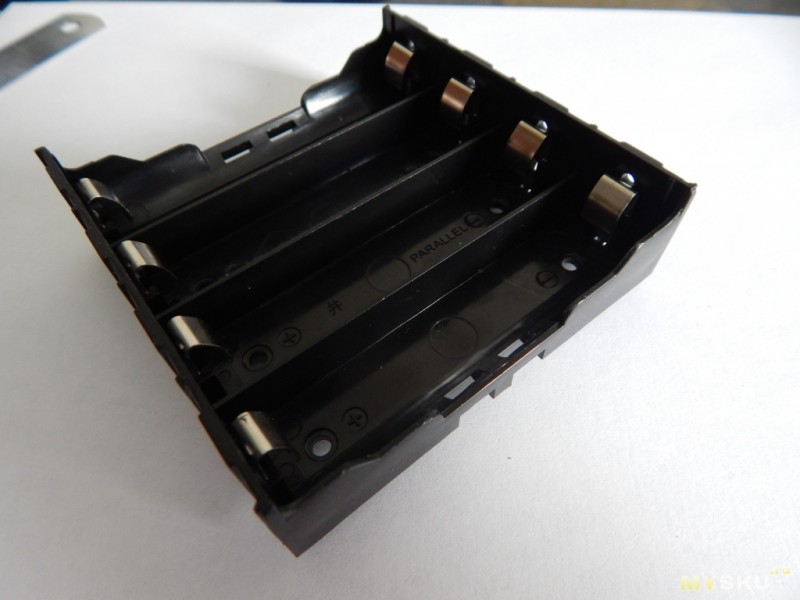

Фото (геометрические размеры, вес ...)




Решил использовать бокс с переключателем на 2 и на 4 аккумулятора.

Теперь рисую схему:


немного её упрощаю

Далее мне потребовался разъем для балансировки


который я немного укоротил


Приобрел бананы с силовым проводом


И нашел переключатель

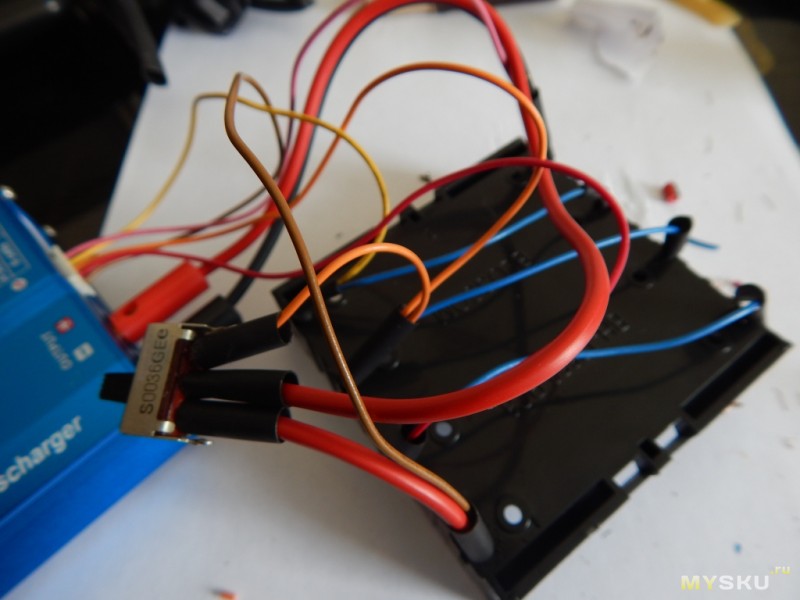

Припаял все провода



Беру термо пистолет


Нашел коробочку от часов, запихнул туда конструкцию



Даже не прозвонил эту конструкцию, загрузил аккумуляторы, подключил к imax и…

Все получилось :)
Проверял провода на температуру — все в порядке.
Всем спасибо.
Планирую купить +35 Добавить в избранное +28 +51
свернуть развернуть
Комментарии (31)
RSS
+
avatar
-12
+
avatar
+20
В этой сфере, это не костыли, а голова и руки из нужного места растут.
+
avatar
+5
Допиливание того на что производитель тупо забил.
+
avatar
  • Neos
  • 05 июля 2015, 15:46
+1
Одно плохо что с защитой аккумуляторы не входят. А вот в другой вид держателей (с пружинкой на минусовом контакте), можно пихать хоть с защитой, хоть без (может потребоваться в крутить в отверстие плюсвого контакта болтик М2, или такого же размера шуруп. Или любым другим способом сделать «пыптик» =))
+
avatar
0
там конструкция хилая, плюс сами пружинки сделаны из каки, не рекомендую без допила…
+
avatar
  • Neos
  • 05 июля 2015, 15:52
0
Та я очень редко ей пользуюсь — пока живет.
+
avatar
  • gedem
  • 05 июля 2015, 16:43
+1
Зато эти контакты выдерживают как минимум 20 Ампер тока, а пружинки не выдерживают ничего.
+
avatar
  • detrin
  • 05 июля 2015, 19:52
0
Ну то что пружинки «не выдерживают ничего» в некоторых случаях не так уж и плохо. Я как-то раз неправильно подключил полярность, заметил это только когда пружинки раскалились докрасна :)
+
avatar
+2
Покупал себе такое. Действительно с защитой туда не войдут аккумы. Пришлось допиливать.
Хорошие держатели получаются из дешевых зарядок лития в которые можно вставлять аккумы разных формфакторов за счет раздвижного механизма. Кишки выкидываешь или оставляешь на запчасти. Припаиваешь к держатель провода с хорошим сечением. И готово=)
+
avatar
0
Сопротивление не измеряли у контактов держателя, да и у всей цепи в целом?
+
avatar
0
Нет, сейчас заряжаю — потом проверю. Думаю в пределах нормы.
+
avatar
  • gedem
  • 05 июля 2015, 16:44
0
Сопротивление у них очень мало, такие кроватки (на меньшее число аккумов) используются в парении на токах до 20А.
+
avatar
0
Хотел сначала сделать из фольгированного текстолита, но ни разу не травил платы. Получилось бы по феншую:)
Сначала искал с пружинками, а купил данный экземпляр.
+
avatar
+1
долго не мог понять, что за полевик на «упрощенной» схеме. и что у него за странное включение.
потом, пролистнув вниз, понял про странно нарисованный переключатель.
+
avatar
  • ksiman
  • 05 июля 2015, 16:07
0
Ползунки примерно так и рисуют :)
+
avatar
0
такие? )))
+
avatar
  • ksiman
  • 06 июля 2015, 08:45
0
Ползунковый переключатель :)
+
avatar
0
Забыл как рисовать трех контактный , потом вспомнил:)
+
avatar
  • wyvern
  • 05 июля 2015, 16:29
+1
Это не силовой, а акустический кабель. Поскребите канцелярским ножом — наверняка омедненный алюминий.
+
avatar
0
побелел :(
+
avatar
+1
К слову, вот какие бывают держатели:

А вот так выглядит устройство куда их ставят;
+
avatar
  • xen-d
  • 05 июля 2015, 18:33
+2
Такой стоит неоправданно дорого
+
avatar
  • kirich
  • 06 июля 2015, 00:44
+1
Много чего в этой жизни стоит неоправданно дорого, но это устройство
1. Красивое
2. При этом обеспечивает правильное четырехпроводное подключение
3. 18650 / AA / AAA
+
avatar
0
2. При этом обеспечивает правильное четырехпроводное подключение
А можно поподробнее, в чем суть?

Они что, подпружиненны?
+
avatar
  • kirich
  • 07 июля 2015, 00:17
0
Тут немного не то, но смысл передан верно.
Чтобы исключить влияние падения на силовых проводах на измеряемое напряжение.
Это если в двух словах.
+
avatar
+1
Да, теперь ясно, зачем сделано так:

Это фрагмент, «Хроники другой лаборатории » Тестирование батареек и аккумуляторов» Автор: Артамонов.
+
avatar
  • kirich
  • 07 июля 2015, 00:56
0
Да, теперь ясно, зачем сделано так:
Именно.
+
avatar
0
Ссылка есть на «Тестирование батареек и аккумуляторов Артамонов»? Сходу не нашел.
Заранее спасибо.
+
avatar
0
Такого сайта уже нет. Если интересно, описание здесь. Схема и печатная плата (PDF).
+
avatar
  • vepr_y
  • 07 июля 2015, 16:41
0
подскажите плз,
каким флюсом Вы паяли контакты в этих держателях?
+
avatar
0
Кислота паяльная (для стали, чугуна, латуни и т.д.) — на основе хлористых соединений цинка.
