Мультиобзор разных конденсаторов, куплённых на просторах интернета


Накопилось много разных конденсаторов, купленных у разных продавцов, на разных сайтах. Некоторые подделка, некоторые — нет. Базовое тестирование небольшой части провёл, детали под катом.

Конденсаторы нужны всякие, и большие и маленькие, и низковольтные и высоковольтные. В интернет магазинах их полно, но насколько реально купить то, что заявлено продавцом в описании? В данном обзоре я проверю несколько разных лотов от разных продавцов, может кому и пригодится.
Итак, начну с модели, вынесенной в заголовок обзора. Как утвеждает продавец, это:
Model: 16 v270uf
Size: 12* 8 (mm)
Brand: Japan NCC
Series: PSE
Чтож, смотрим на сайт NCC (nippon chemi-con), да, такая серия реально существует, но есть одна закавыка — по утверждению NCC, данные конденсаторы выпускаются на напряжение от 2.5 до 6.3 вольт, но никак не 16 вольт.
Да и обозначение на картинке никак не совпадает ни с фото у продавца, ни с реальными конденсаторами на руках:

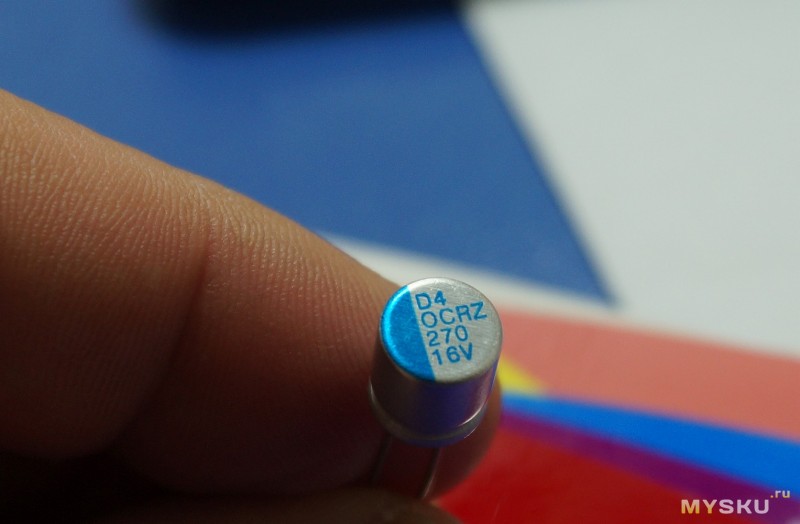

Гуглим по маркировке и определяем, что это конденсаторы производства Lelon electronics, Тайвань. Ну и даташит найти было не сложно: www.lelon.com/upload/prod/145368763420.pdf
Это всё хорошо, но как известно, китайцы нарисовать могут всё, а что будет внутри, не известно, поэтому, подключаем к многострадальному тестеру, и смотрим параметры:

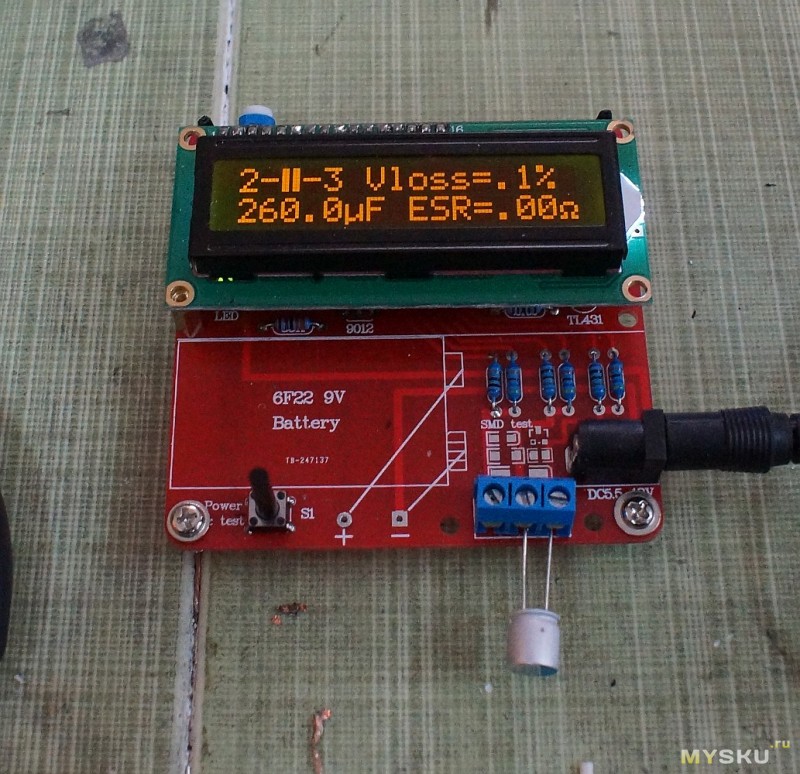

Довольно неплохо, и соотвествует заявленным параметрам (протестировал несколько штук).
Итого: С фирмой обманули, но конденсаторы хотя бы качественные.
Переходим к следующему участнику — ebay.com/itm/320891084510
400V 10UF 10x20 Rubycon BXA 105c LOW ESR Capacitors 10uf/400v
Смотрим даташит: www.rubycon.co.jp/en/catalog/e_pdfs/old/aluminum/e_bxa.pdf Согласно ему, эти конденсаторы с высоким допустимым током пульсации, и долгим временем эксплуатации при повышенной температуре, заявлено аж 12000 часов при 105С. Визуально, конденсаторы сделаны качественно, плёнка блестит как у оригинала, но вот качество печати даёт повод для сомнения:

Подключаем к прибору, смотрим емкость и ESR:

Емкость чуть ниже, а насчёт ESR — производитель не указывает этот параметр в даташите, так что может и так должно быть? Для сравнения, проверил конденсатор Aishi 400V 4.7uf, из энергосберегаики Филипс:

ESR приблизительно одного уровня, так что возможно, так и должно быть.
Итого: Может и оригинал, время покажет, обзор обновлю.
Идём дальше: ebay.com/itm/221272274153
400v 22uf 18x15 NICHICON High Voltage Electrolytic Capacitor 22UF 400V
Исполнение качественное, есть обьемный номер партии (печать чувствуется пальцем):


Согласно маркировке, это конденсаторы серии RZ, основная особенность которых — пониженная высота. А так, вполне обычный ширпотреб, с 1000 часовым рейтингом для 105С: www.nichicon.co.jp/english/products/pdfs/e-rz.pdf

Измерения порадовали — и емкость хорошая, и ESR ниже, да и поставлялись они на бумажной ленте, что еще один + в сторону оригинала.
Итого: 99% — Оригинальные конденсаторы, хотя особенно звёзд с неба и не хватают, согласно заявленным характеристикам.
Для сравнения, проверим и конденсаторы, купленные у продавца в США:
ebay.com/itm/271693632586
Voltage&Capacitance:450v 56uf
Size:12.5x45mm (DxH :1/2 x 1&3/4)
Series:PZ
Temp:105℃
Качество изготовления так себе, да и маркировка партии напечатана, а не физически выдавлена, что с высокой вероятностью, говорит о подделке:


Согласно даташиту. это конденсаторы с высоким допустимым уровнем пульсации, с 2000 часовым рейтингом при 105С. www.nichicon.co.jp/english/products/pdfs/e-pz.pdf
По измерениям имеем следующее:

Вроде всё очень неплохо, и емкость, и ESR -в норме, но вот визуал немножко подкачал, так что, опять таки, покажет время. Пока поставил 4 штуки в вспышку, которую принесли на ремонт, за 2 месяца нарекании не поступало.
Можно подвести небольшой итог:
Всего купил конденсаторов 4 разных моделей. В одном случае (NCC 270uf/16V), продавец высылает не то, что заявлено в лоте, а продукцию другого производителя, хотя, со схожими параметрами, заявленными в описании. В двух случаях (Rubycon BXA, Nichicon PZ) есть серьезные подозрения об продаже подделок, под именем оригинала, хотя, измеренные параметры почти соответствуют заявленным. И только в одном случае (Nichicon RZ) можно говорить, что конденсаторы оригинальные.
Если такие измерения интересны, напишите в комментариях, у меня еще много разных типов есть, просто обозреваемые — сравнительно «свежие», так что если купите их, есть шанс что купите то, что купил я, а так, кто этих китайцев знает, сегодня могут отослать одно, завтра -другое.
