Горячая кукуруза на LED 5730 за которую не стыдно


Экспериментируя с китайскими светодиодными лампами сталкиваешься с многими не решенными проблемами, перегрев, моргание, выход из строя, низкая яркость.

Более подробно об этом вы можете прочитать в моем блоге kirill1985.ru. Здесь же я расскажу историю вкратце + добавлю новых фотографий.

Из используемых светодиодах лучше себя показали именно LED 5730, на них работала LED лампа Navigator 5W, по ощущения выдававшая 500-550Лм. К сожалению у меня нет возможности замерить Люмены, но я точно знаю как светит 100 Вт лампа накаливания — 1000...1300Лм и многие другие. Да и мощность LED лампы Navigator 5W показывала реальные 5Вт ± 10%, которая для меня стала эталоном.

Бонус
Для меня, многие из покупок в плане лампочек, совершенные в Китае, не увенчались успехом. Первое что бросается в глаза это яркость. Покупая лампочку 9W, я получал тусклый термальный источник, склоняясь что это обогреватель нежели лампочка. Срок службы которых не превышал 1 час.

Почему так происходило я сказать не мог, знаю лишь что сгорали драйвера, рассчитанные максимум на 3Вт, в реале же потребляла эта лампочка 2,5-3Вт при яркости 200Лм. C этими лампочками темно как в шахте.

Установленный в них драйвер самый дешевый собранный на транзисторе с обратной связью на трансформаторе.

Используемые в это лампе светодиоды меня мягко говоря удивили, так как реальная их мощность при напряжения 3,2В на каждом составила 2,8Вт а суммарная 8,4Вт. Выходит, что драйвер слабоват, вот и причина.

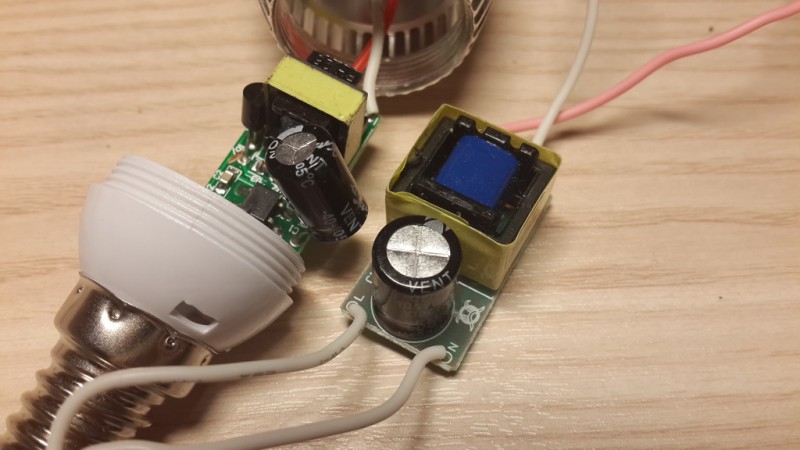

Купил драйвера на м/с (с контроллером по току) 3х3Вт.


Спаял все это дело, и о чудо, они заработали, и стали светить ярче. Уже при мощности 8.5-10 Вт они прямо пылали! Светили на 450...500Лм, а пылали, как солнце! Жалко термометра не было, так как в руке держать их не возможно. Срок службы увеличился до 1...5 дней. Что теперь не так!

Ядром термального источника служили 3Вт светодиоды, которые никак не могли охладиться, в результате чего светодиоды в прямом смысле прикипали к прозрачному рассеивателю лампы. Драйвера же держались лучше но не достаточно хорошо, так как от перегрева у них развивался «нервный тик» когда после непродолжительной работы они моргают. Не мерцают от 100Гц, а моргают как стробоскоп на дискотеки.

Это еще не конец опытов с этими лампочками, так как счастливый конец будет в моих обзорах.


Отложив я паяльник, и заказал 8 кукурузин на LED 5730, потому что в Navigator 5W стояли именно они, а как я говорил для меня эта лампа эталон.

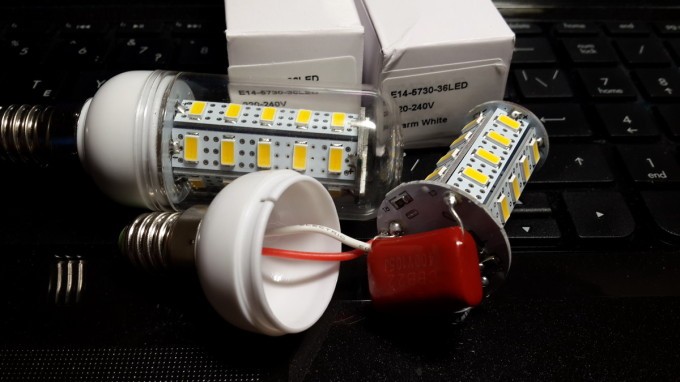

Ого, 11 Вт, 1020Лм драйвер на диодном мосте с двумя конденсаторами и парочкой резисторов!

Сборка простенькая, монтаж на отъе… шлеп-шлеп и готово. Главное что ремонтопригодны, а это то что надо эксперементатором вроде меня.
Первые опыты не заставили себя ждать:

По ощущениям светят как 6Вт, немного ярче, чем мой эталон Navigator 5W. Но ведь лампочка 11Вт, в чем же экономия!
Измеряем потребляемую мощность:

Как я рад, что китаец меня обманул, лампочка реально 6Вт. Это самый что не наесть восторг и счастье. Вот она лампа моей мечты! Решается вопрос о возврате средств, мощность то не та! Но не об этом разговор.

Наконец то была найдена золотая середина, при которой светодиоды могу нормально работать без потери своей яркости, и частого выхода из строя. Это мощность до 6Вт без дополнительного охлаждения.

Несмотря на заверения о долгой жизни светодиодов, скажу так:
не верьте никому
В моей практике LED 5730 выходили из строя всего за 2...3 месяца в эталонной лампочке (может из-за брака, может из за большого разброса параметров), хотя другие продолжают работать не первый год!

Героями сегодняшнего обзора я пользуюсь уже месяц, за этот срок вышла из строя только одна лампочка. То она моргала, то вовсе перестала светить — как следствие перегорел 1 светодиод, ремонт занимает минут 5 из которых 4 минуты прогрев паяльника. Светодиоды покупал отдельно переводя на рубли это 300 коп. за 1 led чип, говоря по русски 5 рублей за ведро:

Одними ведрами и ремонтами сыт не будешь, поэтому подведу суммарную информацию:
— Яркие Led лампочки на замену 60Вт ламп накаливания
— Низкое потребление в <6Вт
— 5 этих лампочек хватает с головой на комнату 20м.кв. (как 300Вт лампами накаливания)
— Насыщенный теплый оттенок
— Долгий срок службы
— Температура кусается, но не кретино, хотя в замкнутом пространстве, лампочка скорее всего сгорит.
— Для охлаждения не помешали бы еще отверстия в оргстекле по периметру основания.
— Мерциние 100Гц присутствует, без этого никуда, на глаз его не заметно.
— Глаза не устают, а наоборот радуют теплые цвета
— После отключения в темноте видно, что они немного светят (заряд электролита)
— Нагрев и охлаждение сопровождается поскрипыванием корпуса, особенно эффектно когда ложишься спать
— Китаец вернет мне за них деньги
— Невысокая цена 3.8-5$ (смотреть у других продавцов, этот совсем потерял совесть подняв цену)
— цоколь e27 лучше подходит для люстры
— угол освещенности от лампы радует больше чем у эталонной лампочки

Мой обзор не несет никакой рекламы, лишь информацию, сам же я заказал еще таких лампочек для родственников, в большем количестве с цоколем e27 и e14 у других продавцов.

По традиции фото катяры.
— Марсик смотри в камеру, это для наших читателей на mysku.ru
— Мяу !?!?
— Если не будешь смотреть в камеру замочу катяру!

— Пффф буль-буль, пфффф… Мяу!

-Так бы сразу!

Фото из жизни Марсики, просто моем. Поэтому не один Пушистик не пострадал! :-)
