Программируемый таймер - реле на 12v


Всем доброго здравия! Дачный сезон в самом разгаре и появляется одна проблема — нужно часто поливать свой урожай, а каждый день на дачу не покатаешься. Но наши восточные друзья и тут нашли выход! Представляю вашему вниманию простой и недорогой выход из этой непростой ситуации — программируемый таймер — реле! Будет не только описание прибора, но и его практическое использование, а также куча фото! Итак: есть проблема — необходимо поливать огород 2 раза в день (утром и вечером), из электричества только старый аккумулятор на 12v (еще живой), также имеется кубовая бочка в которую из колодца наливается вода (с помощью насоса 12v) и из которой нужно организовать полив.
Для этого потребовалось:
1. Вышеуказанный таймер — реле
2. Клапан для воды 12v
3. Шланг для капельного полива 4/7мм с адаптером на 1/2
4. Тройники и капельницы для капельного полива.
Начнем с первого:
Заказ ждал месяц, упаковка была стандартной, ничего не помялось и не сломалось. В комплекте коробка, устройство (клеммы в комплект не входят) и инструкция на английском

Характеристики:
Полный диапазон времени: 1мин-168hours
Нагрузочная способность контактов: 16А (8), 250 В переменного тока
Максимальный ток: 16А
Индуктивная нагрузка: 8а
Внутренняя батарея: 1.2 В/40ма (аккумуляторные батареи)
Температура работы: -10 ~ + 40 °C
Программируемый: 17 × (неделя или день)
Минимальный интервал: 1 минуту
Размеры: 60x60x30mm
Инструкция вполне понятна, только схемы подключения указаны на разные устройства — в моем случае это «type А». Настраивается очень легко: сначала устанавливается текущее время и день, затем устанавливается время включения, время выключения и день недели включения. Можно включить реле кнопкой «мануал». Внимание! Реле включается только при подключении к прибору питания 12v! Сам прибор питается от батарейки 1,2v.
Для начала нарисовал схему подключения и припаял провода к клеммам

Подключаем согласно схеме

Подсоединяем клапан к сливу

Герметизируем контакты с помощью полиморфа (спасибо обзорам этой штуки на mySKU, только разогревал его не горячей водой, а мини газовым паяльником),

Едем на дачу и подключаем к аккумулятору

Проверяем работу

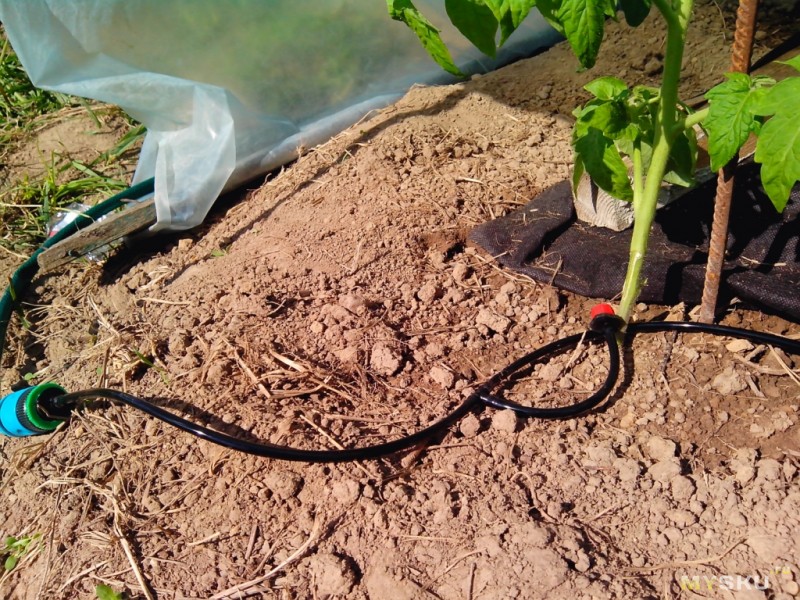

Прокладываем шланг и подключаем

На данном этапе что у меня получилось:
Таймер работает без проблем — включается и выключается в заданное время. С клапаном пришлось немного повозится — давление воды слабое и клапан почти не открывался, он на мембране

пришлось разобрать и немного разработать — заработало.
Так как вода идет самотеком, то соответственно полив получается слабеньким и время полива я ставил большим. Но! На следующей я с почты забираю насос (12v) и подключу его к этой системе (к прибору буду подключать через релюху от машины). Если интересует как всё это заработает — пишите в комментах! В дальнейших планах разжиться еще и солнечной панелью для зарядки аккумулятора.
Подведем итоги:
Плюсы: восемь вариантов программирования (мне двух хватило — два раза в день, каждый день). Возможность подключать несколько устройств.
Минусы: не выявлены.
Прибор оправдал все мои ожидания, даже более чем!
Внимание! Товар куплен за свои кровные! Поэтому расчленёнки не делал и делать не буду!
Планирую купить +53 Добавить в избранное +39 +83
свернуть развернуть
