Представляю более подробный обзор автомобильного термовольтметра в гнездо прикуривателя, с поверкой, калибровкой и доделками.
Сделан довольно прилично и аккуратно, приклеена синяя метка по цвету свечения вольтметра.
Температурный датчик выносной в виде хвостика длиной 50мм. Это разумное решение, чтобы термодатчик не подогревался собственной схемой и самим гнездом (его подсветкой)
Диаметр 40мм, полная длина 75мм
Защитная плёнка перед индикаторами не имеет затемнения, поэтому красный индикатор в солнечную погоду плохо читаем из-за низкой контрастности.
С синим индикатором такой проблемы нет, однако он излишне ярок в сумерках.
Чуть ниже буду это исправлять.
Температуру ниже -9,9°С отображает LL.L, а выше 79,9°С отображает HH.H
Ток потребления 17-20мА в зависимости от отображаемой информации.
Скорость обновления показаний обоих индикаторов около 4 в секунду
Как нетрудно заметить, более-менее нормально измеряет бортовое напряжение от 8В до 30В, чего вполне достаточно автолюбителю.
При напряжении менее 10В показания вольтметра нестабильны (прыгают на 0,2-0,3В) и заметно мерцают индикаторы. В конце обзора подскажу, как от этого избавиться.
Очевидно, калибровка вообще не проводилась (да и нечем, возможность подстройки отсутствует). Забавно видеть дискрету 0,1°С и погрешность до 4°С, также буду это исправлять.
Естественно, измеритель был разобран с целью его подробного изучения и доделки.
Разбирается очень просто, предохранитель на 3А имеется, что уже неплохо.

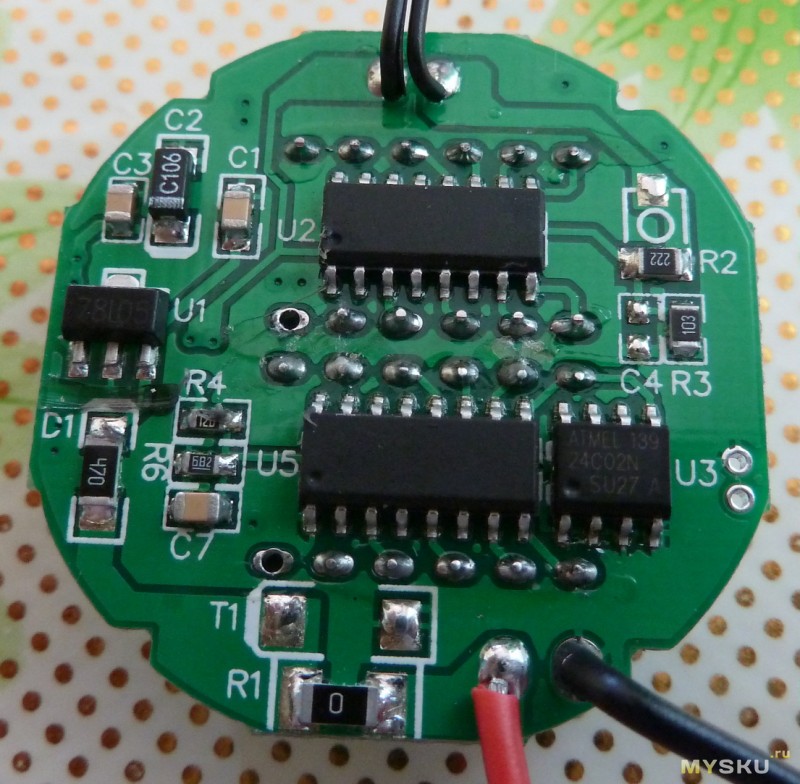

Все внутренности, есть съёмная заглушка под USB гнездо, которое в этой модификации отсутствует.
Провод к выносному термодатчику закреплён герметиком
Герметик пришлось временно удалить для рисования схемы.
Печатная плата не отмыта от флюса, монтаж нормальный.
Собран измеритель на двух контроллерах без маркировки (предположительно ST7LITES5). Наличие 24C02N, подключенной к контроллеру измерения напряжения очень меня удивило. Первое предположение — там находится корректирующая таблица для более точного измерения напряжения, однако, тестовое выпаивание микросхемы памяти на удивление ничего не изменило — точность измерения напряжения осталась прежней. Единственное отличие — после подачи питания канал измерения напряжения запускается с секундной задержкой. Может кто-нибудь знает, зачем тут поставили память?
Реальная схема устройства
Диод защиты от обратной полярности на входе отсутствует, супрессор также забыли поставить (места для них предусмотрены).
Вместо подстроечного резистора для калибровки температуры запаян постоянный SMD резистор, следовательно калибровка не производилась
Ну и наконец доработки для техноманьяков и перфекционистов:
1. Нестабильность измерения напряжений менее 10В происходит из-за нестабильной работы стабилизатора 78L05, т.к. входная ёмкость слишком мала (0,1мкФ). Уважаемые китайские разработчики, внимательно изучайте даташиты на применяемые компоненты! Конденсатор до стабилизатора должен быть не менее 0,33мкФ и не менее, чем конденсатор после него. После замены С1 на керамический 10мкФ/25В, напряжение 8,0-10В стало отображаться стабильно.
2. Калибровка напряжения — скорректировал номинал делителя напряжения — подпаял сверху C7 резистор 510кОм.
Напряжение стало отображаться верно с точностью до 0,1В. Номинал подходит только для конкретного экземпляра измерителя.
3. Калибровка температуры — подпаял резистор 330 Ом последовательно с терморезистором. Точность измерения повысилась, погрешность измерения не превышает 1°С в диапазоне температур 0-50°С. Номинал подходит только для конкретного экземпляра измерителя.
4. Добавлен светофильтр из старой целлулоидной фотоплёнки.
Корричневая плёнка позволила значительно снизить яркость синего индикатора и повысить контрастность красного без значительного снижения его яркости.
Сравнительные фотографии индикатора в ручном режиме съёмки с одинаковой экспозицией и выдержкой.
Результат весьма заметен даже на фотографии.
Плёнка была установлена внутри перед индикаторами.
5. Заменил внутренние провода подключения на МГТФ, чтобы постоянно не отрывались при экспериментах.
После всех доработок плата стала выглядеть так
В собранном виде измеритель стал показывать так
И на своём месте при ярком освещении
В пасмурную погоду
Вывод: идея очень хороша, прибор в принципе рабочий, но экономия дошла до абсурда, когда небольшое снижение стоимости значительно снизило потребительские качества товара. Возможно, я просто сильно придираюсь :) Спасибо за внимание.
Пакетик
Сделан довольно прилично и аккуратно, приклеена синяя метка по цвету свечения вольтметра.
Температурный датчик выносной в виде хвостика длиной 50мм. Это разумное решение, чтобы термодатчик не подогревался собственной схемой и самим гнездом (его подсветкой)
Диаметр 40мм, полная длина 75мм
Защитная плёнка перед индикаторами не имеет затемнения, поэтому красный индикатор в солнечную погоду плохо читаем из-за низкой контрастности.
С синим индикатором такой проблемы нет, однако он излишне ярок в сумерках.
Чуть ниже буду это исправлять.
Температуру ниже -9,9°С отображает LL.L, а выше 79,9°С отображает HH.H
Ток потребления 17-20мА в зависимости от отображаемой информации.
Скорость обновления показаний обоих индикаторов около 4 в секунду
Проверка соответствия реального и отображаемого напряжений
6,00 – 7,7
6,50 – 7,6
7,00 – 7,6
7,50 – 7,7
8,00 – 8,1
8,50 – 8,6
9,00 – 9,1
10,00 – 10,1
11,00 – 11,1
12,00 – 12,1
13,00 – 13,2
14,00 – 14,2
15,00 – 15,2
16,00 – 16,2
18,00 – 18,1
20,00 – 20,1
22.00 – 22,1
24,00 – 24,1
25,00 – 25,2
28,00 – 28,2
30,00 – 30,2
Дальше проверять не стал дабы не выжечь стабилизатор
6,50 – 7,6
7,00 – 7,6
7,50 – 7,7
8,00 – 8,1
8,50 – 8,6
9,00 – 9,1
10,00 – 10,1
11,00 – 11,1
12,00 – 12,1
13,00 – 13,2
14,00 – 14,2
15,00 – 15,2
16,00 – 16,2
18,00 – 18,1
20,00 – 20,1
22.00 – 22,1
24,00 – 24,1
25,00 – 25,2
28,00 – 28,2
30,00 – 30,2
Дальше проверять не стал дабы не выжечь стабилизатор
Как нетрудно заметить, более-менее нормально измеряет бортовое напряжение от 8В до 30В, чего вполне достаточно автолюбителю.
При напряжении менее 10В показания вольтметра нестабильны (прыгают на 0,2-0,3В) и заметно мерцают индикаторы. В конце обзора подскажу, как от этого избавиться.
Проверка измерения температуры в разумном диапазоне
0°С — 0,6°С
10°С — 10,9°С
20°С — 21,2°С
30°С — 31,8°С
40°С — 42,2°С
50°С — 52,7°С
60°С — 63,8°С
10°С — 10,9°С
20°С — 21,2°С
30°С — 31,8°С
40°С — 42,2°С
50°С — 52,7°С
60°С — 63,8°С
Очевидно, калибровка вообще не проводилась (да и нечем, возможность подстройки отсутствует). Забавно видеть дискрету 0,1°С и погрешность до 4°С, также буду это исправлять.
Естественно, измеритель был разобран с целью его подробного изучения и доделки.
Разбирается очень просто, предохранитель на 3А имеется, что уже неплохо.
Все внутренности, есть съёмная заглушка под USB гнездо, которое в этой модификации отсутствует.
Провод к выносному термодатчику закреплён герметиком
Герметик пришлось временно удалить для рисования схемы.
Печатная плата не отмыта от флюса, монтаж нормальный.
Собран измеритель на двух контроллерах без маркировки (предположительно ST7LITES5). Наличие 24C02N, подключенной к контроллеру измерения напряжения очень меня удивило. Первое предположение — там находится корректирующая таблица для более точного измерения напряжения, однако, тестовое выпаивание микросхемы памяти на удивление ничего не изменило — точность измерения напряжения осталась прежней. Единственное отличие — после подачи питания канал измерения напряжения запускается с секундной задержкой. Может кто-нибудь знает, зачем тут поставили память?
Реальная схема устройства
Диод защиты от обратной полярности на входе отсутствует, супрессор также забыли поставить (места для них предусмотрены).
Вместо подстроечного резистора для калибровки температуры запаян постоянный SMD резистор, следовательно калибровка не производилась
Ну и наконец доработки для техноманьяков и перфекционистов:
1. Нестабильность измерения напряжений менее 10В происходит из-за нестабильной работы стабилизатора 78L05, т.к. входная ёмкость слишком мала (0,1мкФ). Уважаемые китайские разработчики, внимательно изучайте даташиты на применяемые компоненты! Конденсатор до стабилизатора должен быть не менее 0,33мкФ и не менее, чем конденсатор после него. После замены С1 на керамический 10мкФ/25В, напряжение 8,0-10В стало отображаться стабильно.
2. Калибровка напряжения — скорректировал номинал делителя напряжения — подпаял сверху C7 резистор 510кОм.
Напряжение стало отображаться верно с точностью до 0,1В. Номинал подходит только для конкретного экземпляра измерителя.
3. Калибровка температуры — подпаял резистор 330 Ом последовательно с терморезистором. Точность измерения повысилась, погрешность измерения не превышает 1°С в диапазоне температур 0-50°С. Номинал подходит только для конкретного экземпляра измерителя.
4. Добавлен светофильтр из старой целлулоидной фотоплёнки.
Кто не застал эту эпоху
Корричневая плёнка позволила значительно снизить яркость синего индикатора и повысить контрастность красного без значительного снижения его яркости.
Сравнительные фотографии индикатора в ручном режиме съёмки с одинаковой экспозицией и выдержкой.
Результат весьма заметен даже на фотографии.
Плёнка была установлена внутри перед индикаторами.
5. Заменил внутренние провода подключения на МГТФ, чтобы постоянно не отрывались при экспериментах.
После всех доработок плата стала выглядеть так
В собранном виде измеритель стал показывать так
И на своём месте при ярком освещении
В пасмурную погоду
Вывод: идея очень хороша, прибор в принципе рабочий, но экономия дошла до абсурда, когда небольшое снижение стоимости значительно снизило потребительские качества товара. Возможно, я просто сильно придираюсь :) Спасибо за внимание.
