Драйвер 100 - 265 В/20 - 39 В (600мА) для ремонта LЕD прожектора 20Вт


Как оказалось вполне работоспособный (недорогой) драйвер для замены сгоревшего на 20Вт прожекторе
Ну вот, как бывает, у знакомого перестал светить светодиодный 20 ваттный прожектор… В процессе разборки и тестирования стало понятно, что причиной являлся драйвер питания светодиода, сам светодиод остался вполне живым.
Ремонтировать драйвер не стали, по причине что он «качественно» залит компаундом — до элементов добираться сложно, и без повреждений элементов ковыряться как минимум очень долго и муторно.
Вот сам сгоревший пациент…

обратная сторона платы

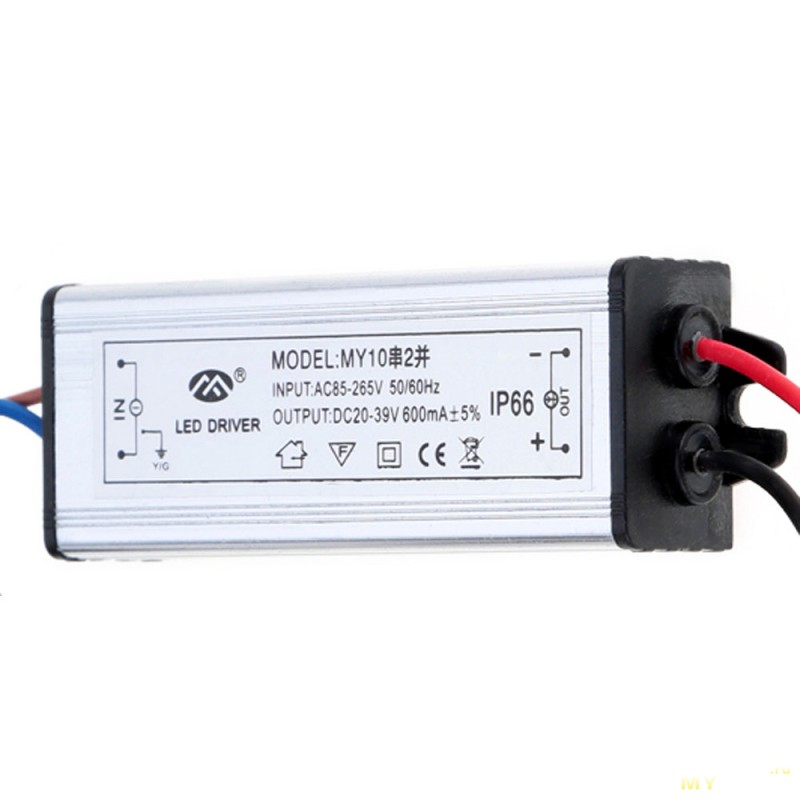

Был подобран подобный по характеристикам (заявленным китайцами) на Али

Технические характеристики:
Тип элемента: Светодиодный драйвер
Мощность: 20 Вт
Ток: 600 мА
Входное напряжение: 100-265 В переменного тока
Выходное напряжение: 20-39 В DC
Частота: 50-60 Гц
Рабочая температура:-40 °-+ 70 °
Температура хранения:-40 °- + 70 °
IP Рейтинг: IP 66
Длительный срок службы: 50,000 ч
Сертификат: CE, RoHS
Цвет кузова: серебро
Материал: алюминиевый корпус


Ехал более месяца, но впрочем много посылок от 11 го ноября «китайцы несли пешком»
Приехал в пупырке и простом конверте (благо повредить что-то там сложно)

Сразу несколько насторожило то, что в сравнении со сгоревшим он имел меньшие размеры, и китайцам как-то не слишком верю на слово, из многолетнего опыта торговли с ними…

Произвели несложную замену… замеряли ток, который оказался весьма близким к 600 и укладывался в заявленные 5%. Прожектор «ожил».

Включается сразу. Сам драйвер не нагревается ощутимо (немного погоняли). На сетевом входе присутствует емкость, видно по конкретному искрению контактов при включении. Хотя для прожектора и не слишком важно кол-во пульсаций — на вид с этим все нормально. На видео на смартфоне не наблюдается заметных мерцаний. Помех видимых тоже не заметил, этим грешат часто подобные драйвера, сталкивался даже что ТВ отказывался работать, когда драйвер относительно недалеко от ТВ антенны находился. И переставал работать включенный вместе с ним датчик движения (зависал) :)))

Данный недорогой драйвер можно рекомендовать для самостоятельных сборок или ремонта прожекторов и всякого рода осветительной аппаратуры с мощностью до 20вт.
