Ещё одно применение повышающего (Step Up) модуля


Казалось бы, что еще можно написать о повышающем модуле MT3608 после статей от kirich?
Но у меня своё маленькое применение, причем самому даже не хватило мозгов додуматься до этого: подсказал знакомый. Статья для тех, у кого в китайском мультиметре села батарея «Крона».

В первую очередь, меня привлекла низкая цена, и я как-то не смотрел на рейтинг продавца… На Али иногда, очень редко, но бывают нормальные продавцы с низким рейтингом. Для хорошего старта на рынке, нужно прилагать максимум усилий и данный продавец, имхо, это прекрасно понимает.

Заказывал на сумму не менее $2: 4 обозреваемых модуля и 50 каких-то мелких smd-транзисторов — заказ пришел через 16 дней (Украина, Харьков), а транзисторов оказалось не 50, а 100!
Судя по тому, что они звонятся положительным щупом у базы, это n-p-n, сопротивление база-коллектор и база-эмиттер 773Ом. Замечал раньше случаи, что первому покупателю высылают дополнительные плюшки, в этот раз повезло и мне!

Упакована посылка не без пупырки, обратный адрес почти «Къюбей»:

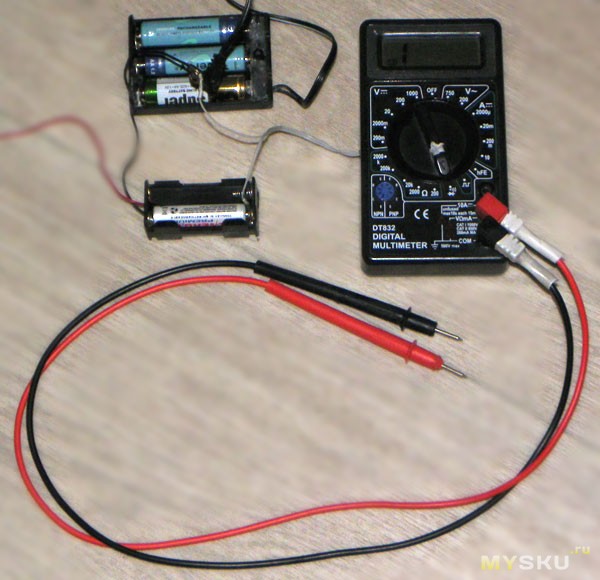

Итак, вернёмся к мультиметру… ВОт так он выглядит у меня:

жмут аккумуляторов! Всё это лежит на столе и почти не транспортабельно. Для нормальной его работы необходимо напряжение в районе 8-9В, ток «крайне мал» (измерять его нечем). Покупать Крону чет не хочется, за то есть много аккумуляторов и, чтобы как-то облегчить конструкцию было принято решение поместить внутрь повышающий модуль.

Светодиодов на нем нет — и это хорошо! Отпаивать жалко, замазывать чёрным термоклеем надоело.
Подключаем на вход платы питание (2 и более вольт) вращаем переменный резистор и пока еще живым мультиметром контролируем напряжение на выходе платы:

при изменении напряжения на входе, на выходе держится заданное

устанавливаем в 9-с-чем-то вольт.
Перед платой можно установить выключатель, аккумултор(ы) можно поместить внутрь корпуса, можно даже предусмотреть его зарядку с помощью платы заряда за $0.2 (оказалось, всё это уже сделали до меня).

Но мне пара батареек на проводах снаружи не помешает, так более универсально.
Включил на прозвонку — пищит-заливается:


Более полный и квалифицированный обзор этого и другого похожего повышающих модулей от kirich можно прочесть по ссылке — mysku.club/blog/aliexpress/36199.html — и лучше ту статью прочесть перед манипуляциями, описанными в этой, там есть полезные советы ;)
А также можно поискать на сайте другие обзоры этого модуля.
