Апгрейд фонарика Vander


Тут уже был подробный обзор данного фонаря и не имеет смысла повторятся. Поэтому я сосредоточусь только на небольшом апгрейде фонарика — замена платы драйвера и установка тир-оптики.

Сам фонарик:

Инструмент для экзекуции
Гайка отвинчивается без особых усилий. Чем сильнее закручена гайка, тем лучше прижимается к пилюле подложка диода.

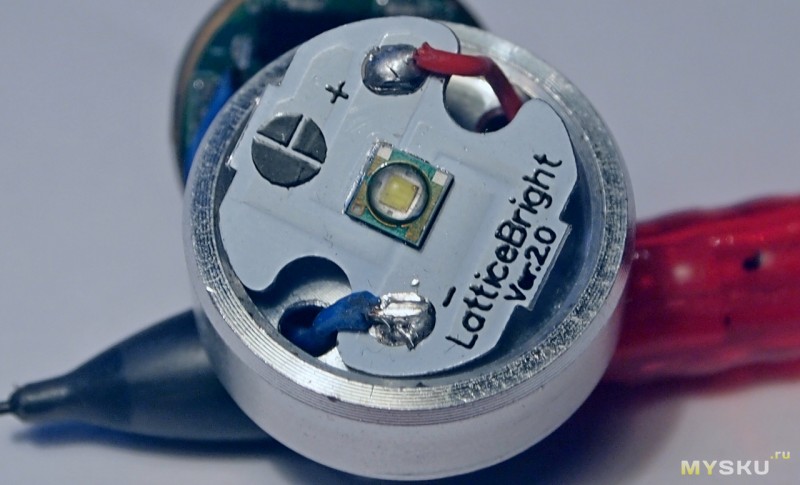

Пилюля


Дырки нет, термопасты тоже.

Закручивая гайку рефлектор прижимает «звезду» диода к пилюле. Было бы конечно лучше если бы звезду прижимала пара винтов. Да и термопаста не была бы тут лишней.

С обратной стороны

Драйвер


Драйвер имеет 5 режимов (мах, средний, малый, строб и сос). На малом и среднем ШИМ, это подтверждает карандашный тест. Не запоминает режим, всегда включается на максимуме, что неудобно, а также непонятно что у него с защитой от переполюсовки и от переразряда. По поводу защиты от переразряда я предпочитаю использовать незащищенные акк со встроенной защитой в фонаре, т.к. фонарь заранее предупреждает о севшем аккумуляторе, а не отрубается внезапно.
Поэтому, для устранения всех этих недостатков я взял вот этот драйвер с обнадеживающей надписью АК-47 ) за 120р


Защита: от обратной полярности, Защита от низкого напряжения, Режим Функция памяти
Режимы: 10% \ 20% \ 30% 40% \ 60% \ 80% \ 100%
Три драйвера 7135 обеспечивают ток в 1050mA
Ссылка
А наличие микропроцессора ATtiny дает вероятность заливки в него кастомной прошивки с «невероятными фишками»

Плата спокойно входит в пилюлю без всякого «допилинга».


Замена рефлектора на ТИР оптику также не вызывает затруднений.

Угол 60 град отсюда за 44р
Теперь вместо такого центрального пятна (см. предыдущий обзор) равномерная, не раздражающая глаз, засветка


+ И всего делов-то на 30 минут, дешево.
— Фонарь дошел за 16 дней, драйвер и тир за 65. Устал ждать.

В процессе работы также были использованы два плавленных сырка и одна лупа



Дополнение:
С рефлектором



С TIR


Надо учесть следующий момент, то пятно, которое появляется на видео с тир оптикой есть результат небольшого динамического диапазона матрицы. Т.е. его видно только через фотоаппарат. Для глаза, у которого динамический диапазон шире, такого эффекта нет.

Дополнение 2
Для тех, кого ТИР не радует


Планирую купить +86 Добавить в избранное +64 +132
свернуть развернуть
Комментарии (102)
RSS
+
avatar
-6
+
avatar
+35
а вот и стоило, ибо тут не только заядлые фонаревщики сидят
+
avatar
  • Nkk
  • 22 апреля 2016, 18:00
+7
На «фонарёвке» — технологии, здесь — товары! Там могут посоветовать светодиоды с позолоченными контактами или представить партию переделанных фонарей по триста (тристабаксов!!! каждый!!!).
А здесь нужны ссылки на доступные всем товары и описания их внутренностей, имхо.

Особенно порадовала «пилюля», наличие в фонарике теплоотвода от диода, — в моём за $7 его не было — была дырка ))
+
avatar
+2
Земляк, все решается очень даже просто, 25 или 50 копеек шлифонуть и впрессовать под диод — хуже всетику точно не станет.
+
avatar
  • fila61
  • 22 апреля 2016, 04:39
+6
Фонарь очень популярен на сколько я понимаю, как раз среди обычных пользователей. Я вот и не думал за такой допилинг. Плату менять не буду, а отражатель закажу. Спасибо.
+
avatar
+7
Фото пятна из Вашего предыдущего обзора.
Драйвер хороший, закажу пожалуй, давно хотел заменить, да на глаза на попадался.
+
avatar
+7
ссылку на сырки забыли!
+
avatar
  • mst12
  • 22 апреля 2016, 06:22
+1
И термопасту положить!
+
avatar
+5
и фото кота нет — без кота и жизнь не та :)
+
avatar
-1
По схеме. Драйверы линейные? Не вижу дросселей.
+
avatar
  • xpm
  • 22 апреля 2016, 09:39
+1
Да линейные, у ACM7135 довольно высокий КПД.
+
avatar
  • AEDe
  • 22 апреля 2016, 09:42
+1
Кпд у них определяется V_вых/V_вх.
+
avatar
0
Это какое-то новое слово в схемотехнике :))
+
avatar
0
Выше уже отметили, покажите фото с тиркой, пожалуйста.
+
avatar
  • dm44
  • 22 апреля 2016, 14:28
0
выложил видео
+
avatar
  • Multik
  • 22 апреля 2016, 20:50
+2
Занятный обзор, но я ожил увидеть выпуклую линзу =)
Пятно стало ярче и чуток крупнее, драйвер нормуль… ожидал конечно большего.
+
avatar
  • dm44
  • 22 апреля 2016, 23:34
+2
Замените 60 градусов на 120 и будет в 2 раза большего. Если и этого мало поставьте диффузор.
+
avatar
  • Vadim2S
  • 22 апреля 2016, 06:48
0
Пытался переделать на tir olight s1 — так и не смог штатный рефлектор снять :-(
+
avatar
+1
Конкретно у этого драйвера при замыкании звезд на массу режимы меняются?
+
avatar
  • fable
  • 22 апреля 2016, 08:05
+2
Да, меняются только замыканием на массу
+
avatar
0
именно так и меняются
+
avatar
+1
А можно ли на этот фонарик XML или жарко будет? И будет типа Convoy конструктор)))
+
avatar
+4
тоже интересен этот момент. получится ли собрать из этого корпуса бюджетный конвой?
+
avatar
+1
Жду драйвер и светодиод, хочу попробовать. Но, видимо, следующим шагом будет заказ корпуса от конвоя, потому что у Вандера пилюля гладкая, теплоотвод только через торец пилюли и прижимную гайку.(А в оригинале между ними еще и проволочное кольцо-пружина, сводящая к нулю площадь контакта). Думаю, перегреется.
+
avatar
  • dm44
  • 22 апреля 2016, 09:25
+1
Это кольцо больше похоже на граверную недошайбу. Я ее выкинул, только мешает.
+
avatar
  • smirta
  • 01 мая 2016, 13:47
0
Конвой отличается как раз качеством корпуса, а драйвер и диод не долго поменять. Так что Convoy из этого корпуса не получится.
+
avatar
+3
Уже 4 таких фонаря переделал под XML2 и драйвер на 2100ма\ч.На подарки отлично! Только на пилюлю напаивал тонкую медную гильзу что бы плотней входила, и термопасту между корпусом и пилюлей.Корпус тепло забирает отлично.
+
avatar
  • xpm
  • 22 апреля 2016, 09:43
+1
А смысл переделки, корпус не очень, стремно даже дарить такой, почему нормальный проверенный Convoy S2+ не взять.
+
avatar
+1
Цена, Карл!
+
avatar
+3
драйвер $2.14 + диод $3.44 + фонарик $2.22 + тирка $0.77 = $ 8,57
У Саймона конвой S2 + с таким диодом и драйвером $15.98

Не говоря уже о том что остаётся для поделок диод+драйвер+рефлектор.
Да и фонари эти мне пришли с вполне нормальными корпусами.
Convoy S2+ у меня кстати тоже есть и особой разницы в работе я не вижу.
+
avatar
+1
Можно ссылки на драйвер и диод?
+
avatar
0
Спасибо! У меня два таких вандера, и еще один яркий луч с тиркой родной на Q5.
Переделаю, росмотрю на результаты!
+
avatar
0
а диаметр и толщину не подскажете?
+
avatar
+2
Я брал 16мм x 1мм, но можно и 1,6мм толщиной.
+
avatar
0
Какая именно тирка?
+
avatar
0
А это смотря под какие задачи вам фонарик нужен.10-ти градусная бьёт подальше чуток, а 45-60 градусов дают равномерный заливной свет перед вами.Тирка strip lens для велосипеда хороша.Лично я брал на 45 градусов, доволен.
+
avatar
0
Спасибо, большое!
+
avatar
  • ventura
  • 22 апреля 2016, 10:25
+2
Кстати, о диоде. Не посоветуете сюда какой-нить получше (желательно с тёплым светом, но не критично)?
Загорелся желанием собрать на базе этого фонарика себе велофонарь (у продавана по ссылке tir-оптики даже увидел «полосатый» рассеиватель), но стоковый диод скорее всего меня не устроит.
+
avatar
+4
Я дал ссылку на диод 3b это 5000-5200 К
Хотите ещё теплее, пожалуйста 4C 4200-4500 К
aliexpress.com/store/product/CREE-XML2-T6-4C-High-Power-LED-Flashlight-LED-lamp/330416_1081977362.html

Вполне себе тёплый свет, есть у меня оба, могу сравнивать.
+
avatar
  • daomsk
  • 22 апреля 2016, 13:32
+1
А можно вопрос начинающему фонарщику? Что такое в обозначении диода -Т6-4С и вот это: aliexpress.com/item/CREE-XML2-white-U2-1A-High-Power-LED-Flashlight-LED-lamp/1720858819.html не одно и тоже?
Спасибо,
+
avatar
0
У U2 1а более холодный свет, цветовая температура 6500-7500 К.Но у Саймона они хотя бы нормальные, без синевы.А выбирают кому какой свет нравится.Мне больше подходят 3B.И диоды у Саймона чем теплее, тем чуть дороже.
+
avatar
0
T6 — бин яркости. 4С — цветовая температура. Не одно и то же, U2-1A — яркий, но холодный.
+
avatar
  • zirka
  • 22 апреля 2016, 22:09
0
www.gearbest.com/led-flashlights/pp_44144.html 11 долларов и все уже нормальное…
+
avatar
  • adsberg
  • 22 апреля 2016, 13:21
+1
Подскажите, в чем отличие S2 от S2+?
+
avatar
0
диаметр засветки разный. у s2 более узкий и чуть дальнобойнее.
+
avatar
0
Добавлю что у S2+ рефлектор чуть короче чем у S2.
И тирка в S2+ становится идеально, а вот в S2 не ставится(резьбы в голове не хватает для пилюли)
+
avatar
+3
Я упростил. Зачем грузить человека))) тирки, пилюли… тут без водки не разобраться xD
+
avatar
  • adsberg
  • 22 апреля 2016, 14:32
+1
Спасибо. возьму s2+, как раз хотел поэкспериментировать с этими тирками.
+
avatar
  • Multik
  • 22 апреля 2016, 20:52
0
Корпус там не плохой, но лучше было бы чёрный…
Там даже резинки две стоят. А вот фонарик конечно так себе, светодиод и пятно убогие.
+
avatar
0
А нет фото или хотя бы описания напайки гильзы? Там же зазор меньше 1 мм наверное, как вам это удалось?
+
avatar
+4
Завалялась с советских времён медная полоса 0,2мм толщиной.Обогнул её вокруг пилюли, стык пропаял.А чуть выступающие края загнул за края пилюли.Теперь при максимальном режиме голова у фонаря сразу начинает нагреваться (значит тепло хорошо отводится).А без такого «уплотнения» XML2 бесполезно ставить, быстро диод деградирует от перегрева.
+
avatar
  • Avgur
  • 22 апреля 2016, 21:25
+1
XML2 бесполезно ставить, быстро диод деградирует от перегрева.
У меня, как то наоборот, драйвер «перегрелся», диод (XML2) целый. Не могу определить что за микросхема стоит.

С такими не встречались? Сверху кнопка (не переключатель), снизу гнездо для зарядки.
+
avatar
+1
Вообще то похож на утопленика. Много окисла. Промыть, пропаять и тестировать. Возможно придется и дорожки восстанавливать.
+
avatar
  • Avgur
  • 25 апреля 2016, 10:17
0
Вообще то похож на утопленика
Не утопленик 100%. Дорожки все целые. Сверху залит был силиконом. Драйвер (изображенная микросхема) не работает. Найти аналог чтоб заменить не получилось (марку микрухи не видно). Надеялся,что кто Надеялся, нибудь с таким встречался. Подскажет микру. Удобный текм, что выключатель находится не в торце, а в самой ручке.
+
avatar
  • Zuskin
  • 19 июня 2016, 01:10
+1
у меня была тоже проблема только с фонариком под 14500, АА на нем не работают, он у меня перестал работать в включенном состоянии, тупо не выключался, после того как достал батарею не включался, выпаял кнопку прозвонил она работает впаял назад она заработала, фонарь после этого работал без нареканий
+
avatar
  • Avgur
  • 05 июля 2016, 17:14
0
В данном случае кнопка работает, не работает ШИМ. Вероятно перегрелся из-за мощного светодиода (похоже на хмель2) и плохого охлаждения.
Найти такую микруху или драйвер у меня не получилось.
+
avatar
0
может кратенько обзорчик сваяете
вам уважуха за прямые руки, нам — инструкция с картинками
+
avatar
+3
Да собственно не с чего обзор то делать.И я больше читатель чем писатель.Вот пару фото кому интересно:



Повторюсь, медная полоса 0,2мм, Пилюля входит в голову фонаря очень плотно.
+
avatar
+1
Можно. XM-L2 T6 4C, поменял пилюлю, добавил термопасты, драйвер на 1050mA, TIR 120 градусов. Работает пару лет, нагрев в пределах нормы после пары часов непрерывной работы.
+
avatar
  • AndryL
  • 22 апреля 2016, 08:37
+5
Надо запретить темы про фонари!
У меня их складывать, уже некуда..(((
+
avatar
+5
Устройте распродажу) или все нужны и жалко расставаться?
+
avatar
+1
я не нужные дарю друзьям и родственникам :)
+
avatar
  • YUMi
  • 22 апреля 2016, 13:12
+3
У меня их складывать, уже некуда..(((
Дарите людям!!!
Дарите миру свет!!!
Пусть родЯтся новые фанаты!!!
+
avatar
+3
Жил-был человек не тужил, пользовался Эрой, к которой раз в полгода покупал батарейки и все его устраивало. И вот, так называемый друг, подкладывает ему сви фонарик на литии, да еще с тиркой, который нужно чем-то питать и заряжать. И пропал человек, вошел в тему, что называется.
+
avatar
  • k-jr
  • 22 апреля 2016, 18:29
+5
не удержался, заказал вчера два.
в дополнение к двум уже имеющимся.
ну это еще вроде нормально — себе, жене, детям.
а потом вспомнил, что еще два уже идут.
а потом вспомнил что на самом деле идет три…
надеюсь не вспомню что идет еще что-нибудь, и не будет хороших темок про новые…
+
avatar
  • k-jr
  • 22 апреля 2016, 18:37
+1
хотя чего себя обманывать, надеюсь что что-то да забыл а оно придет, и темки надеюсь новые будут…
+
avatar
0
Везет Вам! А я если что и заказываю и не забываю, все жду-жду! А когда товар не доходит, ужасно расстраиваюсь!
+
avatar
0
Сделал такой же допилинг, только драйвер сам сваял однорежимный на двух АМСках. У этих фонарей у пилюли крайне слабый тепловой контакт с корпусом фонаря, наматывал фольгу с термопастой между слоями, вроде бы стало лучше.
+
avatar
0
Как обмотанную фольгу через резьбу протянуть? Она же сползает и «потуже» не получается.
+
avatar
+3
Теперь вместо такого центрального пятна (см. предыдущий обзор) равномерная, не раздражающая глаз, засветка
— висит фото из ссылки на обзор, а где фото после переделки?
+
avatar
  • dm44
  • 22 апреля 2016, 14:30
0
Выложил видео
+
avatar
0
спасибо за обзор, плюсанул :)
тоже буду так делать, но мне не повезло: драйвера потерялись на почтах, тирку прислали одну вместо 5ти…
+
avatar
  • alex0
  • 22 апреля 2016, 10:52
0
А что за «карандашный тест»?
+
avatar
+1
Перед светом фонаря надо махать карандашом. Если будет прерывистый свет, то ШИМ низкочастотный и заметны мерцания. Проще на вентилятор посветить или другую движущуюся поверхность
+
avatar
  • Aostspb
  • 22 апреля 2016, 11:04
0
Выявление наличия стробоскопического эффекта.
+
avatar
  • dm44
  • 22 апреля 2016, 14:32
+1
при шиме видно 5-10 дискретных карандашей. Без шима — один, но «размазанный»
+
avatar
  • Shmoky
  • 22 апреля 2016, 11:48
+1
«Теперь вместо такого центрального пятна (см. предыдущий обзор) равномерная, не раздражающая глаз, засветка» — а фото? Тут и по ссылке одно и то же пятно похоже :).
+
avatar
  • dm44
  • 22 апреля 2016, 14:33
0
См в дополнении видео
+
avatar
  • Shmoky
  • 22 апреля 2016, 22:42
+1
См в дополнении видео
лучше фото… там наглядней :).
+
avatar
  • Rider
  • 22 апреля 2016, 12:16
0
Это тот же фонарь? Или их в таких корпусах тоже уже подделывать начали?
aliexpress.com/item/Waterproof-Mini-LED-Torch-2000LM-CREE-Q5-LED-Long-Flashlight-Flash-Light-Lamp-Penlight-for-18650/32633950531.html,searchweb201602_3_10037_10034_507_10032_508_10020_10017_10005_10006_10021_10022_10009_10008_10018_10019,searchweb201603_6&btsid=ac815e9b-9927-4265-97d1-3889e5bba4d6
Или их в таких корпусах тоже уже подделывать начали?
+
avatar
  • Oleg78
  • 23 апреля 2016, 17:53
0
Барахло, светодиод одноватный, дыра под звездой, такие на ибее по 70р продавали.
+
avatar
  • Shmoky
  • 22 апреля 2016, 12:43
0
Это тот же фонарь?
похож но нет. И — даже если внешний вид такой же, что внутри — лотерея.
+
avatar
0
Не совсем понял принцип работы драйвера…
Он имеет память на последний режим и при подаче питания замыканием кнопки включенной в послед с аккумом включается, и при разрыве цепи этойж кнопкой-выключается. А для переключения режимов, другой кнопкой нужно звезду на массу замыкать? Или как на томж олайте кнопка без фиксации, нажал-включилось, еще раз- включилось...?
+
avatar
0
Режимы переключаются коротковременным размыканием цепи. Пайкой звезд меняются группы режимов.
+
avatar
0
Понял :) спасибо
+
avatar
+1
Отличный обзор, для тех кто только начинает интересоваться фонарями — оч полезно!
+
avatar
  • k-jr
  • 22 апреля 2016, 18:25
0
Недавно получил Vander.
По поводу термопаста бы не помешала — честно говоря не знаю зачем. Фонарик очень ощутимо нагревается при использовании, а значит термоконтакт хороший.
А вот TIR более понятно зачем, задумываюсь, но пока не решусь лезть внутрь :)
+
avatar
+1
Дырки нет, термопасты тоже.
А смысл от нее, если она боками особо к корпусу не прижимается? Тут таже ситуация, что и с вкручивающейся пилюлей с дыркой.
Тирка, драйвер, хз почему без внимания светик остался, хотя с таким теплоотводом там мощнее ничего и не надо. 2,5 бакса + СИД 2$ и все равно гумно в итоге.
PS, автору плюс, сам когда-то дорабатывал подобное гумно, но имхо, проще купить конвой за восьмерку, эти же деньги…
+
avatar
+7
Сегодня получил такой. Избавился от центрального пятна при помощи мятой фольги от шоколадки.
+
avatar
+1
Молодец! Творчество и смекалка, полезный навык!
+
avatar
  • ventura
  • 27 апреля 2016, 12:32
0
Отличная идея, «мятый» рефлектор задарма! :)
+
avatar
0
Диод не Сree. У меня с таким на этом драйвере максимум 0.5а получалось из-за повышеного напряжения перехода. На 0.35а — 3.5в, а это много для лития, у оригинала около 3.0в.
Измерьте кто нибудь напряжение-ток на диоде в этом фонаре.
+
avatar
  • hryak
  • 24 апреля 2016, 10:09
0
Мне такой фонарь еле дополз. Я в нем поменял только рефлектор и стекляшку. Стекло было прослаблено и вырезано хрен поими как. Еще помазал звезду термопастой. Тепло на корпус передавалось даже без прокладок и термопасты.
Стекло www.fasttech.com/products/1251902
Рефлектор www.fasttech.com/products/1209601
+
avatar
0
ни как не могу найти мятый рефлектор или рассеивающую линзу на такую штуку… Хотел от хотспота избавиться… или высокий рефлектор или слишком широкий или слишком дорогой...:(
ни кому не попадалось?

p/s/ Интересная его версия попалась… если добавить выключатель, разрывающий цепь питания (для включения/выключения), а штатную кнопку, сзади головы, использовать как переключатель режимов, фонарик обретает память режимов.
+
avatar
  • ventura
  • 25 апреля 2016, 13:54
0
Народ, кто в курсе, в этот корпус влазят 18650 с защитой? Хочу защищенные Panasonic NCR18650B для него прикупить, но не уверен, что они туда поместятся.
Знаю, защиту от переразряда можно реализовать драйвером, но покупать нормальное зарядное для незащищенных банок в мои планы не входит :/

UPD: уже нашел упоминание в этом обзоре.
+
avatar
0
Здравствуйте, ребята! Подскажите, может кто-то сталкивался, запаял драйвер АК-47, собрал и начал мигать светодиод, через одинаковое количество времени(примерно 2сек), что это такое и как это исправить!?
+
avatar
0
проверьте работу с заряженным акб, на конвое мигание (не строб и не SOS) — сообщает о разряженной акб.
+
avatar
0
Автор, подскажите, та линза на которую вы дали ссылку написано, что она для XM-L, как она стала на меньший диод, что в этом фонаре?
+
avatar
0
на Vander и Convoy S3 замерил штангенциркулем
диаметр места под сальник/кольцо/оринг 20 мм
V. само кольцо 1 мм
C. само кольцо 1.5 мм
На Вандере кольцо от Конвоя отлично сидит, с ним при закручивании голова и низ (с кнопкой) плотно заходят и нет ощущения мерзкого люфта, когда еще не докрутил до упора резьбы и детали немного шатаются.
У Саймона в описании к товару сказано, что подходят и к S3 тоже.
aliexpress.com/store/product/Free-shipping-21-1-5mm-red-silicone-O-ring-for-flashlight/330416_32249539865.html
+
avatar
  • Casioman
  • 29 сентября 2016, 22:24
0
UPD с новыми кольцами повысилась герметичность проверял так:
открутил бошку осталась тушка + новое КОЛЬЦО + крышка/кнопка — в тушку воткнул шланг от компрессора (обмотанный чтоб плотно входил) и сунул в кружку с водой — давление было около 1.5 атм. пузырей не было.
голова (со стоковым кольцом и стеклом d=19,5 мм) + тушка — пузыри шли там где стекло.
собирал: старое черное кольцо одел на стекло — это обернул в скотч чтобы резинка не соскочила (проще конечно купить стекло 21 мм) и засунул в голову, там уже стояла зеленая резинка, потом шел рассеиватель с фольгой от шоколадки внутри и остальные компоненты.
Голова + новое Кольцо + тушка = пузырей нет.
Тир линзу снял, а драйвер как в обзоре тоже купил, но пока не ставил.
Надеюсь кому-нибудь пригодиться метода.
п.с. сделал кучу замеров VANDER если думаете одновременно заказать фонарь и детали для переделки — пишете в ЛС, подскажу по размерам.
+
avatar
  • BondPV
  • 05 ноября 2016, 21:56
0
Получил такой фонарь, диод такой

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
