И снова PowerBank TOMO, на этот раз модернизированый.


Здравствуйте, муськовчане.

Я давно искал себе Power Bank на 18650 аккумуляторах и мой выбор остановился на коробке TOMO.
Тут несколько обзоров Tomo V8-4 и его близнеца E3, зачем нужен еще один? Дело в том, что данный экземпляр несколько отличается от своего собрата, о нем и пойдет речь.


Что же изменилось?
Во первый он стал короче на 3см, 10см вместо 13см.
Добавился разъем для зарядки Lightning.
Модель стала называться T4. У продавца почему то указано M4.
А в остальном внешне это все тот же Tomo V8-4.
Фотографии внешнего вида и комплектации
Внешний вид и относительный размер:


Комплектация:

Инструкция:


Для любителей внутренностей:
Расчленёнка

На плате видны остатки флюса:

Во многих обзорах авторы замечают, что пружины сильно греются при высокой нагрузке.
Раз уж полез внутрь, то подпаял провода к пружинам, что бы не грелись.


Ну и на последок немного замеров:
Дополнительная информация
Порт 5V 1A, нагрузка 1А:


Порт 5V 1A, максимальная нагрузка:


Порт 5V 2A, максимальная нагрузка:


Как видно повербанка завышает показания и напряжения и силы тока из-за чего раньше уходит в защиту.
Возможно подправив цепь измерения можно подтянуть порог срабатывания защиты к документированным.
Нагрузка точно измеряет напряжение, не верить показаниям силы тока нет оснований:


Устройство автоматически отключается при потребление от него менее 50мА.

Повер Банк работает и от одного аккумулятора, разряжая его до касания 3.05в:

Поэтому чем больше аккумуляторов будет в устройстве, тем выше будет КПД, т.к. просадка на них будет ниже.

Дополнительные фото, замеры:
Фото торца с разъемами:

Защита от переполюсовки есть:

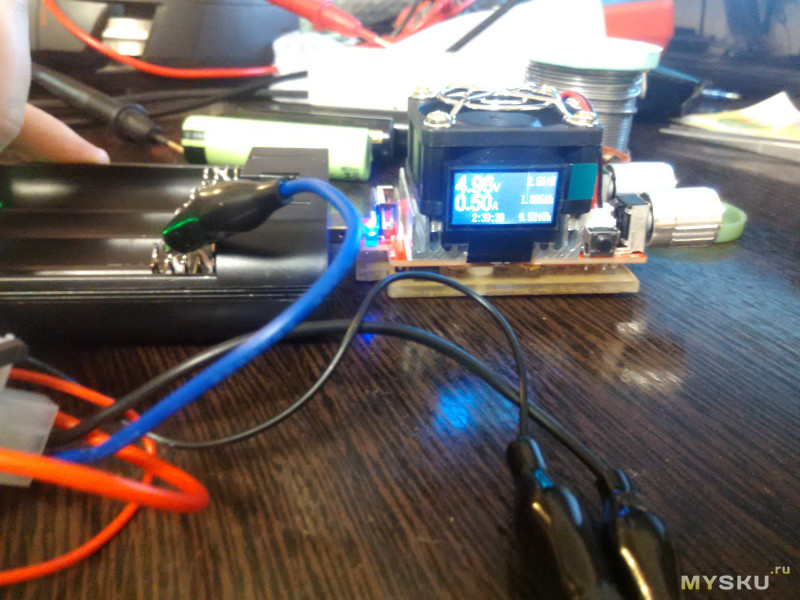

Решил посчитать КПД. За окном ночь, потому по-быстрому собрал стенд:

и приступил к замерам.
Нагрузка 0,5А, полуразряженный NCR18650B:


КПД=((5*0,5)/(3,5*0,91))*100=78,5% не густо
Более заряженный фаер, нагрузка таже 0,5А:


КПД=((5*0,5)/(4,1*0,76))*100=80,2%
Тот же фаер, нагрузка 1А:


КПД=((4,9*1,0)/(4,0*1,55))*100=79,0%
И вот уже собираясь пойти спать, решил перепроверить китайский вольт-амперметр:


Он завышал показания вольтажа, а вот амперы мерил точно. Также присутствуют потери на соплях крокодильчиках, а значит КПД чуть выше.

На остаток ночи более разряженный панасоник был оставлен в банке с более заряженными 2 фаерами. на утро Панасоник не подзарядился. Каналы полностью независимы.
Из минусов, есть слабый писк у банкисилы при работе.

Из плюсов хочу отметить:
Размер по сравнению с прошлой версией уменьшился.
Устройство 2 в одном, зарядное для 18650 и ПоверБанк. Из-за чего собственно и было приобретено.
Дополнительный разъем для любителей яблока.
Не боится переполюсовки аккумуляторов.
Полностью разделенные каналы, можно использовать разные по емкости и степени заряда батареи.
Из минусов:
Больше всего огорчает завышение показаний и вытекающие из-за проблемы.
Слышен слабый писк при работе.

Это мой первый обзор, прошу сильно не пинать.
