Внешний аккумулятор Wopow P20Q 20000mAh QC3.0


Всех приветствую, хотел бы представить вам обзор на внешний аккумулятор от малоизвестной фирмы Wopow. Модель P20Q отличается большой емкостью в 20000мАч, наличием трех выходов USB (один из которых с поддержкой функции быстрой зарядки Qualcomm QC3.0) и двумя входами для зарядки — lightning и microusb. Все подробности как обычно под катом.

Wopow — это название мало кому что-то скажет, как и для меня самого. Поэтому перед началом написания этого обзора, я решил поискать некоторую информации и выяснил следующие моменты. Бренд был основам в 2012 году, производство находится в Китае в городе Шэньчжэнь. Помимо внешних аккумуляторов Wopow занимается выпуском автомобильных зарядных устройств, сетевых зарядных, наушников, кабелей. Реализует продукцию не только в Китае, но и в Сингапуре, а так же активно продвигается в Саудовской Аравии. Общая картина думаю стала яснее, поэтому можно переходить к рассмотрению самой модели P20Q.

P20Q — пришла на замену устаревшим P20, главным отличием которых было отсутствие поддержки быстрой зарядки и меньшая общая мощность. Заявлены следующие технические возможности:

Технические характеристики
— Бренд: Wopow
— Модель: P20Q
— Тип устройства: Портативное зарядное устройство, внешний аккумулятор, power bank
— Емкость: 3.7V/20000mAh (74Wh)
— Запасаемая энергия: 13200mAh/5V
— Вход 1: MicroUSB DC5V⎓1A/2A
— Вход 2: Lightning DC5V⎓1A/2A
— Выход 1 (QC3.0): 5V⎓3A/9V⎓1.67A/12V⎓1.25A (Max 15W)
— Выход 2 (1.0A): 5V⎓1A
— Выход 3 (2.1A): 5V⎓2.1A
— Время зарядки: 12/24 часа
— Тип аккумулятора: 18650, 8 элементов
— Ресурс аккумулятора: 500 раз
— Поддержка быстрой зарядки: Есть, на выход, QC 3.0, QC2.0
— Защита: Есть, 8 степеней
— КПД: 90%
— Материал корпуса: Пластик Anti-fire+ABS
— Цвет: Белый
— Дисплей: Нет
— Рабочая температура: -10 — +45С
— Сертификация: CE,RoHS, РСТ
— Размеры: 160х78.5х22мм
— Вес: 443.1гр.

Доставка и внешний вид
Посылка была отправлена курьерской службой СДЭК. Причем эта опция была предоставлена не лично для меня, а используется продавцом для всех покупателей. Я ждал что то вроде транспортировочной коробки, но приехал обычный желтый «китайский» пакет, немного помятый.

Содержимое было замотано в несколько слоев пупырчатой пленки, это спасло коробку от повреждений.

Фирменная упаковка запечатана в пленку, что говорит о том что устройство перед отправкой не тестировалось. Для кого то это плюс, т.к. внутрь никто не лез, микробов не оставил)). А для других наоборот минус, есть риск попасть на брак.

Коробка как для малоизвестного бренда сделана добротно — объемная печать, качественная полиграфия. На оборотной стороне размещены технические характеристики в полном варианте, а на одной из боковых граней есть даже анти-фейк код, правда маловероятно что кто то будет занимается подделкой неизвестных брендов.

Достаем содержимое! Устройство лежит в пластиковом лотке и дополнительно помещено в еще один пакет.

Комплектация ничем не удивила, она здесь стандартная: само устройство, ОТК, мануал и кабель для зарядки.

Комплектный кабель microUSB белого цвета, в тон повербанку, имеет длину 80см, что не мало. На стороне выхода microUSB присутствует наименование бренда. Внешне выглядит нормально, а что же внутри? Вскрывать я его не стал, но решил не отходя от кассы проверить технические возможности. С зарядным устройством Aukey PA-T9 кабель показал 2.08А при напряжении 4.77В, для зарядки током в 2А сгодится.

Фото тестирования

Выполнен wopow p20q в виде белого прямоугольника с закругленными краями. Материал корпуса — матовый пластик, накаток или рифлений нет. На лицевой стороне нанесен логотип бренда, а так же размер модели. Есть некоторое количество китайских иероглифов, которое говорит о том что продукт преимущественно для внутреннего рынка.

На задней стороне опять же указаны технические особенности.

Одной из отличительных особенностей данной модели является наличие сразу трех выходов usb, все они разместились на верхнем торце. Здесь же можно заметить один из двух входов, для зарядки — lightning, подписанный как I6 (возможно это сокращение от Iphone 6) и индикатор уровня заряда. Второй вход, тот что microUSB находится на боковой грани, рядом с ним нет никаких подписей или отметок.

Индикатор уровня заряда/разряда выполнен в виде четырех синих светодиодов, которые активируются при встряхивании повербанка. Т.е достаточно поднять устройство чтобы индикатор загорелся, фишка необычная, раньше нигде такого не встречал.
В зависимости от количества «горящих» светодиодов, можно определить следующие состояния уровня заряда аккумулятора:
≤ 25% — горит один диод
≤ 50% — горят два диода
≤ 75% — горят три диода
≤ 100% — горят все четыре диода.
Кстати приехал он, если верить этому индикатору со 100% зарядом.
На нижней грани обычно ничего не указывается, но не в этот раз. Здесь производитель указал серийный номер, который совпадает с тем что указан на самой коробке. Это еще один признак оригинальности продукта.

Габариты как для внешнего аккумулятора с такой емкостью, не самые большие: длина — 160мм, ширина — 78.3мм, толщина — 22.2мм. Для сравнения у Besiter k6x 20000mah — длина 166мм x ширина 80,3мм x толщина 22,3мм)
Физические размеры



А вес составляет — 444.1гр, и если сравнивать с тем же besiter k6x, то герой обзора легче на 3гр.

За счет закругленных граней, повербанк лежит в руке удобно, но немного скользкий.

Дополнительные фото




Тестирование

В своих тестах, я как всегда использовал небольшой набор инструментов, в этот раз в него вошли следующие:
—— Зарядное устройство Aukey PA-T9 QC3.0
—— Электронная нагрузка ZKE EBD-25W
—— Электронная нагрузка с плавной регулировкой 0-3A
—— USB триггер JW-QC2.0/3.0
—— USB тестер Juwei J7-t
—— USB тестер Juwei OLED J7-4T
—— USB тестер Juwei OLED J7-TG
—— Пирометр Benetech GM531
—— USB кабель мама-папа

Функция защиты
Ни один из внешних аккумуляторов не обходится без целого набора всевозможных защитных механизмов. В модели P20Q их насчитывается восемь:
— Температурная защита;
— От перезаряда, переразряда;
— Превышения напряжения на выходе;
— Защита от короткого замыкания;
— Неправильное использование разъемов;
— От высокого выходного тока;
— Перегрузка по току;
— Защита от магнитных наводок.
Проверить каждую из функций защиты в домашних условиях не только не возможно, но и не безопасно. Но основные как обычно, я протестировал — работает защита от повышенной нагрузки по току, устройство отключается. В рабочее состояние можно вернуть только подключив к источнику питания. Есть защита от короткого замыкания, при ее срабатывания повербанк так же уходит в глубокий сон и «просыпается» после подачи напряжения через зарядное устройство.
Кстати при подключении нагрузки происходит автоматическое включение и на выходы подается питание. Так же питание можно активировать встряхнув аппарат.

Если говорить о минимальной нагрузке, при которой устройство продолжает работать, то она равняется — 0.045А. Для чего вообще нужна эта проверка на минимальную нагрузку? Большинство таких гаджетов как смарт-часы, блютуз-гарнитуры, фитнес-браслеты относятся к маломощных и заряжаются сверхмалыми токами. Значение в 0.045А может подойти не всем.


Далее было проверено наличие сквозной зарядки — режима „UPS“ бесперебойника. Ее поддержки нет, нет вообще, т.е. при подключении повербанка к зарядке питание на выходах пропадает и появляется вновь только после отключения от зарядки.
(ниже можно увидеть как это происходит)

Умная зарядка
Если внимательно присмотреться к информации размещенной на лицевой стороне упаковки, то можно сразу обратить внимание на что делает акцент производитель в этой модели. Это в первую очередь наличие поддержки технологии быстрой зарядки от Qualcomm QC3.0, поддержка устройств Apple и Android (для телефонов и планшетов). С быстрой зарядкой все понятно, порт которую ее поддерживает один и подписан соответствующим образом. Как видно из фото ниже, он работает так как и нужно, напряжение повышается с шагом в 0.2В.

Порты Выход QC3.0 и Выход 2.1A имеют специальную обвязку по линиям данных, с ключами D+ 2,5V, D- 2,6V и D+ 2,7V, D- 2,7V, что позволяет им эмулировать зарядное устройство от Apple. Благодаря этому яблочные планшеты будут потреблять 2А и выше.
На порту Выход 1А, контакты просто замкнуты, через него сила тока для устройств apple не будет превышать больше 1А.

Поддержки других технологий быстрой зарядки нет.

Тесты на выносливость
Сам производитель заявляет максимальный ток в 3А и только для одного выхода — с QC3.0. А суммарная мощность на выходе равна — 15Вт. Так ли это на самом деле будет ясно только после стресс-тестов каждого из портов usb.

Выход USB1/QC3.0:
Выход QC3.0 у нас „умный“, поэтому его я прогнал по всем трем видам напряжений, начиная с 5В.
— при 5В
Напряжение без нагрузки — 5.19В.

Максимальную нагрузку, которую смог кратковременно выдержать повербанк — 2.90А, напряжение при этом сильно просело до 4.24 после чего устройство ушло в защиту.

Для теста стабильности я решил взять предпоследнее значение — 2.80А. За 10 мин напряжение с 4.95В просело до 4.73В, но тест был пройден без ухода в защиту. Т.е. можно считать что для порта QC3.0 — 2.8А являются максимальными и в тоже время стабильным.


— при 9В
На холостом ходу имеем напряжение — 9.25В.

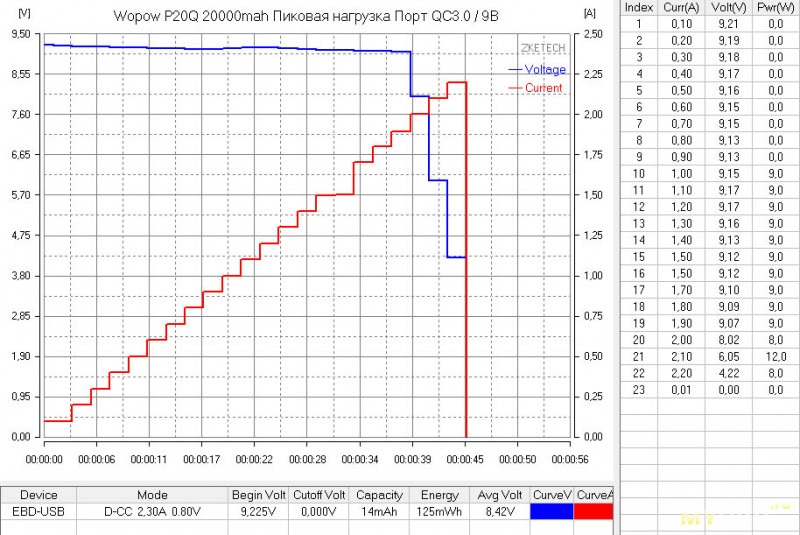

Пиковой нагрузкой стала отметка в 1.90А при 9.07В, далее устройство просто начала выдавать совсем непонятное напряжение и отключилось.

Напомню что для 9В в спецификации указана рабочая нагрузка — 1.67А, но ее устройство не держит. Поэтому для теста на стабильность пришлось взять — 1.45А.


— при 12В
Напряжение без нагрузки составляет — 12.2В

Кратковременным пиковым значение стало — 1.60А при напряжении 10.98В.

Для этого режима, производитель заявляется 1.25А при 12В, но как и в случае с 9В, такую нагрузку больше минуты повербанк не держит. Рабочим при 12В стала нагрузка в 1.10А.


Выход USB2/1А:
— при 5В
Имеем напряжение холостого хода — 5.19В.

Для данного порта, отмеченного как 1А пиковым оказалась отметка в 3.10А при напряжении 5.02В. Забавная ситуация, порт предназначенный для 1А, выдал целых 3.10А что даже больше чем на выходе QC3.0.

Стабильная работа была зафиксирована при нагрузке 2.90А и напряжении — 5.03В. Тест длился 5 минут, был пройден успешно.


Выход USB3/2.1А:
— при 5В
Здесь без нагрузки напряжение составило опять же 5.19В.

А под нагрузкой удалось выжать 3.10А при 5.01В что является предел для порта 2.1А.

А пятиминутный тест на стабильность был пройден при нагрузке 2.90А. Напряжение при этом было чуть ниже 5В.


Выход 1 + Выход 2 + Выход 3
Одновременную нагрузку на все три выхода P20Q держит примерно на уровне 2.5-2.6А, при напряжении не ниже 5В на каждом из них.

Зарядка повербанка
К сожалению модель P20Q не получила поддержку быстрой зарядки на вход, т.е. для зарядки. Это конечно один из минусов, особенно ощутимый для столь емкого аккумулятора. Тем не менее, ток заряда заявлен в 2А при 5В. ЗУ было использовано с хорошим запасом по мощности — Aukey PA-T9. Весь процесс занял долгие 10 часов 36минут, за которые в банку влилось почти 19000мАч. Если анализировать сам процесс заряда, то можно отметить следующее: первые 8 часов сопровождались плавным повышением тока заряда от 1.75А до 2.26А на максимуме. Далее режим CC перешел в CV, при котором ток заряда начал подать вплоть до 0.3А, а продолжался он оставшиеся 2 часа 36 минут.

Во время зарядки я несколько раз проверял температуру и максимально что удалось зафиксировать это 40 гр в районе микросхемы (рядом с microUSB входов). Температура в той области где расположены аккумуляторы не поднималась выше 33гр.

Приятным бонусом является наличие сразу двух входов для зарядки, один привычный — microUSB, а второй айфоновский — lightning. Думаю для владельцев яблочной продукции это будет несомненно плюсом, ведь не так много внешних аккумуляторов имеющих такой вход. Два входа это хорошо, но производитель не говорит о одновременной зарядке через оба порта. Проверив самостоятельно, я понял что суммарный ток зарядка остается на том же уровне, какой он был бы если бы заряжали повербанк через один вход, т.е. те же 2.2А. При параллельном подключении ток примерно одинаково делиться между ними.

Емкость
Номинальная емкость внутреннего аккумулятора Wopow P20Q, составляет — 20000 мАч, при напряжении — 3.7В, что равно — 74 Вт•ч (в идеальных условиях). Коэффициент преобразования энергии заявлен на уровне 90%. Помимо этой информации производитель указывает емкость на разряд — 13200мАч, правда не понятно при каком токе.
Для оценки полезной запасаемой емкости, думаю будет достаточно разрядить устройство 5В и 12В. Все промежуточные напряжения и нагрузки я решил пропустить в целях экономии времени, все же 20000мАч не так быстро разряжается)).

Разряжал устройство в следующих режимах: 5В/2А и 12В/1А
— Разряд током в 5В/2А
На весь процесс было затрачено — 6 часов 11 минут, напряжение при этом не опускалось ниже психологической отметки в 5В. Полезной энергии было слито — 62.47 Вт•ч. КПД составил — 84.4%.

Не забыл я так же замерить и температуру в ходе этого теста. Самая высокая температура была под местом расположения платы — 40гр, а район аккумуляторов не прогрелся выше 33гр. (при комнатной температуре — 26гр)

— Разряд током в 12В/1А
В этом режиме разряд длился 4 часа 30 мин и было получено — 53.72 Вт•ч. КПД при этом вышел не столь высоким — 73.6%. Напряжение на всем протяжении не падало ниже 11.9В.

Что же касается температуры, то в этот раз она была несколько выше чем при разряде 5В\2А. Максимальный нагрев я зафиксировал рядом с выходом микроюсб, почти 50гр, а в районе элементов питания — 37гр.

Внутреннее строение
К сожалению мне пока не удалось вскрыть корпус данной модели, поэтому о внутреннем строении расскажу поверхностно.
Построен на элементах питания 18650, в количестве восьми штук, они не относятся к большим брендам типа LG, Panasonic. Это аккумуляторы местного китайского производства, какого именно не знаю, но тем не менее имеют честную емкость — 2500мАч каждый (из расчета 20000мАч/8=2500мАч).

Заключение
Ну и в конце по традиции плюсы и минусы героя этого обзора:
Плюсы:
— Хорошее качество изготовления как самого устройства так и комплектного кабеля (отсутствуют какие-либо скрипы или люфты при надавливании на корпус)
— Честная емкость в 20000мАч
— Три выхода usb для зарядки устройств,
— Наличие порта с быстрой зарядкой (хотя по токовым характеристикам не полноценный),
— Наличие двух входов для заряди самого устройства (microUSB и Lightning),
— Физические габариты, если сравнивать с другими 20т не самые большие.
— Поддержка нагрузки до 2.9А (на один порт)

Минусы:
— Отсутствие поддержки быстрой зарядки на вход,
— При уходе в защиту автоматически не выходит из нее, необходимо подавать питание через ЗУ,
— Отсутствие сквозной зарядки и поддержки слаботочных устройств (ниже 0.04А — отключается питание)

Куда отнести функцию встряхивания, которая активирует индикатор заряда/включает питание на портах, я не знаю. Для кого то она может оказаться минусом из — за своей новизны и не привычности, а для других — напротив.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
