Зарядное устройство SyncWire с 4-мя USB портами


Всем Привет! Сегодня обзор на зарядное устройство от компании SyncWire, которое обладает пожизненной гарантией. Данный производитель ранее был для меня не знаком, но оказалось, что он довольно давно занимается производством и продажей прочных кабелей для гаджетов. Что из себя представляет данное устройство? Каковы его реальные электротехнические характеристики? Хороши ли «внутренности»? — на все эти вопросы, я постараюсь ответить в этом обзоре.


Немного истории компании SyncWire.
Жили-были два приятеля Бен Ли и Том. Все у них было хорошо, окромя одного неприятного обстоятельства — постоянно ломались кабеля, которыми они заряжали свои гаджеты. На их покупку уходило около 100 долларов в год (похоже весь город снабжали), что очень удручало ребят. В общем, подумали они, и решили сделать суперпрочный кабель, имеющий пожизненную гарантию, дабы никто не усомнился в его прочности. И вот, после всех этих манипуляций, на свет появилась фирма SyncWire.

Технические характеристики:
— Входные параметры: 100-240 В AC / 50-60 Гц
— Выходные параметры: 5 В / 6,8 А / 34 Вт
— Рабочая температура: 0-40°C
— Работа при относительной влажности: 5-95% RH
— Температура хранения: -20-70°C
— КПД: 60.2% (минимально)
— Защита от перегрузки по току: автоматическое восстановление
— Защита от перенапряжения: 120%
— Размеры корпуса(L x W x H): 46.1 x 42.9 x 34.9 мм
— Вес: 160 гр
Особенности:
— Green power, эффективность соответствует CEC с 5 уровнем, ERP 2 ступень безопасности: UL, EU, UK, SAA, PSE
— EMC: FCC часть 15 класс B, EN55022, AS/ZNS CISPR 22
— Стандарты безопасности: UL60950, EN60950

Внешний вид

Поставляется устройство в картонной коробке, которую обильно замотала скотчем, почтовая служба. На лицевой стороне находится схематичное изображение зарядки, а сбоку — основные технические характеристики.

Комплектация состоит из зарядного устройства, двух адаптеров и гарантийной карты.

Все с ног до головы укатано в защитную пленку. Вот оно, внимание к мелочам.

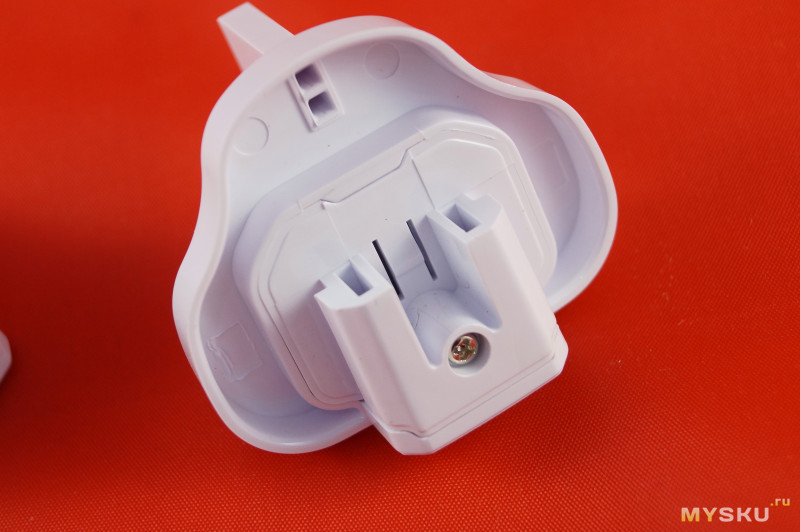

В комплекте два адаптера: европейский, типа CEE 7/16 и британский, типа BS 1363. Оба имеют контактные пазы и направляющие.
Качество оных вполне приличное.

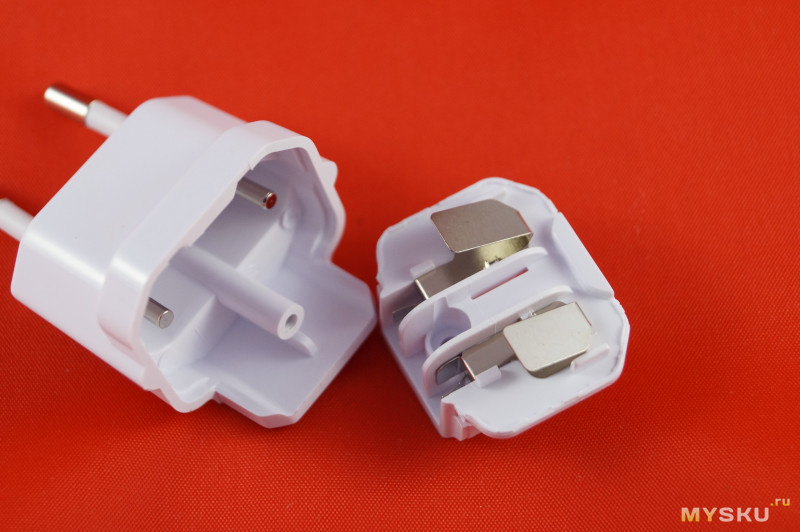

Для разборки необходимо выкрутить единственный винт и располовинить корпус. Электрическая связь обеспечивается с помощью металлических пластин, без помощи пайки.

Зарядное устройство выполнено из белоснежного глянцевого пластика. Оно имеет форму параллелепипеда с обрубленными гранями сверху, и аккуратно закругленными снизу. В руках ощущается увесисто и сбито, ничего не гремит, не скрепит.
На лицевой стороне расположены: световой индикатор работы и название производителя.

Индикатор светит голубым цветом, причем довольно умеренно, в отличие от различных дешевых блоков питания, которые по ночам выжигают глаза.

Зарядка оснащена выдвижной американской вилкой, а для использования её в различных странах, она комплектуется двумя адаптерами, которые быстро и легко устанавливаются.


Установка включает в себя три шага: взять необходимый адаптер, попасть контактными пазами на штыри вилки и сдвинуть по направляющим до щелчка. Держится все отлично, ничего не люфтит.



На верхней грани расписаны все технические характеристики.

Снизу расположены 4 USB порта c метками. Обозначения практического смысла не несут, все порты отдают по максимуму.


Стоить отметить их удачное расположение, кабеля теперь не торчат в сторону, а аккуратно спускаются вниз, либо поднимаются вверх, в зависимости от способа установки зарядного.

Разборка

Устройство неразборное, т.к крепко склеено, поэтому для его вскрытия мне понадобился молоток и нож.

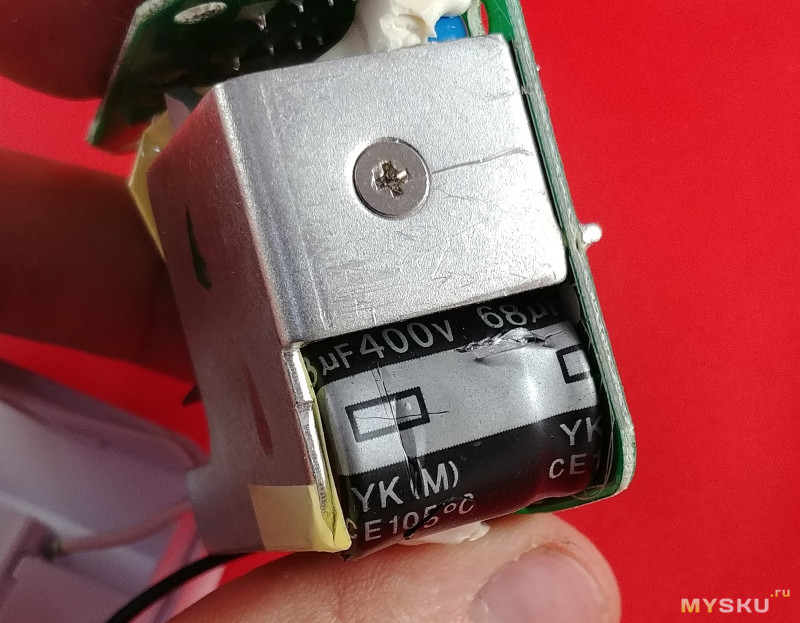

После разборки, в глаза сразу бросается большущая пластина охлаждения и огромный конденсатор на 68 мкФ, 400 В, который я благополучно помял.

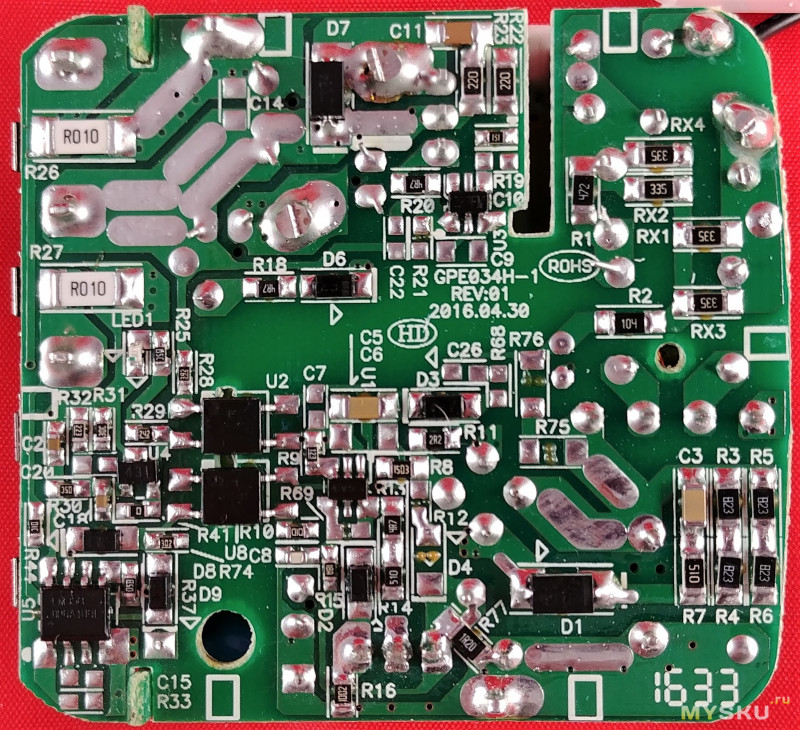

Почти все элементы залиты какой-то пеной. Разобрать наименования элементов невозможно, но есть схематичное изображение расположения.


USB порты установлены на отдельной плате.

Качество пайки вполне хорошее, остатков флюса почти не наблюдается.

Наименования трех элементов, которые я смог разглядеть благодаря камере телефона: операционный усилитель LM358 и два оптрона EL357N.




Тестирование

На контактах данных присутствует напряжение D+2,7 В, D- 2,7 В. Это означает, что устройство с легкостью может заряжать гаджеты Apple током до 2,4 А. Поддержка имеется на всех портах.

Холостое напряжение 5,11 В.

Максимальная токоотдача одного порта.
С помощью ZKE Ebd usb tester удалось выжать 4 А (20 Вт), при этом напряжение практически не просело. Такая большая токоотдача обусловлена тем, что порты зарядки запараллелены.

Максимальная токоотдача всех портов
Чтобы нагрузить все порты, я использовал два 3 амперных нагрузочных резистора и ZKE Ebd usb tester. Постепенно повышая нагрузку на одном тестере, вышел на максимальную суммарную токоотдачу. В итоге получилось: 7 ампер или 36 Вт на выходе.



Стабильная токоотдача
Дабы удостоверится, что зарядное держит ток в 7 А, провел получасовой тест. Напряжение ни на одном порту не просело, а максимальная температура корпуса составила 45 градусов! Это самое холодное устройство, которое побывало у меня в руках.


Итог

+ Качественная сборка и отличные материалы корпуса
+ Хорошая «внутрянка»
+ 4 USB порта и их удачное расположение
+ Низкий нагрев корпуса
+ Заявленные электротехнические характеристики соответствуют реальным.
+ Наличие адаптеров в комплекте, что делает устройство универсальным
+ Пожизненная гарантия

— Цена, да она явно высоковата
— Отсутствие поддержки быстрой зарядки QC 3.0


Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
