Зарядное устройство Sumpk на 4 USB.


Если устройство можно разобрать только разрезав его корпус, вероятно это значит, что производителю есть что скрывать.
Что-то давно ничего не пилил, настало время.


Получил вот такую беленькую красивую коробочку:



Внутри беленькой коробочки белая зарядка с белым кабелем:

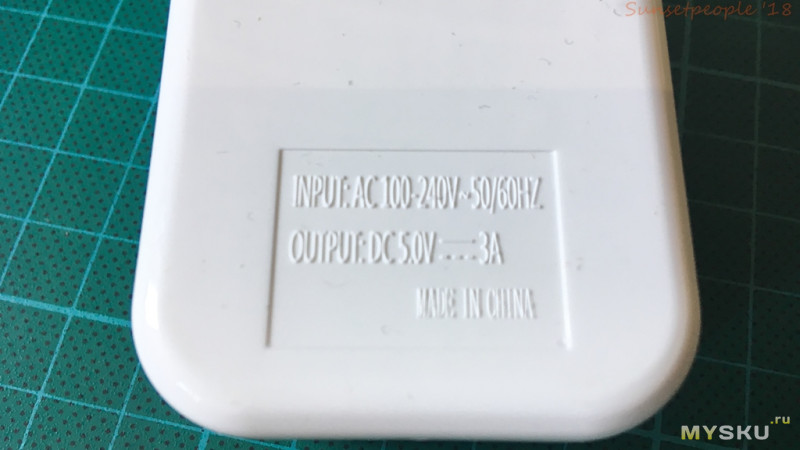

Что там продавец пишет, посмотрим:

Штекер-версия: штекер EU/us plug
Цвет: белый
Выход: DC 5v-3a (max); 15 Вт
Вход: 100-240 В 50/60 Гц
USB порт: 4 порта
Длина кабеля: 1.5 м
Упаковка включает: зарядное устройство
Упаковка: обалденная жесткая розничная упаковка

То что упаковка обалденная, спору нет.
скрин


Кабель, кстати, длиной 1,44 м.

Кабель у зарядного средней жесткости:


У входа в вилку и в зарядное имеются кембрики из… пластика:



Размеры:




Есть индикация работы:


Посмотрим что выдает зарядное:

Холостой ход:


При повышении нагрузки зарядное выкидывает напряжение до 5,4 В:



Ну и на 2,7 А сваливается, и никаких тут 3А нет:


Все было ясно с этим зарядным с самого начала, но нужно открыть корпус. Ковыряние отверткой результатов не дало:

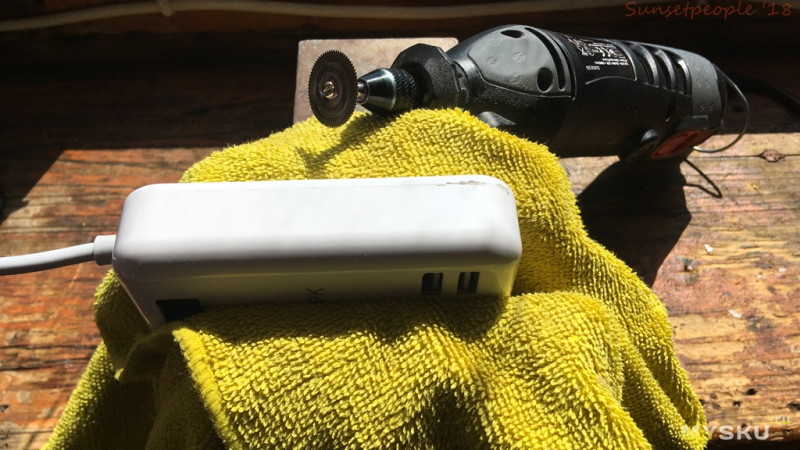

Пилите, Шура ©:


Так я и думал, корпус был запаян:

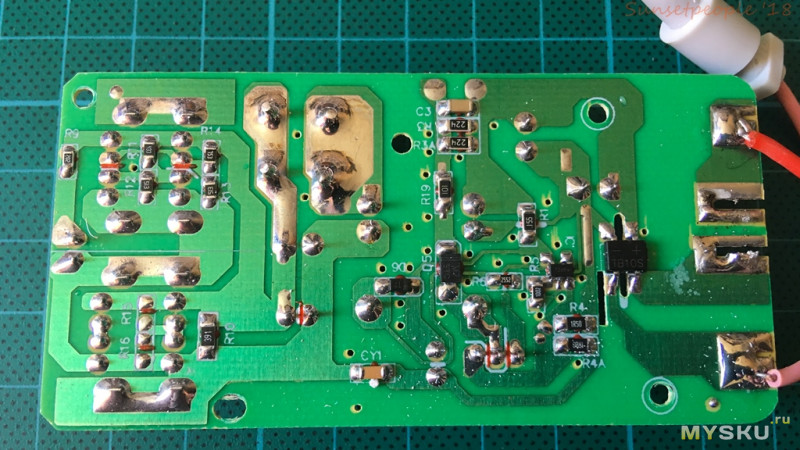

Внутри примитивная схема заряда. Все USB запараллелены, это предсказуемо:


Качество изготовления и пайки оставляет желать лучшего.


Нужно отпаять выключатель чтобы снять плату. Здесь видно, что контакты выключателя припаяны только с одной стороны.



В максимальной нагрузке больше всего греются выходные диоды SR540, но по даташиту это нормальная температура для них.


Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
