Светодиодная фара на 6-ти светодиодах


Это второй обзор подобной фары.
Первый обзор доступен по ссылке


Посылка слегка помялась, спасибо почте


Что внутри?


Комплектация:
— Светодиодная фара
— Монтажные аксессуары
— Два шестигранных ключа

В комплекте только один тип крепления. Соединительный провод чуть удлиняет без того короткий кабель питания:


Сама фара:




Характеристики со страницы продавца:

— 6 светодиодов
— Водозащищенность: класс IP67
— Напряжение питания: DC 12-18 В
— Номинальный ток: 1.6 А
— Режимов работы: 1
— Вес фары с креплением: 400 г
— Цвет корпуса: черный
— Температура: 6000К
— Предназначение: для машин, мотоциклов, квадроциклов, скутера, велосипеда, лодки.

Размеры корпуса фары и крепления:



Рефлектор алюминиевый, отражатель секционированный, гладкий:


Питающий провод заходит в фару через тыльную сторону, в радиаторе имеется центральное отверстие. Длина провода 25 сантиметров.


Вес фары:


Крепление регулируемое. Болты нержавеющие, не магнитятся.

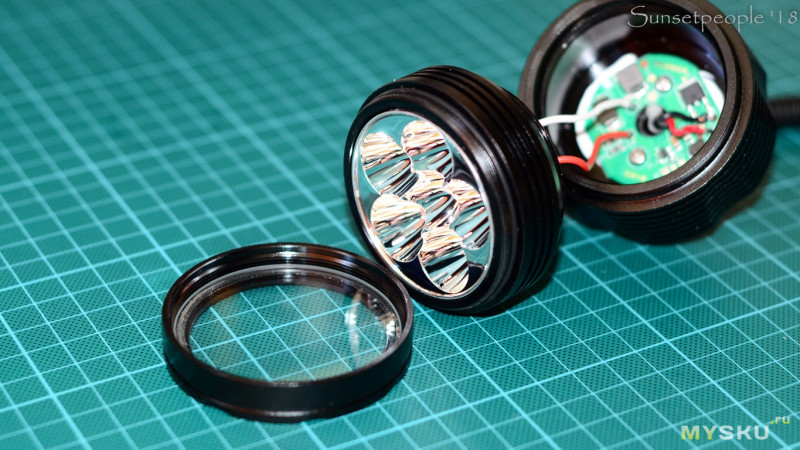

Развинчивается на три части:

Между частями присутствует резиновое кольцо.

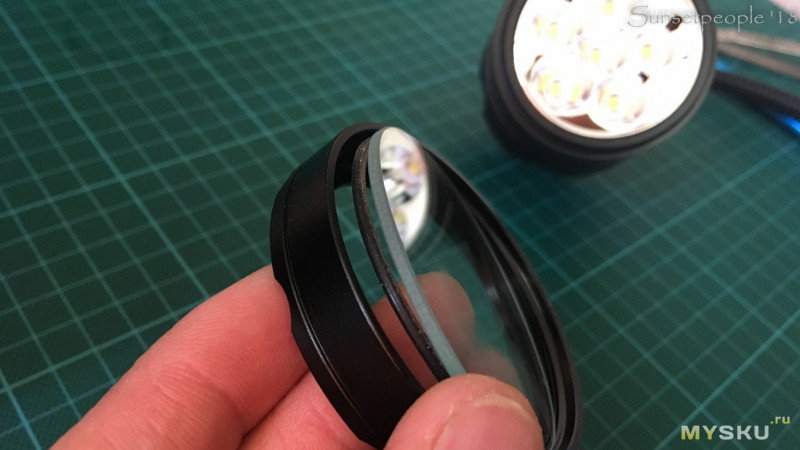

Стекло довольно толстое, имеется резиновая прокладка.

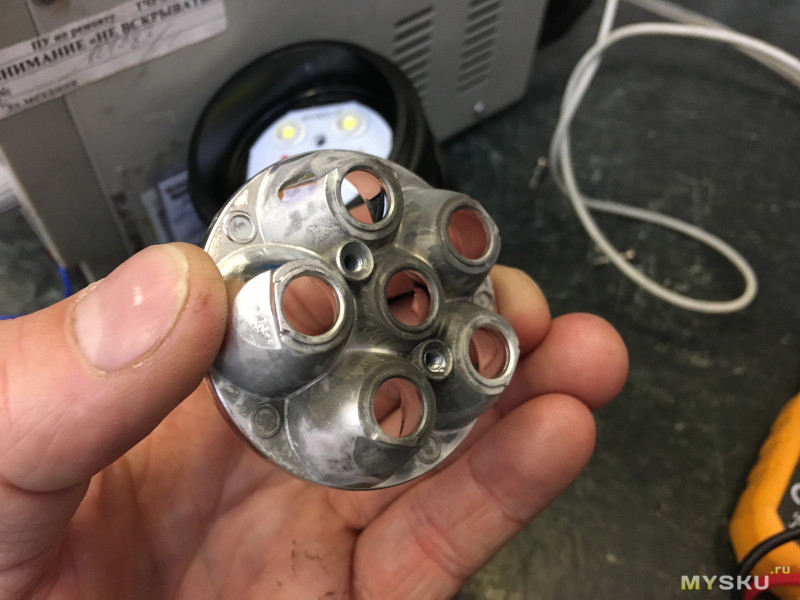

Отражатель с обратной стороны:

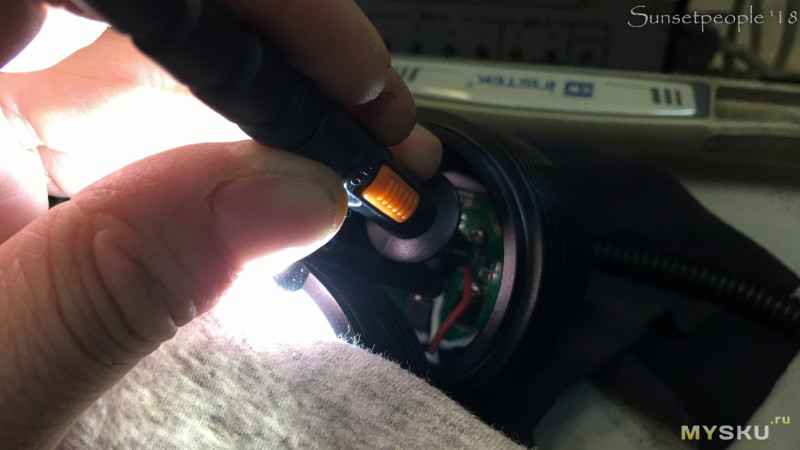

Рассмотрел светодиод, внешне похож на оригинал от Cree xm-l2


Внутри плата управления.


Драйвер 5241b работает в качестве понижающего Step-Down преобразователя и обеспечивает стабилизированный ток питания светодиодов.
Полевой транзистор UTC 10N10L [10А/100В] (до 40А в импульсном режиме) обеспечивает стабилизированное токовое питание сборки светодиодов под управлением драйвера.

Светодиоды соединены в три параллельных группы по 2 последовательно:


Осциллограмма на выходе:

На выходе драйвера напряжение 5,8 В


Пульсации на выходе в разной развертке:


Потребление тока фарой на 12 Вольтах, как и заявлено 1,6 А.


Буду рассуждать логически.
Потребление фарой составляет 12x1,6= 19,2Вт
Ток светодиодов 19,2Вт/5,8В=3,3А
Ток одного светодиода 3,3/3=1110 мА

Греется фара умеренно, спустя 10 минут температура не поднималась выше 50 градусов (стекло), и это в простое при температуре воздуха 25 градусов:


Форма луча и световое пятно с 40 см:


Питание для фары взял из банки (3sx2p, ок.7 Ач, ок.12В) на литии:






Insum.
Отлично подойдет в качестве основного источника света на водный транспорт, как поисковый или стационарный фонарь.
В качестве фары на велосипед или мопед использовать можно, но нужно сделать шторку, иначе будет слепить.

Из плюсов:
+ Хорошая освещенность и широкий охват
+ Качество изготовления

Замечания:
— Скудный комплект креплений
