Фонарь Sofirn SP31A - и снова он - Sofirn


Хочу предложить на Ваш суд обзор на фонарь Sofirn SP31A. Всем, кому интересно милости прошу под кат.

На момент заказа обзоров на этот фонарик еще не было, но почта отличилась, и посылка шла ко мне больше, чем полтора месяца, так что приношу извинение за повторный обзор, надеюсь, что смогу что-то добавить к тем обзорам, которые были написаны ранее.
Фонарь приехал ко мне в простой картонной коробке без каких-либо опознавательных знаков, единственная надпись на коробке гласит что ее содержимое было сделано в Китае.

Комплект поставки
Фонарь
Аккумулятор 2800 мАч
Зарядное устройство
Кабель USB
Инструкция
Карточка продавца
Темляк
Резиновые уплотнители



Аккумулятор был изначально вставлен в фонарь и изолирован картонным кругом.

Спецификация с сайта:
1. Модель: SP31A
2. Светодиод: CREE XPL2 срок службы 100000 часов.
3. Цветовая температура: 5350-5700 К
4. Рабочее напряжение: 2,8-8,4 В
5. Поддерживаемые батареи: 1 шт. 18650 батарея
6. Размеры: 158,8 мм (длина) × 22,6 мм (диаметр) × 46 мм (головка)
7. Вес нетто: 150 г (без батареек в комплекте)
8. Материал корпуса: алюминий 6061 авиационный изготовлен на станке с ЧПУ
9. Уровень водонепроницаемого уровня-IPX7
10. Защита от нарушения полярности.
11. Память режимов: есть помнит последний режим, использовавшийся дольше 2 секунд


Фонарь относительно небольшого размера, его длина всего 16 см, но его общий вид немного портит слишком крупная голова, как по мне отражатель и голову вполне можно было делать в половину от этого размера. Диаметр фонаря со стороны аккумуляторного отсека составляет 24 мм, а вот со стороны головы фонарь расширяется до 46 мм. Диаметр в районе радиатора 35 мм и, по-моему, это как раз тот размер, на котором стоило остановиться конструктору.
Вес фонаря без аккумулятора 148 грамм.

Пару слов про управление
Производитель применил в этом фонаре довольно интересную систему управления.
Первое что стоит отметить это не одна, а две кнопки каждая из которых имеет свою функцию.
Первая кнопка располагается на торце фонаря и предназначена для включения выключения фонаря, она полностью разрывает цепь питания, поэтому никакого ждущего режима (как это бывает у фонарей с боковой кнопкой) тут нет, простой и понятный выключатель с четким щелчком при срабатывании.
Вторая кнопка расположена на боку фонаря и служит для выбора режима работы. Всего в фонаре предусмотрено 6 режимов работы.
Первые четыре — это режимы постоянного свечения они переключаются по порядку одиночным кликом по кнопке выбора режима. В инструкции режима называются: лунная ночь, минимальный, средний, максимальный.
Помимо режимов постоянного свечения есть еще два режима мерцания, первый из них это сигнал SOS, для его включения нужно выполнить двойной клик по кнопке режимов.
Второй режим мерцания по задумке конструкторов предназначен для использования фонаря в качестве вело фары, в это режиме фонарь светит на средней яркости и примерно раз в две секунды быстро три раза повышает яркость до максимума и назад на среднюю. Не знаю насколько такой режим эффективен в качестве фары, но могу отметить что такой мерцающий свет и правда с одной стороны обращает на себя внимание, а с другой не так сильно утомляет глаза в отличие от стробоскопа.
Также производитель заложил в драйвер несколько функций защиты.
Первая функция защиты спасает фонарь от перегрева, при работе на максимальной яркости в течении трех минут фонарь автоматически переключается на средний уровень яркости, при желании его можно назад переключить на максимальную яркость еще на три минуты.
Вторая функция защиты спасает забывчивых пользователей от разряженного в неподходящий момент аккумулятора и заключается в том что через 30 минут работы на режиме средней яркости фонарик автоматически переключается на режим минимальной яркости.
Ну и третья функция защиты предназначена для защиты аккумулятора от глубокого разряда, после падения напряжения на аккумуляторе ниже трех вольт фонарь начинает мигать три раза каждые полторы секунды, а при падении напряжения ниже 2.8 вольта фонарь мигает непрерывно в течение 1 минуты и выключается.
Начнем разборку.

Для разборки нужно открутить безель и вытащить из головы алюминиевый отражатель, под прячется традиционная звезда с распаянным на нес светодиодом. В этот раз производитель решил дополнительно закрепить светодиод, прижав его к корпусу небольшим шурупом.

Провода от контроллера к светодиоду очень короткие поэтому для разборки их нужно отпаять, и извлечь из корпуса звезду со светодиодом.

Толщина радиатора светодиода 1,72мм материал желтого цвета, похож на медь или латунь.

Производитель не забыл промазать между радиатором светодиода и корпусом фонаря термопастой и даже пытался отполировать площадку под радиатор, но, как и на других моделях этой фирмы по центру осталось небольшой углубление, залитое краской.

Уже не первый раз разбираю фонарик Софирн и во всех есть такая крашеная яма под светодиодом, видно это особенность производства.
Забегая, немного вперед отмечу что внутри под кнопкой есть резиновая мембрана, предохраняющая фонарь от попадания воды.

Дальше для разборки головы нужно отвернуть гайку, удерживающую драйвер, резьба на гайке левая так что откручивать необходимо в обратную сторону.
И вот, собственно, сам драйвер.

Мерцание
Как обычно оно есть, но на довольно высокой частоте если я правильно посчитал получаться около 25 килогерц (на осциллографе время стоит на 10 мкс).

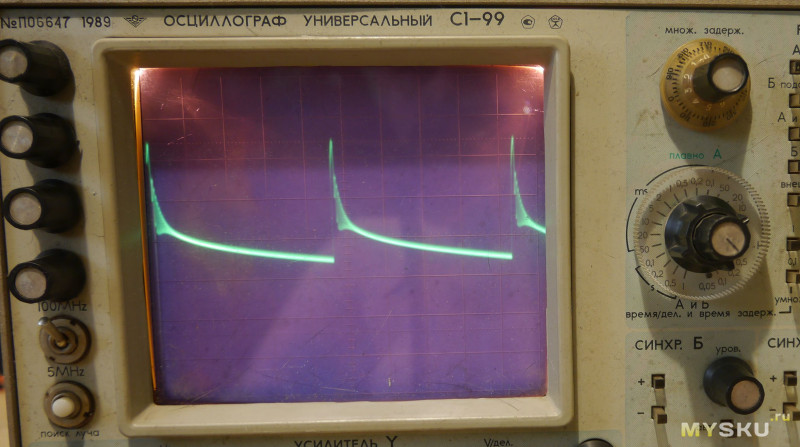

Вот так на осциллографе выглядит режим лунный свет.

А это хвостик импульса немного подробнее.

Минимальная яркость.

Средняя яркость.

На максимуме аккумулятор подключается постоянно так что единственный режим, в котором нет мерцания это максимальная яркость.
Ток и температура
По советам в коментах из моих прошлых обзоров поменял щупы на мультиметре, так что теперь показатели тока стали побольше.
Максимальная яркость почти 2 Ампера.

Средняя яркость 0,77 Ампера.

Минимальная яркость 0,06 Ампера

Режим лунный свет, тут пришлось перевести амперметр в более низкий предел измерений и получился ток в 3,1 мА

Как уже писал выше фонарик автоматически отключает режим максимальной яркости через 3 минуты работы, но если упорно включать яркость назад на максимум, то за 10 минут его вполне можно прогреть до 46 градусов.

Температура самого светодиода гораздо выше, при подключении щупов осциллографа случайно коснулся силиконовым чехлом на крокодиле щупа самого светодиода и чехол задымился.
Яркость
Все фото делал на мануальном режиме, выдержка 1 с диафрагма 4.0
Максимальная яркость.

Средняя яркость.

Минимальная яркость.

Лунный свет.

Перепад по яркости от лунного света до максимум просто огромный и, хотя на фото кажется, что в самом минимальном режиме фонарик ничего не освещает на самом деле это не так и даже этой яркости вполне хватает для освещения земли под ногами.

И небольшой вывод
В целом фонарик нормальный, меня даже чем-то зацепил такой вариант управления и, хотя он немного странный, но тоже имеет права ну существование (как минимум нет нужны отбивать пальцами чечетку что бы снять фонарь с блокировки). Из того что не понравилось, как по мне слишком уж большая голова фонаря, ее вполне можно было сделать в половину меньше и ничего не потерять. Ну и второй минус — это слишком большой перепад яркости между режимами яркости, вполне можно было сделать не 4 уровня яркости, а штук 6-8 тем более что контроллер все равно стоит.

И как положено, она традиция

Заранее приношу свои извинения за орфографию и грамматику текста, все допущенные ошибки сделаны не специально, а только по незнанию и в связи с несовершенством программ автоматической проверки текстов.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
