Корпус для модулей RD [ На примере DPH-5005C]. Стоит ли покупать?


Недавно я делал обзор на два модуля питания от компании Ruideng, это RD DPH-5005C и RD DPS-5020 . Для DPS-5020 делал корпус сам, а для DPH-5005C решил опробовать готовое решение, которое предлагает производитель.


Корпус приехал как и модули питания, в пенопластовой коробке:


На корпусе имеется наклейка с совместимостью моделей с корпусом:


Сам корпус металлический, серого цвета.Покрытие, похоже, порошковой краской. На ощупь поверхность слегка шероховатая:


Имеет размеры:


Толщина металла приличная, чуть больше 1 мм:


Корпус разбирается на две части, крышка крепится на 4 винта с двух сторон. Однако изначально крышка привинчена только на 2 винта с каждой стороны. И вот тут есть небольшая ложка дегтя. Верхние отверстия в крышке под винты не точно совпадают с резьбовыми отверстиями на второй части корпуса:


Внутри корпуса были положены все необходимые комплектующие:

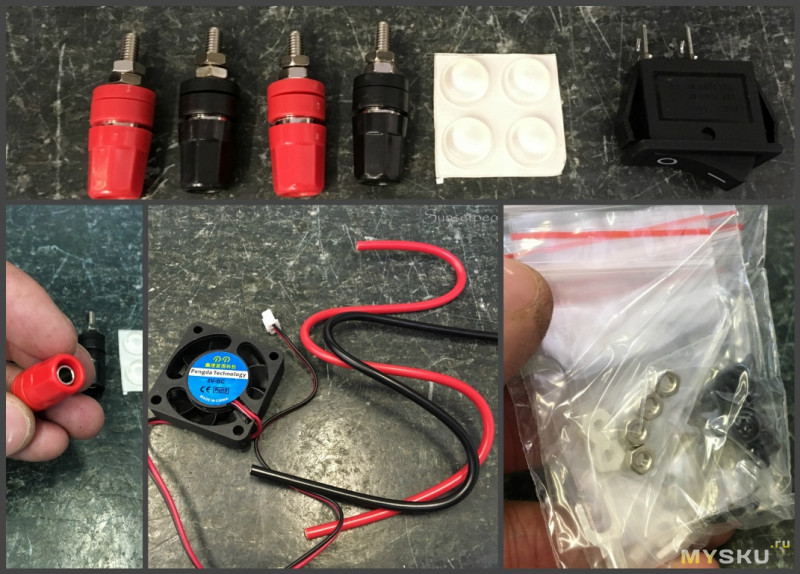

4 контактных клеммы, провода, U-образные коннекторы, тумблер, резиновые самоклеящиеся ножки, гайки, болты, вентилятор:


Плата контроллера для питания вентилятора:


Жилы питающих проводов довольно- таки толстые, сечение похоже на 2,5 мм:


Приклеил ножки:


Привинтил клеммы:


Плата модуля USB крепится через пластиковые проставки, они сильно торчат снизу и упираются в поверхность стола, поэтому я оплавил их с помощью паяльника:


У вентилятора уже имелся провод с коннектором, а вот на плате место под разъем есть, а самого разъема почему-то нет… Я припаял питание вентилятора непосредственно к плате, на место распайки тумблера впаял перемычку, так как решил тумблер подключить напрямую к клеммам а не через плату:


После пайки и сборки начинка выглядит так:


Места для bluetooth модуля не отведено, и это понятно, ибо разъем на плате для подключения только одного модуля. Можно, конечно, сделать переключатель на корпусе и соединить оба модуля через него, и выбирать какой модуль использовать самому, не разбирая устройство и не переподключая шлейф, но это уже другая история.

Я все-таки смог вкрутить все 8 винтов, по 4 с каждой стороны, крепящих крышку.


Есть небольшие зазоры сверху между крышкой и корпусом, я бы не сказал что они критичные, но они есть:



Insum.

Сейчас многие скажут что полторы тысячи рублей дорого за это. Да я и сам считаю так, но если есть лишние деньги и не хочется возится с изготовлением корпуса, то можно купить. Корпус вполне сносный, выглядит хорошо, но дело в том что все же требует доработки со стороны производителя. Это касается и не соосности отверстий крышки, и наличия зазоров между корпусом и крышкой, требуются доработки подключения вентилятора все же через разъем а не пайкой, то есть допайкой самого разъема на плату, добавление в комплектацию клемм для тумблера (он подразумевает подключение без пайки) было бы тоже плюсом.
