Самодостаточная электронная USB нагрузка LD25 с активным охлаждением.


Небольшой обзор и проверка работы новинки от компании Ruideng- электронной 25- ваттной нагрузки с входами USB-A, USB-C и micro USB и индикатором.


Электронная нагрузка LD25 представляет собой не просто устройство регулируемого стабилизатора тока, а еще и индикатор тока, напряжения и суммарной мощности потребления нагрузкой.

Вскрываем упаковку.


Нагрузочное устройство выглядит интересно и немного отличается от более дешевых аналогов, своим функционалом.


Размеры:


Технические параметры:


Имеем три различных входа USB-A, USB-C, micro USB:

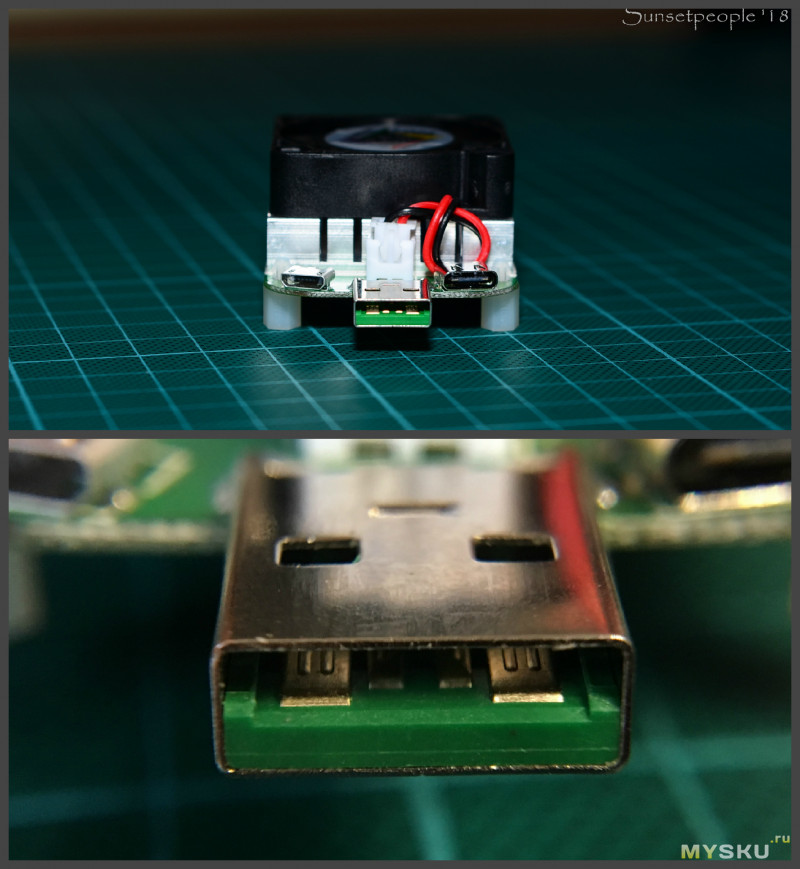

USB-A видно имеет увеличенные контакты для поддержания заявленного тока до 4А:

USB-С также заявлен на работу до 4 А, а вот USB mini рассчитан на ток до 2А.

Активное охлаждение способствует нормальной работе устройства и исключает перегрев силовых компонентов.
Есть защиты от перегрузки по мощности, перенаряжения и температуре нагрева.

Имеется сборка из семисегментных светодиодных индикаторов для отображения параметров:

Две кнопки отвечают за включение устройства и переключение между отображаемыми параметрами.

Схемотехника устройства представлена на обратной стороне платы:


Здесь и регулируемый стабилизатор тока LM317, и биполярный транзистор TIP 122 (100В,5А):


Также на плате имеется пара операционных усилителей LM358, сдвиговый регистр 74HC595D для семисегментных индикаторов и управляющий микроконтроллер N76E003AT20:


Для плавной регулировки тока нагрузки присутствует подстроечный резистор 10 кОм:


Надо сказать, что регулировка действительно очень плавная.

Начну с того, что показания очень плохо читаются с сегментов, все сливается и рябит в глазах, полагаю, нужно было поставить все же индикаторы зеленого свечения:


Чем хуже освещение, тем значения читаются лучше, но все же, красный цвет раздражает.


Я сравнил показания тока с источника и с индикатора, вопросов к точности не возникло:


Нагрузка действительно держит 4А, при этом радиатор довольно горячий даже при работе вентилятора. Вентилятор включается автоматически и работает с перерывами на малых токах, и постоянно, если нагрев превышает допустимые значения.


И все же, что мне понравилось в нагрузке больше всего так это наличие индикатора. В нашем случае нагрузка выполняет в каком- то смысле еще и роль урезанного USB -доктора.
При тестировании следует переключится на индикацию напряжения и, плавно изменяя ток резистором, добиться желаемого падения напряжения, затем перейти в индикацию тока и зафиксировать параметр, при котором это произошло. В любом случае, эта нагрузка- отличное дополнение к тестерам.



Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
