Аккумуляторный настольный светильник мультибелого света. Препарирование, ремонт и незамутненная радость обладания.


На момент написания обзора у меня происходит монтаж оборудования новой залы в одном кормительно-развлекательном заведении. Помимо прочего освещения, встал вопрос о светильниках на столы. Чтобы и без шнуров, и чтобы не в глаза, а на стол светили. Пошуршал в интернете пару вечеров — нашел подходящие. Для пробы заказал один.
Что я получил в итоге, можно посмотреть внутри. Опыт оказался интересным, хотя и не совсем таким, какой я ожидал.

Светильник продавец отправил быстро, e-packet привез посылку оперативно. Даже, я бы сказал, излишне оперативно, проявив неуместное рвение.
Собственно, вот.


Картонная коробка почему-то не спасла светильник. Даже как-то вот не ожидал такого подвоха.

Рассеиватель с крышкой отломан от шарнира, на котором крутится голова.

Про бодания с продавцом рассказывать не буду, а то опять администрация скажет, что я жалюсь на произвол китайских жуликов мастеров маркетинга (их я победил, если што) и завернет рассказ.

Короче, дабы не демонстрировать заказчику, как говорило одно низкорослое вьючное животное: мой любимый цвет… мой любимый размер... как оно должно было быть, но не случилось, пришлось вскрыть пациента и приделать ему его светлую голову взад.

Для начала вскроем крышку головы. Достаточно отжать край рассеивателя и отщелкнуть его по кругу.

На крышке стоит плата со светодиодами холодного и теплого света. К ней идут три провода из глубин светильника. Провода отпаять, крышку отложить в сторону.

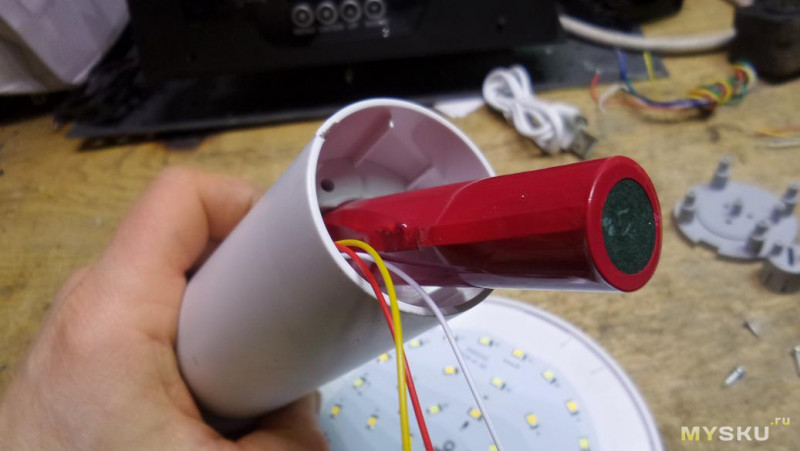

Теперь перемещаемся вниз и разбираем тушку больного. Снизу аккуратно отклеиваем мягкую прокладку и выкручиваем четыре самореза.

Снимаем нижнюю часть с метеоритным железом внутри для пущей устойчивости.
Наблюдаем плату управления. Разъем, светодиод, контроллер заряда, чип, пара силовых транзисторов и обвязка.

Чип без маркировки.

Сенсорная медная пластинка.

Откручиваем три самореза платы и под ней наблюдаем еще три самореза.

Их тоже долой. И нам открывается волшебный вид на — кто бы мог подумать! — еще три самореза.

Ладно-ладно, это последние. Откручиваем их и добираемся ужо до крепления самой головы (попутно вытащив на свет божий и аккумулятор).

Теперь осталось всего лишь открутить еще два самореза и разобрать шарнир, который позволяет голове наклоняться.

Получаем в итоге кучку пластмассовых деталей.


Ремонт примитивный. Берется кусок стальной трубки с внешней резьбой, на которых собираются большинство известных мне светильников и гайка к ней. Край резьбы нагревается и вкручивается в остаток шарнира. На трубку надевается рассеиватель и прижимается гайкой. Вуаля!


На резьбу капнуть немного клея для фиксации.

Теперь, теоретически, можно собрать всё взад, но я бы не торопился. Штука в том, что аккумулятор там… как бы то сказать помягче… не совсем чтобы 1200мАч (я намерял литокалой только 650). Помимо этого еще и плата защиты, которая припаяна к выводам аккумулятора оказалась просто мертвой, позволяя аккумулятору разряжаться практически до нуля.

Кстати, при максимальной яркости с этим аккумулятором светильник работает около 2 часов.
Взять немного пожилой, но еще вполне бодрый аккум из старой батареи ноута и контроллер из мертвой батареи телефона и соединить их на коленке — дело пары минут. Пациент благодарно отработал на этой связке около 6 часов. Я полагаю, что этого вполне достаточно для решения поставленных перед ним задач.

Ну и немного описания работы светильника.
Переключение режимов происходит коротким касанием сенсора. Холодный-выкл-теплый-выкл-смешанный-выкл. Яркость каждого из режимов осуществляется долгим тапом. Яркость каждого из режимов запоминается.
При подключении шнурка для заряда (в комплекте идет только шнур (премерзкого качества (зато красивый белый))) загорается светодиод, который по окончании зарядки гаснет.
Холодный.

Теплый.

Оба вместе (типа, дневной).


ЗЫ: за творческий беспорядок на рабочем месте сорян, параллельно шел ремонт светового прибора, разгребать стол было неохота. Да и фотографировал просто, чтобы запомнить, что куда для обратной сборки.
ЗЗЫ: заказчикам светильник понравился, нужное количество заказал ужо у другого продавца со склада в России. Жду.
