LCD экран для одноплатника, часть 3, 2560*1440 , разумная стоимость и размер 5.5 дюйм. Конечно же IPS


Японская матрица, японский преобразователь, китайская цена
Мои предыдущие обзоры по выбору качественного дисплея для одноплатника
mysku.ru/blog/aliexpress/72287.html — уже с тачскрином, но 1) Амолед — выгорит рано или поздно 2) цена — 100 долларов

mysku.ru/blog/aliexpress/72366.html — отличный IPS, недорогой, но 1) 8.9 дюйм — а это часто слишком много 2) танцы с настройками во избежании мерцания экрана

И вот третий вариант. И этот третий, наверное, можно считать максимально универсальным.
Матрица — Sharp LS055R1SX04, 5.5 дюйм, 2560*1440 точек, контраст 1:1300, яркость до 450 кд/м2 (сильно зависит от электроники)
В данной версии используется преобразователь HDMI- MIPI DSI от TOSHIBA. Такой же, как и в моем амоледном экране. Продавец сейчас активно предлагает именно этот преобразователь, он даже стоит дешевле, чем на отечественном китайском чипе. Вероятно первый блин у них вышел комом, проблемы с мерцанием, выходом из режима сна сделали более выгодной продажу преобразователя на японском чипе, такие вот гримасы рынка. Впрочем конкретно этот продавец пока еще работает на звездочки, что можно заметить по ценам, они то «30 баксов», то «50 баксов», то бишь так, лишь бы не в убыток. Таобабление показало, что это так и есть, на Тао — цены даже выше.

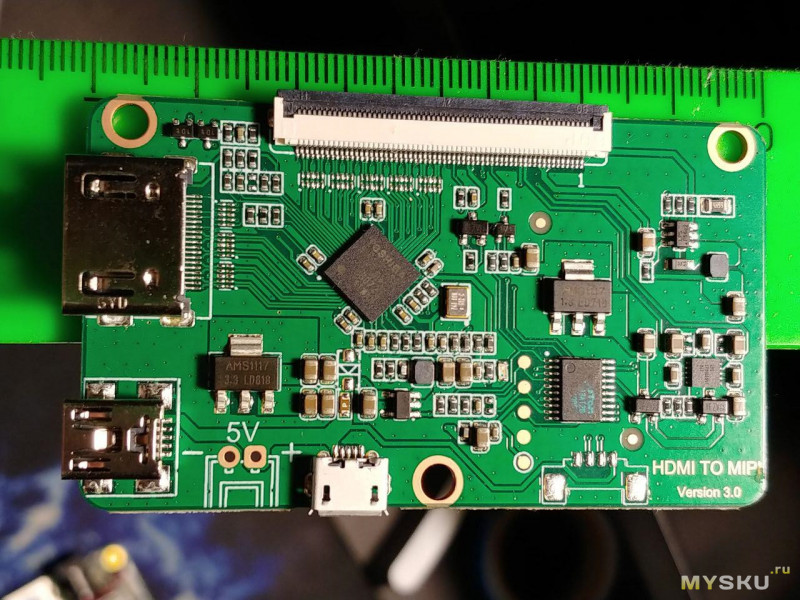

Плата преобразователя заметно меньше предыдущих версий, 70*40 мм

Сохранили mini-USB разъем, но добавили еще и micro-USB.
Это весьма радует, в моих закромах уже мини и не найти. И тот, и другой — служат для питания дисплея и преобразователя интерфейсов.

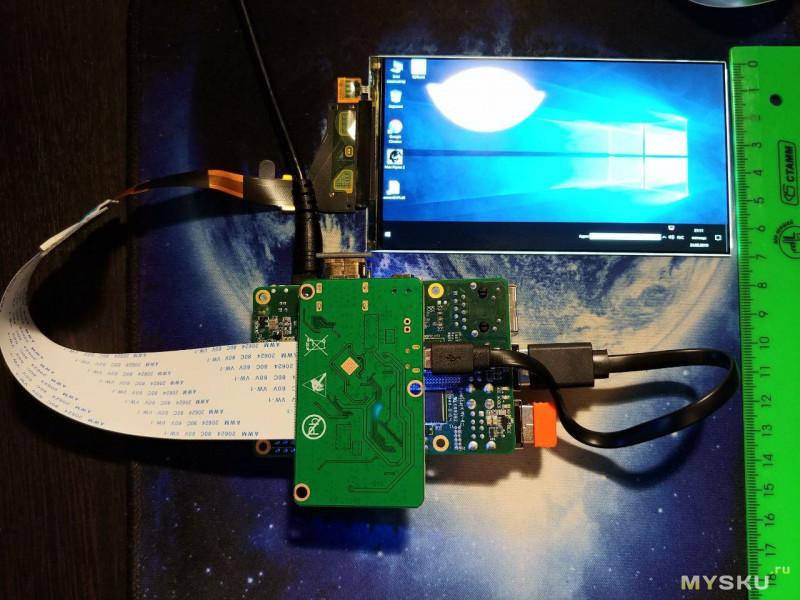

По габаритам хорошо спелся с UpBoard, «атомной малине» на Z8350

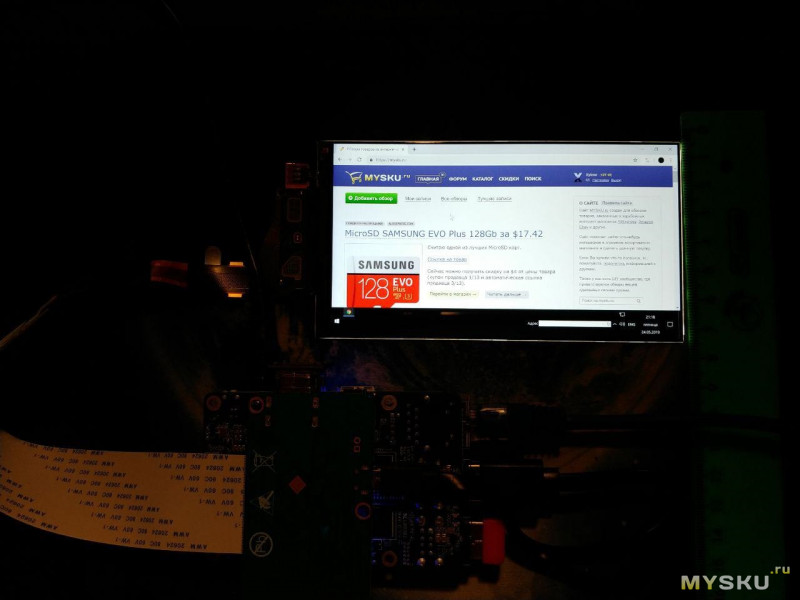

Это Windows. Что не пишите, а итог предсказуем — заработало сразу после включения.

Экран в меру яркий, на вскидку 200 кд/м2. Для максимальных 450 очевидно надо изменять номиналы токового шунта на плате — пока без надобности.

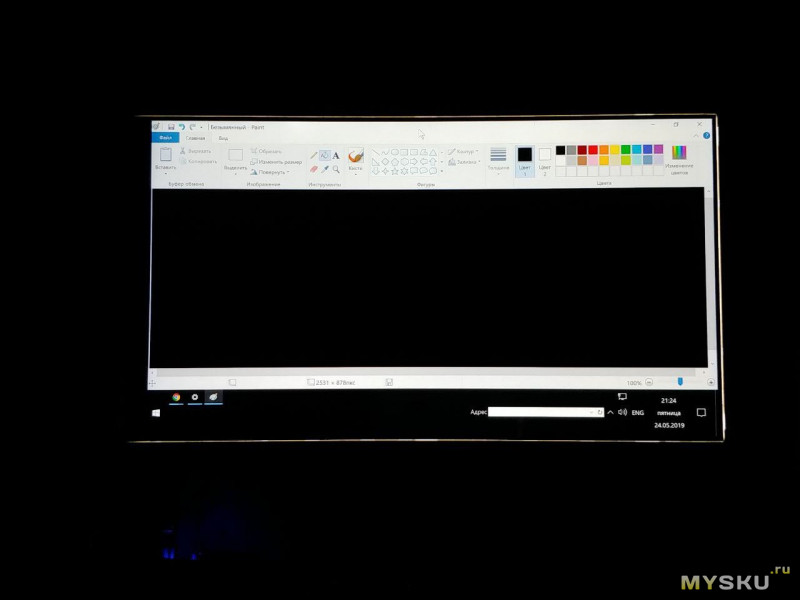

Очень хороший контраст для IPS — черный, конечно, не амоледный, но весьма достойный. Это не непонятные поделия, которые упорно продают DIYщикам со светло-серым-синим «черным».

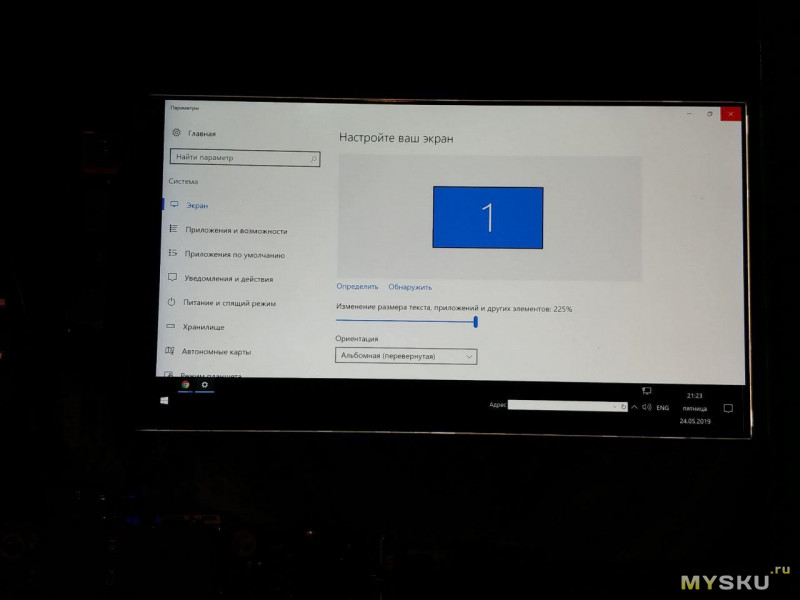

От идеи использовать его без масштабирования в Windows лучше откажитесь сразу. Под линзой то все отлично, при размере точки в 0.047 мм экрану без разницы — все отобразит, только мы ничего не увидим толком. Выбрал 225% — (собственно больше и не предлагалось)


Муся при таком масштабе выглядит так

Углы обзора отличные, It's a Sony Sharp.



Подключение к Raspberry PI тоже не составило особого труда, небольшая правка config.txt

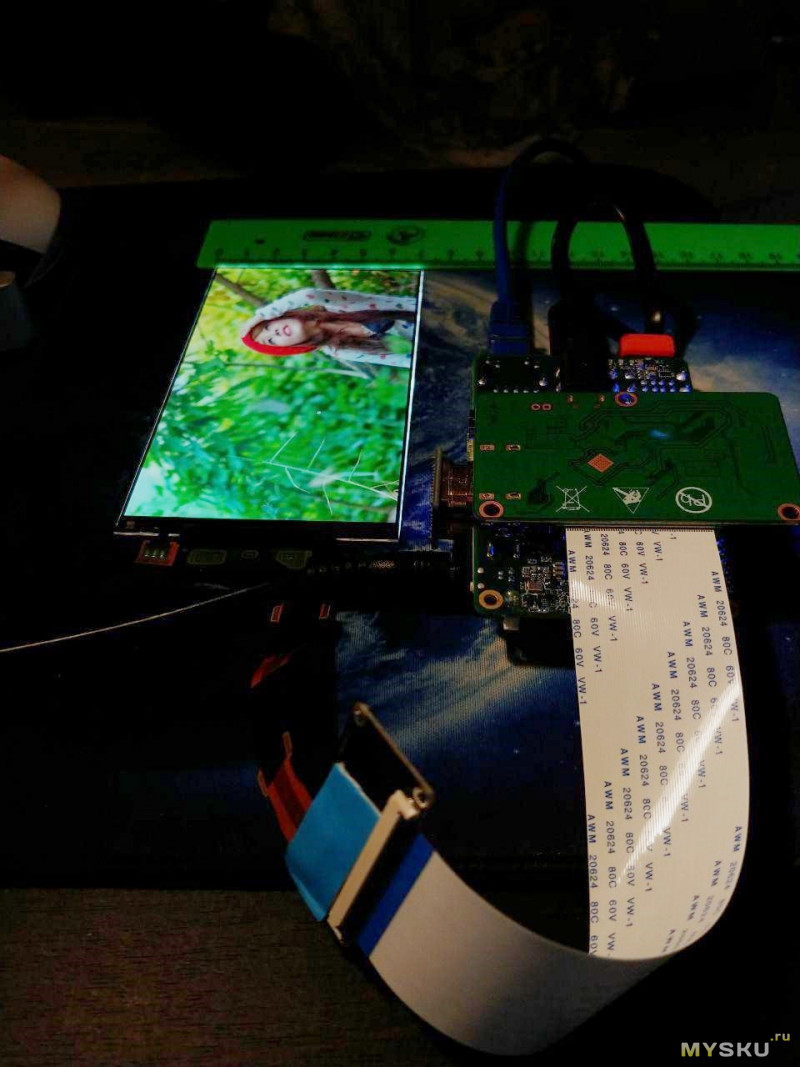

и без всякого мерцания, свойственного предыдущим версиям преобразователя Линукс подает признаки жизни


О минусах. Тут обычный цветовой охват, нет любимых мной насыщенных цветов. Все хорошо, но мультяшности нет. Sharp говорит о 70% NTSC, где-то уровень Aple Cinema не более, стандартный. Мои мониторы LG имеют более широкий охват. Ну а амоледный вариант подобного дисплея конечно же не оставит никому тут шансов.
В целом данный дисплей я считаю лидером по цена/качество из моей тройки. Он не требует подгонки частот, ничего не мерцает, работает из коробки, имеет привычный и удобный размер, очень высокое разрешение, отличный контраст. Тачскрин именно для него я пока не подбирал, определяюсь с чертежами корпуса своего плеера, после чего станет понятнее. Скорее всего возьму несколько большего размер «дигитайзер», может дюйм на 6, оставшееся место будет использовано для других органов управления.

В заключении большая благодарность сообществам любителей 3D принтеров, благодаря им подобные экраны и стали вполне доступны (вернее связки — «дисплей+преобразователь»). Ведь это основа и сердце фотолитографического принтера. Такой же комплект можно взять и без подсветки уже, для принтера или проектора.
Я уже хотел поставить точку вообще на подборе дисплея, но есть еще интересный вариант 7 дюйм 1920*1080. Интересен тем, что имеет один только канал MIPS DSI 4 Lanes, имеет драйвера под Линукс и есть приличная надежда запустить его прямым подключением к Orang PI Win либо Nano PI T3. Тогда он станет лидером по цене на качество, но, думаю, только для меня, ибо упомянутые платы не самые бюджетные.
Планирую купить +45 Добавить в избранное +60 +96
свернуть развернуть
Комментарии (51)
RSS
+
avatar
  • 2gusia
  • 25 мая 2019, 01:53
0
Посчитал, 534ppi однако. Подскажите, зачем такое разрешение может понадобиться? Кроме 3D принтера, конечно.
Ну и IMHO спеки бы неплохо, установочные размеры прежде всего
+
avatar
  • Xylene
  • 25 мая 2019, 02:03
+2
Ну прямо такое уж сложно сказать, но могу сказать точно, как я получил 8.9 2560*1440 и увидел, как на нем смотрятся шрифты… Через неделю купил 4К монитор, через две — второй. Там конечно не 530ппи, но хоть что-то, ибо после такого 2560*1440 на 27 дюймах смотрятся как манная крупа, а 2560*1080 на 29 — как майнкрафт.
129*71 общий габарит
+
avatar
  • 2gusia
  • 25 мая 2019, 02:28
+1
Да я верю, но это ж 109 ppi. Ну 300, ну 400 с хвостиком как у ретины. Но 500+ то куда… Лишняя нагрузка и на глаза и на железо
+
avatar
  • Xylene
  • 25 мая 2019, 02:34
+2
да как сказать, и как считать… кто-то приводит выкладки с учетом углового зрения человека, другой уточняет, что разрешающая способность одна — когда надо две звезды на темном небе отличить, и совсем другая на травке. По моему опыту — 367 ppi — это уже заметная шерховатость и зернистость (самсунг а9, 1920 1080 6 дюйм), LG V30 — 537 ppi — уже вообще не вижу зерна. Так что где то с 540 ppi начинается «верность воспроизведения» и похожесть на бумагу. Если не видеть лучшего, то и 150 ppi когда то казались очень ровными. К хорошему быстро привыкаешь. Заметно это.
Но это рассуждения «вообще о жизни». Дело в том, что из доступных дисплеев рассматривать что либо типа 800 на 480 не имеет смысла вообще, это 99% ТН матрицы, с жуткими углами. Бывают IPS, но тоже очень так себе. А ценник даже выше. Какой смысл платить больше и получать меньше? Благо для задач одноплатников в DIY производительность граафического ядра неважна, кнопочки отрисовать любой успеет.
+
avatar
  • 2gusia
  • 25 мая 2019, 02:50
+6
Разрешение глаза угловое 1-2'(минуты) Дистанция аккомодации от 10 см (молодые люди) — 50 см (большинство людей от 50 лет и старше). Если взять 1' и 10 см, то пиксел будет 0.03 мм что соответствует аж 846ppi.
Так что если вам повезло с глазами и годы молодые — то вынужден вам поверить что вы видите разницу 400 и 500 ppi. Убедили, держите плюс и за коммент и за обзор. Сам давно такие вещи не вижу.
+
avatar
  • Xylene
  • 25 мая 2019, 02:56
0
немолодые, 41, правда очки с -1 только год как ношу. Тут на подсознании понимаешь разницу, и чтобы ее понять надо просто попользоваться некоторое время чем-то лучшим. Я и не спорю, что для моих целей вероятно 960 на 640 хватит, только они либо амоледные и не подключить, либо TN и такое в свой DIY ставить только если на задней стенке. А по качественным дисплеям (углы обзора, контраст) — на таком разрешении в основном и можно найти, не ниже
+
avatar
0
На 720p уже тяжко браузить со смартфона, например, мелкие шрифты очень плохо читаются, FHD для такого размера экрана — нормально )
+
avatar
0
Лишняя нагрузка и на глаза
Наоборот эти ваши кубики — нагрузка. Сходите в любой магазин и посмотрите такие смартфоны в живую. Только не амолед, там пентайл, на треть субпикселей меньше.
+
avatar
  • 2gusia
  • 25 мая 2019, 11:42
0
Имею в виду мелкие детали интерфейса. А они будут, идеальных интерфейсов не бывает
+
avatar
0
Конечно будут, и эти мелкие детали на экране с большей плотностью пикселей видны лучше.
+
avatar
+6
в вр-шлеме такое может понадобиться
+
avatar
  • Xylene
  • 25 мая 2019, 02:14
0
это да, но для них есть наборы сразу на два экрана. Правда стоят неприлично, от 13 тыщ
+
avatar
  • 2gusia
  • 25 мая 2019, 02:25
0
Ок, спасибо
+
avatar
+1
с тех пор как мы стали выпускать мощные процессоры, вам потребуются экраны высокого разрешения

чем больше пикселей — тем чотче и ровней картинка
+
avatar
+1
преобразователь HDMI- MIPI DSI от TOSHIBA
А есть такой более универсальный: + RCA (разъём)?
+
avatar
  • Xylene
  • 25 мая 2019, 10:46
+2
Не встречал. Да и 2560*1440 через VGA,\композит… хм
+
avatar
0
У меня есть матрица с айрада 10 дюймов, можно его подкючить к малинке через похожую платку?
+
avatar
  • firej
  • 25 мая 2019, 10:04
+2
достаточно немного поискать
например habr.com/ru/post/177611/
+
avatar
  • Xylene
  • 25 мая 2019, 10:46
+1
Это eDP панель, с ними проще.

У того же продавца поглядите, что-то ссылка не получилась
+
avatar
  • Xylene
  • 25 мая 2019, 10:58
+1
Что то завис коммент. Вкратце — есть такие платы там же
+
avatar
0
А тачскрин они пробрасывают или он отдельной деталью и отдельным разъёмом у ipad-ов?
Есть ли дешёвые китайские планшеты с дисплеями эквивалентными айпадовому, чтоб с минимальными заморочками повесить на стену и в браузере одну страницу на полный экран крутить?
+
avatar
  • Xylene
  • 26 мая 2019, 18:22
0
китайские планшеты с дисплеями эквивалентными айпадовому,
чего-то мне кажется что фраза противоречива сама по себе.
По тачу я видел только накладки с отдельной платой, но утверждать что их нет не возьмусь.
+
avatar
0
Ну вроде видел обзоры…
Т.е. где-нить на авито не найдёшь экран вместе с тачем? Только что-то сверху приклеивать?
+
avatar
+1
интересно, что если переделать дешёвый LCD проектор? Размеры то сопоставимы, получится вменяемое разрешение. Для IPS матриц, наверное, прийдётся поменять источник LED
+
avatar
  • Xylene
  • 25 мая 2019, 10:45
0
У IPS матриц малый коэффициент пропускания света, я разбирал как-то. Если судить по автовыдержке фотоаппарата, то и 5% не будет. И основной смысл IPS — угол обзора, в проекторе не нужен. Мне кажется доя проектора лучше TN или PVA\MVA
+
avatar
  • puzoid
  • 25 мая 2019, 20:08
0
Китайцы с конца 2018 начали ставить tft ltps матрицы 1080. Народ очень хвалит картинку. Большой скачёк по цветопередаче вышел. Даже по видео на ютубе видно большую разницу.
+
avatar
  • Xylene
  • 25 мая 2019, 22:02
0
IPS ность матрицы не имеет отношения к цветопередаче
+
avatar
0
Эх, мне бы экран 5-5.5" 720р с HDMI интерфейсом за вменяемые деньги (хотелось бы дешевле, чем этот экран).
+
avatar
0
Извиняюсь за второе сообщение, истекло время редактирования первого.
Помогите найти аналог разбитого экрана. На али находил, но там была доставка дороже самого модуля. Определяется как экран разрешением 800х480, других разрешений нету. Так скрин не особо нужен, если что — отсюда переставлю.
Фото модуля:



+
avatar
0
Гуглится-же оригинал. Вот немецкий магазин электроники:
ссылка 48 Евро без доставки, вот список реселлеров на территории Евросоюза для Joy-It: ссылка
В принципе, вам подойдет любой HDMI-совместимый дисплей, но придется покопаться с настройками разрешения экрана. На ебей еще гляньте.
+
avatar
0
48евро — это ппц дорого. Весь этот модуль стоит дешевле (25-30 $). Буду искать дальше. На Али находил дисплеи с такими параметрами, но там доставка была больше 50$.
+
avatar
+1
Будете ещё дисплеи покупать — пишите. Очень любопытно. Я сам занимался подключением одноплатников и Windows железа к автомобильным экранам.
+
avatar
  • Xylene
  • 25 мая 2019, 18:11
0
Да похоже придется продолжать поиски идеального… мой амоледный уже признаки выгорания подает ((
+
avatar
0
Конечно посчитать не лень, но добавить реальный размер в «см» было бы неплохо.
+
avatar
  • DisDis
  • 26 мая 2019, 11:13
0
Xylene, может вы мне поможете настроить 8,9 экран из предыдущего обзора? Под малину получилось завести только без kms драйвера opengl, с kms драйвером неподхватывается никак, X не стартуют и пишет что нет modpreset для HDMI. Настраиваю на Ras 3A+. Под линуксом на ноуте претензий к экрану нет, забавно что после малины и настройки hdm_timings и переподключения экрана к ноуту он мерцает, если отключить питание и подождать 1-2мин, то на ноуте опять всё ок.
поможет ли смена конвертора из этого обзора?
+
avatar
  • Xylene
  • 26 мая 2019, 11:51
0
вы глубоко копнули, я до этого не доходил. Вот вообще с драйверами openGL ничего не знаю (( Завел тогда под малину нормально, а OpengGL и подобное мне без надобности, поэтому не копал. А насчет конвертера — лучше спросить продавца, он писал, что вроде у новых решена проблема фликера, но он на иглише плохо, может вообще не о том речь. Видимо копать вам придется, на то он и DIY а не готовый монитор «все работает из коробки»
+
avatar
  • DisDis
  • 26 мая 2019, 12:07
0
Это достаточно просто сделать
sudo raspi-config
7 Advanced Options -> A7 GL Driver -> G1 GL (Full KMS)
Перегрузиться, можете проверить дисплей из этого обзора?
+
avatar
  • Xylene
  • 26 мая 2019, 12:23
0
это в обычном распбиан с сайта? Вы не забывайте, что новый адаптер у меня под эту 5.5 панель запрограммирован. Под 8.9 панель нужен иначе прошитый
+
avatar
  • DisDis
  • 26 мая 2019, 12:43
0
я про 5.5 говорю, да в обычном расбери есть такая стандартная утилита.
+
avatar
  • Xylene
  • 26 мая 2019, 13:38
0
чутка позднее, хорошо
+
avatar
0
Что за 7" матрица? Можно ссылку? Давно ищу комплект матрицы 7" и миниплаты компа с прямым подключением.
+
avatar
  • Xylene
  • 26 мая 2019, 12:25
0
LT070ME05000
aliexpress.com/store/product/7inch-HDMI-IPS-Display-1200-1920-MIPI-LCD-With-Driver-Board-USB-Touch-Support-Win7-8/4752011_32976835205.html
но пока что ни к чему еще не пробовал подключать. Там все ж переходник спаять надо, ядро собрать с другими ключами итп
+
avatar
  • kobiak
  • 27 мая 2019, 01:20
0
спасибо за обзор. очень интересна тема подключить этот экран в машину, вместо штатного.
найти б 2 din коробку на андроиде без экрана + подключить этот экран.
у меня экран и магнитола разделены, хочется так же и оставить, но вот магнитолу на 2дин без экрана найти не могу :(
+
avatar
  • Xylene
  • 27 мая 2019, 05:51
0
Не, тач же еще надо, это для самоделок с нуля мне, корпус заказывать
+
avatar
0
ощущение что это матрицы из lg g3 мобилы повально дохли, а вот экранов дофига в продаже… валяется такой же… подключить бы его ради интереса к чему нибудь…
+
avatar
  • Xylene
  • 27 мая 2019, 09:03
0
а есть уверенность, что это именно она, кроме совпадения параметров?
+
avatar
0
да нет, это больше догадки, не думаю что LG будет ставить в телефоны матрицы другого производителя. Ну а так если найти способ подключения таких дисплеев да еще и подружить его тач с малинкой, было бы очень выгодно, они на авито по 500 рублей бывают никому не нужные…
+
avatar
  • Xylene
  • 27 мая 2019, 09:14
0
тут бяда. Они все с разными разъемами, разной и часто неизвестной распиновкой, частенько еще и команды инициализации разные (правда затрудняюсь ответить насколько разные). Сам дисплей без платы у этого прода тоже не шибко дорого, 1500 р вроде
+
avatar
0
жаль конечно, все думал что его можно будет как то оживить ))
+
avatar
0
и вопрос еще к автору, на сколько эта малинка жизнеспособна? на сколько хорошо ставятся драйвера?
+
avatar
  • Xylene
  • 27 мая 2019, 09:12
0
Intel? Дрова поставил, HDMI пашет (он и без дров пашет), СOM порт пашет, GPIO пашут. А всякие тесты скорости я не гонял пока, хотя бы потому что мне это не надо.
