Довольно экономичный LCD дисплей 130*130 точек 1.6 дюйм, с важной особенностью - трансфлективный (на отражение)


Постороен на базе драйвера SSD1283A, 4 проводной SPI интерфейс.

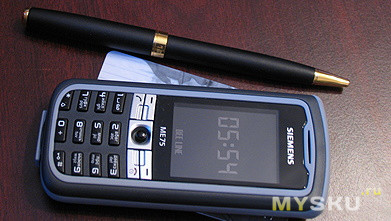

Многие видели такие экраны так давно, что уже и не вспомнят. А кто-то и вовсе был слишком молод. У меня был замечательный смарт телефон Siemens ME-75 и тогда было совсем неудивительно, что изображение на нем было видно и с выключенной подсветкой и, немаловажно, на ярком солнце.

Потом на долгое время такие дисплеи пропали из моего поля зрения.

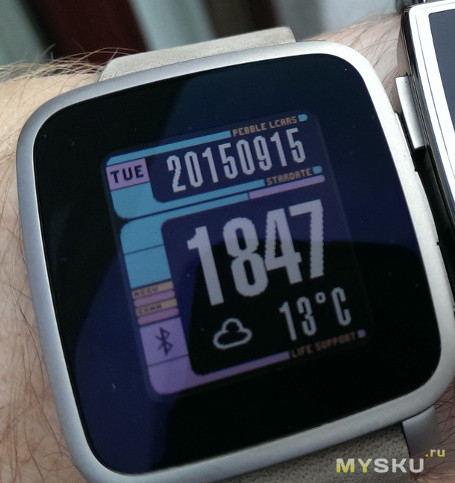

Позднее я встретился с подобными экранами в Pebble Watch

И недавно увидел их в Amazfit Bit от Xiaomi

Для DIY же ничего подобного долгое время мне не попадалось, вплоть до появления предмета обзора на Али
Размер модуля 35*54*6 мм в сборе, размер уставновленного на нем LCD составляет 35.4*39.8*2.9 мм, видимая же часть экрана — 28.86*28.86 мм.
Размер точки — 0.222 мм.
Ничего космического в технологии «трансфлективный» нет — просто под ЖК экраном размещена подложка из фольги, частично отражающая падающий свет. Благодаря ей изображение на экранах, выполненных по такой технологии, видно под солнцем и любой другой внешней засветке, причем чем она ярче — тем лучше видно изображение.

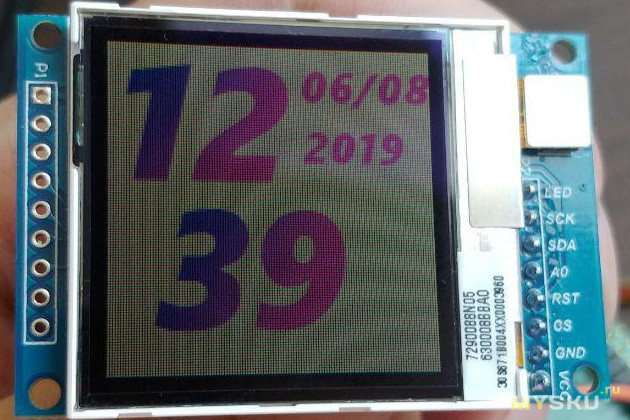

Вид с нарочно включенной в смартфоне вспышкой.


А вот без вспышки и без подсветки в пасмурную погоду у окна в офисе

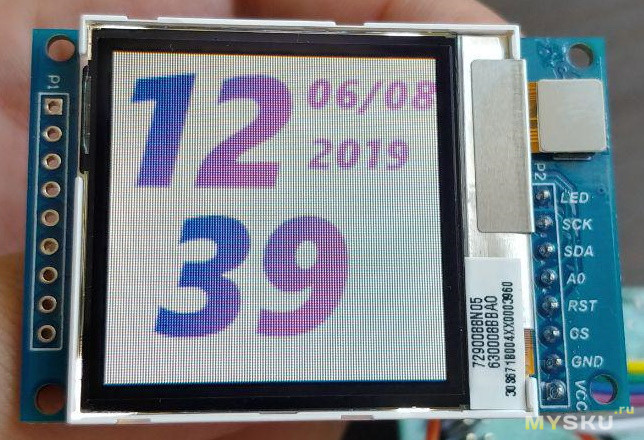

Вид с включенной подсветкой
(видимый муар — это из за съемки, в реальности все нормально)

Выполнен экран по технологии TN. Насколько я знаю — все трансрефлективные выполнены таким способом, ибо другие дают намного более низкое светопропускание, непригодное для работы «на отражение».
Но для TN — смотрится экранчик весьма неплохо. Под углами контраст хоть и падает, но остается вполне читаемым.
Питается модуль от 5 вольт, на плате установлен линейный стабилизатор на 3.3 вольта. Ток потребления работающего дисплея с выключенной подсветкой составил у меня 2.7 мА, что хорошо соответвует документации.
По описанию рабочий диапазон температур составляет -20… +70 градусов Цельсия — тоже очень хорошо.
Код инициализации я взял от ESP процессора, он единственный хорошо гуглится и быстро адаптируется, там все очень просто. Поиск по названию дисплея MSP1601 — выводит на страницу lcdwiki.
В заключении отмечу, что в документации приведен некий 8 цветный экономичный режим, с током потребления менее 0.7 мА — но у меня ничего не вышло. Вернее режим то получился, но ток потребления вышел все те же 2.6 мА, а картинка стала малопотребной. Возможно у кого-то получится. Потребление с включенной подсветкой у этого модуля составило аж 90 мА, что не согласуется с описанием. В описании указан ток в 15 мА на светодиод, и 167 мВт при 3.7 вольтах — сопоставив эти величины прихожу к выводу, что ток указан на один светодиод, а тут их три штуки в параллель. Но китайцы явно перестарались, превысив этот ток вдвое. Думаю, если решу использовать такой дисплей — надо будет поднять этот вопрос.
Вердикт — хороший, недорогой дисплей для самоделок с тремя ключевыми уникальными «фичами» — работает на солнечном освещении, мало потребляет и может нормально работать на умеренном морозе. (не тестировал).
Планирую купить +63 Добавить в избранное +87 +122
