Корпус для SSD JEYI i9 GTR - type-c usb3.1gen2 nvme ssd box (на rtl9210)


Корпус для pcie/nvme дисков m.2 2242-2280 с type-c разьемом на realtek rtl9210.
Корпус существует в 2х вариантах — для накопителей в 2242 исполнении, и 2280. Первое компактнее, второе универсальнее.

Для сравнения использовались два других, рассмотренных ранее, корпуса:
на jms583 — mysku.ru/blog/aliexpress/74331.html
и asm2362 — mysku.ru/blog/aliexpress/74958.html
а для подключения контроллер на asm3142 — mysku.ru/blog/aliexpress/75602.html

Комплект — два кабеля usb A-C и C-C, отвертка, термопрокладка, крепеж:


В сравнении с JEYU на jms583, размер слегка отличается, плата внутри смещена в бок (герой обзора — серебристый):


винты крутятся гораздо хуже, откручивать-закручивать пальцем уже не получается.

Вес с накопителем ~52г:


Внутри — плата универсальная для 2280 и 2242 вариаций:


Плата:



Контроллер RTL9210:


Полумегабайтный флеш с прошивкой P25D40H:


Преобразователь питания:


Светодиод и прорезь в корпусе через которую его видно:


идентификаторы usb:
USB\VID_0BDA&PID_9210&REV_3000


Перейдем к тестам. На этот раз хост с поддержкой usb 3.1 gen2 в наличии.
Стендик — мать на z77+i7-3770k, usb 3.1gen.2 контроллер на asm3142 подключенный к процессорному pcie 3.0 x2, win10/1703. В качестве накопителя — Corsair MP500.

Результаты CDM 6:
rtl9210:

jms583:

asm2362:

некоторый провал скорости записи

ATTO с длинной очереди 1:
rtl9210:

jms583:

asm2362:

налицо некоторые «сюрпризы» со скоростью чтения блоком от 128K и по 512k. может проявится на старых системах без поддержки uasp.

ATTO с длинной очереди 4:
rtl9210:

jms583:

asm2362:

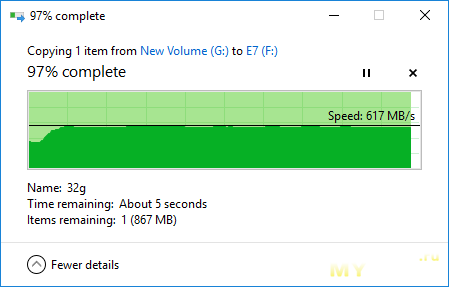

Скорость копирования на диск в корпусе с отключенным кешем записи 32G файла:
rtl9210:

jms583:

asm2362:

на удивление тут rtl9210 оказался быстрее всех.

Скорость копирования на диск в корпусе с включенным кешем записи 32G файла:
rtl9210:

jms583:

asm2362:


Проверил работу с накопителем с 4k сектором, на примере типичного представителя phison ps5007-e7 в лице corsair mp500 (который поддерживает и 512 и 4096 размер сектора) — не работает. В отличие от пары конкурентов на контроллерах asm/jms.

p.s. попался еще один момент по совместимости — мелкий оптан (M10/16G/fw.400) в этом корпусе не завелся. т.е. сам мост определяется, но накопитель недоступен.
upd. это был вот такой:
Model Number: INTEL MEMPEK1J016GAH
Firmware Version: K4110400
а вот такой (более древний) — нормально, как и отмечали в комментариях.
Model Number: INTEL MEMPEK1W016GA
Firmware Version: K3110310

Для любителей выводов:
— исполнение коробки аккуратное, конструктив позволяет использовать термопрокладки по прямому назначению.
— есть некоторые проблемы совместимости, на которые стоит обращать внимание при выборе ssd или если планируется использовать с произвольными моделями.
— по скорости неоднозначно, в полноскоростном окружении на практике бывает быстрее конкурентов.

upd. попытка исследования температурного режима.
диск (все тот же MP500) прописывался файлами на весь обьем, после чего посредством hd_speed в цикле перечитывался с размером блока 8M, скорость при этом получалась ~850MB/s.

потребление во время чтения (rtl9210/jms583/asm2362):

390/530/400mA соответственно.

потребление в простое:
time,s cur,A
rtl-mp500:
0 0.23
900 0.23
jms-mp500:
0 0.30
110 0.18
160 0.06
asm-mp500:
0 0.36
95 0.21
180 0.05

у героя обзора никаких режимов энергосбережения не выявлено. jms/asm выключают диск через 160/180s.
вероятно это время задается в настройках прошивки и может отличатся у других корпусов.
снижение через 95/110 секунд — похоже на самодеятельность диска, с другими такого нет.

время просыпания у jms составило ~2600ms, у asm 860ms (проверялось у обоих с парой разных дисков — одинаково).

график температуры (из смарта диска) от времени за ~15минут. у всех без прокладки, а в случае rtl9210 — дополнительно с прокладкой, составленной из пары комплектных (заполнить надо миллиметра полтора, одной не хватает). начало графика выравнено по максимальной общей одинаковой температуре (отлавливать одинаковую для начала теста сложнее).


графики чтения (провалы и их частота не зависели от температуры, но похоже зависят от читаемой области), так же rtl9210/jms583/asm2362 соответственно:


прокладка выглядела так: защитные пленки не снимал, этикетку тоже. для сьема 2-3 ватт это не принципиально. кристалл контроллера (а он тут без пластикового корпуса) расположен под цифрой 5 этикетки, она неплохо пропечаталась на термопрокладке.
