Блок питания CHOETECH Q5003-EU | USB-A 18 Вт QC3.0 | Неплохой USB блок питания по невысокой цене


Неплохой сетевой блок питания с максимальной заявленной мощностью 18 Вт и поддержкой протокола «быстрой зарядки» QC 3.0.
Длительные тесты под нагрузкой, снимки тепловизором, измерение пульсаций выходного напряжения, а также разборка — всё это найдёте в тексте данного обзора.

Осторожно, много трафика!

Покупался данный БП по недавно закончившейся акции, по которой цена за 1 шт. составила чуть менее 2 $.

Общение данные


Заявленные характеристики:
  • Бренд: CHOETECH
  • Максимальная выходная мощность: 18 Вт
  • Выходной интерфейс: USB
  • Входное напряжение: 100-240 В/0.5A
  • Input: AC 100-240V, 50/60Hz, 0.5A
  • MaxOutput: DC 3.6-6V~3A,6-9V~2A,9-12V~1.5A

Приходит устройство плотном пластиковом пакете на застёжке:


Никакой презентабельной коробки или кабеля в комплекте нет.
Корпус выполнен из матового чёрного ABS пластика.

Размеры рядом с оригинальным адаптером от Xiaomi (он немного тоньше):


Первым делом посмотрим список поддерживаемых протоколов зарядки:

Протокол QC 2.0 тестер на новой прошивке почему-то не отображает, но он там есть, естественно (обратно совместим с QC 3.0).

Тесты


С протоколами всё вроде понятно, пора проверить стабильность работы при нагрузке с максимальной заявленной мощностью.
Нагрузка 5 В 3 А | 9 В 2А | 12 В 1,5 А

5 В 3 А, продолжительность теста 2 часа.
Термоизображение:

Максимальная температура корпуса в одной точке составила 51,4 гр. На следующих тестах до разбора устройства термограмму я приводить больше не буду, она одинаковая. Просто буду указывать температуру в самой горячей точке.


9 В 2 А, продолжительность теста 4 часа, температура в самой нагретой точке 52,2 гр.


12 В 1,5 А, продолжительность теста 2 часа, температура в самой нагретой точке 52,1 гр.


Как видно, с заявленными характеристиками БП справился без проблем, теперь определим максимальный возможный ток нагрузки до срабатывания защиты, заодно проверить если ли она и как работает. Забегая вперёд скажу, что работает она не очень.
Максимальная нагрузка при 5, 9, 12 В

Напряжение 5 В, защита сработала после нагрузки 3,9 А.


Напряжение 9 В, защита сработала после нагрузки 2,4 А.


Напряжение 12 В, защита сработала после нагрузки 1,8 А.

Ток в пике БП выдерживает с хорошим запасом, однако после даже без отключения нагрузки БП начинает циклически перезагружаться. Хотелось бы при КЗ видеть полное обесточивание выхода до переподключения устройства. Но что имеем, то имеем.

Дальше я решил проверить какой максимальный ток сможет отдать БП долговременно.
Нагрузка 5 В 3,8 А | 9 В 2,35 А | 12 В 1,75 А







На выбранных максимальных токах БП работал в течение нескольких часов и не уходил в защиту по току.
В тесте 5 В 3,8 А блок питания проработал 8 часов, пока я сам не решил закончить тест. Температура в самой горячей точке составила 64,6 гр. Как по мне, отличный результат.

Разборка


Ну что ж, настало время разобрать устройство. Сделать это довольно просто, достаточно лопаткой подковырнуть вставную часть со стороны вилки:

Вилка входного разъёма подключается пружинящими контактами к площадкам на плате. Сама плата вставляется в боковые пазы и фиксируется в корпусе с помощью силиконового герметика. Нормальное решение, заодно и трансформатор имеет тепловой контакт с корпусом и лучше охлаждается (в этом месте и была самая горячая точка).



Схемотехника в общем небогатая: входного фильтра нет, конденсаторы в общем не очень (ниже мы в этом убедимся).
Зато предохранитель и Y конденсатор между высокой и низкой стороной поставили.

Нагрев компонентов продемонстрирую только в «максимально возможным» и «максимальным паспортным» режимах.
Нагрев компонентов (максимальная нагрузка)



С «передней» стороны самым нагретым компонентом стал трансформатор — 77 гр. Стоит отметить, что конденсатор питания шим тоже не хило разогревается, до 60 гр.
С задней стороны греется в основном ШИМ контроллер — 92 гр.

Нагрев компонентов (макс. паспорт.)



В паспортном режиме всё немного лучше.
Подводя вывод по нагреву — добавить бы ещё силиконовый герметик на ШИМ контроллер, для отвода тепла на корпус, как это сделали с трансформатором.

Измерения


Ну и напоследок глянем что там с пульсациями на выходе.

Холостой режим

5 В холостой режим.


9 В холостой режим.


12 В холостой режим.

В холостом режиме всё довольно таки неплохо, однако при подключении нагрузки вылезли пульсации от силового шим(

Пульсации под нагрузкой

5 В 1 А


5 В 2 А


5 В 3 А


9 В 1 А


9 В 2 А


12 В 1 А


12 В 1,5 А

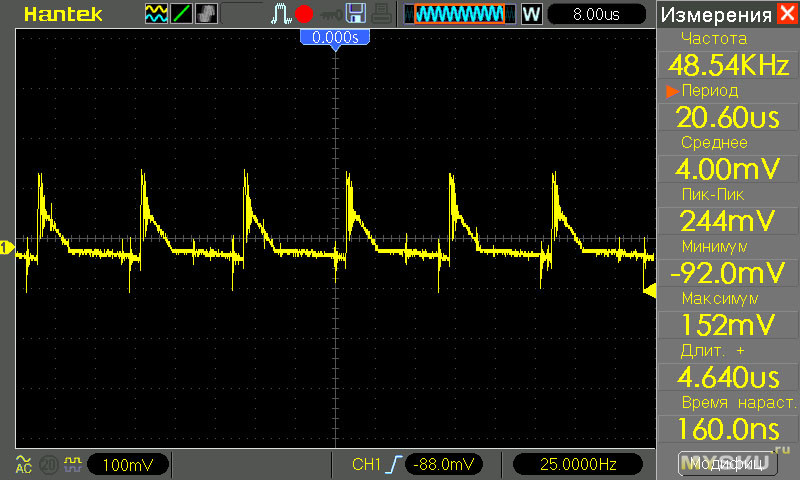

Как видно при увеличении тока увеличивается частота и размах пульсаций. При максимальной нагрузке в 18 Вт величина пульсаций достигает 300 мВ.
Дорабатывать БП заменой конденсаторов не вижу смысла, в любом случае это не относится к данному обзору, поскольку большинство будет пользоваться блоком «как есть».

Выводы

+

  • Честная выходная мощность в 18 Вт (даже с запасом)
  • Неплохие материалы
  • Невысокий нагрев
  • БП прошёл стресс тест >24ч на максимальной паспортной мощности

-

  • Перезапуск после превышения тока
  • Отсутствие входного фильтра
  • Большие пульсации при максимальной нагрузке

Обобщая всё вышесказанное, по акционной цене в 2 $ данный БП почти конфетка, ждите очередных купонов.
Но стоит ли покупать сабж за полную цену? Думаю нет. Я бы взял похожий вариант от Baseus.

За сим всё. Всем бобра!
Планирую купить +14 Добавить в избранное +56 +82
