Аккумулятор LiitoKala Lii-16C 18500 1600mAh с контактами и восстановление BP511

  • Цена: 13.87(19.00)$ (брались за ~900р) за 6шт

Последняя инспекция показала, что родной Canon BP-511a из комплекта 20D почил окончательно. Родные аккумуляторы стоят примерно как вся зеркалка, неродные обычно редкостная дрянь, полез поискать что нынче бывает из подходящих элементов (т.к. 18500 достаточно малораспространенный типоразмер).
NCR18500A 2040mAh выглядит заманчиво, но стоит даже на nkon достаточно негуманно без учета доставки, а локально так и еще раза в 2 больше.
На али попались «честные» китайцы под известными марками, с вполне приемлемой емкостью 1600mAh (у родного BP511a заявлено 1390).
6шт было куплено из расчета еще одного пациента — LP-E6 уже окончательно поплохело, Rвн=700мОм, емкость на токе 100мА 390мАч, а на 500мА смешные 80мАч, и прозапас/для отбора пар (к тому же где-то был acme BP-511, который вроде бы еще не совсем сдох).

Ехали долго, почти два месяца, код LZ*CN.
Упаковка типичная — пупырчатый почтовый пакет, в нем коробка, в ней завернуты в мягкий пакет:


Внешний вид:





Вся пачка:


Масса:


Размеры:


49.1*18.1мм, т.е. точнее их называть 18490.

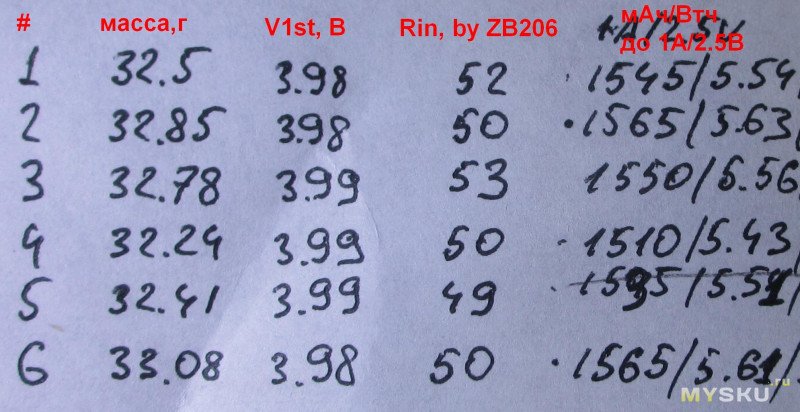

Результаты тестов:

вес 32.24-33.08
внутреннее сопротивление 49-53мОм (by ZB206)
емкость 1510-1565мАч при разряде 1А до 2.5В.
#2/#4 дополнительно 0.3A до 2.7В — 1615/1575мАч соответственно. Емкость можно считать соответствующей заявленной.

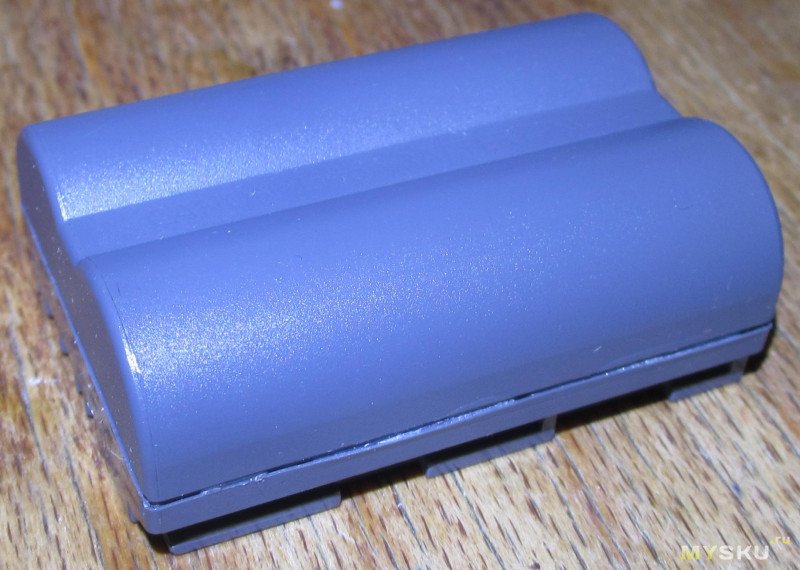

Теперь немного о переделке. Донор — оригинальный bp511a, в возрасте лет 15. Вскрылся без особого труда простукиванием шва молотком через картонную прокладку. Внутри оказались 2 элемента, маркированные SF US18500GR, по факту длинной те же 49мм.
Один из элементов оказался в обрыве (клапан сработал).
После его поджатия: Rвн~195мОм, емкость при разряде 500мА до 2.5В — 990мАч, после Rвн~285мОм
У второго Rвн~180мОм, емкость — 1000мАч, после разряда Rвн~250мОм.
т.е. состояние схожее.
весят по ~34.2г










Итог:



и по настоятельным просьбам читателей:

внутреннее сопротивление получилось 150мОм — ключ у контроллера добавляет 50мОм.

upd. с переделкой все оказалось не так просто и замечательно — дернуло измерить напряжение на заряженном аккумуляторе, и оказалось что оно занижено. контроллер аккума занимается какой-то непонятной самодеятельностью, и при напряжении на банках выше ~7.5В на ключе начинает падать с пол-вольта (даже без нагрузки, от тока почти не зависит). причем в обе стороны, и при заряде, и разряде. как только падает ниже этого уровня — все приходит в норму, падение на ключе порядка 50мВ. разряжать это особо не мешает, а вот заряжать — да, штатная зарядка после такой добавки сразу же считает, что заряд окончен, хотя влилось хорошо если половина.
откуда это и почему пока не понял.
