Opple light master III(PRO) Измеритель температуры, цветопередачи, пульсаций света
- Цена: 23.35$
- Перейти в магазин
Как известно для измерения CCT и CRI достаточно колориметрических данных т.е. вовсе не обязательно наличие относительно дорогого прибора спектрофотометра(~500$).
Однако подобных приборов со способностью мерить CRI, я до этого не встречал. Самые дешевые спектрофотометры и колориметры(Измеряют только CCT и тоже не дешевы ~100$), в основном предназначены для калибровки экранов /принтеров.
Opple lightmaster же штуковина специально предназначенная для измерений характеристик света и создана производителем освещения.

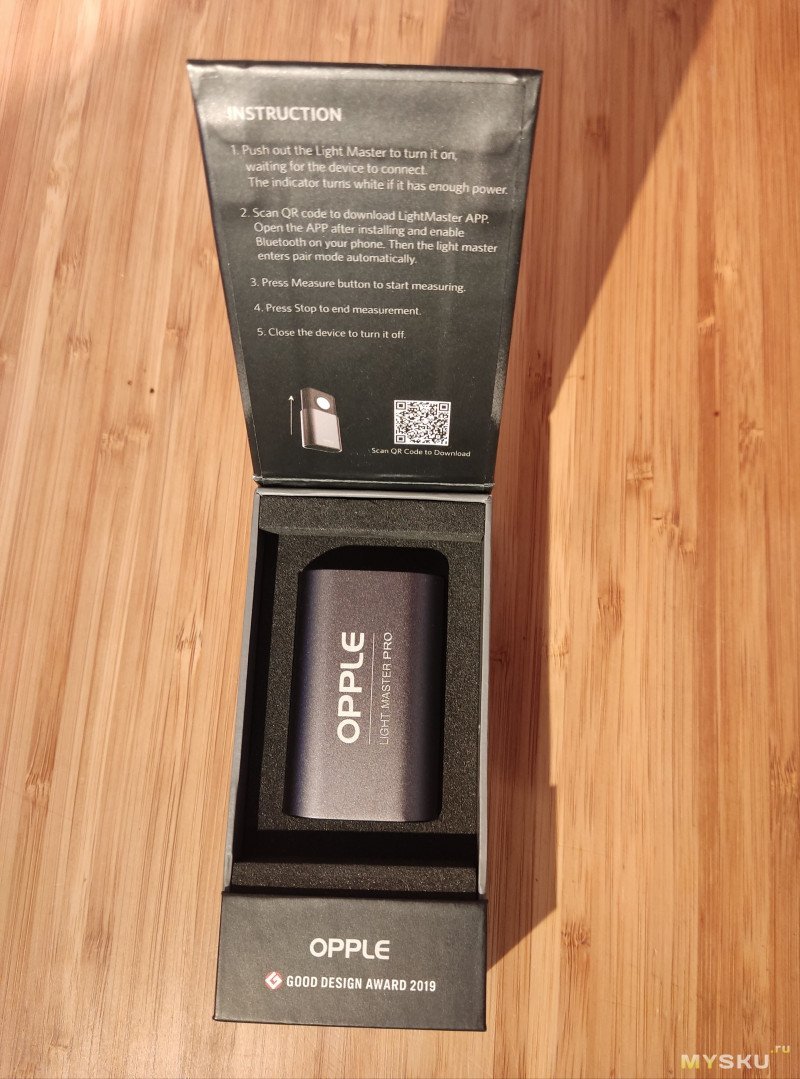

Внешний вид и упаковка

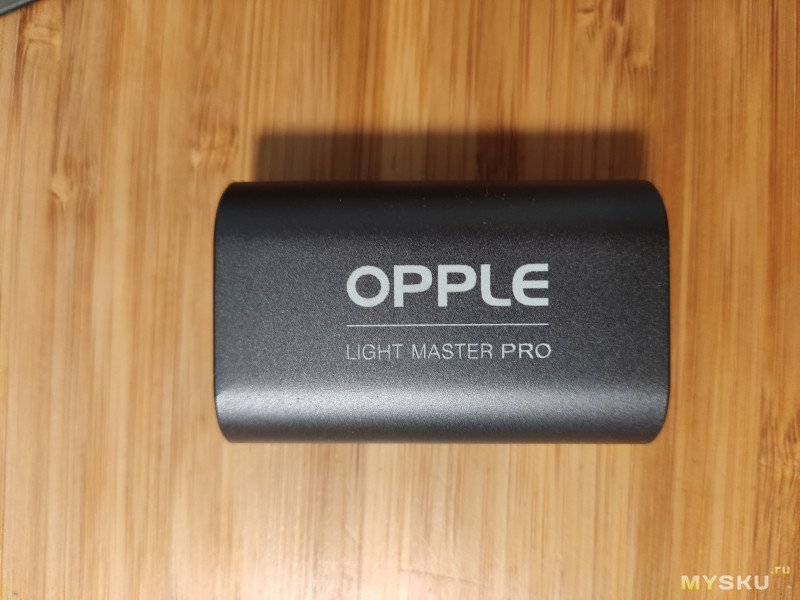

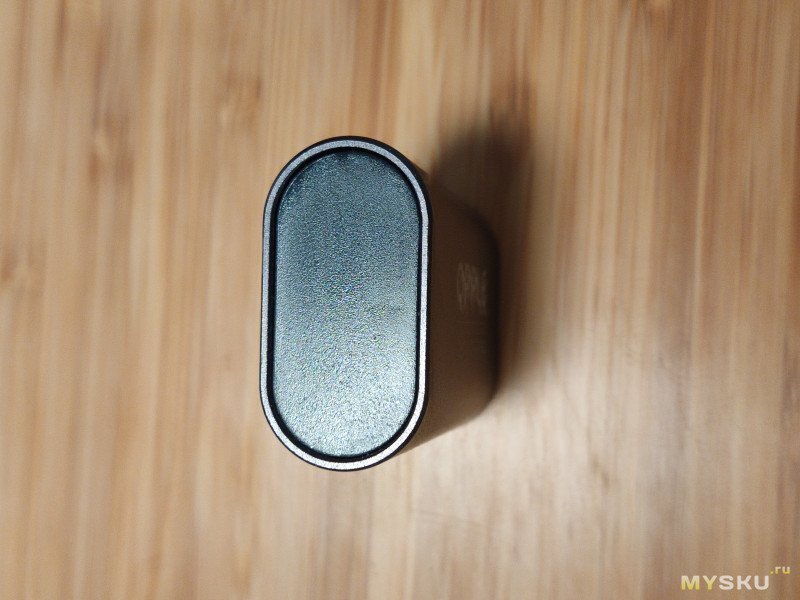

Прибор очень компактный 60*38*20мм в сложенном виде, в разложенном длина возрастает до 90мм. Масса 43г.

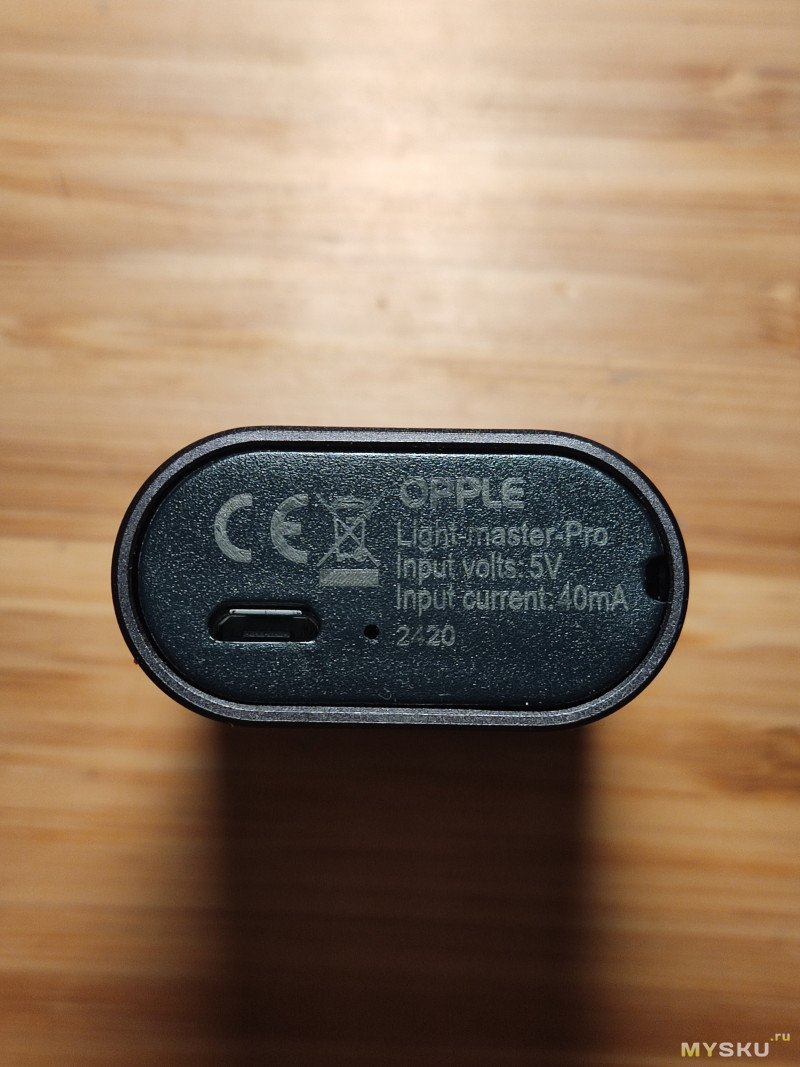

Заряжается от микро USB, зарядный ток 40мА. Емкость встроенного аккумулятора 80мАч. При непрерывной работе прибор разряжается часа за 2.
Приложение
Для работы с прибором нужно установить официальное приложение Light master PRO, которое доступно для Андроид и iOS.
На телефоне нужно включить Bluetooth и GPS, и после несложного сопряжения все готово к измерениям.
В приложении есть несколько вкладок.
Основная: освещенность, CCT, CRI, цветовые координаты.
В дополнение есть изображение точки с измеренными координатами в цветовом треугольнике.
Следующая вкладка касается пульсаций. Измеряется частота мерцания, глубина модуляции, «коэффициент пульсации»(Хотя на самом деле несколько другое) и некий график опасности по мнению opple.
Так же есть что-то типа аналога осциллографа, показывает график колебаний освещенности за мелкий промежуток времени.
Измерения и размышления о точности
Точным поверенным оборудованием не располагаю.
Но есть куча разных диодов с известными характеристиками и простенький спектрофотометр x-rite colormunki photo с помощью которого можно так же замерять CCT, CRI, Duv(смешение от кривой черного тела в красный или зеленый, может быть расчитанна из координат xy)
Прибор включается при раскладывании. Для каких-то более менее стабильных показаний нужно фиксировать как источник света, так и приемник.
Измерение различных диодов+лампа накаливания+дневной свет. Cпектрофотометр(СФ) vs. Opple lightmaster III
| Источник | CCT СФ(K) | CCT Opple(K) | CRI СФ | CRI Opple | Duv*1000 СФ | Duv*1000 Opple |
| ЛН | 2720 | 3650 | 99 | 98 | 0.4 | 0.7 |
| E21A 2000K | 1988 | 1975 | 96 | 99 | 0 | 3 |
| XR-E | 6702 | 6782 | 77 | 78 | 2.8 | 2.4 |
| 351D 4000K | 3993 | 3960 | 91 | 95 | 3.8 | 4.4 |
| XP-L HI | 3743 | 3808 | 71 | 68 | 4.1 | 7.3 |
| 351D 2700K | 2998 | 3049 | 95 | 96 | 0 | 1.2 |
| E21A 4000K | 3981 | 3943 | 97 | 97 | 0.5 | -1.4 |
| E21A 6500K | 6295 | 6301 | 96 | 99 | 2.5 | -2.9 |
| Optisolis 3000K | 3057 | 3030 | 98 | 98 | 0.2 | 0.6 |
| XM-L2 | 4276 | 4290 | 71 | 68 | 10 | 10.6 |
| Optisolis 5000K | 4918 | 4637 | 98 | 100 | 1.7 | 0.8 |
| XP-L 3000K | 2879 | 2977 | 84 | 81 | 1.3 | -1.3 |
| Дневной свет | 5700 | 5675 | 99 | 100 | 4.9 | 1.6 |
Из таблицы видно, что на типичных диодных источниках CCT и CRI оба прибора показывают очень близкие.
Значительные расхождения видны для лампы накаливания и Optisolis 5000K у которых накачка идет не синим, а фиолетовым светом. А вот Duv уже показывает сильные расхождения.
Из того, что два различных прибора с разным принципом действия показывают очень близкие результаты на большом количестве точек, можно сделать вывод, что оба прибора показывают что-то близкое к истинным значениям. По поводу же Duv я склоняюсь к тому, что врет lightmaster. Слишком уж у него большой разброс показаний от измерения к измерению, а измерение Duv требует достаточно высокой точности.
Измерение пульсаций идет тоже относительно точно. На лампочках от сети видит 100Гц, на фонаре с ШИМ 15.6кГц видит тоже 15.6кГц. (ну и на нескольких промежуточных точках ШИМ экранов, фонарей меряет верно.). Более высокие или низкие частоты найти не где,…
Выводы
Довольно интересная штуковина, которая может быть полезна широкому кругу пользователей, поскольку светодиодное освещение распространено повсеместно.
Измеренные ей характеристики соответствуют по большей части действительности. На роль лабораторного оборудования не претендует, но для дома, к примеру для выбора лампочек, вполне годится.
Внимание! Все описаное относится к версии 3. Версия 2 измерять пульсации и CRI не умеет.
P.S. С праздничком всех!
