12000mAh LCD External Power Bank Backup Dual USB Battery Charger


Очередной тест повербанка / мобильного зарядного устройства.

Эта модель была взята для друга, наугад, в основном по причине приятного внешнего вида и индикатора, а так же надежды на 18650 внутри.


Ожидалось, что индикатор будет цифровой, но, увы – оказался сегментный. Путаницы добавили картинки на странице товара. К слову, второй повербанк с фото, с цифровым дисплеем, был ранее куплен на другом сайте за 17у.е., и по начинке оказался, фактически, братом-близнецом рассматриваемого в этом обзоре, даже батареи той же ёмкости.

Комплектация

Сам повербанк и USB кабель с переходниками под разные модели сотовых. Комплектный кабель несколько сомнительного качества, его использование не предполагается, посему в обзор он не включен.

Внешний вид


Внешность устройства довольно привлекательна – матовый алюминий располагает к себе.

Толщина металла 1мм. Никаких видимых креплений, головок шурупов и т.п. нет.

Разбирается девайс путём снятия торцевой заглушки, крепящейся на защёлках.

Дисплей с синей подсветкой. Лучше бы была белая, красная или янтарная, синий в качестве подсветки и индикации ужасен.
Дисплей был установлен немного криво, после разбора устройства эта проблема устранена.

На дисплее отображается заряд АКБ делениями по 20%, процесс заряда АКБ, подключенный разъём USB (1А или 2,1А).

Двойное нажатие на миниатюрную кнопочку рядом с дисплеем включает диод-фонарь, весьма яркий.
Длительное нажатие кнопки включает, либо выключает устройство.

Габариты: 110х70х23

Заявленные характеристики
Ёмкость АКБ: 12000mAh.
USB1: 5V 1A.
USB2: 5V 2.1A.

Основываясь на опыте с предыдущими дешевыми повербанками, я ожидал ёмкость батарей в пределах 4-6А/ч. Так и оказалось. Об этом далее.

Замеры параметров

Тест проводился в этот раз не только на Cadex, но и на домашнем клоне imax B6 под названием Mad 650. Куплен он был во время турпоездки в Гонконг в 2009г., по цене сравнимой со стоимостью обычного клона imax. Нигде более такой марки я не встречал.
Результаты, которые он показывает, полностью подтверждаются тем же Cadex-ом, посему я полностью доверяю ему.

Итак, двойной тест заряд-разряд показал ёмкость сборки в 4180мА/ч.
Конечно, при параллельном включении желательно иметь АКБ с идентичными характеристиками, но, думаю, что никакого ручного отбора тут не было. Вообще не встречал пока зарядных с балансом заряда ячеек, хотя для параллельного подключения это не особо актуально.

Кстати, извлечённая из дешевого «пальчикового» повербанка безымянная синяя батарея 18650 внешне полностью совпадает с этими, в том числе имеет и аналогичную ёмкость.

Использовать повербанк с этой «синей сборкой» решительно невозможно, и я заменил её на 4 батареи Samsung (c разбора, as-is), купленные на fasttech.com. Тест этих батарей будет в другом обзоре (Вот он).

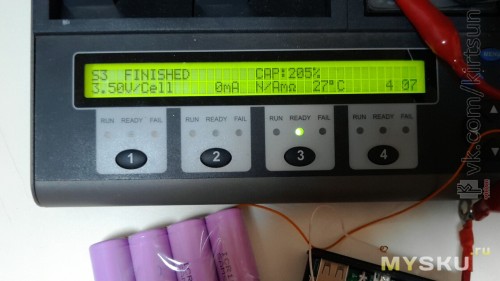

Вот результат измерений:

(Пояснение: 205% от тока заряда = 4000мА, итого 8200мА/ч)

Увы, далеко не micro fusion cell для лазерных винтовок, но всё же 8200мА/ч лучше чем 4180.

С синими батареями повербанк заряжал Lenovo k860 примерно 1,3 раза. На новых ячейках, думаю, реально получить 2-2,5 заряда.

Первый замер, телефон заряжен на 80+%

Первый мультиметр показывает ток, потребляемый от АКБ повербанка, второй — ток после преобразователя, потребляемый телефоном.
Параметры немного гуляют, поэтому в комментариях к фото приведу средние значения.


— Ток «холостого хода»: 0,21-0,25мА (мерял несколько раз, надеюсь не ошибся — самый низкий из виденных мной параметров у повербанков)

— Ток, потребляемый устройством при заряде встроенных АКБ: 0,6-0,7А

— Ток, отдаваемый при заряде телефона Lenovo k860 из гнезда USB 1A / от АКБ: 0,18/0,3

— Ток, отдаваемый при заряде телефона Lenovo k860 из гнезда USB 2.1A / от АКБ: 0,23/0,38

— Для сравнения: ток при заряде телефона от СЗУ, Hipro, 2А 5В: 0,40-0,5А

Странно, слабый ток заряда… может контроллер телефона так ограничивает заряд, потому что батарея 80%? Попробую разрядить (не проблема с Андроидом) и сделать замер снова.

Второй замер, телефон заряжен на 30-50%


— Ток, отдаваемый при заряде телефона Lenovo k860 из гнезда USB 1A/от АКБ: 0,2/0,34

— Ток, отдаваемый при заряде телефона Lenovo k860 из гнезда USB 2.1A/от АКБ: 0,23/0,38

— Ток при заряде телефона от СЗУ, Hipro, 2А 5В: 0,2-0,26

Нда.

Третий замер, телефон Cubot GT72 (дешевый аппарат на MTK6572) заряжен на 50%

— Ток, отдаваемый при заряде телефона Cubot из гнезда USB 1A / от АКБ: 0,6/1,0

— Ток, отдаваемый при заряде телефона Cubot из гнезда USB 2A / от АКБ: 0,6/1,0

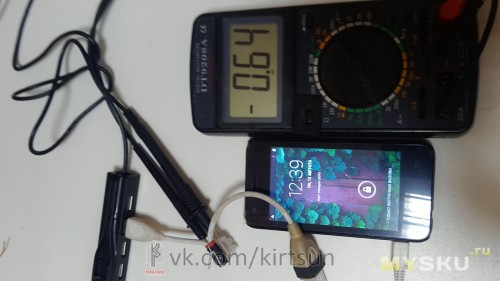

— Ток при заряде телефона от СЗУ, Hipro, 2А 5В: 0,64

Cubot куда более прожорлив оказался.

КПД

Прошу исправить, если не прав:

Мощность отдаваемая: 0,38А*3,7В = 1,4Вт
Мощность получаемая: 0,23А*5В = 1,15Вт
КПД: 1,15/1,4 = 82%

Отдельно отмечу, что сам кабель значительно влияет на результаты измерений. Для теста я взял дата кабель с наилучшими показателями (максимальный потребляемый телефоном ток). У разных кабелей токи зарядки отличаются порой в 2 раза.

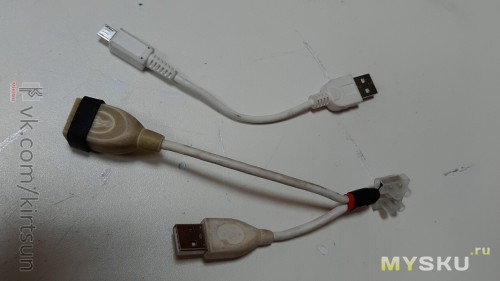

В специально собранном для измерений USB-удлинителе замкнуты data+ и data-, чтоб телефон ни в чём себя не ограничивал (теоретически).

Попробовал заряжать два телефона – заморгал экран, зарядка не пошла. Разобраться не смог, прошу прощения.

Живой тест
Результаты будут позднее, банк не мой и уже отдан владельцу. Как раз будет испытан в длительной поездке.

Теоретический расчёт таков:
— Емкость АКБ Lenovo k860 равна 2250мА/ч.
— Емкость банка в переводе на 5В = 8200*3,7/5 = 6000 мА/ч.
— КПД примем за 0,82%.
Итак, повербанк сможет отдать около 5000, а значит зарядить смартфон дважды.

Точность индикатора
— Будет проверена, но есть серьёзные сомнения в её точности.
Пока что предлагаю считать её декорацией.

Выводы
Смартфон с батареей 2250мА/ч таким вот повербанком с честными 8200мА/ч выйдет зарядит всего 2 раза. Его цена 15$, замена батарей встанет в 20$. Следовательно, дешевые (до 25-30$) «готовые» повербанки покупать не имеет смысла, если изначально не планируется замена их батарей ради сохранения плюшек типа красивого внешнего вида или более удобного, нежели светодиодный, индикатора.

Рецепт же проверенного повербанка давно известен:
Один из вариантов пустого банка: www.fasttech.com/products/1280901
4 батареи: www.fasttech.com/products/1143803
Итоговая цена: ок. 31$

Результат: с самыми дешевыми из хороших батарей имеем реальную ёмкость в 10А/ч, и, как следствие, 3-4 зарядки типичного современного смартфона.

Вместо кота
