Корпус ключа на мотоцикл Kawasaki Z1000SX. Инструкция по восстановлению.

  • Цена: $1.6 +стоимость доставки

Доброе время суток уважаемые Мусковчане.
Судя по положительным отзывам и большому числу "+" мой первый обзор посвящённый ремонту замка зажигания на Honda CR V с помощью ремкомплекта пин многим понравился. Ну что же — продолжим…
Для начала пару слов про магазин topcarkey.com
Нашёл я этот магазин около года назад, когда «лазил» по АлиЭкспрессу в поисках слесарного инструмента.Списавшись с менеджером по имени Zoey, она посоветовала зайти на их сайт- Нonrow.com по причине лучшего ассортимента и более низких цен.
Что интересно — цены на товар можно увидеть только после регистрации на этом сайте.Купить товар можно как через сайт, так и списавшись с кем либо из менеджеров этого магазина.Я просто переписал артикулы интересующих меня товаров, указал их в письме Zoey. На что она прислала мне инвойс для оплаты через PAYPAL.Все свои заказы на этом сайте я оплачивал по«привычке» через пейпал, хотя они принимают и кредитные карты.Стоит заметить что при этом способе оплаты стоимость вашего заказа умножается на коэффициент 1,05.
Отсылают заказы они только EMS (можно попросить отправить обычной почтой Гонконга, но стоимость доставки уменьшится всего лишь на 10-15 %)
Огромнейший минус — это стоимость доставки. У меня она ( в зависимости от суммы заказа и количества ( веса) товаров варьировалась от 40 до 80% от общей цены заказанных товаров.Исходя из этого заказывать у них лучше несколько позицийТакже этот магазин имеет два сайта — honrow.com и topcarkey.com. Зачем китайцам два сайта с абсолютно одинаковым ассортиментом и ценами, для меня загадка..

На этот раз будем «оперировать» замок зажигания от Kawasaki Z1000SX.

Не далее как месяц назад ко мне обратился один клиент с просьбой восстановить ключ к замку зажигания от мотоцикла Kawasaki Z1000SX.
Вот в таком виде он попал ко мне в руки.

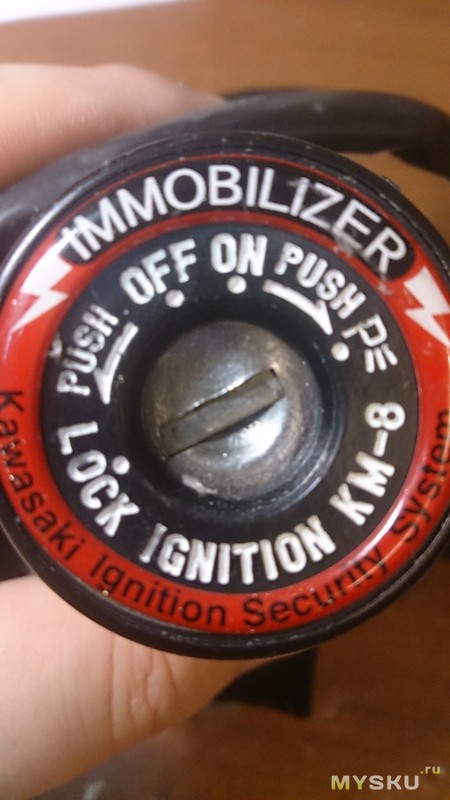

По надписи на замке зажигания -«immobilizer» стало понятно что для запуска двигателя используется не простой ключ, а с чипом.

К счастью чип в наличии имелся — предыдущий хозяин мотоцикла бережно примотал его изолентой к замку зажигания.
Дело оставалось за малым — изготовить ключ по замку.
Для начала снимаем всю электронику- катушку считывающую сигнал с иммобилайзера ключа зажигания которая крепится на двух винтах.

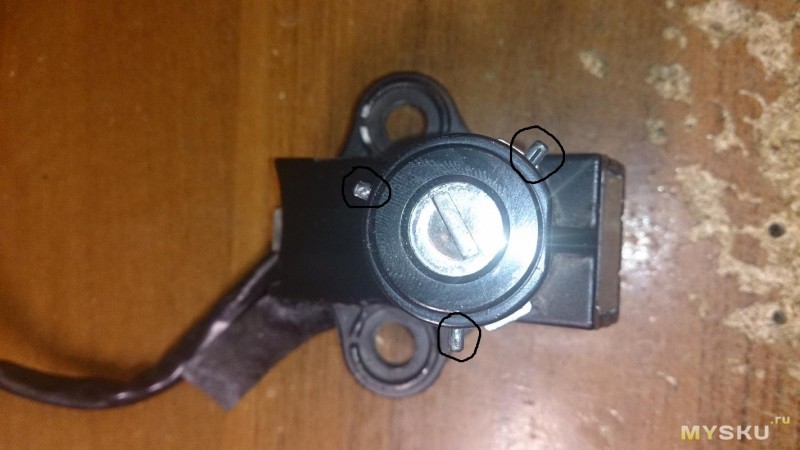

Далее нужно снять металлический колпак который закрывает нам доступ к «личинке» замка зажигания.Крепится он на трёх штифтах расположенных по кругу примерно под углом 120 градусов друг к другу.

Засверливаемся рядом с ними и выпрессовываем их.

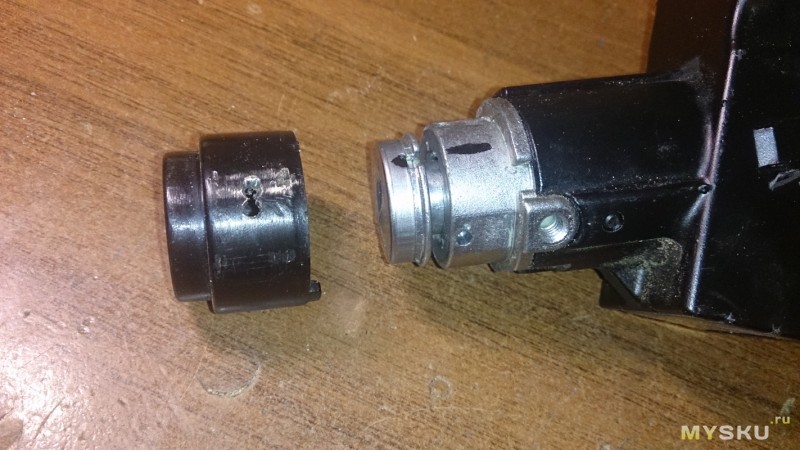

После того как удалён последний штифт — колпак легко снимается освобождая путь к секрету замка.

«Личинку» замка более ничего не сдерживает и она свободно извлекается из корпуса.

Теперь рассмотрим сам корпус ключа. Он состоит из трёх частей — пластиковой головки, металлического жала ключа и пластиковой заглушки.

Стоит заметить что оригинальный ключ не потеряли — он был украден вместе с документами.Исходя из этого не стоило исключать вероятность того что вор зная по документам место жительства хозяина ТС, мог в будущем попытаться угнать мотоцикл.Чтобы избежать этого — я вынул из «личинки» замка зажигания все пины секретности в количестве шести штук — перемешал их и установил на место в произвольном порядке.
Эти самым была изменена секретность замка — вероятность того что украденный ключ подошёл бы к изменённому замку зажигания стремилась к нулю.

Теперь вооружившись надфилем — делаем нарезку «секрета» замка вручную.

Проверяем — все пины встали «заподлицо» — можно собирать замок

Также собираем ключ. Не забываем установить чип в головку ключа .

Если чип спокойно встал в предназначенное для него отверстие — само жало ключа вставилось в пластиковую головку со значительным усилием.Оно и понятно — делалось на один раз, надёжно, чтобы не развалилось в процессе эксплуатации.
Проверяем собранный ключ на замке — всё работает как часы.

Что мы имеем в итоге? Цена корпуса ключа даже с учётом доставки + стоимость моей работы не превысила 100 $.Со слов хозяина ТС — новый замок обошёлся бы ему в 40000 рублей.Неплохая экономия.
У кого хватило сил дочитать до этого места маленький бонус- история из личного опыта. На этот раз живности ( помните опарышей из предыдущего обзора ?) не будет.Как то мне принесли старенький потёртый ранец, который был куплен в отечественном интернет-магазине.Из-за того что ключи к нему были давно потеряны, а сам он оказался закрытым — цену за него просили небольшую.
Мне же пришлось открывать его и делать ключ к нему.


Сам ранец оказался пустой, единственное что было внутри — это лист с текстом на немецком языке приклеенный к задней стенке ранца.

Как позже удалось узнать — это был ранец боевого санитара пехотных войск фашистской германии образца 1944 года.
Не знаю насколько уместным и полезным Вам покажется мой обзор.В любом случае по количеству плюсов будет понятно интересны ли будут последующие мои обзоры схожие по тематике.
Всем добра и мира!!!
P.S.: Если у кого-то возникли вопросы по автозамкам личного характера — с удовольствием отвечу каждому интересующемуся в личных сообщениях.
P.S.S. Вот уже как пару месяцев у меня в черновиках «висят» три незаконченных обзора.Надеюсь с вашей помощью определить какой обзор вам наиболее интересен.В первых трёх комментариях к этому обзору я перечислю их названия и по количеству плюсов будет сразу видно обзор на какой товар Вас заинтересовал.
