HYELEC MY61 DMM Digital Multimeter.

  • Цена: US$13.58 (+доставка)

Ещё одна копия изделия фирмы Mastech. На этот раз прибора MY61. Прибор может измерять сопротивление, постоянные и переменные ток и напряжение, ёмкость до 200мкФ. Стандартный набор ремонтника. Опять буду сравнивать с образцовыми приборами, которые применяют для поверки и калибровки измерительных приборов. Постараюсь показать все плюсы и минусы, выявленные мною. Кому интересно – заходим.
Для начала посмотрим, в каком виде всё прибыло.

Вот, что было в комплекте:
1-Коробочка
2-Мультиметр
3-Инструкция на английском языке.
4- Щупы
Стандартный набор.
Сам прибор выполнен из чёрной пластмассы в защитном кожухе жёлтого цвета. Корпус выполнен аккуратно, все прилегает достаточно плотно. Никакого запаха синтетики.

Переключатель режимов работы дисковый, с четкой фиксацией и щелчком. Фиксация более чёткая, щелчки более громкие по сравнению с предыдущим мультиметром, рассмотренным мною в последнем обзоре.
Имеется режим автовыключения (через 27 минут). Для последующего включения достаточно перенажать кнопку или щелкнуть переключателем.
На экране для индикации измеряемой величины 4 разряда, с плавающей точкой.
Имеется контроль состояния батареи.
Прибор работает от батарейки 9В.

Батарейка в комплект не входит. Батарейка вставляется с большим трудом. Места мало. Зато соскакивание разъёма невозможно. Батарейка вставляется однозначно, плюс с минусом не перепутаешь. Откидывающейся подставкой никого не удивить. Всё как у всех, разве что вид немного другой.
Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы. При переходе от одних измерений к другим начерчена чёткая граница.

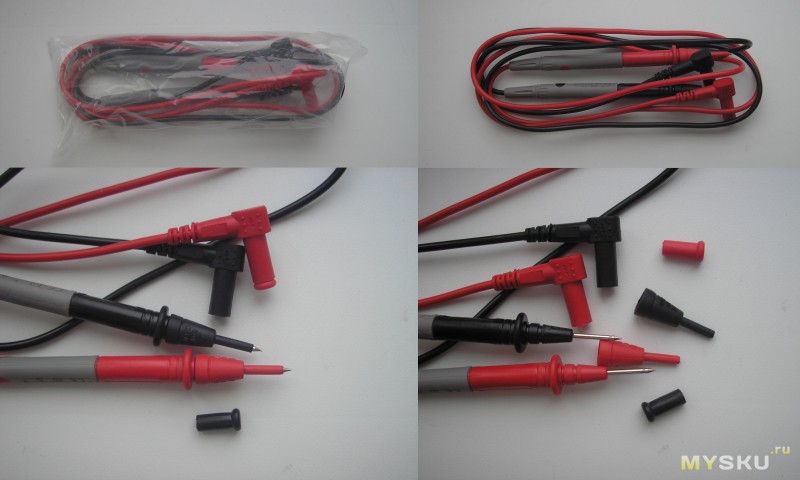

В отличие от предыдущей модели щупы изготовлены более качественно.

Оконечная часть щупов имеет более мягкую структуру и изгибается вместе с проводами, если потянуть за шнуры.
Плавно переходим к разбору.

Защитный кожух снимается очень тяжело. Сидит плотно.
Откручиваем 4 самореза и прибор разобран.

Уж очень он мне напоминает предыдущий прибор. Расположение деталей немного другое (это естественно) и шунт посерьёзнее.

Все контактные площадки на плате протёр спиртом и смазал тонким слоем технического масла (ЦИАТИМ). Контакты целее будут (не стачиваются и не окисляются). При этом переходное сопротивление контактов не изменяется. Зато надёжность повышается (проверено годами).

Схема стандартная (уже писал), на МС 7106 (К572ПВ5 наш аналог). Здесь та же 7106, но в другом корпусе. В данном случае стоит китайская клякса. Но в случае необходимости (порчи) её можно заменить (удалить кляксу). Имеются три подстроечных резистора, позволяющих производить калибровку в случае необходимости (что-то около 10%). На что хочу обратить внимание: прежде чем производить калибровку по переменке, необходимо убедиться в точности показаний по постоянке. Калибровку производят как правило один раз, и то если прибор с завода пришёл не настроенный (что бывает очень редко). Обычно их начинают крутить после того как сунули в 220 в режиме измерения сопротивлений. Тут только ремонт. А уж потом калибровка (вторая). Первым делом сгорает защитный транзистор и прецизионные резисторы (я выделил часто сгораемые), следующий в цепочке разочарований процессор. Иногда испаряются печатные проводники. Сгорают не всегда, но у особо настырных бывает (особенно часто если прибор чужой). Закончим с лирикой. Пора проверить насколько точно показывает прибор.
Вот что указано на странице магазина:
Specifications:
DC Voltage: 200mV/2V/20V/200V ±(0.5%+2) 1000V: ±(0.8%+2)
AC Voltage: 200mV ±(1.2%+3) 2V/20V/200V ±(0.8%+3) 750V ±(1.2%+3)
DC Current: 2mA/20mA/200mA ±(1.2%+3) 20A ±(2.0%+5)
AC Current: 200μA/2mA/20mA/200mA ±(1.8%+5) 20A ±(3.0%+5)
Resistance: 200Ω/2kΩ/20kΩ/200kΩ/2MΩ ±(0.8%+3) 20MΩ ±(1.0%+2) 200MΩ 6.0%+10)
Capacitance: 2nF/20nF/200nF/2μF/20μF ±(4.0%+3) 200μF ±(6.0%+10)
Display: 2000 Counts
Data hold: √
Diode test: √
Transistor: √
Continuity: √
Auto power off: √
Power: 9V (6F22) Battery(not included)
Package size: 21 * 13 * 6cm / 8.3 * 5.1 * 2.4in
Package weight: 508g / 1.1lb
Всё понятно и без перевода.
Прибор я закрываю, и переходим к определению точностных характеристик прибора. Все приборы, при помощи которых буду определять точность, имеют стоимость в пределах от 10 000 до 100 000рублей. Естественно это не личные приборы. Вряд у кого они есть в личном пользовании. Кому-то будет интересно.
Проверим, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров)

Эта установка позволяет измерять погрешность непосредственно в процентах.
Выставляю частоту 50Гц. Вот результат по диапазонам измерений.
200мВ – 0,2%
2В – 0,1%
20В – 0,1%
200В – 0,1%
750В – 0,5%
Результат просто шикарный, хотя на поверку чуть хуже, чем в предыдущем обзоре. Всунул в розетку: 235В. Другой мультиметр (официально более точный) показал 237,3В. Правильно измеряет и на частоте 500Гц. На частоте 5кГц начинает немного завышать (около 1%).

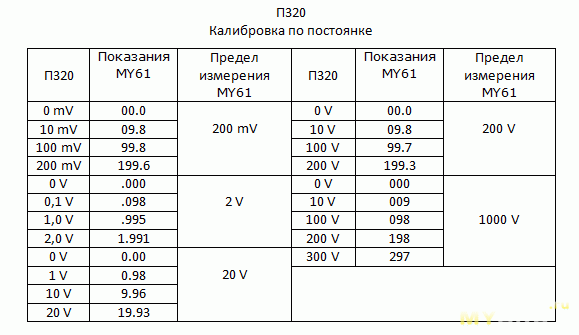

Постоянку будем оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.

Индикатор мультиметра не показывает измеряемые величины (V, mV), только цифры. При измерениях ориентируемся на переключатель пределов. Немного непривычно.
Переходим к измерению сопротивления. Помогут нам магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу. Если учесть сопротивление щупов 0,3 Ома, прибор и здесь показал шикарную точность.

На пределе 200 МОм при закорачивании щупов прибор показал 0 МОм, что гораздо привычнее, чем на M890F (1МОм).
Перейдём к измерению ёмкости. Магазин ёмкости Р5025. Каждый магазин ёмкости имеет начальную ёмкость (корпуса, соединительных проводов…), которую необходимо учитывать (добавлять) при измерениях. В данном случае она составляет 179 пФ. Вот результат.

Там, где прочерк в таблице – показания прибора с щупами, не подключенными к установке.
Добавлю фото измерения электролита 47мкФ. Заметил, что при измерении больших ёмкостей требует повышенных энергоресурсов. Если батарейка не очень свежая, может появиться значок низкого заряда.

Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.

Проверить работу прибора при измерении переменного тока досконально не смогу. Поверочная установка в не очень рабочем состоянии. Поэтому проверил на образцовом счётчике только в двух диапазонах: 20А и 200мА. На 100мА (диапазон200мА) — погрешность нулевая.
Показания на диапазоне 20А
100мА — 0.09А
1А -0,98А
5А — 4,97А
Коэффициент усиления транзисторов. Метрологических характеристик здесь не снимешь. Её пройду мимо. Прозвонку диодов и пищалку я тоже пропущу. К метрологии это не имеет никакого отношения. Они работают стандартно как и на других китайских «игрушкахПора переходить к заключительной части.
Минусы:
— Батарея питания 9В (я бы выбрал 2х1,5В, если б было можно).
-Отсутствие автовыбора пределов измерения (к хорошему привыкаешь быстро).
-Индикатор не показывает измеряемые величины, непривычно (А, мВ, мкФ…), только цифры.
-Нет подсветки дисплея (сам никогда не пользовался, в потёмках никуда лезу).
Плюсы:
— Точность прибора соответствует заявленной.
— Сделан аккуратно и добротно.
— Наличие автоотключения. Прибор выключится приблизительно через 27 мин.
-Крупные и контрастные цифры.
-Добротные щупы.
-И никакого запаха.
Кажись всё. Если что забыл, поправьте.
И ещё кое-что в конце.
Приборы даже с одним и тем же названием на поверку имеют и конструктивные и функциональные отличия. Я рассказал про тот прибор, который держу в руках, который был предоставлен для тестирования магазином TomTop (бесплатно).
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
