Допиллинг осциллографа DSO-138

  • Цена: € 18.22 - refund 50% потому как фейк

Этот осциллограф, с позволения сказать, а вернее игрушку для детей-переростков, кто только не оборзел обозрел. Добавлю-ка и я свою каплю меда в эту бочку дегтя.
Покупался он потому как… Вообще-то никакой реальной причины не было, просто халява. Хотя для оправдания растрат семейного бюджета я могу для своей любимой придумать множество причин :)

Не прошло и трех недель с момента заказа, и даже факт заказа стал забываться, как заветный пакетик добрался до приюта убогого чухонца :)

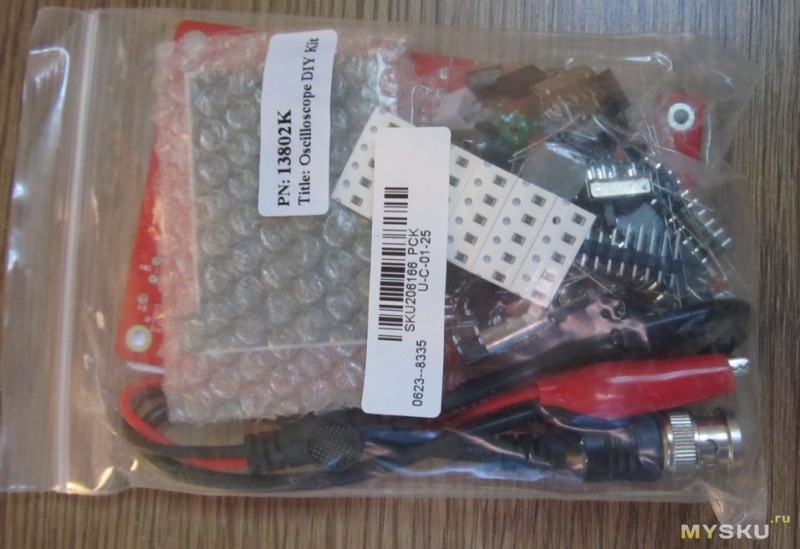

Фотографию упаковки, извините, выкладывать не стану, хотя ее пришлось все-таки добыть из помойного ведра и сфотографировать, когда осознал, что банггуд возвращает часть денег тому, кто уличит его в продаже фейков. Чего только не сделаешь за десять-то евриков :)
Руки сразу зачесались — благо выходной был — и через 2-3 часа в руках была вот такая поделка:

Обнаружилось смещение нуля, для которого предусмотрена автоматическая корректировка, но по какой-то причине эта корректировка не запоминается в EEPROM, поэтому после каждого сброса надо делать ее снова. Нет, так не пойдет — лень-то вперед меня родилась, поэтому за неимением исходников паршивки прошивки, придется компенсировать подбором резистора R10:

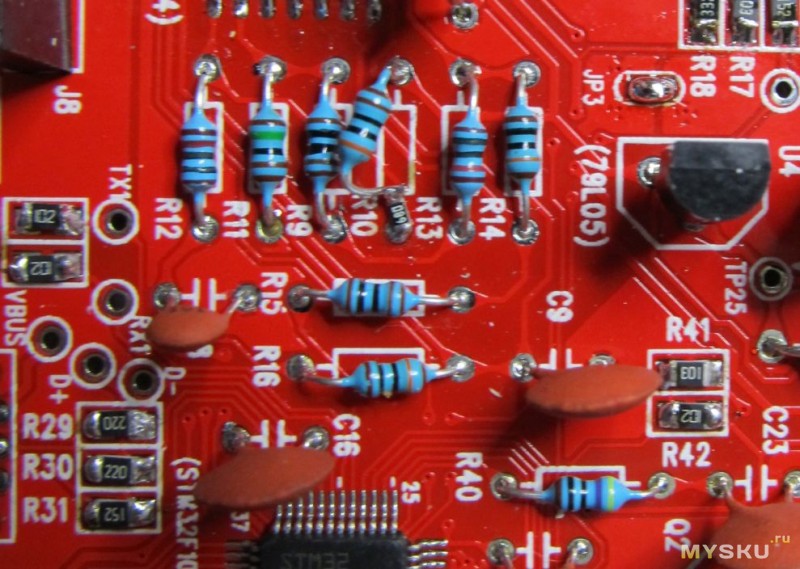

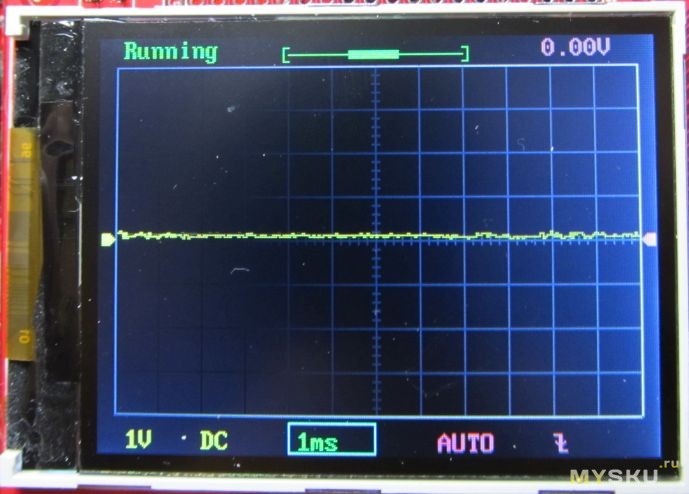

После корректировки выглядит так (не фонтан, конечно, но сойдет):

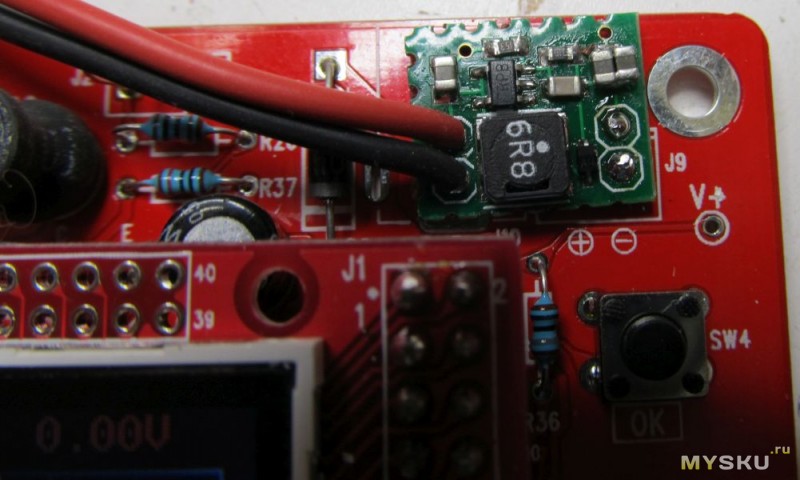

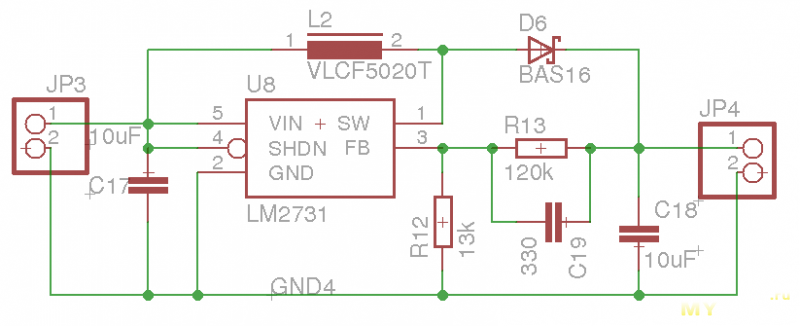

Теперь этому чуду враждебной техники нужно бы сделать автономное питание. Первым кандидатом была брошенная у меня другом половинка от батарейки планшетника:

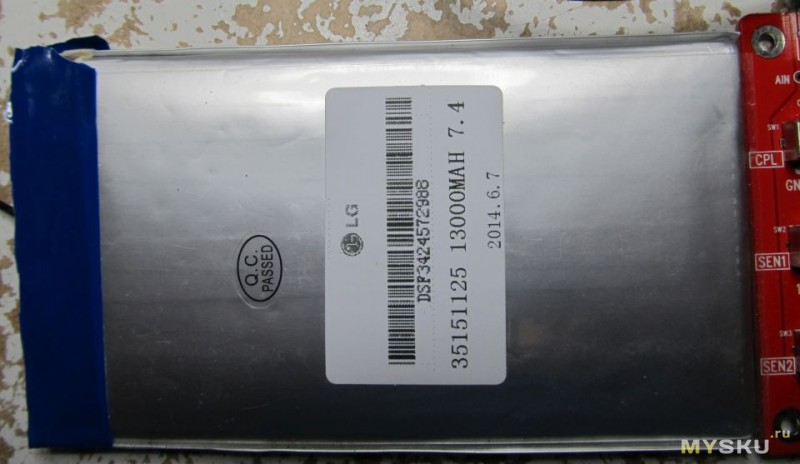

Долго думал… Минуты две :) Решил все-таки обойтись классической 18650 добытой из дохлой батареи лаптопа. Так как напряжение явно маловато для осциллографа, без boost обойтись тяжело, вклеим его в уголок:

Ссылки где взять не даю, извините. Взял в шкафчике — как-то по случаю наделал их кучу, так и валяются. Но схемку приложу:

Самому делать, вообще-то, не обязательно — их китайцы барыжат за доллар пучок.
Для зарядки использована стандартная из дешевейших (или дешевейшая из стандартных) платка с ебея
Обошлась в доллар за пару, включая доставку.
Теперь осталось мелочь — затолкать все это хозяйство куда-нибудь. Что нам стоит дом построить — нарисуем, будем жить!

Нарисовали…

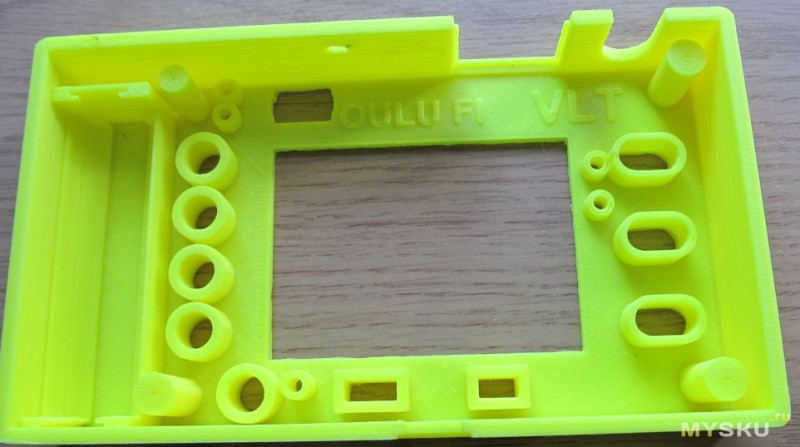

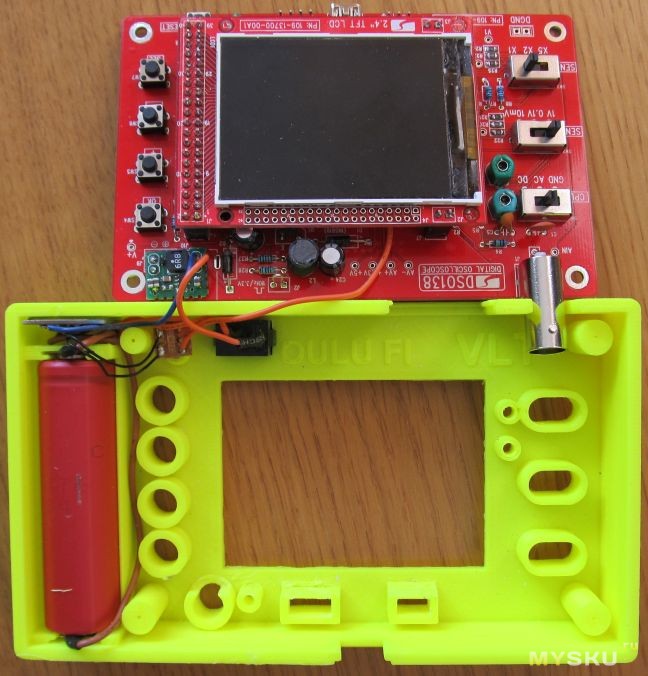

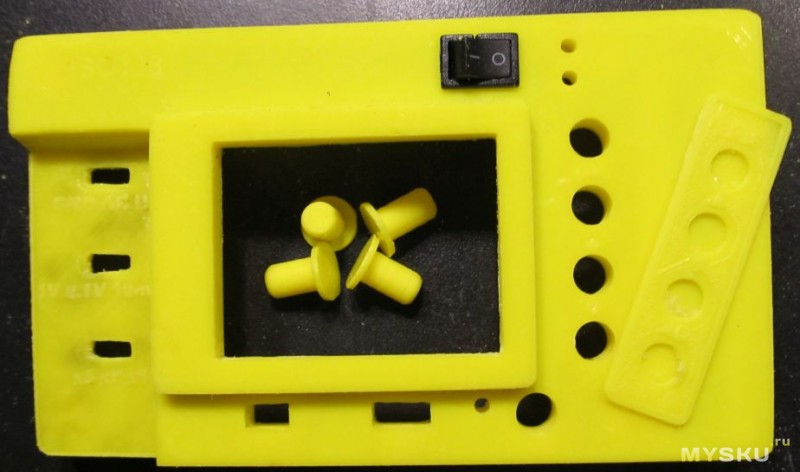

Первая примерка — со стриптизом:

Но жить не получилось — ползунки-переключатели с длинными насадками свободно переключаться отказались. Пришлось выбросить первую конструкцию.

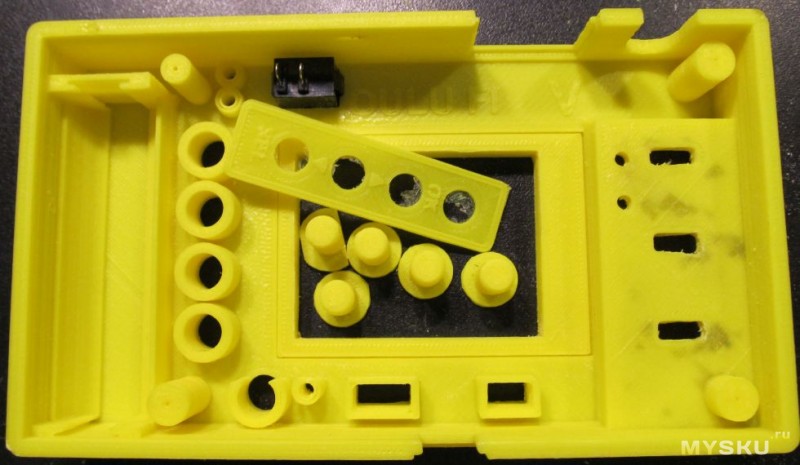

Рисуем вторую — вид изнутри:

снаружи:

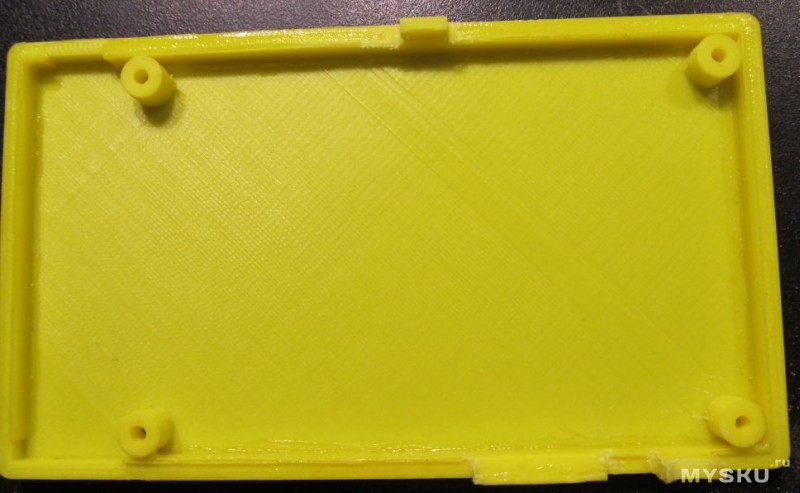

крышка:

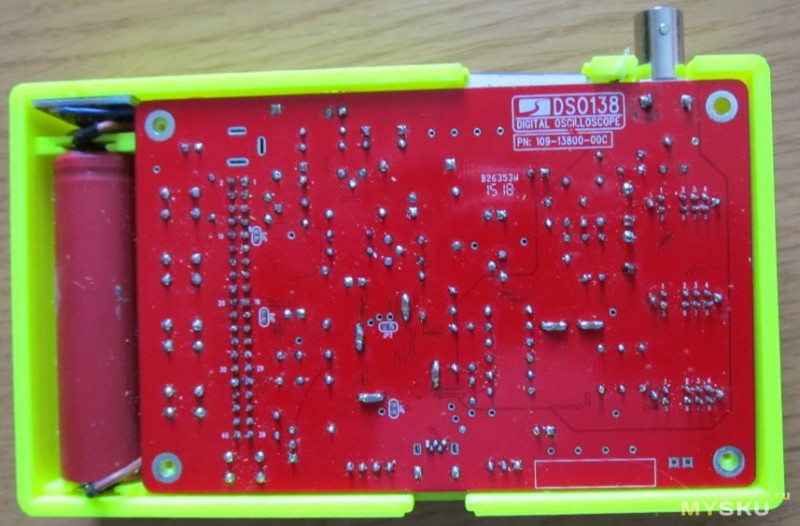

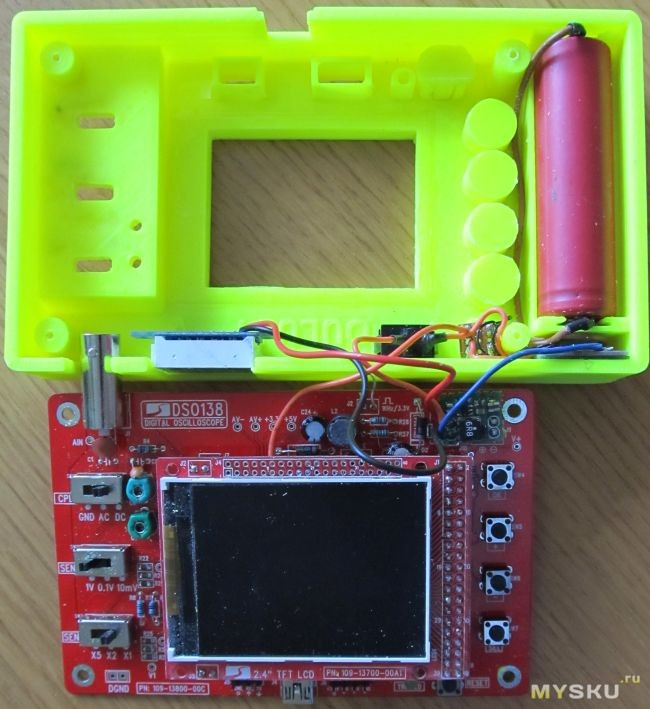

Упаковываем клиента:

Уперевшись, додавливаем:

Кстати, тут видно керамику на 10 мелкофарад, которую я поставил параллельно блокировочным конденсатором, надеясь уменьшить шумовые выбросы. Надежды юношей питают — но не помогло.
Ну и теперь, встречайте героя во фраке:

Опять таки по причине наличия отсутствия исходников, пришлось ставить выносной вольтметр для батарейки:

Вещь, известное дело, дорогая, заграничная — чуть больше доллара на ебее, точно не помню.


Напоследок, поддерживая похвальную местную традицию — хозяйка нашего дома в котячестве:


PS.
1. Файлы stl положил сюда.
