Автомобильная зарядка BlitzWolf™ 9.6A 48W на 4 USB порта


Всем привет. Сегодня на обзоре у меня автомобильная зарядка на 4 порта. В обзоре посмотрим, что это за зверь такой и что у него внутри.
UPD: добавлен купон.


Технические характеристики
Input: DC 12-24V Max
Output: DC 4x2.4A/5V Max

Зарядка поставляется в коробке из переработанного картона. На верхней части есть надпись фирмы производителя, а на боковой части крышки благодарность за выбор Blitzwolf.

Внутри коробки находится сама автомобильная зарядка и инструкция.

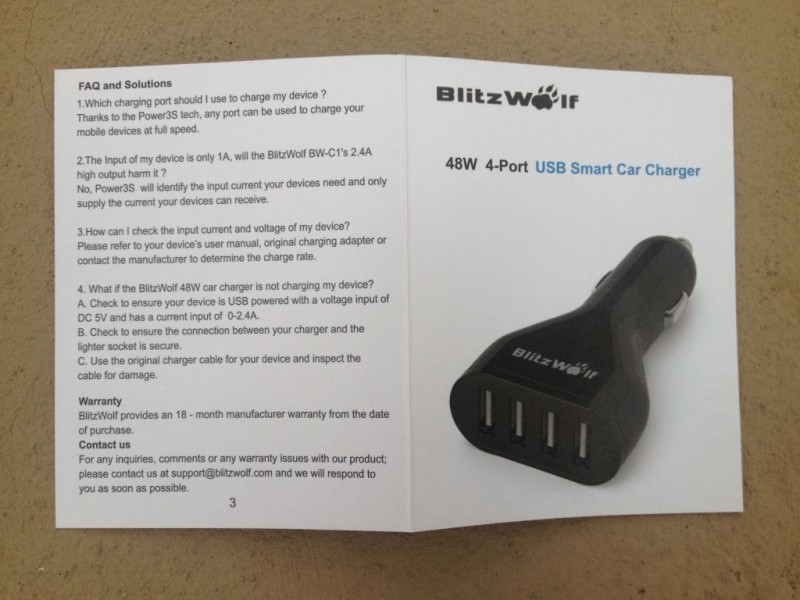

Инструкция полностью на английском языке.

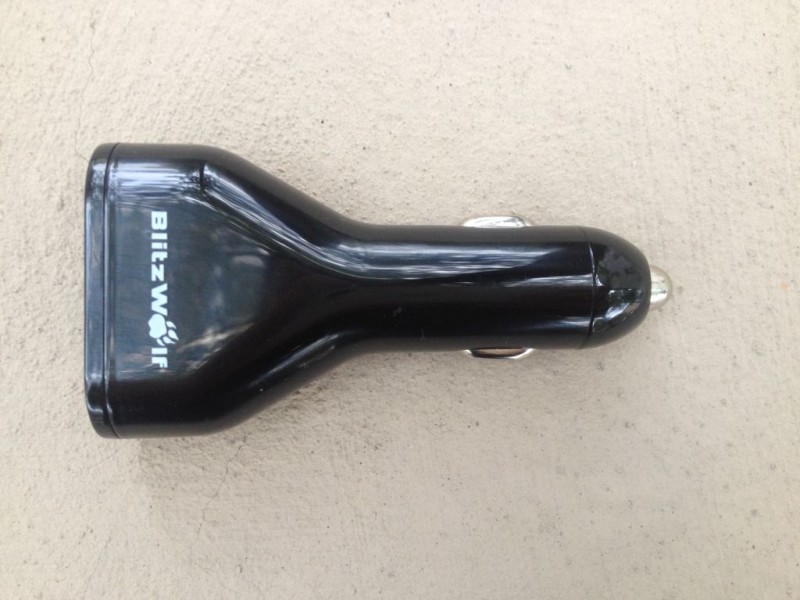

Сама зарядка имеет 2 цветовых решения: черный и белый. На одной стороне нанесена надпись Blitzwolf.

А на второй технические характеристики.

Фото крупнее.

В зарядке 4 USB порта. Сейчас будем ее разбирать и смотреть, что же находится внутри.

Сам я ее не буду в дальнейшем использовать, поэтому можно по хардкору. Чтобы аккуратно разобрать, надо поддеть переднюю планку с портами от середины к краю. Эта планка по краям посажена на клей, старайтесь не переусердствовать, потому что можно перегородки в планке сломать. Немного усилий и терпения и дело сделано. Посередине этих 2 групп USB портов находится синий диод.

Дальше придется хардкорить с противоположной стороны, потому что сколько я не тянул за плату или провода изнутри ничего упорно не хотело выходить.

Вот этот черный колпачок тоже посажен на клей, по хардкору его прокручивал кусачками, но лучше поддеть плоской отверткой: меньше снаружи будет повреждений. После разборки этой части видим, что здесь у нас находится пружина и достаточно массивный плюсовой контакт.

Фотка не але, но сбоку от черного столбика припаян провод. Отпаиваем его и достаем плату.

Теперь внутри у нас пусто.

А вот и сами потроха зарядки.

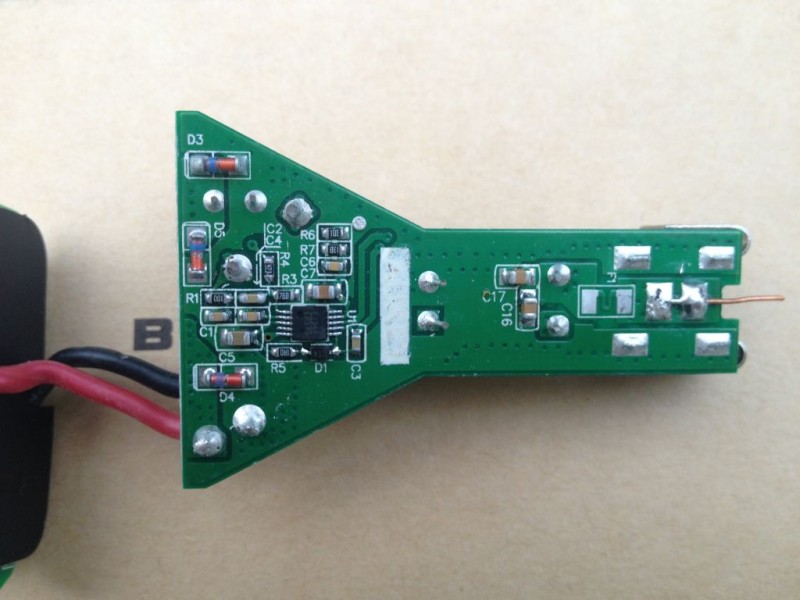

Фото с обратной стороны.

И вот такое фото платы с портами.

Весь конструктор.


Зарядка должна выдавать 2.4А на каждый порт. У меня нет таких прожорливых потребителей, поэтому я нагрузил все 4 порта чем есть: Xiaomi 16000, XTAR VC4 с 4 загруженными слотами, камера RunCam HD-S и BQ Aquaris E4.5 Ubuntu Edition. Тестер был подключен к повер банку, который может принимать в себя 2А. На фото видно, что в него вливается 1.53А и напряжение 5.12В

Обратно собирать зарядку не буду, отдам кому-нибудь из знакомых. Единственное отмечу момент, что в старых авто не до конца влазит в прикуриватель.

Как купить дешевле?
С купоном 12blitzw цена US$8.79
Планирую купить +10 Добавить в избранное +2 +10
свернуть развернуть
Комментарии (21)
RSS
+
avatar
  • Vidad
  • 09 октября 2015, 07:55
+2
был уже подробный обзор от связиста mysku.club/blog/china-stores/34849.html
+
avatar
  • m13ale
  • 09 октября 2015, 08:03
+4
п.18 же — халяву надо отработать…
+
avatar
  • tucson
  • 09 октября 2015, 08:40
-3
Причем тут халява? Человек себе же не оставляет. Просто сделал обзор, за что и спасибо!
+
avatar
  • m13ale
  • 09 октября 2015, 09:42
0
Да это неважно, главное — досталось нахаляву, а отдал он просто так или продал — это уже другая тема… А так да — и обзор неплохой и сама зарядка годная.
+
avatar
  • s3mki
  • 09 октября 2015, 12:13
0
Ага, такая халява, что даже видео обзор не делал, потому что не для моей целевой аудитории.
+
avatar
  • ybrbnjc
  • 09 октября 2015, 08:53
+1
Мне сложно представить ситуацию, когда в такой зарядке будет задействовано более 2 портов. Меня даже один торчащий хвост напрягает, а тут 4…
Для питания регистраторов, радаров и прочего я считаю это не вариант…
+
avatar
  • s3mki
  • 09 октября 2015, 12:14
0
Выехали вы компанией на природу. У всех по телефону, вот вам и применение 4 портов.
+
avatar
  • ybrbnjc
  • 09 октября 2015, 12:34
-1
И молотит движок 2-3 часа что-бы подзарядить телефоны…
Это по нашему…
+
avatar
0
Быстрее ночь настанет, чем она высадит аккумулятор даже на заглушенной машине.
+
avatar
  • Shmoky
  • 09 октября 2015, 23:18
0
Для питания регистраторов, радаров и прочего я считаю это не вариант…
почему нет?
+
avatar
  • m13ale
  • 09 октября 2015, 10:40
+1
Вообще, как-то сомнительно, что вот эта вот мелкосхемка, с тонюсенькими ножками и еще более тонюсенькими дорожками на плате, может при помощи внутреннего полевичка долговременно выдавать 9А…
+
avatar
0
Полевики находятся с другой стороны платы, это видно на фото в предыдущем обзоре.
А вообще пришлите наконец такую Киричу. Он хоть температуру замеряет и схему срисует.
+
avatar
  • m13ale
  • 09 октября 2015, 12:56
0
Ага, здесь полевичок под дросселем спрятан. Странноватая компоновка — лепить два самых горячих элемента в миллиметре друг от друга…
+
avatar
  • s3mki
  • 09 октября 2015, 12:57
+1
Может всполыхнуть?
+
avatar
0
Ну полыхнуть — это наврядли, но если от тяжелого температурного режима пробьется верхний полевик, то на выходе будет напряжение входа.
+
avatar
  • ksiman
  • 09 октября 2015, 12:22
+3
Справедливости ради, замечу, что данная зарядка не является безопасной, т.к. выдаёт до 9А на USB порт, что в некоторых случаях (например при замыкании USB кабеля) может привести к серьёзным проблемам.
+
avatar
  • s3mki
  • 09 октября 2015, 12:25
0
Спасибо за инфу.
+
avatar
+1
Внутри коробки находится сама автомобильная зарядка и инструкция.
Если бы не п. 18, можно было бы написать «устройство болтается в коробке ничем не закрепленное как г-о в проруби».
+
avatar
  • s3mki
  • 09 октября 2015, 19:12
0
Что в этой зарядке можно разбить?
+
avatar
0
Ничего. Но у брендов как-то не принято, чтоб предмет в родной коробке гремел как погремуха.
+
avatar
  • Shmoky
  • 09 октября 2015, 23:23
0
Вопрос — сколько ампер дает каждый порт, без сильного нагрева и долго?
И — порты все паралельно или по парам? Из текста не очень понятно.
