Салонное зеркало со встроенным монитором с креплением на штатное зеркало.


Привет. Сегодня на обзоре зеркало заднего вида со встроенным монитором диагональю 5 дюймов и разрешением 480х234. Кому интересно, прошу.
Я пользуюсь отдельно стоящим монитором для камеры заднего вида. Установлен он внизу за ручкой КПП. Иногда не очень удобно смотреть, хотя я уже привык. Теперь посмотрим удобно ли будет использовать одновременно зеркало с экраном и не будет ли мешать одно другому.
Поставляется зеркало в красивой и довольно плотной коробке, с указанными на ней характеристиками.

Характеристики на коробке немного отличаются от заявленных.

На торце указана диагональ.

Характеристики:
Модель: JSD-553
Размер экрана: 5 дюймов
Формат экрана: 16: 9
Система ТВ: PAL и NTSC автоматическое переключение
2 видеовхода
Напряжение: 12В
Разрешение: 480 х RGB х 234
Размер: 288 х 85 мм

В комплект поставки входят:
5-дюймовый цветной дисплей TFT заднего вида монитор JSD-553
Кабель питания (120 см)
Инструкция.

Внешне зеркало выглядит очень хорошо, никаких лишних деталей и кнопок на лицевой стороне. Пластик корпуса обычный, но отлит и обработан очень качественно. Пластиковая рамка вокруг зеркала тонкая и ровная. Прилегает к зеркалу плотно без зазора. Собрано все четко.



На обратной стороне зеркала 3 кнопки настройки параметров и крепления на штатное зеркало. Крепления выполнены в виде подвижных зажимов. Фиксируют зеркало очень четко и надежно.
Настройки








Фиксатор.

Наклейка с датой изготовления.

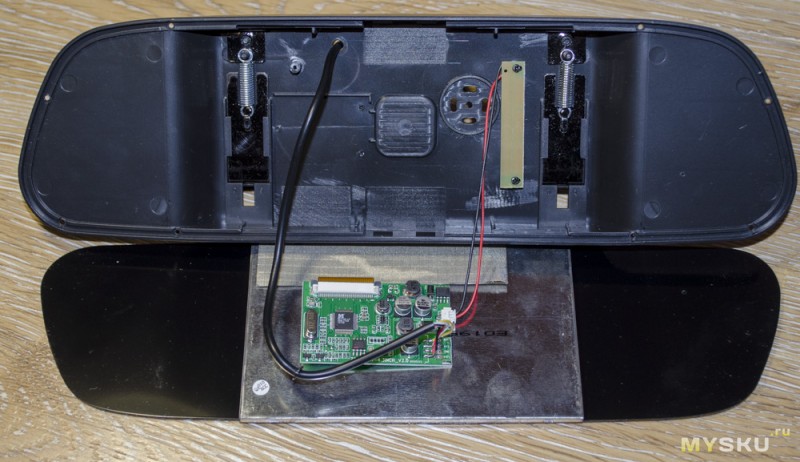

Посмотрим что внутри. Откручиваем несколько шурупов и снимаем рамку.


Без рамки.

Плата приклеена к экрану на скотч.

Схема собрана на чипе MST706.
Описание MST706 .Корявый перевод Google




Установка зеркала очень удобная и простая. Фиксаторы надежные.



Единственное что не очень удобно будет при монтаже — короткий кабель с разъемами. Соединение разъемов будет видно, их будет трудно спрятать, что ни есть хорошо. Можно при желании полностью заменить короткий кабель на длинный.
Видео кабель и питание у меня уже смонтированы к монитору, поэтому лишних движений для проверки работоспособности делать не пришлось. Соединяем и проверяем. Все работает. Качество картинки довольно сносное, при таком то разрешении. Но днем, даже не в солнечную погоду, картинка сильно бликует. А в темное время, видно отлично.
Днем.


Сумерки.

Ночь, свет только от фонарей заднего хода.

Попробовал сфоткать вид в зеркале ночью.

С установкой зеркала появляется проблема. Ширина зеркала, мешает полному опусканию солнцезащитного козырька пассажира. Вот и дилемма. Либо козырек до конца опускается и монитор за КПП, либо монитор в зеркале и пассажир без козырька. Короче, оставил старый монитор, мне показалось с ним удобнее, и бликов никогда нет.
Всем спасибо. Будут вопросы, отвечу.
