Сравнительный обзор Xiaomi usb-light advanced и первой версий


Тот случай когда лучшее не враг хорошего. Xiaomi умудрились сделать на самом деле шикарный usb-светильник с кнопкой управления, 5 режимами и заявленным 20% (125 люмен на максимуме) превосходством в яркости над первой версией

Перед новым годом ГБ проводил на фонаревке конкурс, все участники которого получали оригинальную версию известного всем Xiaomi usb-light. Я попросил менеджера выслать мне новую версию и вот на нее обзор.
Так что это не классический и нелюбимый многими п.18. Технически, да, халява, но писать обзор меня никто не обязывал.

Доставка
Так как даже не знаю когда выслали, то и сказать по срокам доставки ничего не могу.

Упаковка
Полностью аналогичный первой версии узенький зип-пакет.
На нем масса иероглифов и текст с коротким техданным.

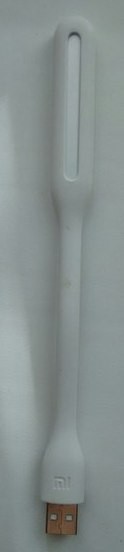

Вид вживую

Отличия у моделей два:
а) Длина. Новая версия длиннее на сантиметра полтора
б) Ура, есть кнопка управления.

Обратная сторона такая же как у прошлой модели.

Вот что скрывается внутри новой модели

В комментах диоды опознали Osram`овские, что не может не радовать!

вот цитата из комментов «В новой версии импульсный преобразователь, обычно у таких КПД на уровне 85-90%.
В итоге, имеем большую допустимую мощность при одинаковом нагреве, ну или меньший нагрев при одинаковой выходной мощности»

будем выяснять )

Вот что (точнее даже — ничего) на обратной стороне.


Управление
Долгое нажатие на кнопку включает-выключает лампу.
Короткое переключает режимы.
Вставляя лампу, легко случайно нажать на кнопку.

Потребление тока
Вот что показывает тестер с первой версией лучины

А вот по нарастающей замеры на всех режимах работы новой версии


Температура и теплоотвод
Теплоотвод устроен просто. Есть пластина с диодам. Есть «радиатор», который виден сзади. между ними воздушная прослойка+2 винта заходят от пластины в «радиатор».
Лучина на максимальном режиме греется до весьма теплого состояния. при этом радиатор благоразумно утоплен в корпус, потому что вот он-то реально горячий. касаться больно.

Примеры работы.

Светодиоды постоянно горят все, меняется только яркость.Есть память на последний режим, причем при включении яркость не идет сразу же, а очень быстро ( но различимо) нарастает до нужного уровня. ШИМа нет.

Вот новая версия на максимуме рядом с первой.

Тут разница в свечении более наглядна.
Режимы с минимального до максимального.


Субъективно ощущается что яркость с первой версией сравнивается на на среднем режиме, ну может быть он чуууток тусклее.

Вот пример на местности. Расстояние до двери метра полтора.
Первая версия.

Новая версия, режимы с минимального до максимального.

Теперь немного другой тест. Свечу вниз с высоты где-то в метр.


Тусклый режим в обоих тестах позволяет просто опознать что вот там вот дверь, а вон там вон листок. Не более того. Обычный светлячок.

На максимальном и пред-максимальном с расстояния в метр можно совершенно комфортно читать.

С обеими лампами на максимальной яркости, в ванне становится довольно светло, что-то типа 30ваттки. Для палатки или же стола ( если крутануть лампочку чтобы светили в противоположные стороны) это станет настоящей иллюминацией.

Итоговые мысли
Xiaomi удалось. Предыдущая версия и без того была чрезвычайно популярной.
Эта же, если не версии не будут разводить, а оставят только новую и опустят цену, станет безусловным хитом.
Именно цена и является единственным минусом. Все технологические изменения очевидно копеечны по себестомости.

Я бы посоветовал дождаться какой-нибудь акции, где их будут продавать бакса по 3-3,5 и с пойнтам оторвать за пару баксов.

Очень надеюсь что будет и 3я ревизия светильник. Было бы круто увидеть что-то типа двух таких лучин и хотя бы 1х18650 блок посередине. Такие 200-250 люмен от Xiaomi по 6-8 баксов наверняка сильно бы ударили по рынку традиционных походных тарелок с кучей синюшных диодов.

Вроде бы ничего не забыл, вещь-то простецкая. Но коли будут какие-то вопросы — пишите, дополню обзор.

и, зная предвзятость многих к п.18, еще раз уточняю
на обзор мне светильник никто не слал. их высылали всем участникам конкурса.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Планирую купить +29 Добавить в избранное +42 +76
свернуть развернуть
Комментарии (82)
RSS
+
avatar
+4
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Отработал честно. Нормальный обзор.
+
avatar
  • fatjoe
  • 16 февраля 2016, 22:34
+8
вот, вот он тест на внимательность
вначале же писал.
на обзор мне светильник никто не слал. их высылали всем участникам конкурса
+
avatar
  • apq
  • 16 февраля 2016, 22:56
-1
их высылали всем участникам конкурса
что за конкурс?
+
avatar
  • fatjoe
  • 16 февраля 2016, 23:05
+2
да надо было выбрать подарок на нг из ассортимента ГБ и что-то там еще черкнуть. ну и рандон из участников
уже и не помню, в начале декабря запустили.
+
avatar
  • apq
  • 16 февраля 2016, 23:07
+1
скажите, а как у лампы с нагревом если поработает 2-3 часа?
+
avatar
  • Xandris
  • 16 февраля 2016, 22:23
+1
Пришла сегодня с евера вторая версия как раз. Меня устраивает.
+
avatar
  • Aloha_
  • 16 февраля 2016, 22:24
+2
Ну корзину с бельем то зачем? =)
+
avatar
  • fatjoe
  • 16 февраля 2016, 22:36
+1
да проглядел, поправлю
спасибо
+
avatar
  • xpm
  • 16 февраля 2016, 22:30
0
Диоды в ней Osram, по фото очень неплохо светят, регулировка яркости радует, жду такую, да и стоит она копейки, лиж бы доехала с гербест.
+
avatar
  • fatjoe
  • 16 февраля 2016, 22:38
+1
спасибо, добавлю в обзор
+
avatar
+6
лиж
В каком слове из 3 4 букв можно сделать 4 3 ошибки? © :)
+
avatar
  • J0hnn
  • 17 февраля 2016, 06:23
+5
в слове из 3-х можно и 4-е ошибки )) слово еще — «ИСЧО»)))
+
avatar
  • Petr3075
  • 17 февраля 2016, 13:16
0
Зафлудили умники, вы по делу пишите, а не чужие ошибки высмеивайте.
+
avatar
+1
+
avatar
  • xpm
  • 19 февраля 2016, 18:45
+1
+
avatar
  • Aloha_
  • 16 февраля 2016, 22:39
0
Rated voltage: 5V
Rated power: 1.2W
А у вас 5 Вольт и 0.5 Ампера Из чего следует... Что стабилизатор тока установлен линейный.
+
avatar
  • fatjoe
  • 16 февраля 2016, 22:41
+1
можно в двух словах, что из этого следует, добавлю в обзор
+
avatar
  • Aloha_
  • 16 февраля 2016, 22:49
+1
КПД плохой 50%. Нагрузка для повербанка лишняя.
Лишнее тепло рассеивается на пластинке радиаторе. За то нет эффекта стробоскопа — можно фотографировать. Ну и для глаз как бы полезно =)
+
avatar
  • Alber
  • 16 февраля 2016, 23:11
+1
Во, с помощью этой лампы повербанк и глаза лечит :)
+
avatar
  • Petr3075
  • 17 февраля 2016, 16:57
+1
У меня простая лампа Xiaomi не мерцает.
+
avatar
  • ksiman
  • 16 февраля 2016, 23:00
+1
Что стабилизатор тока установлен линейный.
Это вряд-ли. Вангую, что стоит регулируемый импульсный драйвер.
А 1,2W взяли из первой версии, реально 2,5W
+
avatar
  • Aloha_
  • 16 февраля 2016, 23:50
+1
Требуем вскрытия ?!
+
avatar
0
Точно вскрытие нужно! Особенно после:
… нарастает до нужного уровня. ШИМа нет.
+
avatar
  • fatjoe
  • 17 февраля 2016, 12:53
+1
ну так я добавил фото платы с обратной стороны, больше-то там нечего вскрывать.
переключаются режимы моментально.

но в случае включения сразу до максимального режима, яркость растет скачкообразно. у меня глаза ее так воспринимают, по крайней мере )
+
avatar
0
А как Вы шим глазами смотрите, без осциллографа и других приспособлений?! ;) Поделитесь. ;)
+
avatar
  • fatjoe
  • 17 февраля 2016, 21:15
+2
так через камеру смотрю.
в случаях с фонарями ШИМ явно виден

вот надысь Palight обозревал, там на всех режимах полосы идут

ну, естественно когда фотика нет под рукой, просто быстро машу головой ))
+
avatar
  • AmberNIC
  • 17 февраля 2016, 22:19
0
Следующий раз поберегите шею и мозг))) Машите руками!
+
avatar
  • ksiman
  • 17 февраля 2016, 22:31
+1
Поберегите руки — машите карандашиком
+
avatar
  • fatjoe
  • 18 февраля 2016, 07:19
+7
да где же вы раньше были, отмахался шееф, теперь кажется что ШИМ есть даже у тех предметов, которые вообще не светятся )
+
avatar
  • tklim
  • 16 февраля 2016, 23:50
+1
Тоже так думаю, неясна схема подключения диодов и не видно резисторов. Неплохо бы заглянуть на обратную сторону платы. Ну или, хотя бы, измерить, что приходит на провода, припаянные на плату.
+
avatar
  • fatjoe
  • 17 февраля 2016, 09:30
+1
сегодня все будет
+
avatar
  • Druhn
  • 16 февраля 2016, 22:41
0
Рассеиватель сняли, а пару винтов открутить?
+
avatar
  • fatjoe
  • 16 февраля 2016, 22:42
0
да как-то не догадался, завтра добью. сейчас не до этого уже.
+
avatar
  • G99999
  • 16 февраля 2016, 23:51
0
Подождём за 0.80.
А от кнопки повербанка включается? Или только своей кнопкой? А то как же подделку теперь вычисять!?
+
avatar
  • tklim
  • 17 февраля 2016, 00:04
0
И где фотка обратной стороны?
Логотип, интересно, есть?
А то «подобных» то много. Я вот где-то 5 штук за копейки заказал — в одном из них оказалось 5 диодов вместо 6. Причем если смотреть на него глазами — то с рассеивателем не заметно, что диод отсутствует, слепит все равно. Но нож и тяга все разобрать — показали, что и тут обманули.
+
avatar
  • fatjoe
  • 17 февраля 2016, 09:42
+5


вот, добавил в обзор
+
avatar
  • smirta
  • 17 февраля 2016, 19:25
0
Ну, и где вы радиатор увидели? Я вижу металлическую пластину, нагревающуюся от платы со светодиодами через воздушный «термо интерфейс». Диодам долго не жить.
+
avatar
  • virus_59
  • 17 февраля 2016, 20:07
0
«Металлическая пластина» и «плата со светодиодами» это одно и тоже, смотря с какой стороны смотреть ;-)
+
avatar
  • smirta
  • 17 февраля 2016, 20:58
-1
Значит я не понял, фото то нет нормальных с пояснениями. Под фото было написано — вид сзади, в общем обзор не удачный.
+
avatar
  • fatjoe
  • 17 февраля 2016, 21:19
+3
с большим нетерпением жду любого вашего, несомненно УДАЧНОГО обзора
+
avatar
  • fatjoe
  • 17 февраля 2016, 21:17
+2
нет. есть плата со светодиодами
и есть отдельная пластина, утопленная сзади в корпус так, что руками ее не коснуться. воздушный «термо интерфейс» и так далее…

выше правильно ответили.

добавлю в обзор, чтобы не было путаницы
+
avatar
  • rtem
  • 17 февраля 2016, 11:18
+7

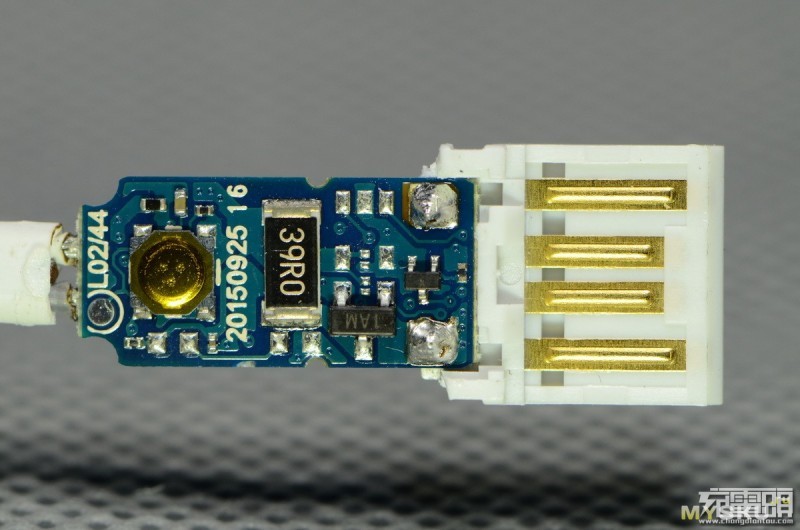

Вот нашел фото в разборе.
+
