Реинкарнация DIY-лампы в бытовом цоколе E27


HORROR STORY

В одном темном-темном доме была черная-черная лестница, которая
вела в мрачный-премрачный тамбур… И в этот ужасный тамбур входила хмурая женщина и зловеще произносила: "....(удалено модератором) Володя, когда ты уже с этой лампочкой разберешься.!?"

Так начинается наша история с трагическим предисловием и, обещаю, со светлым и радужным окончанием.
После очередной безвременной кончины довольно дорогой светодиодки Филипс в тамбуре, я психанул и решил заказать 100500 дешевых лампочек с Али. И пусть они горят хоть каждый день. Навыбирал трехваттных поделок, забросил в корзину и ждал пока придет письмо об удешевлении товара (ведь все так делают?) Пока дожидался, решил прошерстить несколько сторонних сайтов — ДХ, ГБ, БИК… На последнем я не раз покупал отличные по качеству и цене равнозаливные светильники под гипсокартон. Вот и сейчас обнаружил довольно приметную поделку для использования в технических помещениях.

ХАРАКТЕРИСТИКИ (с сайта продавца)

— Новое и высокое качество
— 5730 SMD LED ультра-высокой яркости
— Низкое потребление, высокая яркость
— Длительный срок службы — до 50000 часов
— Используется для украшения дома, гостиницы, торговых центров и тд

Тип диодов: 48 шт. 5730SMD
Напряжение: 220V-240V AC
Мощность: 24W
Люмен: 440
Свет: Белый (6000K-6500K)

Размер: 12.8 cm х 1 см

Комплект:
1 х светодиодный потолочный светильник
ОТСУТСТВИЕ розничной коробки. Упаковано в пакет


Почему эта каракатица вызвала интерес?


Во-первых, я откровенно поржал над маркетинговым вбросом китайских производителей на странице товара. На первой картинке гееподобный молодчик отказывается от CFLмодулей, говоря «НЕТ» алкоголю ой, морально устаревшим технологиям. Ничего не напоминает? Вторая картинка запечатлела предоргазменное состояние рекламной дамочки от восторга степенью освещения и экономии этим нанопродуктом. Все это рекламное пиршество приправлялось призывами «You need iT!»… В общем, Китай обрел лицо социо-капитализма.
Второе, что порадовало и удивило — мощность светильника: 24 китайских Ватта — это заявка на тендер в операционном отделении. Даже если погрешность составит 30-40%, результат все равно будет достигнут и для тамбура 10-15 ватт более чем достаточно.
Третье — стоимость. Все же $3,4 за лампу мощностью 24 Ватта это ДЁШЕВО.
К тому же, я с радостью обнаружил, что в аккаунте загнездились полтора доллара коинсами. В итоге светильник достался вовсе за копейки. Что же я получил за несколько мятых баксов?

КОНСТРУКТОР

Пришла каракатица в обычном конверте. Высыпав содержимое на стол, я обнаружил следующие составляющие лампы.

Мдя, на картинке светильник выглядит намного монументальнее: ни размером, ни весом поделка не впечатлила. Размер плат наглядно показан на следующей картинке (в сравнении с визиткой)

А вес всего устройства и вовсе не превысил 100 граммов.
Самодельность устройства полностью подтвердилась: светодиодные планки пришли в 2 платах по четыре штуки. Для получения восьми раздельных модулей достаточно разломать плату на четыре части, как шоколадку. Справедливости ради нужно отметить, что представленный вариант диодов не самый дешевый. Все же использована не текстолитовая, а алюминиевая подложка. Это радует с учетом цены. На каждой планке по 6 SMD 5730. Тип подключения диодов — последовательное. Это значит, что при выгорании одного — не горит вся планка. А с учетом коммутации — и вся лампа. Хорошо ли это, решать Вам.
Основной блок лампы с легкостью помещается в ладони. На верхней части корпуса отпечатаны технические параметры лампы. С обратной стороны, судя по всему, дата производства и номер смены. Вся информация сугубо на китайском языке. Кроме этого на брюшке лампы обнаружены три крошечных магнита. Нужны они для инсталляции лампы в стоковый светильник таким образом. Как по мне, идея довольно неплоха: монтаж в металлическом корпусе светильника очень прост. Далее Вы убедитесь, что универсальности данной лампы нет предела…
Переходим к внутренностям лампы. Итак, под крышкой мы обнаруживаем примитивную, но не самую убогую интерпретацию питания светодиодов. А вот к качеству пайки и сборки есть вопрос. Первое, что бросилось в глаза — совершенно неряшливая работа китайских промышленников.
Рассмотрев внутренности, собираем лампу в обратном порядке. Всё что осталось — вставить 8 диодных планок в корпус лампы. Получим такую конструкцию
Готовая лампа получилась довольно громоздкая — в крайних точках достигла 300 мм.

МОЩНОСТЬ

Для проверки заявленных параметров лампы нам потребуется волшебный китайский чемоданчик-тестер. Подключив лампу к тестеру мы обнаружили, что потребляемая мощность — 19,6 Вт
Большего ожидать от поделки и не стоило. Прекрасный результат, как мне показалось. Во всяком случае данной мощности хватает, чтобы при включении лампы, постоянно слышать от окружающих: «Ого!» Характеристика светового потока — немного позднее.
Цвет свечения можно охарактеризовать как «нейтральный белый», близкий к 4000-4500К. Фотографировать свечение лампы не вижу смысла т.к. информативность таких снимков близится к нулю.

ПЕРЕДЕЛКА ЛАМПЫ ПОД Е27

Незадолго до получения посылки, меня ожидала первая условно приятная новость: к нам в подъезд пришла «Государственная программа энергосбережения» и светильник в тамбуре благополучно замен на казенный… Вот такой красавец! Таким образом, применить китайскую лампу на благо общественности не получилось. Посему было принято решение использовать покупку в жилых или технических помещениях дачи. Одна незадача — по всему дому установлены светильники с винтовыми Е27 и Е14 патронами. В обход этой сложности, принято решение переделать лампу под стандартный цоколь Е27. Для этого мне понадобилась в качестве донора перегоревшая светодиодная лампочка, которая поделилась корпусом. Далее приступаем к подгонке сабжевой лампочки. Для этого нужно срезать наружные грани блока чтобы вставить блок заподлицо.

После этого раскручиваем корпус лампы и вырезаем паз в основании платы. Зачем это нужно, Вы поймете чуть позже. Теперь самое время припаять контакты лампы к цоколю.

Собираем конструкцию в единое изделие, пропустив провода в предварительно выпиленный паз.

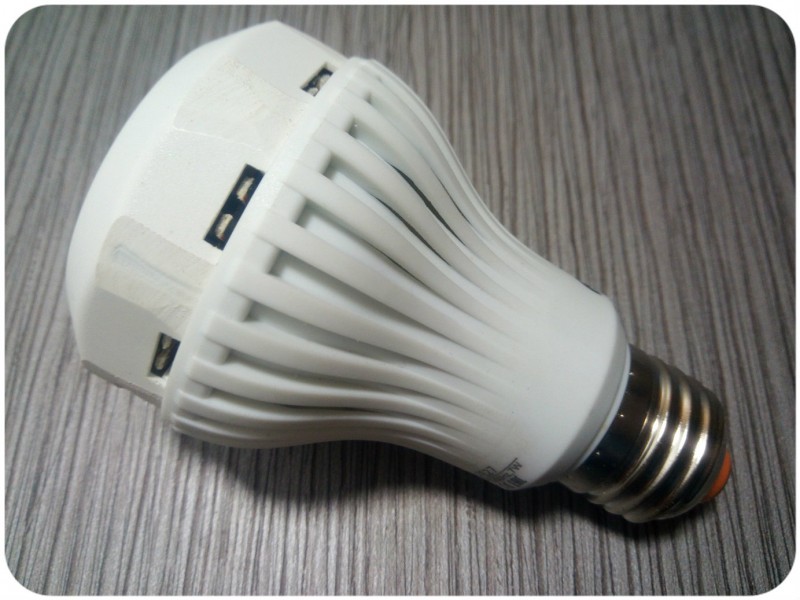

В итоге получилась такая лампочка с нужным цоколем и вполне презентабельным видом.
В сборе конструкция выглядит вот так.

В качестве апгрейда я бы посоветовал засверлить в корпусе несколько отверстий для более эффективного теплоотвода. Это накинет в лайфтайм платы и дросселя пару-тройку месяцев.

ЗАМЕРЫ СВЕТОВОГО ПОТОКА

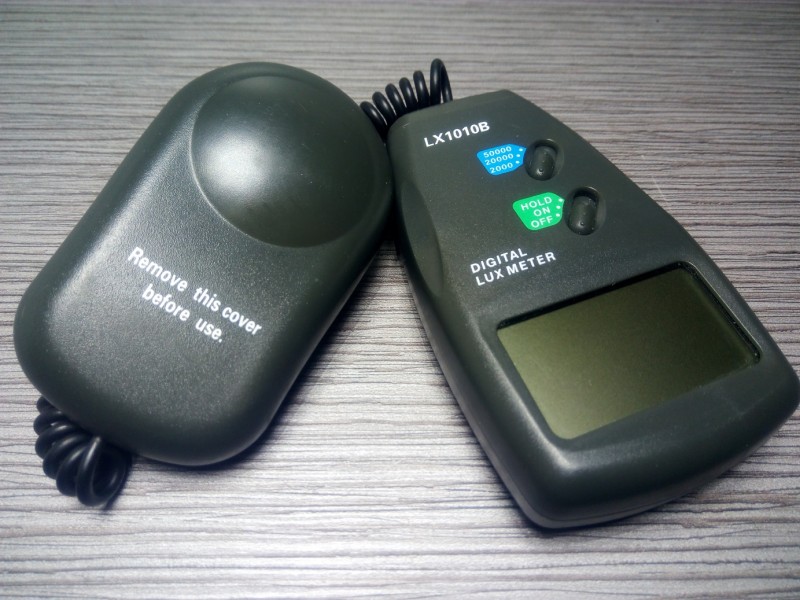

Разумеется, обзор светодиодной лампочки нельзя считать полным без замера светового потока. В фотосессии комнаты «ДО» и «ПОСЛЕ» я лично не вижу никакого смысла: уж очень необъективно отражает фотография реальную освещенность комнаты. В этой связи я произвел замер светового различных типов ламп при помощи люксметра. Чтобы читатель смог почувствовать разницу, я собрал все имеющиеся лампы по дому и устроил состязание. Итак, встречаем участников баттла:

1. Лампа накаливания БЭЛЗ 40 Ватт
2. Лампа накаливания PILA 100 Ватт
3. Люминесцентная лампа PILA 2700K 18 Ватт
4. Люминесцентная лампа WOLTA 6400K 30 Ватт
5. Люминесцентная лампа WOLTA 6400K 65 Ватт
6. Светодиодная лампа GAUSS 4000K 6,5 Ватт
7. Светодиодная лампа ASD 6400K 7 Ватт
8. Светодиодная лампа Arondie 4000K 9 Ватт


1. Первой на авансцену вышла олдскульная лампа Ильича мощностью 40 Вт. Вольфрам вспыхнул и натужно выдал жалкие 450 люкс.


2. Далее мы замеряем световой поток люмки PILA мощностью 18 Вт. Разумеется, дождавшись полного розжига, мы фиксируем 580 люкс. Не густо, но факт


3. Следующим претендентом на победу стала лампа GAUSS из семейства светодиодных мощностью 6,5 Вт. Здесь показатель уже солиднее — 1020 люкс


4. GAUSS потеснила диодная лампа ASD мощностью 7 Вт обрушившая на люксметр световой поток интенсивностью в 1370 люкс


5. Немногим больше выдала светодиодная Arondie мощностью 9 Вт. Её достижение — 1430 люкс


6. А теперь небольшой прыжок в прошлое — лампа накаливания с адскими 100 Ваттами! Подумать только: суммарное потребление комната+кухня+коридор и туалет у меня в настоящее время около 80 Вт! Тем не менее, достойные 1460 люкс


7. В бой вступает люминесцентная WOLTA мощностью 65 Вт размером с противотанковый снаряд. Её результат — 1980 люкс. Справедливости ради замечу: несмотря на скромный показатель, заливка светом на 360* просто отличная.


8. Как ни странно собрат WOLTA мощностью 30 Ватт выдал более ощутимые 2000 люкс…


9. А теперь, барабанная дробь… На сцену выходит герой обзора и ленно потягиваясь выдает следующий результат

Да, друзья мои, 5500 люкс! По субъективным ощущениям светит он очень и очень ярко. ДА, это направленный свет, НО 5500 люкс. Результат прекрасный для лампы, стоимостью $3.

ВЫВОДЫ


Покупкой я остался очень доволен. С учетом поправки на «странность» конструкции удовлетворенность покупкой на 4,9 из 5. Но беря во внимание, что место использования не требует эстетики (технические помещения, дача, гараж и тд) я бы поставил все 5 баллов. Рекомендую!

Желаю всем удачных покупок!

Обзор аналогичного продукта с замером температурного фона, коэффициента мощности и фото в интерьере можно прочесть здесь (Спасибо viktor2010)
