Незаменимый помощник для тех, кто любит паять: «Третья рука»


Давненько я присматривался к сему девайсу, но никак не мог заставить себя купить. Больно уж дорого казалось, за такую приспособу для бедного белоруса. Тем более, что паяю я не так уж и часто. Но после того как меня окончательно достал мой каличный паяльник, было принято решение затариться по богатому всякими приблудами для пайки. Попала в этот список и давно уже вожделенная, так называемая, «третья рука».

Получаем посылочку, распаковываем и видим вот такой вот конструктор:



Собственно, что здесь имеется:
Линза в пластмассовом корпусе с подсветкой
Крокодильчики с барашками крепления
Станина (с непонятным мне черным покрытием), в которую можно положить салфетки для чистки жала паяльника
Держатель паяльника и набор соединительных штанг
Рассмотрим подробнее линзу.
В нижней части у основания расположены два светодиода, назначение которых освещать предмет пайки.


Сверху имеется отсек для трёх батареек ААА, снабженный лентой для их более удобного извлечения. Сбоку ползунок включения подсветки.


Размер линзы впечатляет. Она большая. Я бы даже сказал огромная, на фоне основных габаритов.


Вставляем батарейки переплетая их лентой.


Включаем подсветку. Светит в общем-то неплохо.

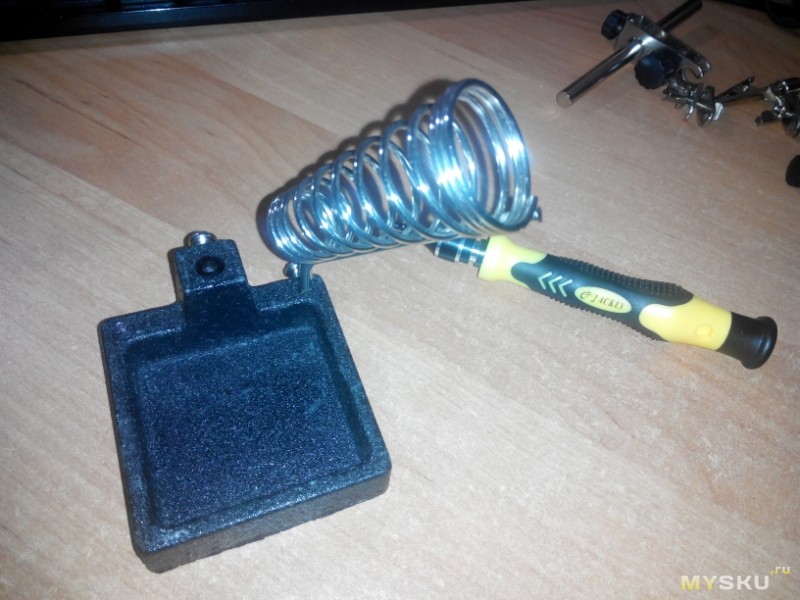

Приступаем к дальнейшей сборке. Держатель в станину и фиксируем стопорным винтом.


Сложнее всего оказалось собрать штангу с крокодилами. Нужно было одновременно зафиксировать между пластинками два шарнира. Они постоянно норовили выскочить.


Дальше всё намного проще. Вставляем в станину вертикальную штангу и навешиваем на нее линзу и штангу с крокодилами.

В собранном виде




После того, как на своё законное место был водворён паяльник, выявилась кое-какая особенность держателя. Он оказался великоват для паяльника по диаметру и тот просто проваливался, норовя при этом уткнуться в станину. Что не есть хорошо.



С этим делом побороться можно двумя способами: либо ставить паяльник так, как ниже на фото; либо произвести какую-то модернизацию. Потому что, вставляя каждый раз паяльник в держатель и при этом стараться его зафиксировать как-то не комильфо. Тем более, что если потом задеть чем-нибудь шнур, то он явно провалится в положение, как на фото выше.


Модернизация путём сжатия пружины на конце, с целью уменьшения диаметра, сразу отпадает. Мало того, что последний виток припаян к стойке, так он ещё и спаян с предыдущим витком. В общем в будущем придётся как-то допиливать.
Ещё одной нехорошей особенностью этого творения является плохая устойчивость. Связано это в первую очередь с большим размером линзы, и как следствие с приличным её весом. Поэтому если повернуть линзу в сторону, то вся конструкция, повинуясь учению Архимеда, норовит завалиться набок. Примерно вот так.


Тут либо применять очередной «допилинг», увеличивая площадь или вес станины, либо стараться во время работы следить за тем, чтобы ничего, никуда не перевешивало. Или вообще снять линзу, если она на данный момент не нужна. Благо времени это занимает две-три секунды. Я ещё даже не решил, буду-ли я устранять этот недостаток, или он меня не так уж и сильно напрягает.
Пружины в крокодилах довольно тугие. Держат они капитально. Для демонстрации зажал в один из них нож на середине лезвия. И ничего, крокодил справился на отлично.



Подведём итог. Предмет обзора мне понравился. О покупке не жалею. Не смотря на парочку недостатков: большого диаметра держателя для паяльника и малой устойчивости. Качество изготовления меня устраивает. На старой работе была у нас «третья рука» в лаборатории, так вот она по сравнению с обозреваемой просто шлак. Возможно к минусам можно отнести и цену. Не так уж и много, но и не дёшево, в особенности учитывая нынешнее положение дел в экономике. Если побродить по просторам китайских интернет магазинов, то можно найти множество вариаций такого приспособления. С двумя линзами, с подсветкой на гибкой стойке, на батарейках, от сети и прочее. Одни стоят чуть дешевле, другие чуть дороже. Кстати в офлайне, во всяком случае у нас в Минске, можно найти подобный товар по сопоставимой цене, а можно и по заоблачной. Если честно, то я даже не помню, почему я остановил свой выбор именно на этой модели.
Всем спасибо за внимание.
Планирую купить +33 Добавить в избранное +27 +58
свернуть развернуть
Комментарии (89)
RSS
+
avatar
  • Kartus
  • 24 марта 2016, 23:50
+2
Это не только третья рука, но еще и третий глаз)))
+
avatar
  • t0xy
  • 25 марта 2016, 00:00
+11
в сириусе дешевле такие, рублей на триста точно, смысла заказывать с али, а уж тем более с геарбеста, с его скоростью доставки, имхо — нет, но это в России, не знаю как с этим в Беларуси
+
avatar
+2
Дешевле думаю у нас не найти. За такие же деньги — возможно, если хорошо поискать. Смысл было заказывать в китае, а не купить в офлайне.? А смысл мне бегать по Минску, выискивая и сравнивая цены с гирбестом. Что бы постараться сэкономить 300 рублей? К тому же мне шла не только третья рука, а ещё паяльник и прочее. Кстати я видел купленную третью руку у нас, за примерно такую же цену. Она мне не понравилась.
+
avatar
  • DMA
  • 25 марта 2016, 03:22
0
Не скажу ничего по поводу Беларуси, но в в РФ в Уфе взял в Леруа Sparta за ~250 руб. только модифкация попроще: нет подставки под паяльник (она у меня уже есть отдельная) и лупа простая, без фонарика. Крокодилы на ножах не проверял, но все шарниры барашками хорошо зажимаются, ничего не болтается и не отваливается. Подставка тяжёлая.
+
avatar
  • sav13
  • 25 марта 2016, 05:35
0
Даже в чипе и дипе с их недемократическими ценами те же деньги
www.chipdip.ru/product/el-129/
+
avatar
+2
Народ, да я не спорю нифига, что в оффлайне эту вещь можно купить за такие же деньги. Я это и в обзоре указал. Без фонарика и подставки и на алике будет в районе 250 руб может дешевле. На многие вещи из китая цены примерно одинаковые бывают у нас. Эта вещь как раз из этой категории.
+
avatar
  • Multik
  • 25 марта 2016, 08:32
+4
Не только в Сириусе
Паяльники
Мегаопт
Чип-и-Дип
SDS Group
Профи
и т.д.
+
avatar
  • Sanja
  • 25 марта 2016, 00:02
+14
Засуньте в конец конусообразной спирали скрепку. Она жёстко зафиксируется между витками. Паяльник будет попадать жалом в скрепку и не будет проваливаться.

Лучше скрепки — ненужная вот такая штука:



А потом купите нормальную паяльную станцию с держалкой и выкиньте эту хрень.
+
avatar
  • G99999
  • 25 марта 2016, 00:06
0
Фига се ненужная штука! А как же лоток с симками вытаскивать? Скрепкой некошерно это делать, а вы тыкалку на убой предлагаете отдать!:)
+
avatar
  • t0xy
  • 25 марта 2016, 07:27
0
в своё время заказывал переходники для сим карт с такими скрепками в компекте по цене полдоллара за три набора
+
avatar
  • Sanja
  • 25 марта 2016, 11:00
0
У меня их горсть валялась. Телефоны ломаются, «тыкалки» лежат
+
avatar
  • vot
  • 25 марта 2016, 14:44
0
Не стричь один ноготь
+
avatar
+2
Насчёт скрепки идея неплохая. Спасибо. Насчёт паяльной станции… Я в начале написал, что паяю я не часто. Так, что станция мне ни к чему. Тем более, что и стоит она не мало. Ну это всё равно, что покупать трактор Джон Дир, что бы вспахать пару соток огорода на даче.
+
avatar
  • Sanja
  • 25 марта 2016, 11:02
0
Я в своё время взял труд помониторить Avito и купил ПС начального уровня, новую, в коробке, за 1000 рублей. И вам того советую — Авито в нынешние кризисные времена — чистый Клондайк.
+
avatar
0
Не спорю. За тыщу и я бы взял. Хотя я думаю часть посетителей муськи, которые занимаются пайкой более менее профессионально, эту ПС зас… т жесточайше.
+
avatar
0
я думаю часть посетителей муськи, которые занимаются пайкой более менее профессионально, эту ПС зас… т жесточайше.
вы вещи покупаете исходя только из положительного мнения муськовчан о вашей покупке? о_О
+
avatar
0
Не всегда конечно. Вы же видете народ предметом обзора не совсем доволен. Вернее его ценой ))
Но некоторые вещи я покупал прочитав обзор и комментарии к нему. Например лазерный невилир, не единожды здесь обозреваемый.
+
avatar
+20
Рекомендую допилинг следующего содержания
Барашки заменить на «нормальные»
На крокодилы термоусадки, чтобы не царапать платы и т.д.
В крокодилы вставить оси жесткости, чтобы при закручивании упорного винта не происходило сдавливания.
На подошву приклеить резину, чтобы не скользила.
На своей линзу снял.
раньше меня эта третья рука бесила (чуть не выбросил), а теперь не нарадуюсь.


+
avatar
+3
Да, насчёт термоусадок я в курсе. Просто ещё руки не дошли. Насчёт барашков и жесткости крокодилов дельный совет. Спасибо. Хотя у меня вроде бы крокодилы по жёстче. Трубка замкнутая.
+
avatar
0
У меня какашинские крокодилы, были бы как у вас, может и не понадобилась бы оська для жесткости. Надо поискать замкнутые и с тугой пружинкой.
+
avatar
0
Пружины реально тугие. Плату без термиков лучше не засовывать.
+
avatar
0
У ваших и железо потолще будет.
+
avatar
  • daniln
  • 25 марта 2016, 08:38
+1
Я такую штуку использую для макро съемки плат. Фотик кладу на стол с таймером на 2 сек, платку зажимаю в крокодилах. Получается фотик зафиксирован, платы тоже, можно делать качественные снимки на узкой диафрагме с минимальным ISO
+
avatar
0
Спасибо за обзор. Подыскиваю себе такую штучку. Как начинаю паять вечно проблемы, или паяльник не куда положить, или не видно ничего потому что мелко, ну и конечно постоянно всё норовит выскользнуть или перевернуться. Так что товар нужный.
+
avatar
+6
Мне похожая пепяка — с линзой без подсветки, без спирального держателя и с названием «Помощник умельца» — обошлась в 4,3$ при покупке в оффлайновом хозмаге месяц назад (Минск).
+
avatar
+1
Вот вот типа такой у нас на работе и была. По сравнению с моей она была какая-то хлипенькая. Но то что 16.7$ это дорого, я не спорю. Дорого, однозначно.
+
avatar
  • Chuk
  • 25 марта 2016, 02:53
+5
А мне вот эти понравились: ebay.com/itm/331804398211 и вот: ebay.com/itm/331804355949
+
avatar
  • Kwasti
  • 25 марта 2016, 07:22
+2
Что и говорить — дорого автор заплатил за это устройство, под боком можно найти в два раза дешевле. За обзор плюс.
+
avatar
  • Aostspb
  • 25 марта 2016, 11:21
0
Ключевая фраза: «можно найти». Мне, например, свое время жалко. Заказал через интернет, и через некоторое время знаю куда пойти и забрать. Т.е., уже не «можно найти», а «точно приехало».
+
avatar
+1
Знаю, что дорого. Знал это когда и покупал. Да и коменты на эту тему предвидел. Ну извиняйте )))) Купил и купил. Не выбрасывать же теперь )))
+
avatar
+6
Я себе сделал вот такую руку m.youtube.com/watch?v=AlKGR5mgZ60
Дешево и надёжно)
+
avatar
+1
Спасибо. Пошел собирать детали. На выхи есть чем заняться :)
+
avatar
  • Lithe
  • 25 марта 2016, 12:18
0
Отличная идея. Надо взять на вооружение.
+
avatar
0
Норм тема, если денег не хочешь тратить денег. Но я бы вместо ламината взял бы толстую фанеру. На ней чуть что и припой можно подобрать жалом не опасаясь, что она плавиться начнет.
+
avatar
0
Не плавится. Опробовал на ламинате 32 класса.
+
avatar
0
Я просто как то пристрастился паять на деревянном кругляшке. При советской власти на такие кругляшки розетки и выключатели монтировали. Вкрутил шуруп, намотал на него припоя. На кругляш канифоли расплавленной налил. Провода лудить было милое дело. Не знаю вот на ламинате такое прокатит или нет.
+
avatar
0
Если без фанатизма, то с ламинатом ничего не произойдет))) На нормальном ламинате износостойкое покрытие, которое не дает гореть. Но опять же, без фанатизма.
+
avatar
0
У меня тоже есть такая штука. У неё имеется один существенный недостаток, который вы не заметили и который сводит на нет все достоинства. Это пластмассовое стекло, которое надо протирать чем то очень мягким, и то оно очень быстро выходит из строя. Из за этого приобрёл ещё одну подставку со стеклянной лупой правда без подсветки. Советую подобную вещь покупать только со стеклянной лупой пусть и без подсветки типа той, что показана немного выше.
+
avatar
+2
Вы ошибаетесь. Линза там стеклянная. С чего вы взяли, что это пластик? Вы покупали именно этот лот?
+
avatar
0
Этот лот я не покупал, но подставка один в один. Там ещё в верней части лупы, небольшая лупа с большим увеличением, по этому ясно что она пластмассовая.
+
avatar
  • olehua
  • 25 марта 2016, 01:37
0
Может быть и склейка. Ну а у ТС линза без дополнительного стеклышка, видно же на фото
+
avatar
-1
Какая может быть склейка на линзе? Она целиковая. Как раз на фото не очень это видно. Если нет маленькой линзы на большой, то могу поверить, что стеклянная.
+
avatar
0
Нет там никакой другой линзы. Одна круглая стекляшка и все. Вроде на фото видно. Линзу со всех сторон отфоткал.
+
avatar
  • olehua
  • 28 марта 2016, 17:13
0
обычная склейка. Как линзы в объективах клеят?
+
avatar
  • she
  • 25 марта 2016, 01:37
+1
Обзор понравился. Но имея подобное устройство рекомендовать к покупке за такие деньги не стану. В магазине дешевле.
Планирую купить более качественный держатель пусть и дороже.
+
avatar
  • ser100
  • 25 марта 2016, 03:36
0
Размер линзы впечатляет. Она большая. Я бы даже сказал огромная, на фоне основных габаритов.
Да нет, амиго, эта линза небольшая и не очень удобная. Я у одного знакомого видел третью руку с линзой ~20 см вот это удобно.
+
avatar
0
Мэй би. Лично я линзу использую очень редко. Кончно тем кто паяет часто платы большая линза это плюс. Но блин, линза в два раза больше, это и другой размер всей конструкции. Иначе она упадёт. А это уже явно ещё дороже стоит, чем обозреваемая вещь. Которая в свою очередь тоже не совсем дешевая.
+
avatar
0
Ну это всё равно, что покупать трактор Джон Дир
Что ж Вы забыли про родной трактор «Беларусь»? Или его уже не выпускают?
+
avatar
0
Тракторов на площадке около завода навалом. Бери не хочу. Просто Беларусь есть и маленькие. На котором и на даче не грех попахать. А вот Джон Диров я таких не видел. Хотя может их к нам просто не привозят.
+
avatar
  • sls
  • 25 марта 2016, 08:05
0
неустойчивая шибко, остальное терпимо или допиливается
+
avatar
  • daniln
  • 25 марта 2016, 08:37
+1
У нас на работе были эти лампы (только размером раз 5 больше), я так и не смог под ними паять. Чуть тряхнешь, все плывет, минуту так попаял в раскачку, укачало…
Лучше микроскопа ничего не придумаешь. Да и то микроскоп я беру только когда нужно паять SMD 01005 или когда у микросхемы ножки с шагом 0,2 мм не пропаялись. А так 0402 свободно паяю без линзы.
+
avatar
0
я так и не смог под ними паять
Аналогично. Один минусы — требует слишком много телодвижений, неудобная, видно плохо, занимает много места и т.п. Выброшенные деньги.
+
avatar
0
Вопрос автору, линза стекло или пластмасса?
+
avatar
0
«LexaZmey25 марта 2016, 00:51
Линза там стеклянная.»
+
avatar
0
Стекло стекло.
+
avatar
  • DVANru
  • 25 марта 2016, 09:42
0
Примерно за эти же деньги заказал чуть навороченнее
с двойным питанием.
+
avatar
0
Да, я тоже такую хотел, но на тот момент на гирбесте не нашел. Отдельно заказывать не захотел. Кстати а здесь линза стеклянная?
+
avatar
0
Я в такой шайбу с 10 мм внутренним отверстием поставил и получилось вполне сносно. Можно попробовать и с меньшим диаметром.

Брал тут, на тот момент дешевле не нашел. aliexpress.com/item/2-5X-7-5X-10X-LED-Light-Magnifier-Helping-Hand-Auxiliary-spring-Clamp/2017153390.html
+
avatar
0
Пожалуй так и поступлю. Видимо большой диаметр держателя это проблема не только обозреваемой модели.
+
avatar
0
мне кажется, вернее, я точно видел, на ebay есть более интересные варианты за эти деньги или даже дешевле.
upd О! уже опередили :)
+
avatar
  • brotax
  • 25 марта 2016, 10:34
0
У меня в карнизе такой вариант:
+
avatar
  • Carter
  • 25 марта 2016, 10:50
+9
в Минске есть «Белчип» — замечательный магазин. Там есть эти «третьи руки» и на выбор.
belchip.by/section/?selected_section=02188
Предварительно рекомендую просмотреть видео с особенностями работы магазина.
+
avatar
+1
Замечательный магазин, где выложен почти весь электронный Али с наценкой в 100%. Может и не на все товары, но на многие. Сравнивал по imax b6, светодиодам и еще разной мелочевке. Но там много всякого интересного за хорошие деньги.
+
avatar
  • Carter
  • 25 марта 2016, 13:48
0
Мелочевку, заказанную с Али — ждать месяц, бухгалтерия инвойсы не принимает, ехать на Ждановичи (рынок) — далеко. А если еще и работаешь на Мележа, то до белчипа 5 минут пешком))
+
avatar
+1
Ну так кто ж спорит, что если инвойс через бухгалтерию надо провести, то алик отпадает ))) Деньги то не ваши. Чего париться о цене. Я против Бел Чипа ничего не имею. Магазин хороший. Особенно если что-то срочно надо, а на Жданы переть в лом. Плюс сайт есть с каталогом всей продукции.
+
avatar
+2
«О покупке не жалею. Не смотря на парочку недостатков: большого диаметра держателя для паяльника и малой устойчивости. „

отписал по одной из двух классических схем отзывов на Али: “всё плохо, но товар понравился, рекомендую»
Вторая такая: «товар пришел, понравился, но пока в деле не пробовал»
+
avatar
0
Я не сказал, что всё плохо. Я сказал есть пару минусов. А покажите мне товар без минусов к которому не к чему придраться. И кто сказал, что в деле я его не пробовал. Для справочки, я его получил не вчера, а несколько месяцев назад. На гирбесте есть отзыв мой, по фоткам можно заметить какой. Вот он написан через неделю после получения посылки.
+
avatar
0
позвольте, «пара минусов»!.. Эти пару минусов просто обязаны были оказаться плюсами. Иначе зачем? Если подставка для паяльника 1.не устойчивая, 2.паяльник держит плохо. Тогда чего там остаётся из плюсов? Лупа нахрен не нужна… Прищепки остаются? прищепки там классные? Плюс — за прищепки?
+
avatar
0
Она же не на 100% неустойчивая. Только если лупу повернуть на 90°. То есть когда вы ей не пользуетесь. Раз не пользуетесь ее можно снять и проблема отпадет. А недостаток с держателем паяльника можно устранить своими силами. Я и недостаток связанный с опрокидыванием устраню без проблем, если меня это начнёт напрягать. Пока не напрягает.
+
avatar
0
так её еще и сопсная лупа перевешивает ?? )))))))
Прекольно. Хорошее дело
+
avatar
0
А вы думали там что перевешивает? Или обзор не читали?
+
avatar
0
признаться, я как дочитал до «паяльник болтается», дальше не пошел. А тут, оказывается — чем дальше в лес — она сама себя не держит. Занятная вещица.
В тему «допилинга» тогда. В ванночку можно расплавленного свинца налить. как вкопанная встанет! )))
+
avatar
0
Да меня первым делом посетила именно эта идея. Ну либо снизу прикрепить пластину из толстого металла большей площади. Свинец конечно проще. Повторюсь: она себя не держит только если лупу в сторону отвести. А так она вполне устойчива. На последней фото в крокодил вставлен нож и ничего не опрокидывается.
+
avatar
0
у нас вроде бы с виду такая же продаётся за 893.00 руб если прийти и купить либо при заказе через интернет и подождать — 755.00 руб
+
avatar
0
Ну если крутезну оценивать ценой, то пустая банка от шпрот всё решает в этой гонке ))))))
+
avatar
0
Скажите, пожалуйста, не встречал ли кто-нибудь «третью руку» с массивным основанием: килограмм на 5-10?
+
avatar
0
проще массивное основание купить в спортивном магазине в отделе «штанги и гантели», либо поискать толстый стальной лист и подружить с обычной «третьей рукой» с помощью неодимовых магнитов.
+
avatar
0
по-моему, эти держатели забывают комплектовать пластмассовой деталькой:
+
avatar
0
Не знаю. Первый раз такую насадку вижу если честно. Да и функционал её не до конца понятен. Что она даёт?
+
avatar
0
внутренний диаметр становится меньше и паяльник упирается ручкой в эту насадку, а не проваливается.
+
avatar
0
По фотке так и не скажешь, что диаметр сильно уменьшился. Но идея интересная. Про стопор с другой стороны пружины я не думал. Надо будет обмозговать. Хотя с другой стороны наличие пластмассы настораживает. Её же можно случайно коснуться горячей частью паяльника.
+
avatar
  • wwest
  • 26 марта 2016, 00:39
0
А она не плавится -типа карболита.
Для 907 ручки, типа люкея итд.-идеально.Но вот под Т12 тонкая ручка проваливается дырку.Была идея выточить вставку из фторопласта с маленькой дыркой…
но точить… есть идея отлить из сантехнического силикона.
+
avatar
+1
есть вариант еще проще — взять какой-нибудь предмет, похожий по диаметру на паяльник, например одноразовый шприц похожего диаметра, либо обмотать скотчем (или пакетом) сам паяльник вставить в держатель и засиликонить между витков как надо. Через 24 часа — готово к использованию.
+
avatar
  • wwest
  • 26 марта 2016, 21:16
0
Ага, хорошая идея, только густым маслом смазать шприц, чтобы легче от силикона отделялся.Тонким полиэтиленом сам паяльник гораздо продуктивнее и точнее.И надо подумать отцентровать паяльник картонным кольцом сверху, чем заделать щели чтобы силикон не вытекал снизу, типа пластилина и картонного кольца снизу.

Я думал вырезать из плотной бумаги и склеить колечки с конусом, приклеить их на бумажную основу и заливать силиконом.А потом отслоить бумагу под горячей водой.Форма цилиндр с конусом и отверстием внутри.Отверстие по центру можно и потом пробойником высверлить.А потом вклеивать в держатель тем же силиконом.
Есть сантех силиконы что держат до 350гр температуры-читать на упаковке, они же и самые качественные.
+
avatar
0
Там толщина около 2 мм, что уменьшает диаметр практически на полсантиметра и она не плавится от температуры паяльника.
+
avatar
  • iblis-a
  • 25 марта 2016, 20:59
+1

leroymerlin.ru/catalogue/instrumenty/oborudovanie_dlya_masterskoy/payalniki_i_aksessuary/15551569/
вчера купил. подставка для паяльника уже есть отдельно.
+
avatar
+2
Мне вот такая нравится, я уже трубки получил, надо будет сделать
+
avatar
  • wwest
  • 26 марта 2016, 21:21
0
А что за жёлтые штучки вверху угловые? Это штатные сопла?

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
