Синезубый мультиметр


Был у меня мультиметр. И он меня всем устраивал до того момента, пока не сдох. Замена была быстро подобрана на какой-то распродаже долларов за 6, что ли, и даже через пару недель пришла, правда потом пришло осознание, что по функционалу и по органолептическим тактильным параметрам это просто мыльница какая-то. Но лень и жаба сделали свое дело, и я уподобился тем знаменитым мышам- истребителям кактусов. Ну а что, вроде как-то что-то измеряет, зачем еще деньги тратить, что-то заказывать…

Прошло с полгода с периодическими вялыми разглядываниями возможной замены на Алиэкспрессе и почитываниями обзоров на MySku, только все поползновения моего хомяка заканчивались, когда я прикидывал стоимость его удовлетворения в рублях. Но тут вмешались обстоятельства: плата контроллера моего 3d принтера (Rigidbot), редкий продукт жизнедеятельности ее создателей, в конце концов меня задолбала. И в качестве контроллера на замену было решено взять Megatronix, а поскольку доставка была платной, я еще полазил по сайту докинуть до кучи чего-нибудь в заказ и совершенно случайно наткнулся на предмет обзора. На вяканья жабы о цене мультиметра я не обратил внимание, так как у меня уже есть осциллограф той же фирмы и я им доволен, да и сама модель девайса очень интересная.

Итак, мультиметр. Производитель- компания с забавным названием Fujian Lilliput Optoelectronics Technology, выпускающая очень неплохие и относительно недорогие осциллографы OWON, в 2015 году выпустила линейку мультиметров со встроенным блютусом. Хоть она и не первая сделала это, но приборы с аналогичной функцией встречались редко и стоили как небольшой самолет. Эта вроде как небольшая фишка превращает простой мультиметр в регистратор с удаленным просмотром и дает возможность подключить его, например, к интересующим клеммам и не бегать от электрощитка к выключателю и обратно. Или подцепить к релюхе какой в авто, или еще для чего. Хотя у меня подобные ситуации и бывают чрезвычайно редко, но в этих случаях приходится раскорячиваться какими-то невиданными способами.
Всего заявлено несколько моделей, отличающихся наличием блютуса, разрядностью, наличием true RMS и записью оффлайн. Причем пока насчет последней функции информации толком нет, наверное, внутренний буфер, чтобы писать данные без подключения к смартфону.

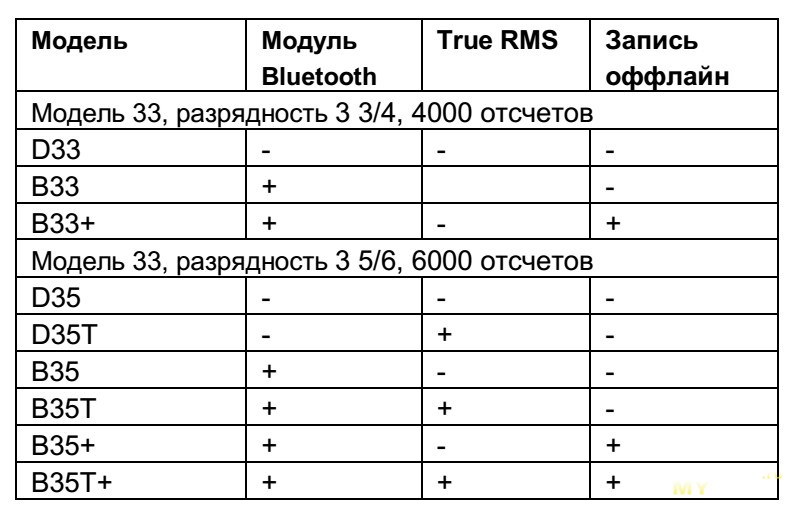

Варианты моделей мультиметров:

Технические характеристики:


Поставляется он в обычной коробке, в которой находится чехол с самим мультиметром и принадлежностями для него (щупы, крокодилы, термопара, переходник и руководство).



Чехол среднего качества, сделан из нейлона с вышитым логотипом.



Сам прибор выполнен очень качественно, нигде ничего не болтается, не скрипит и не гнется. Корпус по бокам обрезинен, сзади подставка защелкивается в отогнутом положении.

Под подставкой отсек для батареек. Именно во множественном числе: там используется не крона, а 2 батарейки формата АА. Крышка крепится на болте, под который в корпусе есть бронзовая втулка.

Из минусов- этот самый болт мелкий, в крышке не держится никак, и при откручивании может вылететь и потом его придется искать.


Рядом с батарейками находится держатель предохранителя. Хоть предохранители и меняются крайне редко, но все же, приятный нежданчик (предохранитель, кстати, на 1А). В общем, все сделано для того, чтобы мультиметр почти не приходилось раскручивать.


Переключатель работает очень хорошо и без люфтов, правда, переключается помягче, чем, например, на мультиметрах Мастек.
Кнопок всего 6, назначение у них понятно и без руководства. Выполнены из резины, с хорошим тугим ходом, надписи на них и на корпусе нанесены качественно и вряд ли сотрутся.
Экран большой, с подсветкой и аналоговой шкалой.


В общем, все понятно, кроме разве что треугольника, который оказался символом относительных измерений- дельтой. Ну и есть неиспользуемый символ- RPM. Подсветка экрана неплохая, отключается автоматически, если оставить прибор на минуту-полторы без использования.

Щупы тут среднего качества, на уровне тех же Мастеков, но с парой фишек. На них надеты съемные колпачки, которые открывают только самый кончик, что предотвращает случайное КЗ. Это бывает очень актуально, например в каком-нибудь электрощитке в подъезде старого дома. При желании можно эти колпачки открутить и получается вполне себе стандартный щуп, за исключением второй фишки: на нем есть резьба, которая позволяет накрутить крокодил, идущий в комплекте.


Крокодилы неплохие, почти полностью закрыты резиновой изоляцией от случайного КЗ. Тоже очень полезно, особенно при использовании мультиметра в режиме регистратора.



Проверки точности измерений не будет- я далеко не метролог, и у меня нет под рукой высокоточных сопротивлений или источников напряжения, а у обычных компонентов разброс характеристик скорее всего побольше будет, чем разница измерений у сравниваемых двух мультиметров. Да и сравнить я этот прибор могу разве что с шестибаксовым.

Разборка. Да, разборка была сложной. Вроде и всего делов- выкрутить четыре винта, но насколько туго они туда вкручены! И несмотря на то, что сталь винтов довольно неплохая, и откручивал я не отверткой из Фикспрайса, а Вихой, головку у одного винта я сорвал. Поэтому ограничился снятой задней крышкой- просто жалко портить прибор.

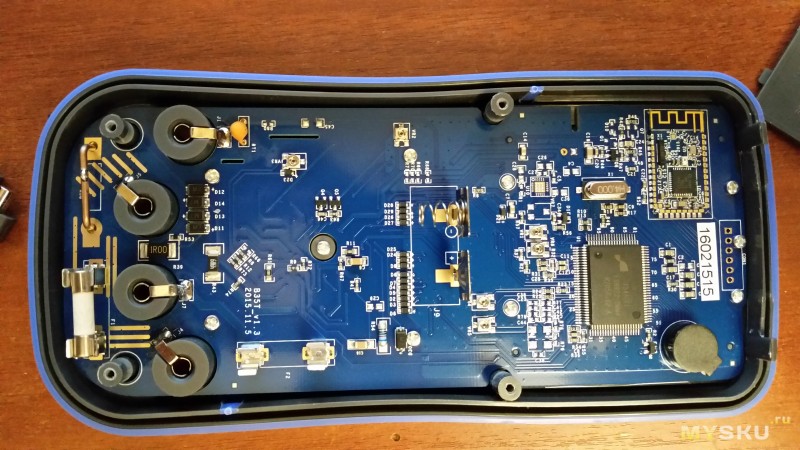

Плата распаяна отлично, единственное- на шунте была капля припоя, а так больше не к чему придраться.

Много раз крышку не откроешь, без резьбы в пластике можно остаться



Ну и само подключение по блютусу. Есть два варианта мультиметров: с Bluetooth 2.0 и Bluetooth 4.0 (BLE), а что конкретно стоит- написано на наклейке сзади мультиметра и на коробке. Четвертая версия, конечно жрет поменьше батарею, но надо учесть, что не у всех есть телефоны с поддержкой BLE, да и версию Андроида неплохо бы иметь не ниже 4.3.


Для включения блютуса на устройстве достаточно на 2 секунды нажать на правую кнопку с соответствующей иконкой, затем подцепить его телефоном.

Софтины для телефона на гугломаркете нет, приходится лезть на сайт производителя и скачивать ее отсюда
На главном экране отображается 2 окна под мультиметры, само устройство выбирается при нажатии на надпись сверху «No device». При длинном нажатии на названии подключенного устройства можно его переименовать.


Тут еще один неясный момент: В руководстве и характеристиках довольно мутно написано, что можно подключать несколько устройств (более одного, если дословно). Если смотреть по программе, то создается впечатление, что максимальное количество подключенных мультиметров- 2. Но на ютубе в овоновских презентациях (здеся и тута) их видно уже три штуки. Если же смотреть по описанию самого блютусового стандарта, то можно подключить до 7 одновременно активных устройств. В общем, еще одна непонятка в характеристиках.

Интересности при первом запуске для меня не закончились. При переходе непосредственно к самому окна устройства у меня вылетело окно с выбором программы по умолчанию… для синтеза речи. Моя реакция, естественно, была «Чо? о_0». Оказывается, в программе предусмотрена функция болталки, чтобы не смотреть на экран. Только болталка, даже стандартная гугловая, имеет какой-то странный акцент, и слушать слова типа «милливолтадж» как-то напрягает.


В окне устройства имеются те же самые кнопки, что и на устройстве, за исключением, естественно, поворотного переключателя, причем при выборе в программе, меняется индикация на самом устройстве, и наоборот- при переключении чего-либо на мультиметре, в окне программы все отображается.

При нажатии на кнопку графика вылазит самое интересное. Данные отображаются с несколько меньшей частотой (2 Гц против 3 на экране мультиметра). Справа идут данные в табличном виде. И справа снизу есть кнопка менюшки, где можно сохранить файл в CSV, открыть его, ну и пара настроек.


Вообще приложение небольшое и наделать в нем крупных ошибок очень сложно, но все же не обошлось и без косяков. Основной- это проблемы с графиком. Дело в том, что график автомасштабируется и данные на него идут в попугаях. А вот что за попугаи- это надо по таблице смотреть, в колонке единиц. В результате при автоматическом выборе диапазона, например при измерении напряжения на батарейке (пусть 1,4 вольта), мультиметром показывается сначала повышение до примерно 500 милливольт, затем переключается диапазон и показывается 1,4 вольта. Но в графике будет показано сначала увеличение до 500 единиц, затем спад до 1,4 единицы, и это выглядит как здоровый единичный пик. Примерно то же при переключении измеряемых единиц, например с вольт на омы. И график сам не очищается, для его сброса приходится лезть в меню и нажимать «Clear data».
Вот пример подключение батарейки:

Переключение с милливольт на омы и обратно(щупы в воздухе болтаются):


Еще не настраивается путь сохранения файлов- они всегда сыпятся в корневую директорию на телефоне. Формат вывода данных тоже не изменить. В принципе, и хрен бы с ним, разве что при обработке в экселе придется городить формулы со всякими условиями для учета порядков выводимых величин.
Вывод в тексте имеет такой формат:

0,DCmV,356.3,mV
1,DCmV,356.3,mV
2,DCmV,356.2,mV
3,DCmV,356.1,mV
4,DCmV,356.0,mV

В общем, если подводить итоги
Плюсы:
Качественная сборка, вполне соответствует своей цене.
Батарейки АА- все-таки более распространены и подешевле, чем Крона.
Возможность замены предохранителя без раскручивания
Щупы с удобными колпачками для безопасности и с возможностью навинчивания крокодилов.
Собственно самое жирное: блютус и функции, которые он добавляет.
Из минусов только один: немного косячное приложение.
ЗЫ: Ну и покупал я этот мультиметр за свои деньги, да и кто же мне его так даст, это мой первый обзор.
