Налобный фонарь


Сам фонарь в исходном виде малопригоден в качестве головного — китайцы догагалались установить в головняк так нелюбимую мной convex lens. В итоге можно получить либо тонкий луч, либо максимум ширины — пятно пол-метра диаметром с 2-х метров расстояния. При расстоянии в 30-50 см (например в щитке поковыряться) пятно сантиметров 10 диаметром, с четкой границей. Чуть дернешь головой — пятно скачет.

Но само железо оказалось на высоте, немного работы ножовкой по металлу и имеем неплохую альтернативу зебре :)


После выковыривания линзы было обнаружено что внутри стоит вполне нормальный диод Cree, по внешнему виду что-то типа Q5 или P4. Питается диод от полноценного 3-х режимного драйвера.
Диод термопастой намазан не был, что в процессе сборки было устранено. Так же было все вокруг диода замазано автогерметиком, теперь фонарь не боится воды, в крышках и так нормальные резиновые кольца поставлены. Так же в крышку батарейного отсека был вклеен кусок мощного магнита от винчестера. Теперь фонарь магнитится к любым железякам и висит самостоятельно.

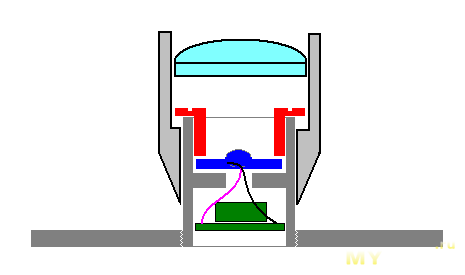

Внутреннее устройство:

Синее — диод, зеленое — драйвер, красное — гайка
Гайку без снятия линзы открутить нельзя.

Несколько фоток того, что получилось:
Внешний вид
Диод
Засветка, практически ровное поле
Магнит в действии

В результате за 250 рублей и час работы имеем трехрежимный налобник в герметичном металлическом корпусе на 1 АА батарее (литий 14500 тоже работает) с широкой (около 120 градусов) и равномерной засветкой. Работать просто сказка.

UPD 26.10.2011 добавил бимшоты (расстояние до стены около 50 см)
Без линзы и без гайки, крепящей диод, яркость с 1 метра ~ 40 люкс:

С гайкой (яркость та же, но просто обрезаны поля):

С линзой в режиме максимально широкого пучка, яркость в центре пятна ~ 410 люкс:

Линза дает ужасное пятно, яркость хоть и выше, но для работы плохо подходит, только для прогулок :(
Бимшот узкого пятна не стал делать, т.к. головка отпилена и линзу крепить неудобно.

Ток в максимальном режиме на свежем алкалайне — около 2 ампер, т.е. 3 ватта, часа полтора работы. На деле — дольше, т.к. яркость с падением напряжения будет падать.

Для сравнения — вот такой "сцукобластер" выдает на 1 метре более 40000 (сорок тысяч) люкс.
бонусные фотки




Как дойдут руки — сделаю и про него обзор.
Планирую купить +9 Добавить в избранное +9 +14
свернуть развернуть
Комментарии (9)
RSS
+
avatar
  • alteral
  • 05 января 2012, 22:01
0
спасибо за обзор!
что за металлическая втулка установлена вместо оригинальной линзы? чем вообще эту линзу можно заменить?
от замазывания автогерметиком охлаждение диода не ухудшилось?
корпус при работе нагревается?
+
avatar
0
вопрос- а что там можно стряхнуть — у 2х перестало гореть… после вытряхивания их них 14400 (они плохо влазят)… и процедуру выковыривания стекла опишите :)
спасибо за любые подсказки
+
avatar
  • tbnk
  • 07 марта 2012, 08:48
0
Проблема лития известна, судя по всему выбило драйвер :(
Про стекло — в той же ветке…
+
avatar
0
тоже купил. стекло выдавил очень просто. сначала продавил вниз, в сторону стекла, подвижную часть для зумирования. там что-то щёлкнуло. потом открутил часть с диодом и продавил в сторону стекла ещё разок. стекло выскакивает, часть с диодом вытряхивается и всё.
+
avatar
  • SCUM
  • 18 июля 2012, 03:55
0
а у меня через какое то время перестало от АА работать… вначале светило
от 14500 работает… в чем может быть дело никто не в курсе? не хватает напруги или что? сначало то хватало
+
avatar
0
Пришел такой же, не работает от аа батареек,14500 акка нету.
+
avatar
  • gamebox
  • 06 января 2014, 10:56
0
тоже получил работющий только от 14500 с дх, заметил разницу — на фонаре на сайте написано АА/14500, у меня только 14500, так что просто другой фонарь всучили
+
avatar
0
Я при получении с ДХ версии работающей только от 14500 открыл спор, после того как ДХ уточнил у меня скока будет стоить доставка обратно, они ответили что можно не отправлять им обратно, деньги кинули на карту. На тот период 14500 у меня не было и я думал что фонарь поломанный. Через пару месяцев пришли 14500 и вот радость работает.
+
avatar
0
Можешь открывать спор!
