ТВ-бокс Mecool KM8P Android6.0 (версия 2/16): мажем термопастой правильно! Плюс прошиваем новую сборку с Android

  • Цена: $66.21 (брал за $49.99 минус поинты)

Приветствую всех посетителей Mysku! Небольшой отзыв о дешевом Android TV Box Mecool KM8P c Amlogic S912 Octa Core.
Если интересно, прошу под кат


Содержание и быстрая навигация по тексту:
Вводная часть, описание устройства
Характеристики
Внешний вид, фотографии устройства
Внутренности устройства
Прошивка и тестирование
Заключение
Полезные ресурсы

Вводная часть
Наверх
Сразу скажу, что на Mysku.ru уже есть обзор данного ТВ-бокса. Я же добавлю свои «5 копеек»: покажу как снимать радиатор с чип и проверять охлаждение, а также рекомендации и инструкция по прошивке ТВ-бокса популярной сборкой с настроенными программами.

Во время очередного флешсейла на Gearbest раздавали ТВ-боксы со скидками. Я выбрал один из новых Mecool KM8P (на тот момент на 4pda.ru тема только начиналась, был только выбор, заочное сравнение и отзывы о продавцах). В основном сравнивали с неплохим тв боксом Mecool BB2.
Стоимость с поинтами вышла очень низкая, по акции цена была ниже чем на Али, да и вообще это достаточно низкая стоимость для приставки на Amlogic S912 Octa Core.

Отмечу, что есть разные версии данной приставки (самая простая версия 1GB + 8GB, версия с увеличенной оперативкой 2GB + 8GB, топовая версия 2GB + 16GB), самая простая стоит стоила чуть больше $30, обе версии с увеличенной памятью дороже, около $50...55, разница между ними не очень велика, пару баксов, я выбрал топовую.
Дополнительная информация - скрин покупки


Несколько слов о сравнении Mecoоl KM8P со старшими братьями: Mecool ВВ2 и Mecool MS8 PRO.
Так вот, в KM8P нет Bluetooth!!! Так же и нет диапазона WiFi на 5ГГц. В приставках MECOOL M8S PRO и ВВ2 есть и блютус и WiFi5Ghz, но стоят они дороже. Еще отличие «старших братьев» в схемотехнических решения. В них установлена память DDR4, что позволяет позиционировать устройства с маркетинговой точки зрения дороже. Обычно продают на $10-$15-$20 дороже. Если ничего лишнего не нужно, то Mecoоl KM8P неплохой выбор. Если нужен блютуз или композитный выход, тогда лучше взять что-то подороже. У меня лично отпадает клавиатура и джойстик на BT, других проблем нет, одни только положительные стороны)))


Характеристики:
Наверх

  • Модель: KM8P
  • Процессор: Amlogic S912 Octa-core ARM Cortex A53, 64 бит, 8 ядер.
  • Видеоядро: Mali-T820MP3 GPU
  • ОС: Android 6.0 (Стабильная)
  • Оперативная память: 1Гб \ 2Гб DDR3 (в зависимости от модели)
  • Встроенная память: 8Гб \ 16Гб (в зависимости от модели)
  • Поддержка MicroSD: До 128G
  • Поддерживаемые медиаформаты
  • Формат декодера: H.263, H.264, H.265, HD MPEG4
  • Формат видео: ASF ,AVI, FLV, ISO, MPEG, MKV, RM, RMVB, TS, VOB, WMV
  • Формат Аудио: AAC, DDP, HD, MP3, OGG, TrueHD, WAV, WMA
  • Формат Фото: BMP, GIF, JPEG, PNG, TIFF
  • Wi-Fi: 802.11b/g/n
  • Поддержка 5G WiFi: Нет
  • Поддержка Bluetooth: Нет
  • Питание: внешний блок питания 5В/2А
  • Интерфейсы: AV, HDMI, RJ45, TF карта, USB2.0
  • Версия HDMI: 2.0
  • Функции: Miracast, NTSC, PAL
  • Потребляемая мощность: 8Вт
  • Скорость порта RJ45: 100Mбит
  • Вес приставки: 0.090 кг
  • Вес упаковки: 0.480 кг
  • Размер приставки (Д х Ш х В): 9.70 x 9.70 x 1.70 см
  • Размер упаковки (Д x Ш x В): 17.80 x 10.60 x 6.40 см

Комплектация:
  • 1 x KM8P TV Box,
  • 1 x HDMI кабель,
  • 1 x руководство
  • пользователя,
  • 1 x адаптер питания,
  • 1 x ИК пульт ДУ

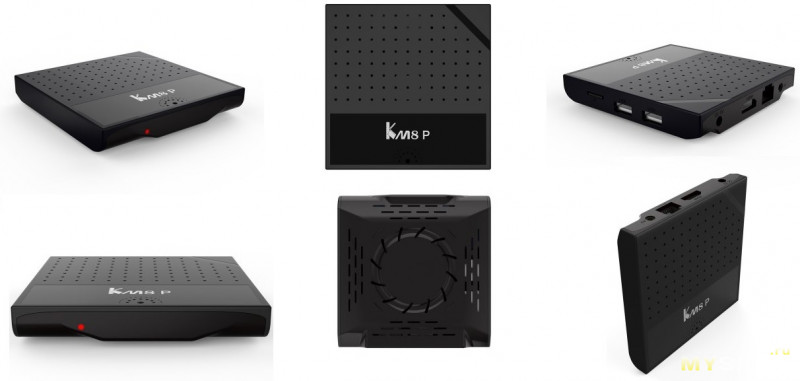

Внешний вид и фотографии
Наверх

Пришла посылка в простом почтовом пакете, внутри коробка с устройством. Вес посылки около 470г. (на почтовом стикере заявлено 480г)

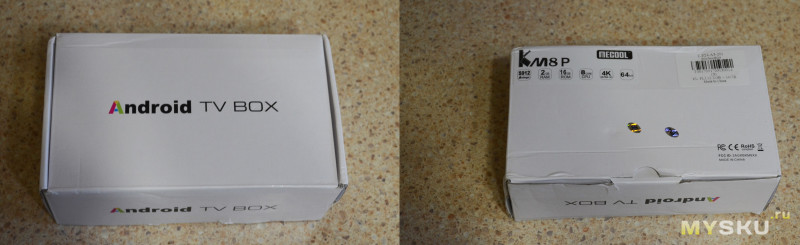

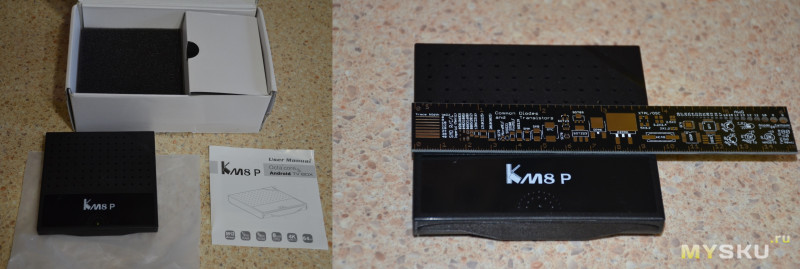

Внутри коробка с лаконичным оформлением: название Android TV Box, которое ни к чему не обязывает, на обороте название модели Mecool KM8P, стикер с версией (2/16) и пиктограммы основных функций

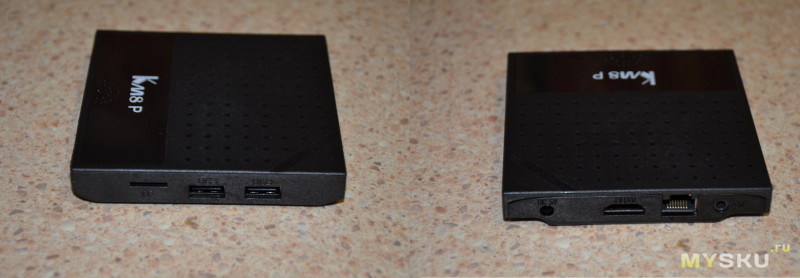

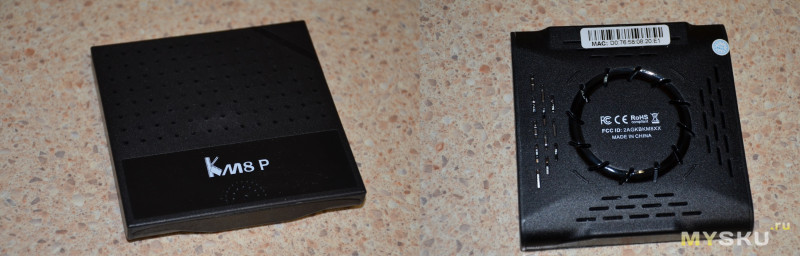

Сама медиа-приставка достаточно маленькая. Ее размеры составляют 95 мм х 95 мм х 15 мм.

В комплекте пульт (без батареек), инструкция, HDMI кабель (1,2м, обычный широкий разъем), сетевой блок питания на 5В/2А с круглым джеком (EU plug, есть другие, смотрите при заказе). AV-кабель отсутствует. На самой приставке присутствуют разъемы HDMI, 2xUSB, джек питания, Ethernet, AV-выход. Присутствует слот для MicroSD карточки, окошко ИК-приемника и отверстие Reset.

Активное охлаждение отсутствует, есть вентиляционные щели. В целом дизайн интересный.

Несколько слов про пульт. Размер небольшой, кнопок много, есть режим обучения. Батареек в комплекте нет (на фото уже мои).

Дополнительная информация про режим обучения пульта
На обороте пульта есть подробная инструкция. Это мега-полезно. Не потеряется)))

Общий смысл — есть блок клавиш вверху. Это включение-выключение телевизора, SET, переключение источника изображения, громкость ±.
Обучение проходит следующим образом:
1. Располагаем пульты оптическими окошками друг на против друга. Сильно близко не стоит, далеко — тоже. Должны быть вблизи, без препятствий между ними.
2. Зажимаем SET на 3 секунды, пока не начнет мигать рядом красный светодиодик. Это активация режима обучения.
3. Нажимаем на пульте Mecool в блоке клавиш управления телевизором кнопку, которую будем обучать, например, Громкость+. Светодиод при этом должен мигать.
4. Затем нажимаем на пульте телевизора кнопку Громкость+ для передачи. Нужно успеть за 3 секунды.
5. Для подтверждения обучения нажать опять кнопку SET,
6. Повторить для других кнопок по необходимости.
7. Профит!



Внутренности устройства
Наверх

Разбираем устройство
Корпус Mecool KM8P держится исключительно за защелках, без применения клея или винтов. Поддеваем и отщелкиваем карточкой вкруг.

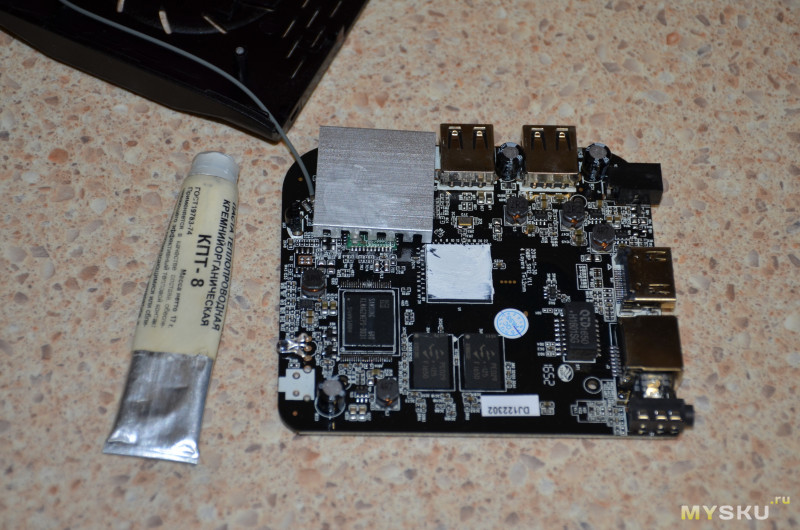

Внутри плата, антенна Wi-Fi.

Внимание, несколько слов про охлаждение.
На серьезную доработку это не тянет, но если вы хотите получить стабильно работающее устройство, то лучше провести данные действия. Также рекомендуется к выполнению, если есть заметный перегрев чипа устройства!

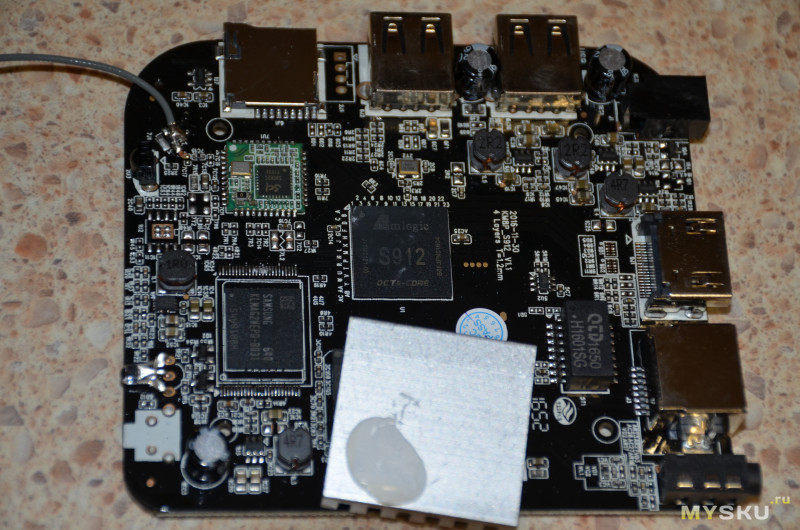

Аккуратно, без больших усилий, покачиванием, с вращением снимаем радиатор. Он крепится исключительно на капле термогерметика. Если вы обратите внимание на радиатор на следующем фото, то увидите, что капля достаточно маленькая и на краю радиатора. В центре нет теплового контакта. Мой ресивер бы перегревался (>70°С), Большой проблемы снять радиатор нет (если только товарищи из Поднебесной не постарались и не приклеили на суперклей ваш радиатор по всей площади).

Счищаем остатки, протираем чип, наносим новую термопасту/термоклей. В идеале — заменить радиатор на больший по площади.

В целом все, под спойлером кропы с микросхемами
Дополнительная информация - элементы платы
Самый главный чип )))

Чипы памяти PE029 это оперативка 4х512=2Гб. В версии на 2Гб половину не распаивают. Флеш Самсунговская на 16 Гб.

Модуль WiFi, на правом фото видна распайка Ethernet



Подключение, прошивка, тестирование
Наверх

Итак, подключаем устройство согласно нехитрой схеме: HDMI кабелем приставку<->телевизор, и питание в устройства. Я дополнительно подключал мышку и флешки.

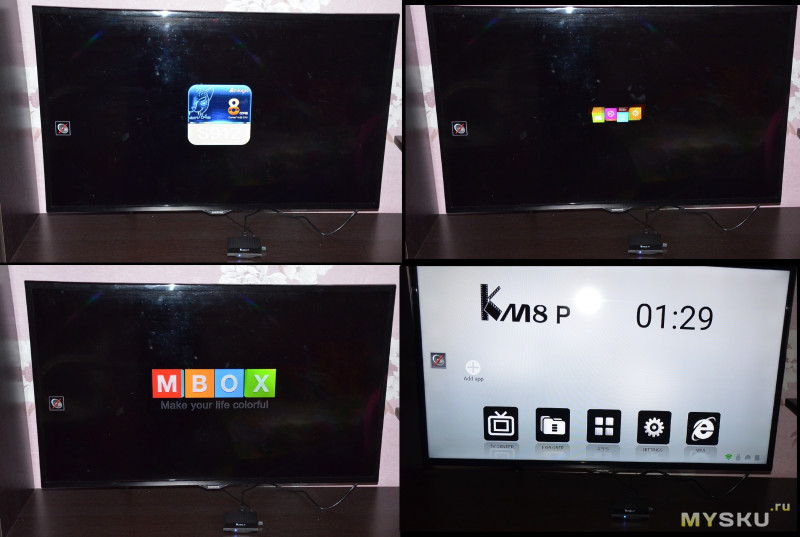

Первое включение. На экране заставка Amlogic сменяется заставкой сборки Андроида. Скриншоты снять в этот момент проблематично, так что только фото.

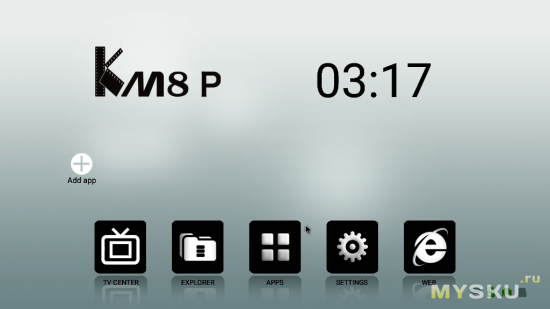

Основной экран стоковой прошивки

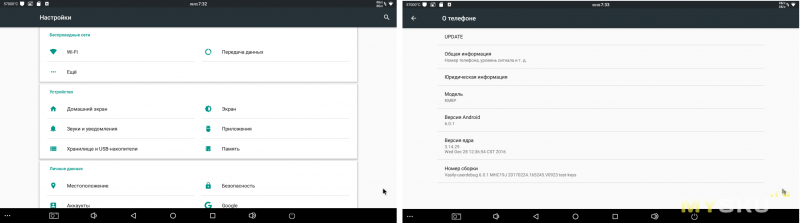

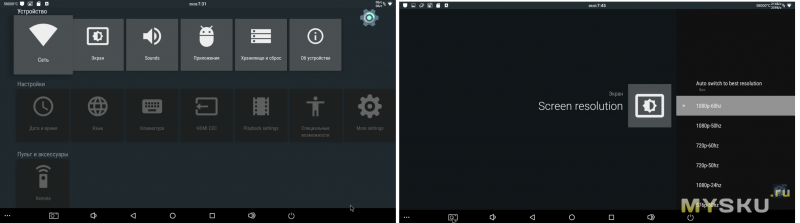

Вот настройки стоковой прошивки.

Свойства Андрюши 6.0.

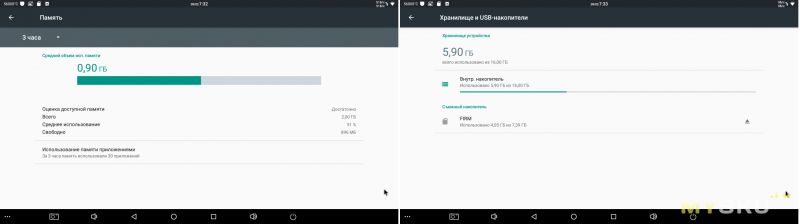

Скрин меню с памятью. 2Гб ОЗУ, 16 ГБ ПЗУ.

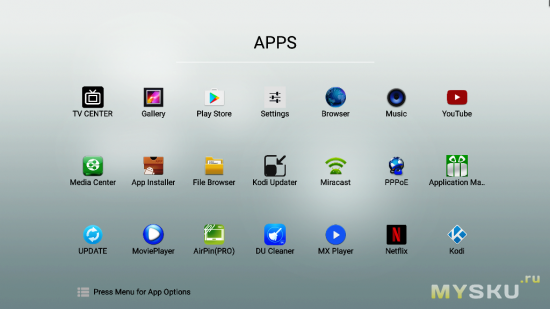

Предустановленные программы: Appinstaller, браузер, файловый менеджер, галерея, Kodi, Media Center, Netflix, Play Маркет, YuoTube, DU Cleaner

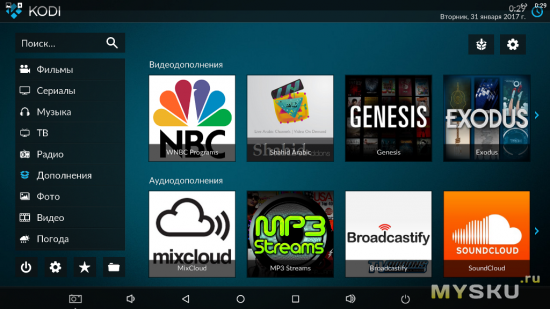

В рекламе про эту приставку везде указывают на предустановленный KODI 17.0

Ну стоковая прошивка мало интересна, так как пока приставка добиралась до меня, я твердо решил «обновить» прошивку.

Кратко про прошивку, рекомендации
Итак, для начала надо сделать Backup вашей прошивки помощью recovery TWRP.
TWRP — это модифицированный неофициальный recovery, который выпускается для большинства устройств, работающих под управлением Android. Обладает гораздо более широкими возможностями, чем родной recovery. Запускается с пустой microSD карточки, управлять лучше мышкой (поддерживается).

Порядок работы:
1. Форматируем Fat32 пустую MicroSD карту, копируем файл recovery.img (ссылка на 4pda)

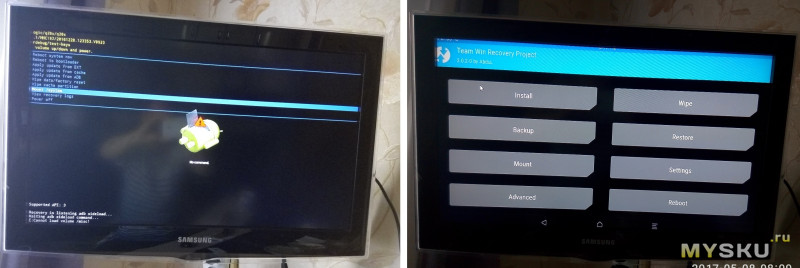

2. Отключаете бокс от питания, скрепкой нажимаете кнопку Reset и подключаете питание, удерживаете скрепку до появления загрузки картинки

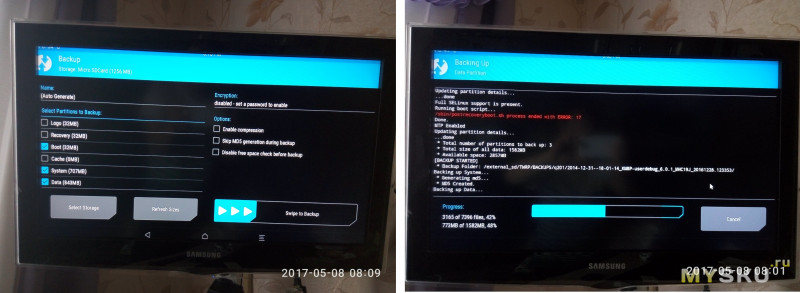

3. Мышкой выбираем опцию Backup. Соответственно для восстановления нужно выбрать Restore. FAQ по TWRP recovery
4. Например выбираете «Резервировать» прога сама сделает папку /TWRP/BACKUPS. Двигаете ползунок с право в низу, и у вас через несколько минут есть готовая копия всей вашей системы со всеми настройками,
5. Потом перезагружайтесь. Папку с сохраненными файлами /TWRP/BACKUPS

После работы TWRP появились папки на MicroSD и на внутренней SD флешке /
Прошивку брать тут. Я ставил мод «Vasily». В хранилище есть и другие варианты, в том числе стоковая (свежая), другие моды.
Дополнительная информация описание мода Vasily
Убраны лишние программы, добавлены популярные.
CPU Temp
Youtube — убрана реклама ( с возможностью скачивания видео)
Добавлена кнопка «закрыть все приложения» и информация об использованной оперативке,
Rootexplorer
Es-проводник pro
различные приложения для просмотра фильмов, ТВ, Торрент-ТВ, IPTV
различные плееры (настроены и оптимизированы)
Mirascreen и так далее

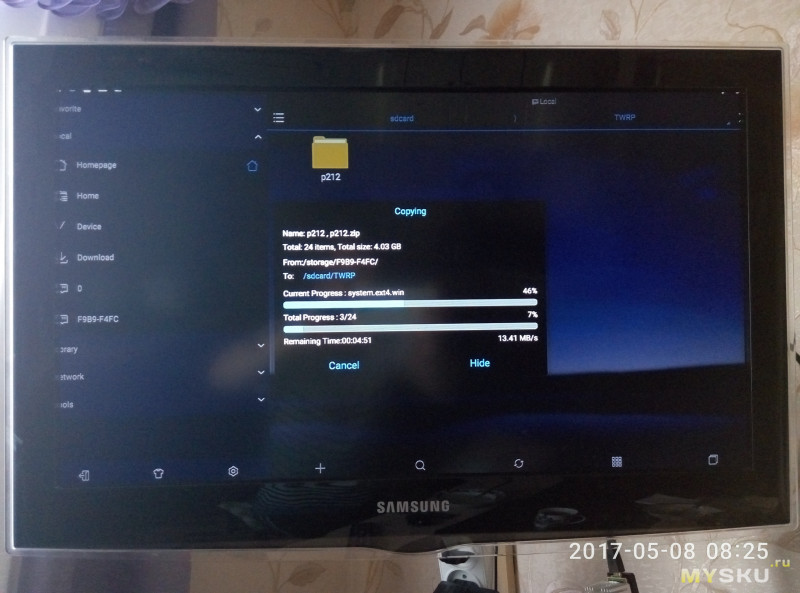

Далее в эту папку /TWRP/BACKUPS закидываете папку с прошивкой (если скачали zip — распакуйте). Можно прям с флешки на ресивере перенести проводником на встроенную память /sdcard

Запускаем TWRP еще раз уже для функции Restore. Указываем свежую скачанную прошивку. Подтверждаем

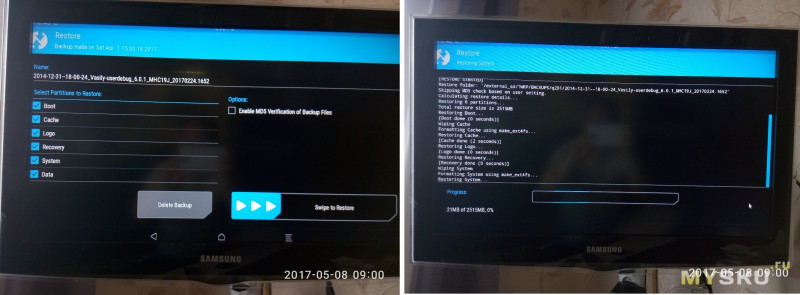

На фото процесс прошивки. Скрещиваем пальцы))

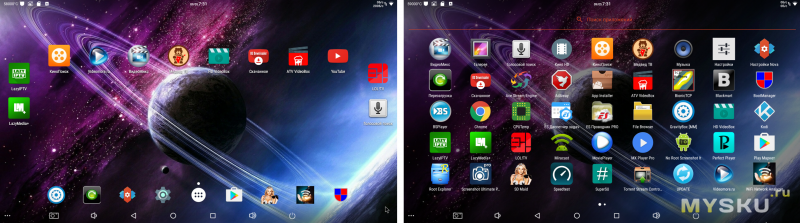

Итак, после перезагрузки появляется рабочий стол новой прошивки с модом Vasily. На скриншотах видны предустановленные программы, в основном для просмотра видео из различных источников.

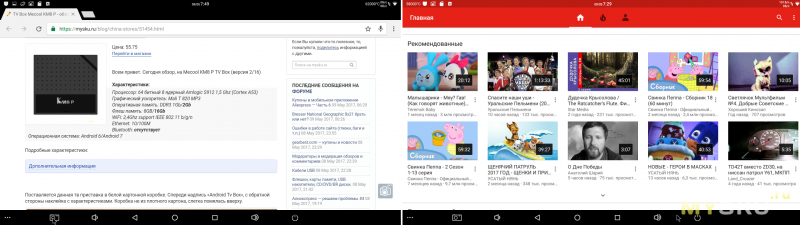

Пробуем запустить некоторые программы. На фото браузер и ютуб. В ютубе есть кнопка «скачать».

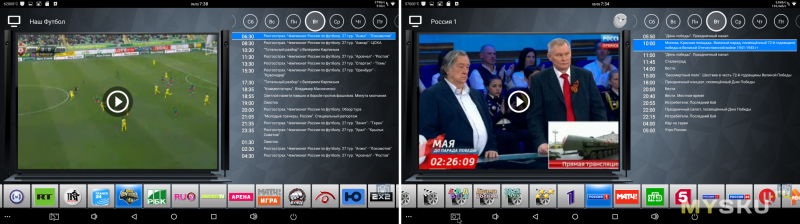

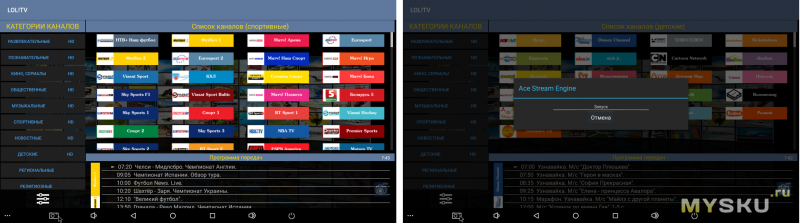

Приложение LOL!TV — просмотр передач.

Приложение МедведТВ, аналогично.

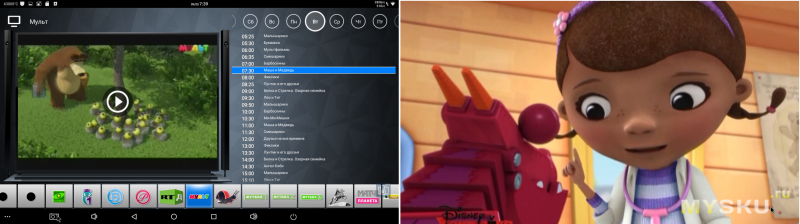

Мультики, ребенок одобряет

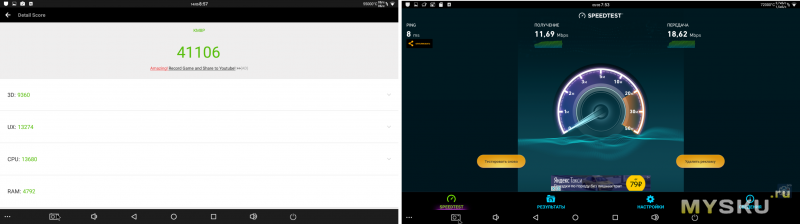

Пара основных тестов. Результат вполне себе удовлетворительный для Octa Core. Антуту показывает 41тысячу баллов. Скорость вайфая средняя, другие устройства показывают больше, но с другой стороны «коробочка» стоит рядом с телевизором через стену от роутера.

Есть функция CEC — это управление телевизором вместе через приставку по HDMI.

Про нагрев. В прошивке есть CPU Temp, была запущена во время всех проверок и тестов. Температура средняя 60°...70°С. Не очень хороший показатель, лучше увеличивать площадь радиатора на чипе, если играть на приставке в игры или смотреть 4К. Пока смотрю в сторону радиаторов от RaspberryPi.
Вообще можно и использовать без доработки радиатора, только обязательно проверьте, насколько качественно его приклеили (у меня не на всю площадь контакт был)

Заключение
Наверх

У меня все, общие впечатления положительные, приставка уже пашет вторую неделю: то кино, то мультики. Сначала думал подрубить джойстик, но тут нужно искать проводной. Тогда можно поиграть. Блютуза то нет. Работает Mirascreen «из коробки». Я практически ничего сам не доустанавливал после прошивки, только тестовые пакеты.
Приставка очень даже ничего. Зависаний, вылетов, тормозов не замечено. В меню все переключается быстро, не подвисает.

Плюсы
  • Поддержка на 4pda. Тестируются прошивки на Андроид7
  • Поддержка Mirascreen
  • Отличное соотношение цена/качество
  • Процессор Amlogic S912 Octa Core
  • Есть модели с большим количеством памяти
  • Поддержка 4К

Минусы
  • Температура работы без доработок достаточно большая. Лучше приделать какой-нибудь колхоз с радиатором. Иначе в играх и на 4к может температура расти.
  • Нет WiFi 5G, нет Bluetooth

Полезные ресурсы
Наверх

Несколько ссылок, которые могут быть интересны и полезны к изучению:
Тема на 4pda про приставка Mecool KM8P (про все версии)
Хранилище прошивок на Mecool KM8P
Сторонние обзоры приставки Mecool KM8P: iXBT, HD-mediaplayers
Обзор Mecool BB2 от Kirich

4pda Meccol BB2
4pda Mecool M8S Pro
Инструкция по установке Android 7
FAQ по TWRP recovery

Upd: поправил текст по комментариям в части схемотехники. Спасибо, g00gle.
