KXL - E60 - Дальномер, который не смог.


Прибор из так называемой категории «no-name» и соответственно вытекающими из этого рисками.
Как я понимаю это как повезет, 50/50. Мне вот не повезло.
Последнее время у нас было очень много обзоров на подобный дальномер, только все на 40 метров. Обзоры большие и подробные.
В связи с чем, я об KXL — E60 расскажу в общих чертах, без тестов и замеров. А так же, как он не смог долго меня радовать.

Дальномеры на 40 и 60 метров, практически одинаковы.
Более подробно о них можно почитать
здесь, здесь и здесь.
Поэтому от меня только только вот:
Характеристики прибора:
Погрешность измерения — ±2 мм (±1,5 мм на расстоянии до 10 метров, свыше 10 метров ±1,5 мм ± 0,1*(D-10), где D – измеряемая дистанция, м)
Максимальная дальность измерения – 60 м (в зависимости от модификации может быть от 40 до 150 метров, также это значение зависит от уровня внешней засветки – солнце и другие источники яркого света, от поверхности объекта и др. факторов)
Минимальная дальность измерения – 0,05 м
Единицы измерения – m, ft, in
Тип лазера – 620~690 нм
Класс лазера – II class, <1 mW
Длительность измерения – 0,25 сек

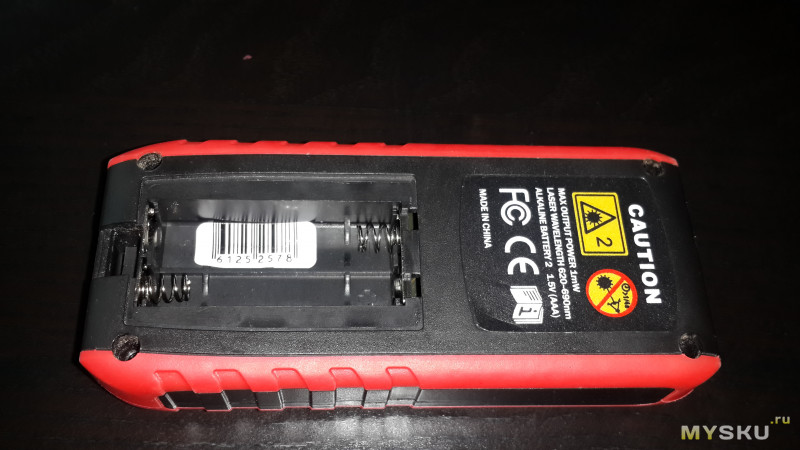

Питание – 2 батарейки ААА 1,5 В
Количество измерений на ресурс заряда батареек – более 8000 измерений
Размеры — 115х50х23 мм
Масса прибора без батареек – 82 г
Встроенный цифровой уровень
Звуковая индикация

Возможности прибора:
Однократное измерение расстояния.
Непрерывное измерение расстояния.
Фиксация максимального и минимального значения.
Вычисление площади, объема и высоты по теореме Пифагора.
Сложение и вычитание измерений.
Единицы измерения Meter/Ft/In.
Переключение начала отсчета расстояния от линзы или от задней части прибора.
Сохранение измерений в памяти.
Очистка в памяти.
Существует система кодов ошибок.
Индикация состояния батареи.
Встроенный цифровой уровень.
Автовыключение.



Дальномер пришел в цветной коробке, завернутой в пленку.
Сам прибор изготовлен в корпусе из пластика с резиновыми вставками по углам. Кнопки сделаны в виде однородной резиновой панели, чтобы защитить их от грязи и влаги. На дисплее изначально наклеена пленка. Сзади крышка отсека батареей.

В целом прибор выглядит надежно и внушает доверие.
В комплект входит сам лазерный дальномер, шнурок на запястье, пара батареек и инструкция на английском языке.
Прибор имеет 7 кнопок, назначение которых легко понятны.
ON – включение, если выключен, при включенном состоянии первым нажатием включает лазер, вторым запускает измерение, длительное нажатие запускает непрерывное измерение с фиксацией минимального и максимального значения, следующее короткое нажатие остановит непрерывное измерение
MENU – переключает профили измерений – простое измерение длинны, измерение площади, объема и высоты по теореме Пифагора
UNIT – при коротком нажатии входит в память измерений, при длительном нажатии переключает единицы измерения
+ — к измеренному значению прибавит следующее измерение (при измерении дистанции)
— от измеренного значения отнимет следующее измерение (при измерении дистанции)

выбор начала отсчета. От переднего или от заднего края прибора.
C/OFF – короткое нажатие очищает память, длительное нажатие выключает прибор

Иногда могут быть полезны дополнительные возможности прибора, который может измерять площадь, объем и высоту по теореме Пифагора.
Что бы измерить площадь, надо кнопкой MENU выбирать этот режим и по очереди измерить длину и ширину. Дальномер сразу рассчитает площадь и выдаст результат.
Что бы измерить площадь объем, надо также кнопкойMENU выбрать соответствующий режим. Сделать измерение аналогичные площади, только добавить ещё значение высоты.
Измерение высоты по теореме Пифагора в обычном режиме, надо измерить расстояние гипотенузы и зафиксировать угол при этом измерении. Прибор использует эти значения, вычисляет катет треугольника, что и является искомой высотой.
Можно ещё измерить также высоту если измерение производится не на земле, а например стоя на лесах. Высота как бы разбивается на два треугольника, один выше горизонтального положения, другой ниже. В этом режиме необходимо измерить гипотенузу первого треугольника, общий катет и гипотенузу второго треугольника, прибор рассчитывает длинны катетов треугольников и складывает их значения, что и будет являться искомой высотой.
Ещё есть вариант измерения части высоты. Что бы рассчитать часть высоты, например от пятого до шестого этажа какого-то здания, надо сначала измерить гипотенузу треугольника до шестого этажа, потом гипотенузу треугольника до пятого этажа. Потом от первой полученной высоты отнимаем вторую, что и будет расстоянием между точками измерения.

Коды ошибок
Err10 — низкий заряд батареи
Err15 — цель вне зоны измерения, в случае расстояние меньше 5 см или больше 60 м.
Err16 — принимаемый сигнал слишком слабый, это может быть обусловлено материалом цели, углом измерения, засветкой яркого источника света и т.д.
Err18 — слишком высокая яркость фона, необходимо использовать цель более темного цвета.
Err26 — out of display
Чтобы удачно измерить расстояние дальномером нужно точно направить луч, избегая всякого наклона прибора, в чем ему помогает встроенный электронный уровень, который в режиме реального времени показывает угол отклонения от горизонтали. Кроме этого необходимо учитывать положение предмета, до которого измеряется расстояние, и его зеркальность и цвет. Материал его поверхности также будут влиять на результат. Стоит учитывать наличие источников света, таких как солнце, из-за засветки которого может пострадать точность, а также снизится максимальная дальность измерения.
Кстати на солнце сделать замер даже 5 метров, вызывает большие трудности.

Теперь мой случай
Покупка

Я уже сделал несколько покупок в этом магазине. Мне нравится широкий ассортимент товаров и возможность частично их оплатить очками. Доставка вроде тоже нормальная, хотя за номер дорожки, приходится почти всегда заплатить. Возможности отказаться от трека тоже нет.
В этот раз, когда я купил KXL — E60, применив накопленные балы, цена у меня вышла менее чем 20 $. Это очень хорошая цена аналогичного продукта.
Доставка была «RUSSIA priority mail».
По России доставляет компания СДЭК. Это уже не первый раз, когда я использую эту доставку и всегда всё быстро и понятно.
Дальномер был доставлен в течение двух недель с курьером по указанному адресу. Он пришел в заводской упаковке, в полном комплекте и все работало отлично.
Один раз я сделал замеры, далее положил в стол. Через месяц достал, хотел померить что-то на даче, но не смог. Видимо ресурс моего везения на этом кончился.

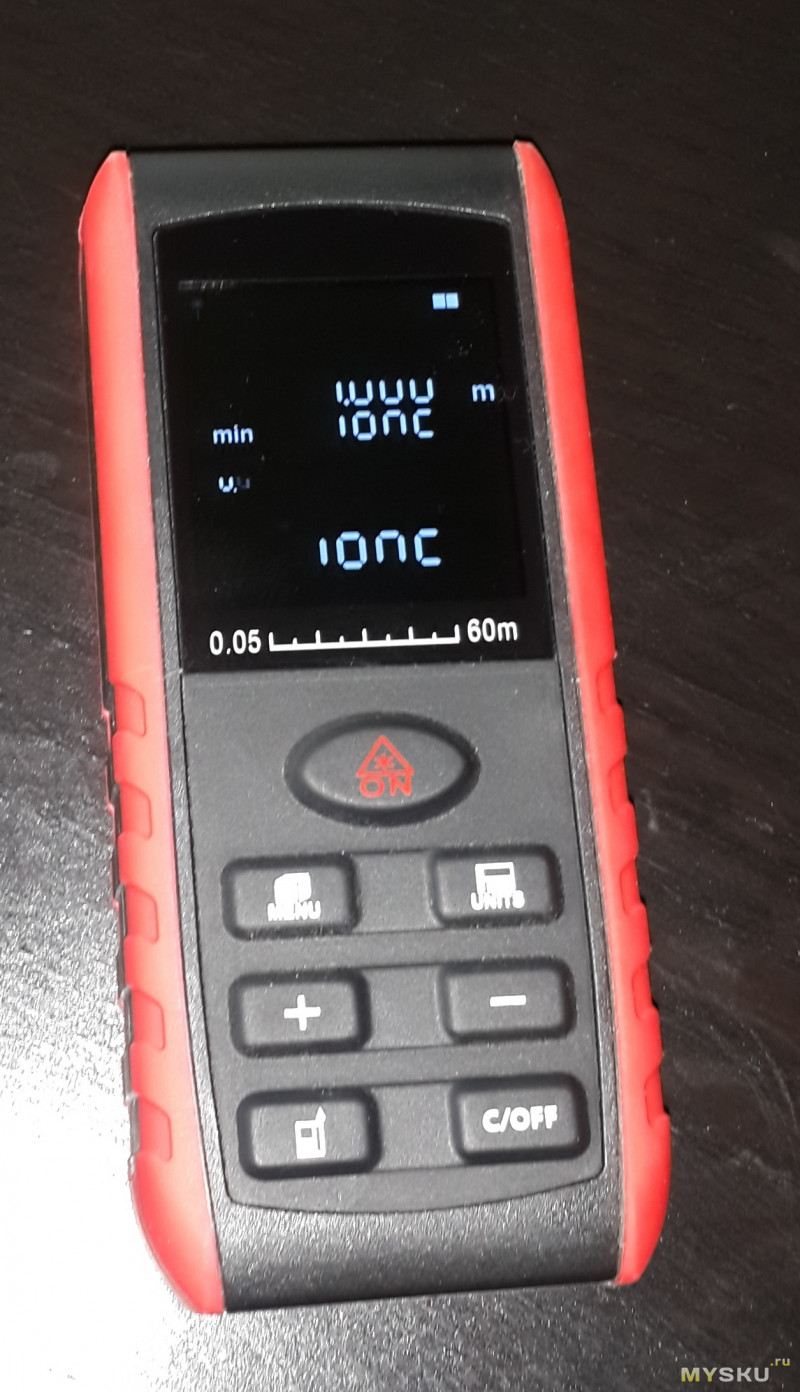

Сам дальномер работает, но дисплей показывает только половинки цифр в каждой строчке.


Батареи хорошие.
Дальномер я потом разобрал, думал может где контакт отошел. Внешне всё вроде хорошо. Собрал, всё по прежнему. Пользоваться не возможно.
Что внутри

Сам я не радиолюбитель и поэтому на этом ремонт мной был закончен. На втором фото, на месте двух открытых дорожек была наклеен кусочек плёнки.

Что дальше
Надо отдать должное магазину. После короткой переписки, извинились и деньги вернули в полном объёме. И не на свой кошелек, как делают другие магазины, а на мою карту с которой был совершен платеж.
Вот практически всё, что я хотел вам рассказать и показать. Делайте выводы сами.
От себя скажу, что на возращённые деньги и добавив накопленные очки я уже купил другой дальномер. Хоть и китайский, но который имеет имя и даже официально продаётся в России.
Этот, теперь использую только для игры с котом, как лазерную указку.
