1.4" LED MP3 Player Module with FM/USB/SD/Remote Controller (DC 3.7V)


Проще говоря, встраиваемый MP3/FM модуль – это внутренности MP3 плеера. Найдите ему подходящий корпус и у вас в руках полноценный девайс.

Давно хотелось приобрести, для работы, нечто недорогое, но чтобы и радио послушать и карточку втыкнуть и нежалко. В общем дешево и сердито. И как-то на DX набрел на эти самые модули. Выбирал принципиально один из самых дешевый.
Не прогодал:
+ воспроизводит mp3 файлы (bit rate 320kbps)
+ читает SD карты до 8 Gb и флешки до 4 Gb на ура
+ принимает FM станции (88~108MHz) на твердую 4
+ имеется AUX (mini USB)
+ усилитель 2*3W
+ можно подключить литиевый аккумулятор
+ пульт (дальность 4.5 метра)питается таблеткой CR2032
+ питание (как вариант) от телефонной зарядки 5V 500Mah
+ LED дисплей 1.4"
+ часы
За 4 недели использования минусов необнаружено.

Панель крашеная серебрянкой с черными буквами. Смотрится дешево (оно и понятно), но это не главное. На панели находятся кнопки управления: вкл/выкл; трек назад/громкость -; пауза/воспроизедение; трек вперед/громкость +; переключение режимов. Не совсем удобно пользоваться такими кнопками: например, для перехода на следующий трек — нужно короткое нажатие, а для увеличения громкости — ту-же клавишу удерживать какое-то время.

Использовать пульт намного приятней. Тут тебе и эквалайзер на 6 пресетов и функция повтора трека/всех треков и функция MUTE и управление часами и от папки к папке переходить можно (!) и даже станции цифрами переключаются — каждой автоматически номер присваивается (или можно переключать клавишей play по нарастающей).

При выключении запоминает трек/станцию. При переходе между треками, паузы практически нет. Папки на экране отображаются нумерацией (F01;F02;F03 и т.д.). Треки тоже нумеруются. При воспроизведении отображается время воспроизедения трека.

Звучание вполне приличное: без посторонних шумов, звук громкий (насколько позволяют усилитель и 2 динамика по 3 ватта).

Подключение проще простого: на плате имеются штекеры для подключения динамиков и питатия. Или можно припаять.

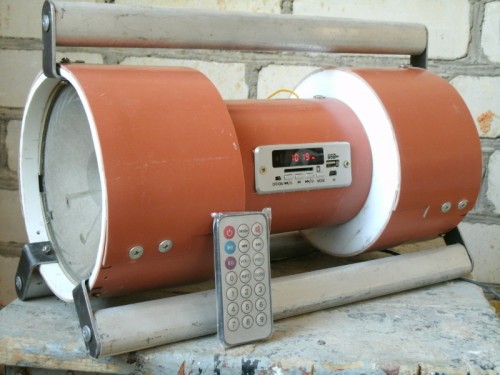

Находим подходящий корпус для нашего модуля, пару динамиков, блок питания и шо мы имеем? Наш ответ буржуйским бумбоксам -геттобластерам!

Небольшое видео:
>
