Продвинутый USB тестер POWER-Z KM001


Данный usb тестер я купил на деньги, полученные за победу в рейтинге авторов на mysku.club.Я давно хотел купить себе хороший USB тестер. Выбор пал на Power-Z KM001.
Брал в комплекте с недавно обозренной нагрузкой ZKE EBD-USB+.
Почему именно он? Ну, во-первых, офигенный внешний вид. А во-вторых на banggood в наличии была именно эта модель. Цена была ниже чем на али (на момент заказа), а с поинтами мне она вышла еще дешевле. Этого достаточно.

У данного usb тестера заявлены следующие характеристики:


Я видел в интернете что от некоторых магазинов тестер приходит в фирменной коробочке, но с банггуда тестер пришел в жестяной коробочке:


В таких коробках ко мне уже чего только не приходило. И спиннеры, и флэшки, и наушники и запчасти и много чего еще. Китайцы всё подряд в них пихают.
Но зато плюс этой коробочки в ее твёрдости, в отличии от картонной. Я кстати в ней и храню тестер.
Тестер в миру выглядит просто как крупная флэшка:
На лицевой стороне расположен дисплей и название модели:

Корпус стеклотекстолитовый с медными буквами и ободком. Выглядит очень классно и привлекает внимание.
Сзади на тестере имеются название модели, сайт производителя и подписи напротив портов, означающие для чего эти порты предназначены:

Сверху на тестере расположены microUSB порт для подключения к ПК и три кнопки. Первая отвечает за подтверждение, вторая и третья отвечают за переход влево или вправо:

Сами кнопки к сожалению, не подписаны. И логика управления немного странная. Я пока еще не во всём даже разобрался.
В нижней части тестера расположен один разъём USB Type-C (Out) и два разъёма USB Type-C и MicroUSB для входящего подключения:

С одного бока имеется порт USB для сквозного подключения устройств:

С другого штекер usb для подключения к тестируемому устройству:

Схематично это выглядит вот так:

Размеры тестера 163*29*12мм.:

Ну и теперь собственно, что умеет девайс.
Во-первых, показывать текущее напряжение и силу тока:

Основной дисплей довольно информативный:

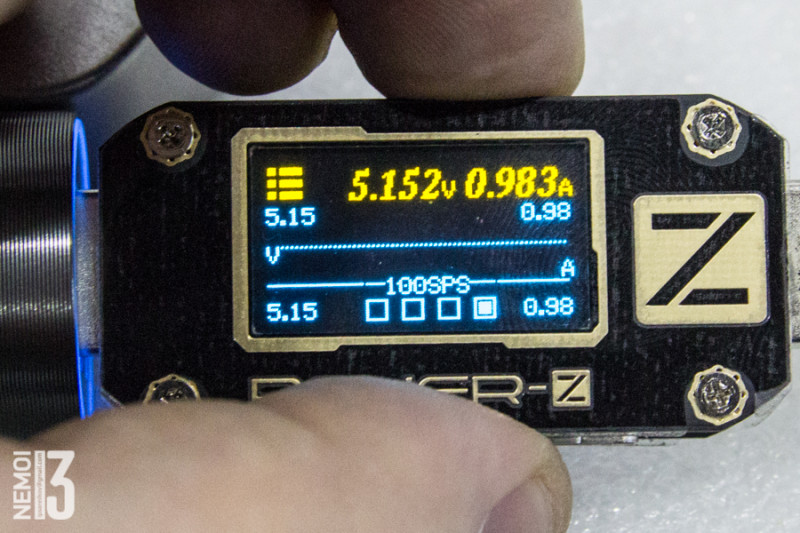

Может строить графики по пропущенным через себя амперам и вольтам:

Можно настроить частоту отображения показаний, от 1 раза в секунду до 100:




Также отображать вместе или по отдельности амперы и вольты:



Следующая функция тестера, это тест кабеля, но с этим я еще не разобрался:

В инструкции об этом пишется следующее:

Буду рад если кто поможет разобраться с этим пунктом.
Следующее что может тестер, это функция триггера. Если зарядное устройство поддерживает технологии QC3.0, QC4.0 и т.д. То с помощью тестера это можно проверить даже без подключения внешней нагрузки. Для проверки я использовал зарядное устройство Choetech Q3-4U2Q, нагрузку ZKE EBD-USB+ и старый мультиметр.
По умолчанию при подключении тестера к зарядному устройству, оно выдает 5v и тестер это показывает:

Нажимаю крайнюю кнопку и активировав триггер включаю Q.C.3.0:
9v:

12v:

И то же самое, но с подключенной нагрузкой и снятием показаний через программу EB Tester Software:





Тут видно, что включил нагрузку с активированным током 12v, опустил до 5v и поднял до 9v:

Показания в программе EB Tester Software также сходятся с показаниями на экране тестера.
Но EB Tester Software это программа для работы с электронной нагрузкой. А вот для снятия показаний непосредственно с тестера, есть утилита под названием Power-Z. Скачать актуальную версию можно тут.
Интерфейс программы простой и понятный. При подключении тестера к компьютеру, видим следующее:

Подключаю тестер в зарядное устройство:

Подключаю к тестеру телефон Xiaomi Mi5.

При нажатии кнопки Run\Pause запускается график, отображающий вольтаж и ампераж прошедший через тестер. Цвета графиков и его вид можно настроить:

(тут же можно настроить куда сохранять снимки графиков и с каким разрешением. Можно выбрать язык (английский или китайский))
Пункт Calibration. Увы только на китайском:

Пункт PD (триггер и режимы тестирования):

(к сожалению эта опция платная, чтобы ее получить, нужно купить на taobao код стоимостью 500 юаней)
Мне функционала тестера хватает и без приобретения дополнительных опций. Поэтому пользуюсь тем что есть.
В процессе ознакомления с тестером, у некоторых продавцов на страницах заказа фигурировала некая инструкция. В свободном доступе ее найти очень сложно, поэтому считаю нужным добавить ссылку на скачивание инструкции в PDF с яндекс диска, и также размещу её тут:
Инструкция для POWER-Z KM001







Также собрал немного файлов и инфы по тестеру. Скачать можно тут.
Заключение:
За месяц использования тестера мной найдено только два минуса у данного устройства. Ито не существенных.
Первый это не очень удобное управление кнопками. Они мелкие и довольно глубоко утоплены в корпус.
И второе это софт. Точнее то, что весь функционал можно получить только в платной версии и то что он переведен на английский лишь частично. Много китайского.
В остальном обозреваемый тестер несомненно крутая штука, которая мне очень нравится. Тут производитель несомненно не зря вложился в дизайн. Оно того стоило, это вещь из разряда «ВАУ!» но при этом еще и полезная. (а это бывает гораздо реже)
Советовать или отговаривать от покупки я не могу. Вещь на самом деле очень специфичная. Думайте сами.
На этом мой обзор закончен. желаю всем только радующих покупок.
