Лазерный нивелир с самовыравниванием на два луча

  1. Цена: $29.61 (с купоном $20.99)
  2. Перейти в магазин

Небольшой обзор на недорогой лазерный нивелир.
Его особенности: проецируются две пересекающихся линии, а также имеется механизм самовыравнивания.
Ну и небольшая цена.

Есть крепление для штатива (5/8").
Подробности под катом.


Всем привет.

На замену предыдущего лазерного уровня решил взять на пробу лазерный нивелир с двумя пересекающимися линиями.

Лазерный нивелир недорогой (около $20), но имеет механизм самовыравнивания, что делает его в свою очередь полезным инструментом.

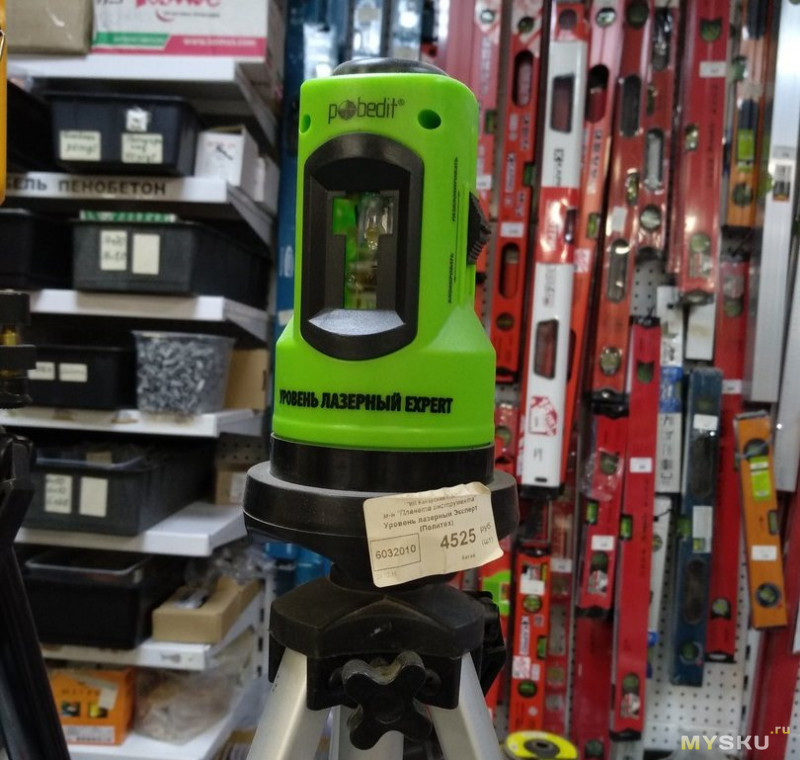

Если что — я такой же 1:1 видел у нас в магазине, несколько дороже.

Внешний вид устройства


В лазерном нивелире стоят диоды для проецирования в горизонтальной и в вертикальной плоскости. Схема проецирования следующая: 1V, 1H. Плоскости пересекаются (в центре).
Механизм самовыравнивания обеспечивает автоматическое выставление горизонтали (и соответственно вертикали). Выравнивание работает в небольшом диапазоне углов (около 8°), если угол превышает рабочий, то звучит «сигнал тревоги» — нивелир предварительно нужно грубо выставить.

Обычное применение подобного — в качестве вспомогательного инструмента для контроля вертикальных и горизонтальных линий, а также пересечений (например, укладка плитки).


Характеристики:
Модель: 2-Line Cross Laser Level
Схема проецирования: 2 lines (1V, 1H)
Точность по вертикали: ±0.5mm/1m
Точность по горизонтали: ±0.5mm/1m
Ширина проецируемой линии на расстоянии 5м: ≤2mm
Источник лазерного излучения: 5mw Semiconductor Laser Biode
Уровень опасности: Laser Safety Class Ⅱ
Длина волны: 650nm
Питание: 2 * 1.5V AA Battery (нет в комплекте)
Рабочие температуры: -10 to 50 ℃
Угол провецирования: 110°
Самовыравнивание в диапазоне. ±4°
Время самовыравнивания: <5s
Дистанция проецирования: до 10 м
Размеры устройства: 170 х 100 х 97 мм
Масса устройства: 357 г
Размеры упаковки: 18 х 10.5 х 10.5 см
Масса упаковки 418 г

Комплект поставки:
1 * 2-Line Cross Laser Level
1 * Use Manual (English)

В полученном пакете была простая картонная коробка без опознавательных знаков.

Масса чуть менее 0,5 кг

«Комплект»: лазерный нивелир и вкладыш с инструкцией

Инструкция

Подвес — можно цеплять за крючок

Пищалка «Алярма»

Индикация питания

Батарейный отсек (2хАА), в комплекте нет батареек


Установил свои)))

Выключатель-фиксатор обеспечивает удержание маятника механизма выравнивания при транспортировке.

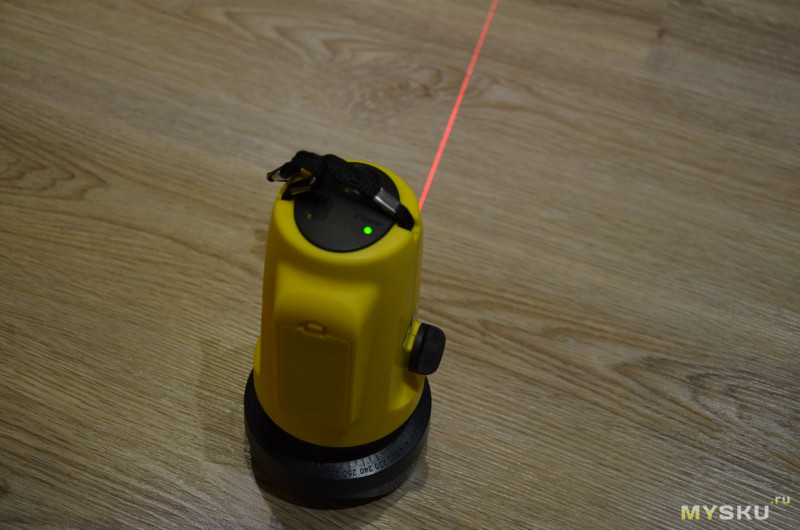

Включаем, проверяем работу

Если имеется отклонение в пределах больше, чем дозволено, загорается индикация и пищит пищалка)))) Весьма противно

Ну линии видны, уже неплохо

Окошко с лазером. В глаза не направляйте.


В подошве есть резьба для установки на геодезический штатив. Если что — это дюймовая на 5/8".

Также, конструкция поворотная, на подошве есть шкала 360°. Очень удобно — один раз выставил и проецируешь с поворотом


Разборка лазерного нивелира.
Выкручиваем 3 винта в подошве

Снимаем стопорное кольцо на оси

Появляется доступ к корпусным винтам

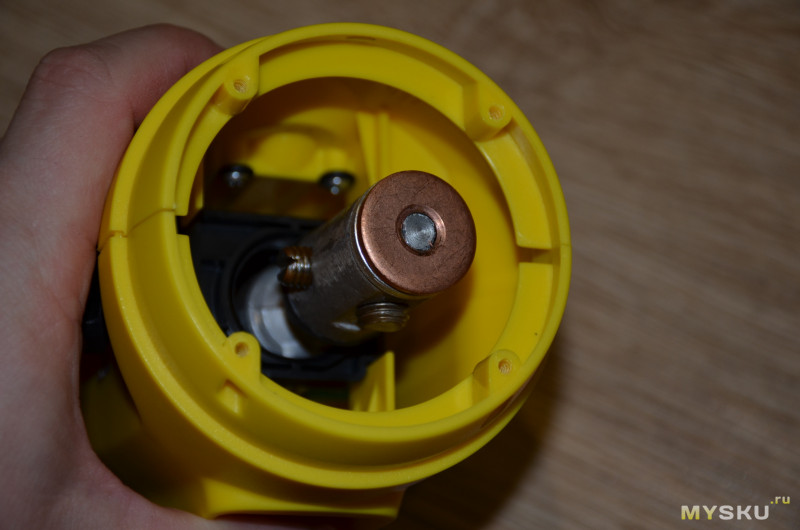

В нижней части установлены сильные (редкоземельные) магниты для механизма самовыравнивания

Видно маятник с установленными диодами

Снимаю фиксатор. Маятник отклоняется

Откручиваю еще два винта на корпусе и разбираю все.

Нутрянка. Питание диодов подходит сзади на двух тончайших проводках-волосках.

Реализован двухосевой карданный подвес на подшипниках.

Маленькая пружинка справа в кольце — датчик отклонения («Алярма»)

Подшипники.

И с другой стороны

Маятник
Стопор маятника

Два диода на маятнике. Нижний — горизонт, верхний — вертикаль. Плюс еще один большой подшипник.

Механизм фиксатора.


Собираем обратно.

Гифка с поворотом корпуса


Небольшая проверка.
На картинке две фотографии — навел на угол в комнате, и чуть сдвинул — для того, чтобы была видна вертикальная линия относительно угла.

Проецирование на стену

При свете бледновато выглядит, но видно.

Толщина линии при установке нивелира на расстоянии 6 метров — около 2-3 мм.


Проверяю вертикаль — отлично неплохо)))) Линия и уровень совпадают

С вертикалью чуть чуть похуже (уходит на 1 мм)


Данный нивелир не заменит полностью строительный уровень или водный уровень, но будет отличным дополнением к указанным, так как обеспечивает проецирование линий в двух плоскостях, а также автоматическое выравнивание относительно земли. Рекомендую либо контролировать результат проецирования обычным строительным уровнем или отвесом, либо сначала отбивать уровень вручную (хотя бы 2-3 точки), а затем наводить на эти точки проецируемые линии. Данный способ позволяет обеспечить требуемую точность при проводимых работах, и полностью не надеяться на качество изготовления недорогих нивелиров.

При покупке данного лазерного нивелира рекомендую использовать купон LVL360, а также можно применить поинты. Цена с купоном: $20.99

Спасибо за просмотр!
Планирую купить +21 Добавить в избранное +42 +53
свернуть развернуть
Комментарии (46)
RSS
+
avatar
+5
Данный нивелир не заменит полностью строительный уровень или водный уровень, но будет отличным дополнением к указанным, так как обеспечивает проецирование линий в двух плоскостях, а также автоматическое выравнивание относительно земли.
А по мне так наоборот, мне лазерным гораздо проще пользоваться, особенно когда нужно соосные дырки по вертикали сверлить.
+
avatar
  • bdos
  • 05 января 2018, 21:37
+2
Интересно было внутрянку глянуть
+
avatar
+4
А ещё интереснее собрать обратно таким образом, чтобы ещё и все заработало бы)
+
avatar
0
обычно лишние детали остаются: конструкция упрощается и работает более эффективно :)
+
avatar
+1
на счет
работает более эффективно
спорно)))) бывали всякие случаи))))
Иногда было что-то «пациент умер от вскрытия».
+
avatar
+2
о дааа. полез я как то чинить метеостанцию Vitek со встроенным проектором на потолок. В итоге пошел за новой станцией. Внутри сопли которые рассыпались при вскрытии и назад их было уже не залепить.
+
avatar
0
соплями же)))) и на авито с пометкой неработаетселабатарейкахз
+
avatar
  • ksiman
  • 05 января 2018, 22:31
0
А ещё интереснее собрать обратно таким образом, чтобы ещё и все заработало бы)
И совсем хорошо переделать так, чтобы работало лучше прежнего :)
+
avatar
  • ksiman
  • 05 января 2018, 21:39
+1
На фото никак не могу рассмотреть, каким образом передаётся питание на подвес с лазерами?
Обычно используют тонкие проволочки (часто свитые в пружинки).
Лазеры включаются сразу оба?
+
avatar
0
Включаются сразу оба, без выбора H/V
Я пробовал сфоткать — они еле видные (тонкие), на фотках почти не видно. Проволочки всего две. Они на заднем плане.
+
avatar
  • ksiman
  • 05 января 2018, 21:45
+1
Спасибо, понятно :)
+
avatar
0
про проволочки — фотоаппарат не фокусируется на них.
но кое-где видно
+
avatar
  • ksiman
  • 05 января 2018, 21:47
+5
Небольшая проверка.
Сам уровень был предварительно проверен?
Например так
domikelectrica.ru/kak-vybrat-i-proverit-stroitelnyj-uroven-na-tochnost-pri-pokupke/
+
avatar
+1
Правильный и своевременный вопрос))) Горизонт нормальный, проверял. А вот вертикаль хз, я его ронял).
Надо будет свериться с другим
+
avatar
  • X3Shim
  • 05 января 2018, 21:56
+3
можно просто выставить по нему вертикаль, отчерить, потом его развернуть на 180 градусов. Если совпадет, то норм.
+
avatar
  • ksiman
  • 05 января 2018, 21:56
+2
Надо будет свериться с другим
Вертикаль луча проще по отвесу проверить:)
А вообще, лазерники можно и без уровня проверять и калибровать. Знаю, потому, что сам калибровал похожий агрегат :)
+
avatar
0
под калибровкой подразумевается заново выставить цилиндры с лазерными диодами? и потом законтрить их?
+
avatar
  • ksiman
  • 05 января 2018, 22:09
0
Нет, всего-лишь подвес не трогая лазеры (а их лучше не трогать)
+
avatar
+1
2 винта на подвесе служат для регулировки, так что можете сами отрегулировать. только не забудьте потом законтрить их хотябы каплей лака или краски.
+
avatar
0
Благодарю.

P.s.
вот эти винты, отвечают за равновесие по двум осям
+
avatar
  • Mirror
  • 06 января 2018, 10:45
+1
А как проверяли?
Нужно на большом расстоянии (у меня от лоджии до ванной 11м) проверять.

Например, для проверки горизонтальности — ставим уровено рядом с одной стеной, на ней ставим первую метку от (например) самого левого края луча (где он начинается). Самый правый край при этом смотрет на 180 градусов — на дальнюю стенку, тоже отмечаем вторую метку на малярном скотче, прилепленном на стену.
Далее перемещаем уровень к дальней стене, тот же левый край на отмеченную (вторую) метку. Правый край смотрит уже на самую первую метку. Они должны в идеале совпасть.
Если не совпало, то разница в мм делим на удвоенное расстояние в метрах между стенами. Если между стенами, например, 11м, и разница между метками оказалась 3мм, то погрешность будет 3мм на 22м

Далее можно проверить «горизонтальность вперёд» — также, только отмечаем метки по середине горизонтального луча и поворачиваем нивелир на 180 градусов.
+
avatar
  • X3Shim
  • 05 января 2018, 21:56
+1
>> В нижней части установлены сильные (редкоземельные) магниты для механизма самовыравнивания

Я один не понимаю, как магниты помогают самовыравниванию?
+
avatar
  • ksiman
  • 05 января 2018, 22:00
+2
Просто пропущено слово «успокоения»
+
avatar
  • X3Shim
  • 05 января 2018, 22:17
0
опять не понимаю. Если маятник магнитится, то магнит не даст выставить вертикаль, если не магнитится, то как присходит успокоение?
+
avatar
  • ksiman
  • 05 января 2018, 22:19
0
Маятник НЕ магнититься, пока спокоен :)
По секрету скажу, что например медь и алюминий прекрасно магнитятся при изменении магнитного поля.
+
avatar
  • X3Shim
  • 05 января 2018, 22:21
0
Все, понял :)
+
avatar
  • lilu876
  • 05 января 2018, 22:03
+2
Instrumax Element 2D в технопоинте. может строить горизонт- вертикаль отдельно, плюс умеет бросать луч «за себя»
+
avatar
+2
Тоже хотел для дома купить какой-нибудь дешевый в китае, но потом в том же технопоинте взял Bosch Quigo III за 2500 руб. Отличный приборчик, маленький, стеклышки закрываются шторкой при выключении, штатив и удобная жестяная коробка для хранения в комплекте.
Это к тому, что лазерный уровень может быть лучше взять в оффлайне.
+
avatar
  • lilu876
  • 06 января 2018, 21:28
0
Бош брать не стал, был опыт эксплуатации. У него нет возможности выключить ту ось, которую не используешь. Так же у боша толще луч и батарейки мизинчиковые садятся крайне быстро.
+
avatar
  • Serg32
  • 05 января 2018, 22:34
-3
Точность так не проверяют.
И я думаю, что как строительный он не подойдет. Максимум как в рекламке повесить картины в ряд.
Берите построитель на три плоскости, в десять раз удобнее чем этот.
+
avatar
  • standov
  • 05 января 2018, 22:38
+1
Прозвучит странно но в таком устройстве неожиданно-полезная фича это точка вверх/вниз из центра. Я когда покупал сразу не осознал ее нужности но пару раз она очень-очень пригодилась и без нее бы было сильно сложнее
+
avatar
  • ksiman
  • 05 января 2018, 22:42
0
это точка вверх/вниз из центра
Стоп, тут-же нет этих точек (или я невнимательно смотрел). Точки — реально полезная штука.
+
avatar
  • standov
  • 06 января 2018, 00:46
0
Ну в смысле что если кто выбирает — эта фича на самом деле сильно полезнее чем может показаться на первый взгляд ) тут нету да
+
avatar
  • Vadim2S
  • 06 января 2018, 08:43
0
А зачем нужна точка? Крест — ясно.
+
avatar
0
Отвес, но он только в 6 лучевых
+
avatar
  • standov
  • 07 января 2018, 00:26
0
Отвес да, и кроме того когда вам нужно делать вертикали с некоторым шагом — нужно иметь репер точный.
+
avatar
0
точек нет, не предусмотрено вообще.
+
avatar
+3
А этот не лучше? Вижу у него ножки регулировочный, я понимаю что он самовыравнивающийся, но ведь и поверхность может быть завалена.
Да и сумочка есть :)
+
avatar
  • hcetih
  • 06 января 2018, 07:48
+1
Не знаю лучше он или нет, но заявленную точность выдаёт. Вот только включаться стал… С бубном включать надо, а то луч тусклый, подозреваю что контакт сдвинулся/окислился, но разбирать лень. Ну и пару падений пережил.
Впрочем брал я его дороже, да и внешний вид отличается, но вот сам корпус и сумочка один в один
Хотя нет, вру, вот тот что у меня тыц
+
avatar
+3
Вот дешевле на Али 19.73 usd (1 158 руб) и с металлическими (видимо) подстроечными ножками чуть дороже, пишут в отзывах и в описание издает звуковые сигналы\выключается если не может выставить уровень (завален) 21.47 usd (1 258,36 руб.) отзывов более 500. Обещают точность +\-2.5мм на 5 метрах…
+
avatar
+1
Желаю Вам Счастья при строительстве!
+
avatar
  • nemoi13
  • 06 января 2018, 07:41
+1
Лазерный уровень желательно брать в комплекте с штативом.
Пусть даже самым простым и дешевым.
Пользоваться будет гораздо удобнее. (личный опыт)
+
avatar
0
Спасибо)))) я использую фотоштатив — дешево и сердито.
А если есть 3Д принтер — то можно напечатать адаптер
+
avatar
0
автоматическое выравнивание относительно земли.
Вы чё смеётесь.
За 20$ )))
Самый простой прибор который работает в таком режиме стоит от 7000$
+
avatar
  • VGA
  • 07 января 2018, 19:25
+1
Отвес сам выравнивается относительно земли, он не за кучу баксов, а из веревки и грузика. Тут похожий принцип.
+
avatar
  • tituszx
  • 08 января 2018, 04:25
0
А в качестве идеального горизонта при поверке нивелиров используется… машинное масло в баночке.
А вообще у этого уровня есть регулировки и это большой плюс, всегда можно выставить как надо. Я вот в кастораме брал самый дешевый, так пришлось напильником регулировать, груз подтачивать.
