Цифровой тахометр PEAKMETER MS6208B


Доброго времени суток. Краткий обзор тахометра. В обзор вошли распаковка, разборка, макро фото, тестирование и применимость.


Тахометр-измерительный прибор, предназначенный для измерения частоты вращения (количество оборотов в единицу времени) различных вращающихся деталей, таких как роторы, валы, диски и др., в различных агрегатах, машинах и механизмах. (Википедия)

Данная модель — оптический бесконтактный цифровой тахометр.

Характеристики:

Модель: PEAKMETER MS6208B

Диапазон измерений: 50 ~ 99999 об/мин ±(0.03%+2)

Расстояние измерения: 50 мм ~ 250 мм

Ждущий режим: 30сек

Количество ячеек памяти для результатов измерений: 100

Фиксация максимального, минимального и среднего значения.

Индикация заряда батареи.

Брал по акции, осенью, за 19$

Коробок упакован в гофрированное газонаполненное полотно из несшитого полиэтилена.

Полиграфия

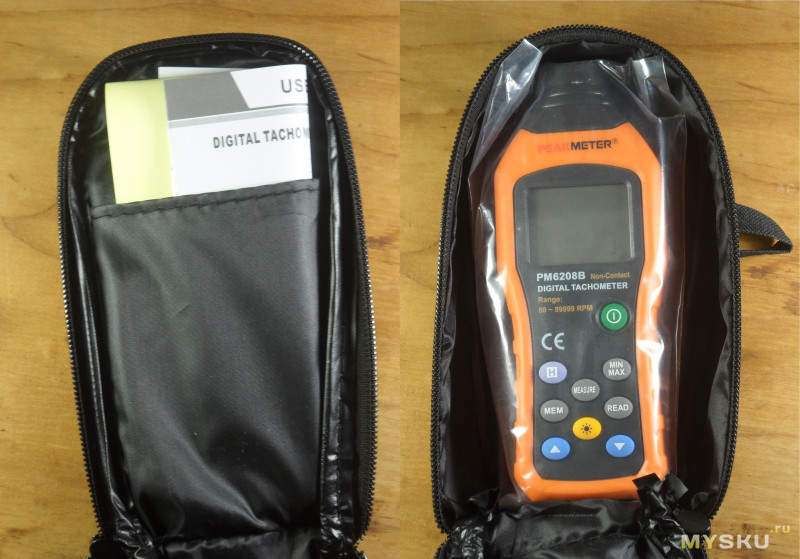

Девайс поставляется в чехле из полиэстера, с застёжкой-молнией.

Внутри тахометр, инструкция и светоотражающие полоски на клейкой основе.

Комплект полос состоит из двух полос, длиной 340 мм, с пятью рядами полосок шириной 8 мм. Суммарно 3,4 м.

Внешний вид тахометра. С одной стороны, прибор оснащен ЖК-дисплеем, кнопками. С другой крышка батарейного отсека. В верхней части линза. Корпус покрыт оранжевым soft-touch напылением.

Инструкция на английском языке




Аппарат питается от 4х ААА элементов. Батарейный отсек запирается винтом.

Разборка

Линза.

Фотодиод

Аппарат имеет подсветку дисплея


Проверка
На mysku видел отличную методику проверки тахометра на блинах жесткого диска. Но мне ее повторить сложно. Зато есть старенький ИО-11.

К сожалению, из-за плохого контакта вала точила с валом контактного механического тахометра результат смазывался. Цифровой же показывал стабильный пик, что конечно ему в большой плюс.


Макро


Так же проверил свой некоторый инструмент.
Китайский клон Foredom-а из заявленных 20000 об/мин. выдал только 16700об/мин. С одной стороны, хоть и неприятно, но с другой, и этого хватает с лихвой.
Старенькая дрель, повидавшая многие ремонты, показала порядка 2200об/мин, от заявленных 2800 об/мин.

Так же тахометр, фиксируя одну физическую величину позволяет отслеживать другие, зависимые.
Например, получать данные с самодельного анемометра (скорость ветра).
Или из простого ротаметра (скорость, расход).

Вывод — это довольно узкопрофильный измерительный инструмент. Его покупка является следствием необходимости применения для работы или увлечения. И даже в таком случае тахометр может использоваться не часто. Но в те моменты, когда он нужен, его наличие ценно и оправдано.
Планирую купить +7 Добавить в избранное +12 +28
свернуть развернуть
Комментарии (25)
RSS
+
avatar
  • wwest
  • 27 февраля 2018, 13:09
0
Дорого.Я брал на али лазерный тахометр за 10 уе.Для измерения частоты вращения вентиляторов, кондиционеров итд.
Измеряет с 30см от наклеенной белой метки.
+
avatar
  • vil2
  • 27 февраля 2018, 15:18
0
а ссылку пришлите пожалуйста.
+
avatar
  • wwest
  • 27 февраля 2018, 15:29
0
https://aliexpress.com/item/item/New-Handheld-Non-Contact-Digital-Tachometer-Tach-RPM-Tester-Measuring-Device-Tool/1854766829.html
Сегодня уже 11,55 хотят.И к сожалению этот товар уже не доступен.
+
avatar
  • miklsh
  • 27 февраля 2018, 16:14
0
$8.32
Первая мысль — в хозяйстве пригодится, надо брать. А потом зачем?
Последний раз мерял телефоном, «Speedy Spectrum Analyzer» — точность вполне приемлемая.
+
avatar
  • wwest
  • 27 февраля 2018, 20:17
0
Зачем?
В быту вроде не зачем.Брал для профилактики и ремонта тангенциального вентилятора кондиционера.Тащить 10кг осциллограф к потолку то ещё удовольствие.
Со временем у китайцев падают обороты, садится рабочий конденсатор асинхронного двигателя, смазка, подшипники, загрязнения итд итп.
Хуже холодит.Полезно при настройке вентиляторов ПК.Прибор специфический, для работы.
В основном вентиляция и кондиционирование.
Точность? Цифровая.Врать не может.То что попало в датчик, отражённый переменный световой поток, то и посчитал.
Жаль нет встроенного делителя на Х коэф.Так как у вентиляторов бывает до 12 и более лопастей.
Конечно надо думать а не слепо верить показаниям.Так как прибор ОПТИЧЕСКИЙ.Селекция лопастей, не смотря на метку, производится уровнем освещённости и дистанцией.Голова к прибору обязательно входит в комплект.Мозги-нет.
На красный лазер можно применить красный светофильтр, по моему его там нет изначально.
Тут же и вовсе какой то белый СД поставили. :)
И 4 батарейки это слишком.
+
avatar
  • yg-25
  • 27 февраля 2018, 13:29
0
Есть подобный, прибор не плохой, но особого доверия нет его показаниям, количество оборотов зависит даже от общего освещения, как понял из за отсутствия ик фильтра. Ну и схема прибора наверняка не самая мудреная. В общем пользуюсь, но с оглядкой на то что приходится мерить.
+
avatar
0
Этот я проверял механическим тахометром и как минимум до десятых точно показывает ( в силу не идеальных условий проверки).И да в помещении. Но есть другой момент — нужно на полосках не экономить, что бы ширину светового пятна покрывала.
+
avatar
  • yg-25
  • 27 февраля 2018, 14:02
0
По началу игрался, что бы понять его возможности и нюансы, даже при хорошем куске куске отражайки слепо ему доверять не получается, иногда бывают не «удобные» места, где это было бы желательно. У меня прибор другой конторы, по цене примерно тоже, но пара излучатель — датчик, реализована примитивно, показания иной раз зависят от внешнего освещения. Покупать более дорогой прибор для эпизодического применения не хочется, да и уверенности нет что будет более толковый. Как с юнитом у меня, 71-я серия, замеряешь напряжение в 99 из 100 нормально показывает, а в одном случае понимаешь что он выдает полную фигню. Из за этого приходится учитывать соответствие показаний и цепи, в которой производится замер.
+
avatar
0
Согласен.
+
avatar
0
Единственный вопрос не раскрыт — зачем этот прибор автору? Если куплен за кровные, потребность явная.
+
avatar
0
В хозяйство и для очередного гаражного долгостроя)
+
avatar
+1
Интрига.
+
avatar
  • Skifchik
  • 27 февраля 2018, 13:53
+1
Пару раз была необходимость измерять частоту вращения, выручил ЮСБ-осциллограф и фотодиод который когда-то применял для проверки лам на мерцание. На вал наклеил кусок белой изоленты и наблюдал импульсы на экране, там же было и автоопределение частоты.
Такой приборчик конечно более удобен, но я не уверен, что смог бы им подлезть в те щели куда «заглядывал» фотодиодом на проводке.

П.С. поскольку измерение основано на подсчёте импульсов света то на результат могут влиять хреновые пульсирующие лампы. особенно светодиодные.
+
avatar
  • kopa
  • 27 февраля 2018, 14:50
+4
а можно вообще по спекрту шума определить частоту вращения

+
avatar
0
это high level
+
avatar
  • AlexKu
  • 27 февраля 2018, 15:54
0
А чем макро делали?
+
avatar
+1
USB микроскопом из этого обзора
+
avatar
  • Rent
  • 27 февраля 2018, 16:05
0
Пользуюсь аналогичным уже очень давно — нет проблем. Настраиваем по нему карбюраторы бензопил на максимальные обороты. Кто может подсказать где отдельно купить светоотражающие полоски? Они уже на исходе — осталось около 20 см :(((
+
avatar
  • IIIap
  • 27 февраля 2018, 16:23
+1
Алюминиевый скотч?
+
avatar
  • wwest
  • 27 февраля 2018, 20:23
0
Пробовал.Бликует.Но лучше чисто белая матовая клейкая лента, типа белой изоленты.Бумага хуже.
+
avatar
0
Виниловая плёнка Oracal 641 010M (белая матовая)
Продаётся в рекламных мастерских метражом. Стоимость 120-250р/м2
+
avatar
0
Должна подойти алюминиевая фольга на клейкой основе.
+
avatar
0
Вентиляционный алюминиевый скотч. Только он сдираться похуже будет
+
avatar
0
У Вас батарейки в прибор нормально влезли? Мне пришлось чуть ли не заколачивать. Аккумуляторы Eneloop вообще не влезли. Пришлось выломать среднюю перегородку с контактами.
+
avatar
0
Кстати да, туго. Но ставил обычные элементы питания.
