DC UPS(источник бесперебойного питания) на 12 Вольт.

  • Цена: $18.89 ($13.88 с купоном)

Всем привет! Не так давно писал обзор на ИБП с несколькими выходами, правда в режиме повышайки(выше 12 Вольт) от него оказалось мало пользы — большие пульсации, да и максимальный ток ограничивался 1 Ампером. В этот раз приехала другая модель, всего с одним выходным напряжением 12 Вольт, 2 Ампера. По стоимости выходит вдвое дешевле, но показала себя с лучшей стороны. Реализован сквозной режим работы, есть балансировка аккумуляторов, входное напряжение стандартные 12 Вольт, пульсации на выходе меньше.
Под катом подробные характеристики, тестирование и «расчлененка».


Характеристики.

Емкость: 22.2W(2000мАч)
Входное напряжение: 12В ±5%
Входной ток: 2000мА
Выходное напряжение: 12В ±5%
Выходной ток: 2000мА
Рабочая температура: -20~65℃
Вес: 235г
Размеры: 111 x 60 x 26 мм

Распаковка и внешний вид.


По традиции посылку от бэнга доставляли максипост в своем сером пакете

Коробка со скромным принтом

SKU

Сам модуль обернут дополнительно в пакет из пупырчатой пленки

Из комплектующих только шнурок со разъемом 5.5 мм и инструкция. Блока питания нет, подразумевается, что мы будем использовать комплектный от устройства, которое будем запитывать. Это гарантирует, что входных параметров будет достаточно для нормального функционирования оборудования, но могли бы и закинуть что-то на 12В, 2А.

На лицевой части корпуса находится только двухцветный индикатор работы(красный + зеленый)

Справа переключатель ON и OFF

Спереди два гнезда 5.5 мм, входное и выходное.

Сзади расписаны основные характеристики

Чуть не забыл за инструкцию


Функционал.


Если ползунок переключить в положение OFF, встроенные аккумуляторы заряжаться не будут и в случае отключения электричества резервное питание не включится. Всё время горит зеленый индикатор, при перегрузке начинает моргать красный, чем больше перегрузка, тем ярче.
В положении ON происходит дозарядка аккумуляторов, при этом индикатор горит красным

По мере накопления емкости, красный СИД начинает угасать, а зеленый светится ярче. Световод общий, так что индикатор плавно меняет цвет от красного к зеленому через оранжевый и желтый.

Пока основного питания хватает, аккумуляторы не задействованы

Максимально заявленный ток

При нагрузке выше 2.5 А питание переключается на резервное. Я только одного не понял — это сработал триггер по нагрузке или по падению напряжения ниже 11 Вольт.

При этом индикатор красными вспышками предупреждает о перегрузке так же, как и в случае «сквозного» питания.

При переходе на аккумуляторы держит ток лучше. 1 Ампер.

Пульсации 195 кГц, 25 мВ в пике

2 Ампера

— частота та же, пульсации на графике порядка 60 мВ, в пике до 100 мВ

Максимум что выжал из нагрузки — 35 Ватт или 3 Ампера.

Если отключить блок питания, индикация перегрузки исчезает, видимо это своеобразное оповещение о том, что несмотря на наличие электричества, используемый блок не справляются и задействован резерв.

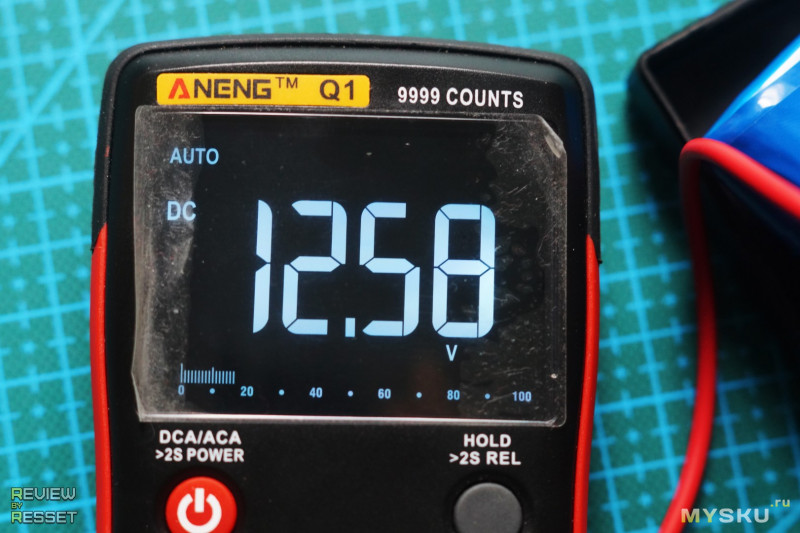

Несмотря на вход 12 Вольт, на аккумуляторы приходит порядка 12.6В, так что страдать от недозаряда они не будут. Красный индикатор еще не совсем погас, но ток заряда упал до 100 мА.

Ну и плавно переходим к «расчлененке», потому что без этого я бы предыдущие данные не смог получить.

Внутренний мир.


Корпус склеен, а пластик очень мягкий, так что сохранить нормальный вид не удалось.

В качестве аккумулятора используется сборка их трех 18650 емкостью 2000 мАч

Плата небольшая. Не буду расписывать все элементы — маркировку хорошо видно.

Под термоусадкой аккумуляторов нащупал балансировочные провода. В комментариях написали, что данная плата балансировку не производит, только следит за тем, чтобы не было перезаряда или переразряда отдельных элементов.

А значит есть и BMS плата. Снял защиту с торца — вот она. Небольшая, но работоспособная.

Аккумуляторы в этот раз прогнал на разряд, выдал около 1537мА, но обратите внимание, напряжение упало ниже 8 Вольт при отсечке в 9, а значит плата вырубает нагрузку до того как просадка дойдет до 3 Вольт на элемент.


По традиции нашел купон 31f3e9, снижающий цену до $13.88. Срок действия — до 30/06/2019.


Итоги.


В промо обзорах свое мнение не навязываю, лишь подробно тестирую функционал, а насколько полезно устройство решать только Вам. Единственное, подытожу для тех, кому лень читать весь обзор:
Для бесперебойного питания устройств от 12 Вольт и мощностью до 24 Ватта данный модуль вполне подходит. Просадки при переходе на резервный источник нет, а при большой нагрузке напряжение даже становится выше, чем при питании от основного блока. Аккумуляторы после полного заряда большую часть времени находятся в режиме ожидания. Защиту от перезаряда/переразряда, а так же балансировку элементов обеспечивает отдельная плата BMS, а значит за их ресурс не стоит переживать, правда можно заменить на более емкие для повышения автономности.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
