Миниатюрный автономный датчик движения.

  1. Цена: $19 ($13 с купоном)
  2. Перейти в магазин

Всем привет! Недавно была акция на них, к тому времени даже не думал об обзоре, но в комментариях были вопросы, да и несколько человек купили по наводке, так что решил набросать информацию по подключению и поделиться впечатлениями по работе данной модели. Может работать как в режиме точки доступа, так и подключаться к домашней сети, в последнем случае рассылает оповещения на телефон через интернет. При желании интегрируется в Алексу, ГуглХоум, IFTTT и прочие «агрегаторы» аккаунтов устройств.
Под катом рассмотрим подробнее внешний вид, функционал и устройство.


Характеристики.


Аккумулятор: CR123A x 1
Время ожидания: 5 лет
Рабочий режим: 1 год (25 срабатываний в день), 2 года(10 срабатываний в день)
Расстояние срабатывания датчика: 7m
Угол: 110°
Ток режима ожидания: 20uA
Тип сети: 2.4GHz
Протокол: IEEE 802.11b/g/n
Покрытие сети: 45 м
Рабочая температура: 0℃ to 40℃ (32°F to 104°F)
Рабочая влажность: 20%-85%
Приложение: Tuyasmart, Smart Life
Режим работы: wifi или AP.
Работает с Alexa Echo и google home, IFTTT
Размеры: 48x 48 x 50mm

Распаковка и внешний вид.

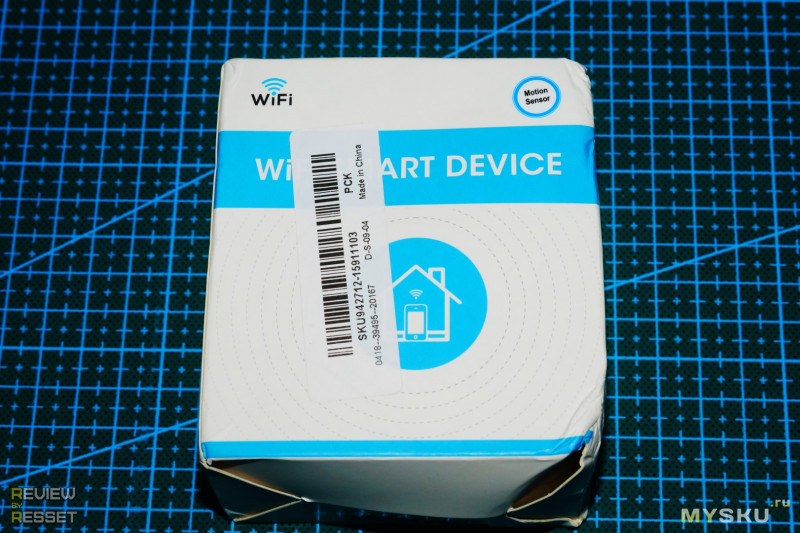

На коробке нет названия устройства

Сзади тоже, только расписана область применения

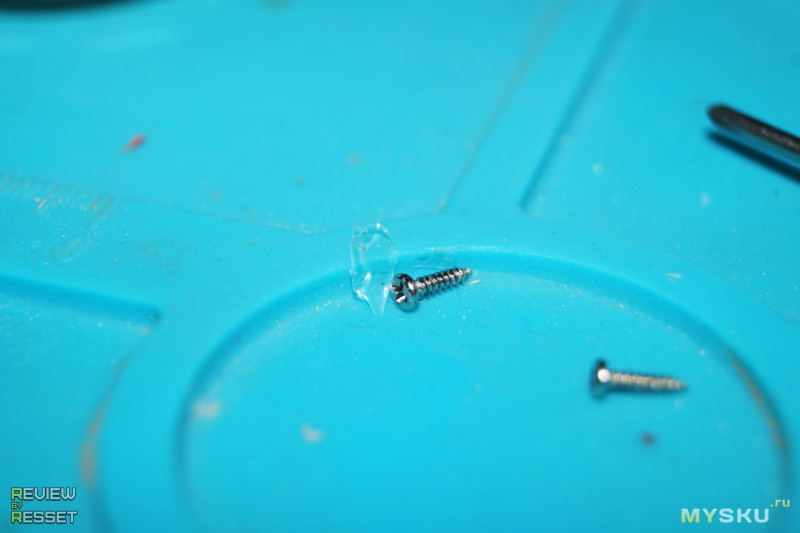

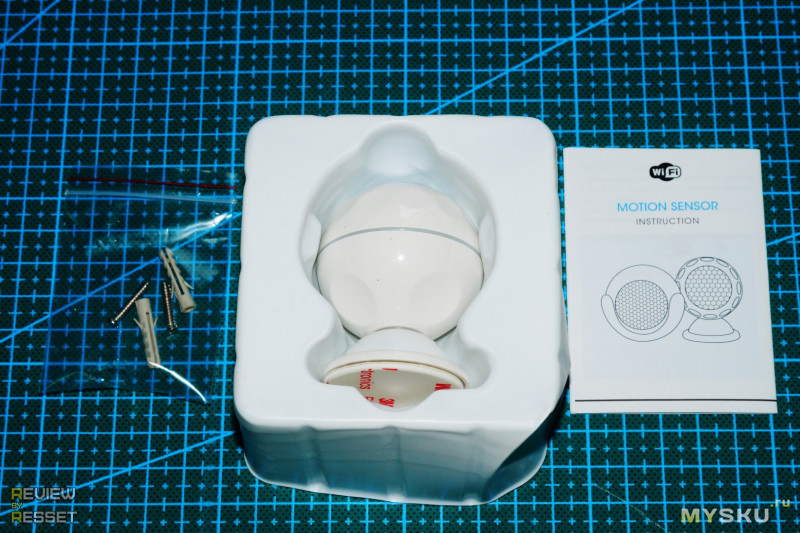

В комплекте датчик, инструкция и шурупы для крепления «подставки»

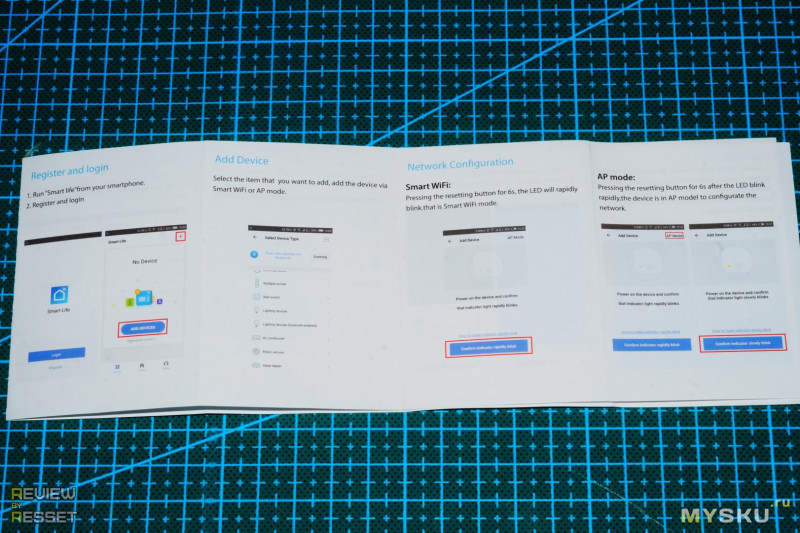

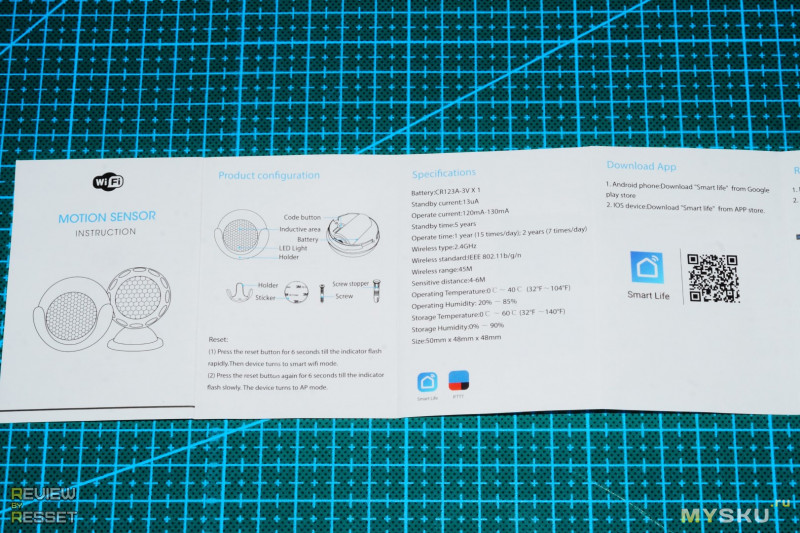

Рассмотрим макулатуру поближе, чтобы не возникло вопросов при подключении

Еще

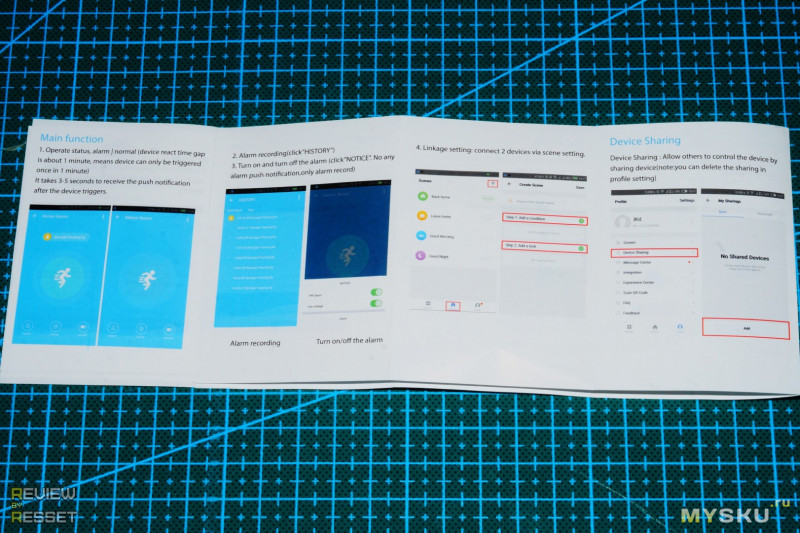

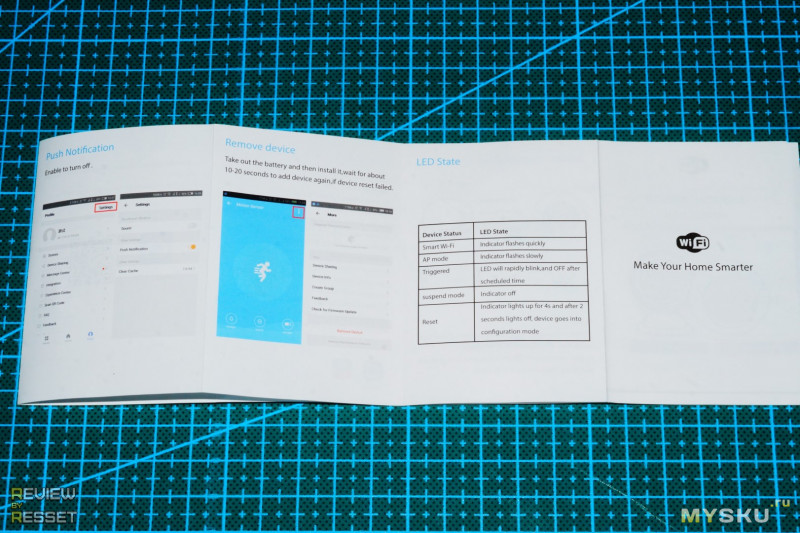

С обратной стороны

И последний кусок. Вроде всё понятно.

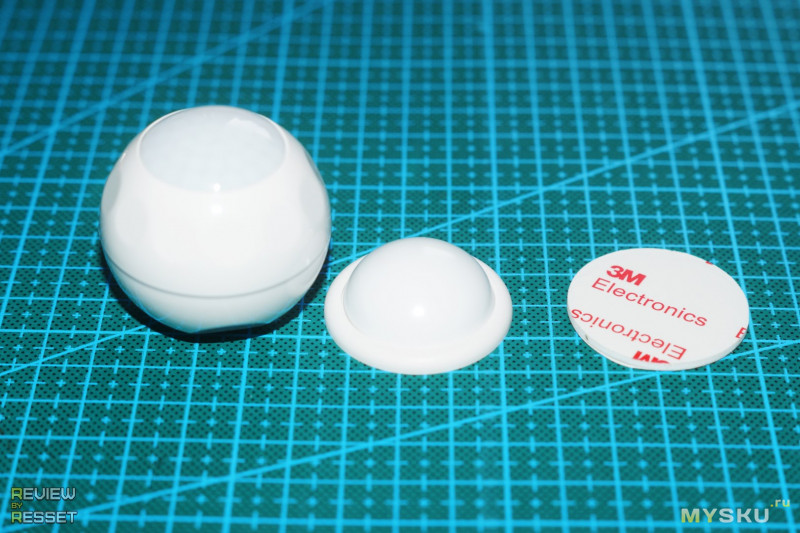

В комплекте так же есть двусторонний скотч

Но при креплении на шершавых поверхностях проще конечно использовать шурупы

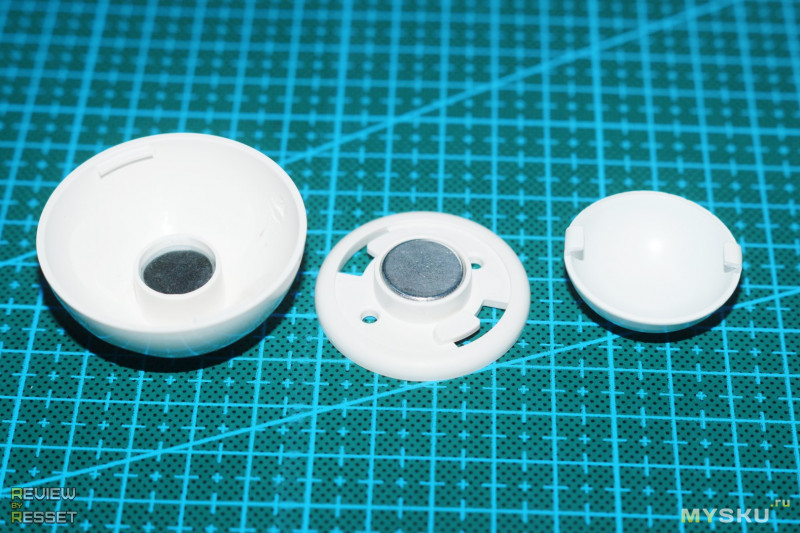

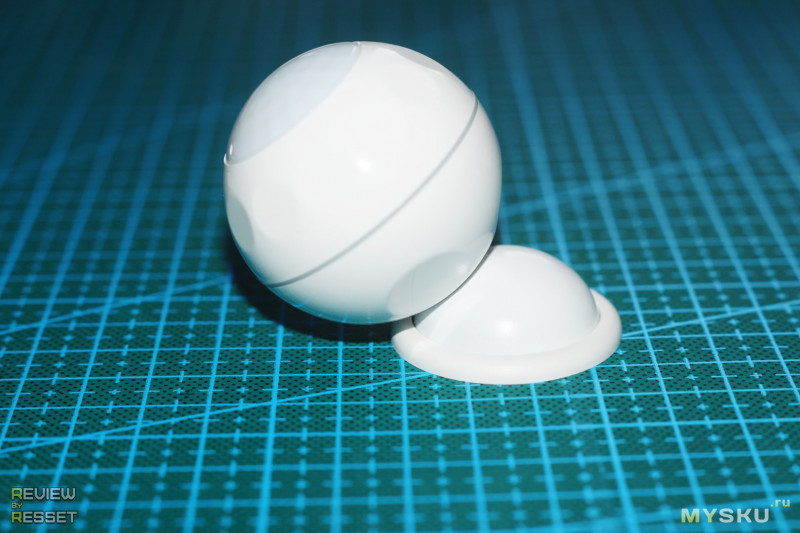

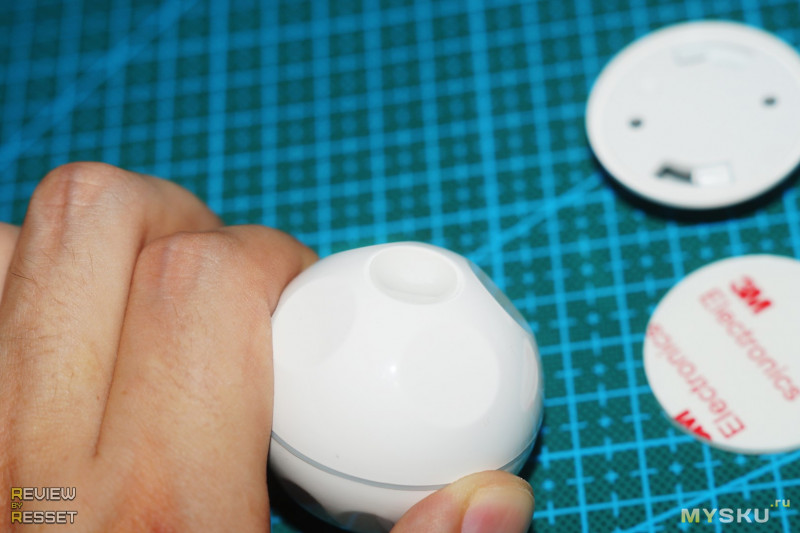

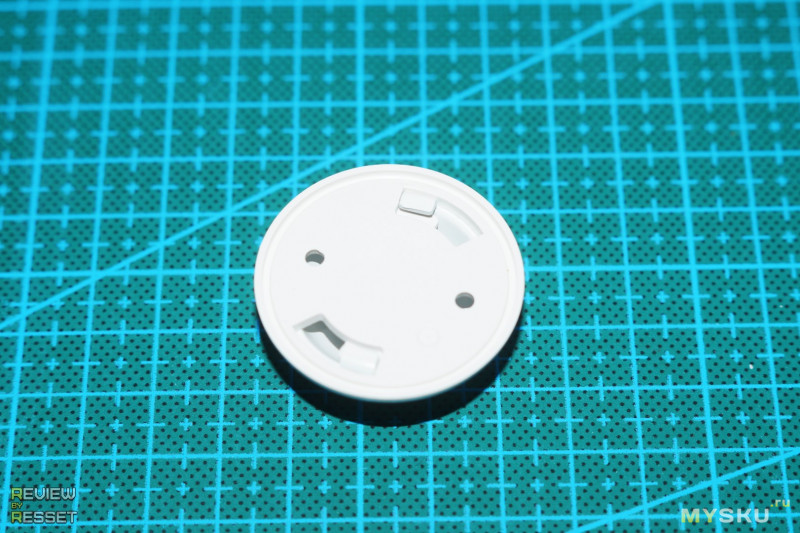

Основание разбирается поворотом купола, кстати, он металлический, поэтому притягивается магнитом и приходится подковыривать его чем-нибудь после поворота. В основании «шарика» так же установлен неодимовый магнит(на фото слева)

На внешней стороне корпуса за магнитом находится силиконовая вставка

Она предотвращает скольжение датчика по куполу основания

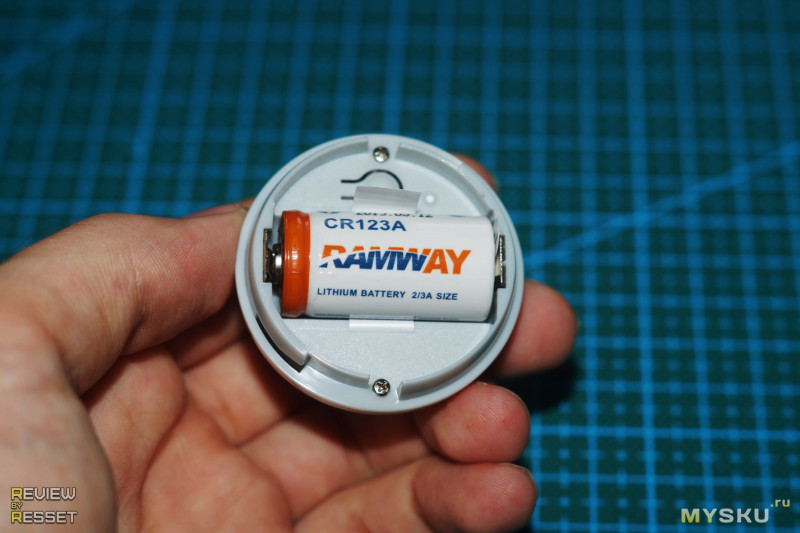

Питается сабж от литиевого аккумулятора CR123A

Из коробки установлена изолирующая вставка на минусовом контакте


Функционал.


При первом включении устройство переходит в режим точки доступа (AP), об этом свидетельствует медленно мигающий индикатор. Держим 6 секунд единственную кнопку в батарейном отсеке пока индикация не участится. Это режим домашней сети. Далее переходим в приложение Smart App, регистрируемся или вбиваем свои данные и нажимаем плюсик в правом верхнем углу.

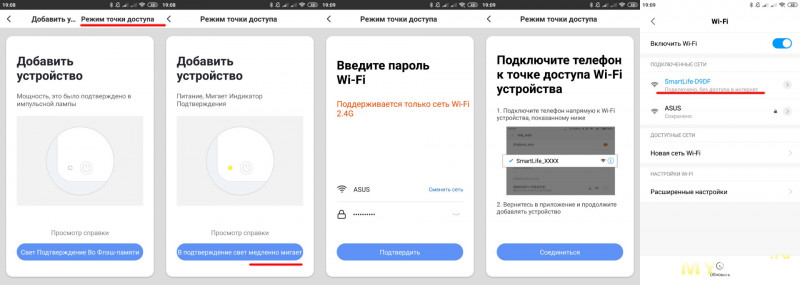

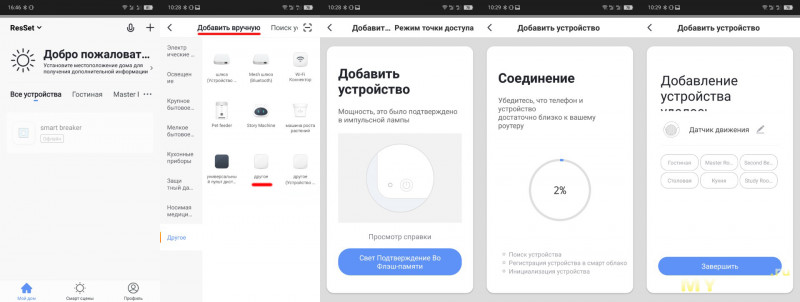

Выбираем добавить вручную, раздел "Другое", устройство "другое", жмем единственную кнопку на экране, вбиваем айди и пароль домашней сети и ждем пока заполнится шкала соединения. На последнем шаге можно дать имя датчику.

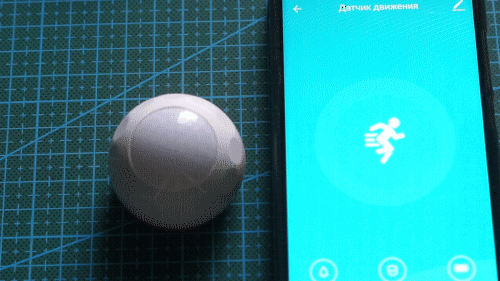

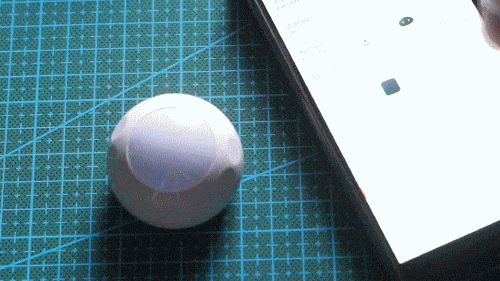

Вот как это выглядит со стороны, видеоряд ускорен

Если мы находимся вне покрытия домашней сети, например, в лесу и нужно следить за сохранностью каких-то припасов, то можно подключиться к устройству в режиме точки доступа. Для этого снова удерживаем кнопку, пока индикатор не начнет моргать в два раза реже. После чего на третьем шаге нажимаем не на синюю кнопку, а на надпись "режим точки доступа" в правом верхнем углу. Почему-то в этом режиме тоже просит указать айди и пароль сети, но после ввода вылазит инструкция о том, что нужно выбрать сеть датчика, нажимаем "соединиться", тапаем по второй сети и ждем полоску прогресса. Готово.

Больше никаких манипуляций не требуется. Просто размещаем модуль в нужном месте и ждем. При обнаружении движения будет 2 вспышки, первая означает срабатывание, вторая отправку данных. После этого выставляется таймаут в минуту, чтобы не засыпать телефон бесконечными уведомлениями. Видеоряд не ускорен, подключение в режиме домашней сети.

Через минуту еще одна вспышка означает выход на рабочий режим

Датчик срабатывает с 6-7 метров, но заметил одну особенность:
В гараже при температуре воздуха около 40 градусов, дальность срабатывания упала до 2-3 метров. При расположении с обратной стороны ворот, чувствительность нормализовалась. Видимо разогретый воздух влияет на дистанцию срабатывания сенсора.

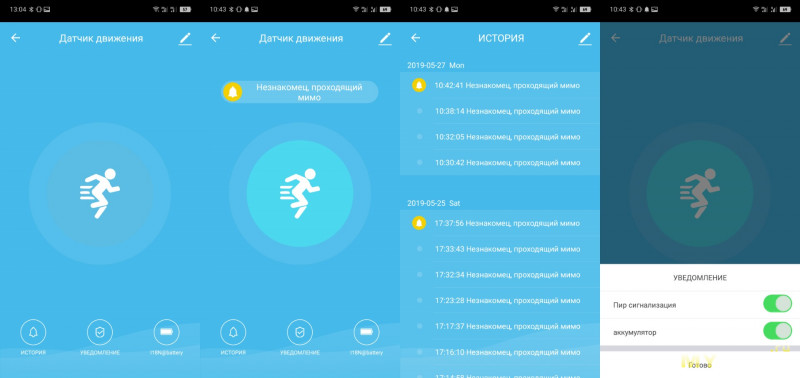

Интерфейс приложения довольно понятный. Основное окно отображает состояние датчика и заряд аккумулятора, так же можно перейти в журнал и в настройки оповещений. Помимо этого есть еще стандартное меню из которого можно переименовать устройство, посмотреть информацию по его адресу, айди и обновить прошивку, которая у меня за все время ни разу не обновилась, но я за него забыл, а один горизонтальный скрин в посте будет выглядеть топорно.

Для удобства добавил оповещение в бипе от смартлайф, в итоге получаю вот такие сообщения


Внутренний мир.


Вообще разбирать не планировал, но неудачно поднес к железяке, держа за основание, оно резко прилипло, а «шарик» уперся в пальцы, шмякнулся на землю и покатился по склону, весело постукивая корпусом о бетонное покрытие… давно я так не бегал, опустив руки до земли ))
Как ни странно, корпус уцелел, да и датчик продолжил работать как раньше, но внутри начало что-то кататься. Как в итоге оказалось, это был кусочек прозрачного клея, которым залито переднее «окошко». Вот он возле шурупа.

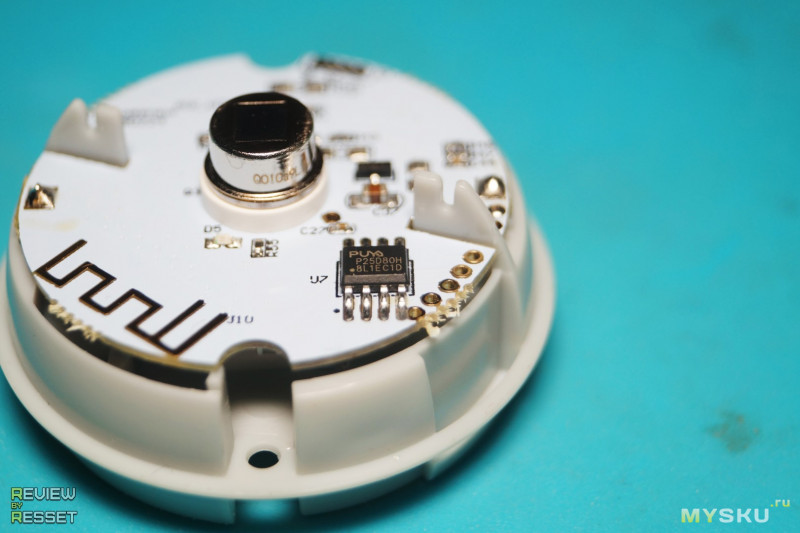

Плата общим планом

Маркировка датчика Q010a9L, даташит не нашел, так же видно память P25D80H

С обратной стороны есть еще элементы, как минимум модуль ESP, но контакты батарейного отсека не дают ее перевернуть, а при выпаивании был шанс оплавить корпус, так что дальше не полез.

По традиции нашел купон BGNAS, снижающий стоимость до $12.88 + доставка 75 центов


Итоги.


+ Нет жесткой привязки к домашней сети и интернету.
+ Мощные магниты. Можно закрепить на любой железяке без использования скотча или шурупов.
+ Довольно быстрый отклик, особенно при подключении в режиме точки доступа.
+ Хорошая автономность. При срабатывании раз в час, аккумулятора хватит на год работы.
Корпус разбирается прокручиванием двух половинок, поэтому заменить элемент не составит проблем.
+ Интересное решение с магнитным шарниром, снятие/установка и регулировка максимально упрощена.
+ Компактный корпус. Если замаскировать, обнаружить будет не так просто.
— Мигающее окошко сводит последний пункт на нет. Правда до обнаружения движения индикации нет, но он может сработать в первый и последний раз. Если бы ставил где-то на удалении, выпаял светодиод или подрезал ведущую к нему дорожку и вывел переключатель рядом с кнопкой, но это уже конечно «костыль».

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
