Мини усилитель PJ.MIAOLAI A1

  • Цена: US$49.99 с купоном

Всем привет, сегодня расскажу про компактный усилитель класса D PJ.MIAOLAI A1.
От этой марки мне уже попадался цифровой аудиоплеер M6, категория устройств та же — настольное мини стерео.
Обычный бюджетный сегмент, но функционал устройства расширен темброблоком и bluetooth 5.0 с aptX.

Доставка ТК.
Картонная коробка без полиграфии:

Внутри надежно упаковано во вспененный материал:

Комплект поставки:

  • Усилитель
  • Съемная антенна bluetooth
  • Блок питания
  • Сетевой шнур к блоку питания
  • Гарантийная карточка
Пройдемся по комплектации.
Блок питания от ноутбука, ну а чего пропадать добру, все идет в дело:

Сетевой шнур качественный:

Ток БП на нагрузку 4,5 Ом:


Внешний вид усилителя А1:

Размеры: 135 x 110 x 30 мм.
У меня серебристая передняя панель, на ней плохо видны надписи. Есть еще вариант с черной панелью:

Спереди сгруппировано все управление, два тумблера: один включение, второй — выбор AUX или bluetooth. Далее небольшие ручки — регулятор тембра ВЧ (8 кГц +- 8 Дб) и НЧ (100 Гц +- 8 Дб) и правая ручка — громкость.
А сзади, соответственно, все подключения:

Антенна, линейный вход на тюльпанах и выходные разъемы под акустику (под «банан» 4 мм или просто кабель) и справа гнездо питания типа 5,5х2,1 мм. Рекомендуемое напряжение питания 12-25 В.
Проблема этих компактных усилителей — если подключать акустику просто проводами, то вымучаешься, клеммы очень близко друг к другу. Лучше использовать наконечники типа «банан»
Корпус алюминиевый:

Снизу есть ножки, что бы не скользил по столу:


Начинка усилителя.
Профиль корпуса и передняя панель:

Плата:

Конденсатор по питанию на 35 В (с запасом), а вот катушки в выходном фильтре выглядят скромно. Минусовые контакты на акустику лучше пропаять, они просто касаются, что не совсем надежно.
BT чип csr64215 с aptX
ЦАП на TDA1543
Реле Оmron g6h-2
В питании линейные преобразователи 7812 и 7805.
Плата снизу:

Под радиатором пара хорошо знакомых TPA3116D2:

Даташит TPA3116D2

Зависимость мощности чипа 3116 от напряжения питания:

Измерение реальной мощности от штатного блока питания.
Шумы на выходе:

Входной сигнал:

Максимальная мощность:


На синусе 1 кГц на нагрузку 4,5 Ом на штатном питании получается 32 Вт на канал, типовое значение для таких малышей.

Прослушивание.

Звук типовой для D класса, вполне устроит владельцев мини систем. Всегда можно подправить звук регуляторами тембра.
На серьезном напольном HiFi с хорошим источником можно отловить косяков в передаче звука, в частности: пресловутые «пластмассовые верха» и потерю контроля баса, но такие смешные коробочки редко подключают к серьезным системам.
Светодиоды вот, традиционно, яркие:


По bluetooth звук оказался приятным сюрпризом, и качество и дальность связи (>10 м) на высоте.

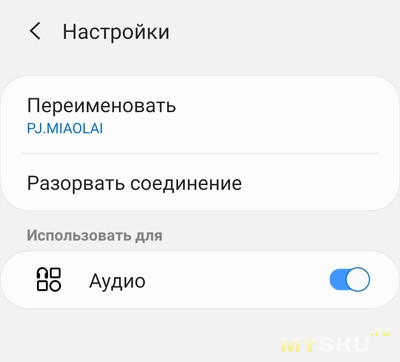

Смартфон видит усилитель так:

Кодек aptx остается в настройках:

Пожалуй и все.
Для этого усилителя есть купон на banggood — BGMYBASS:

Спасибо за просмотр. Удачных покупок!


Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
