Компактные токовые клещи Aneng ST209 с возможностью измерять сечения до 240мм2

  • Цена: 23.39$ (купон RE9510)

Доброго времени суток, друзья! Недавно я рассказывал о похожих токовых клещах Mustool MT666, в которых главной проблемой для меня был замер малого сечения жил. Следовательно максимальный размер измеряемой жилы упирался в 120мм². Сегодня же на тесте аналогичный прибор Aneng ST209, но с возможностью измерять жилы сечением 240мм².

Характеристики:




Заводской упаковки не предусмотрено, вместо него сумка-футляр с темляком.

Внутри сам мультиметр Aneng ST209, комплектные щупы, термопара и инструкция по эксплуатации.

Инструкция и характеристики:

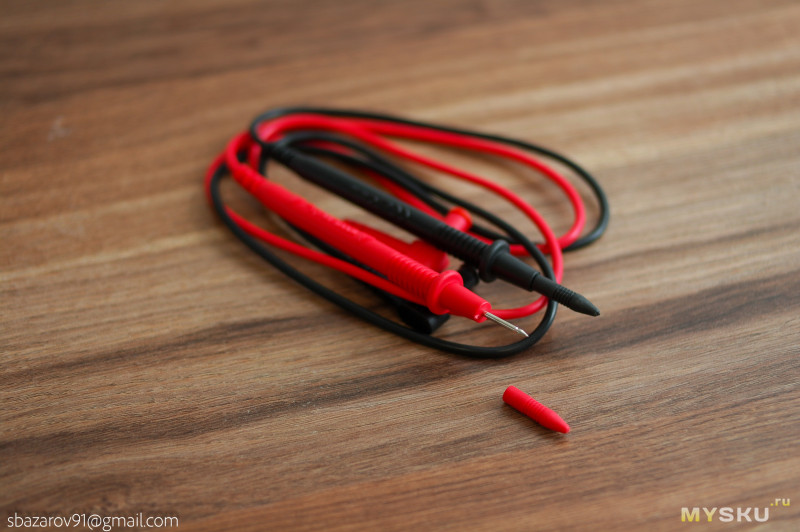

Измерительные щупы с защитными колпачками, сопротивление каждого — 0,4Ом и 0,4Ом. Длина — 90см.

Термопара. Длина — 102см, температурный диапазон от -20 до 1000°С. Погрешность ± (1.0%+5)<400°С и ± (1.5%+15)>400°С.

Мультиметр имеет компактные размеры — 180*63,6*31мм, максимальный зазор в верхней части клещей 32мм.

Aneng ST209 позволяет измерять:
• Переменный ток;
• Постоянный ток;
• Переменное напряжение;
• Частоту переменного напряжения;
• Постоянное напряжение;
• Температуру;
• Сопротивление резисторов;
• Ёмкость конденсаторов;
• Режим «Прозвонка»;
• Режим «Диод»;
• Режим «Детектор скрытой проводки» NCV;


Селектор выбора режимов из фактурного пластика с четкой фиксацией переключением (внутри 2 шарика). Собран мультиметр хорошо, без намеков на люфт и скрипы корпуса.

В руке лежит хорошо, компактность все таки решает.

На обороте имеется небольшой светодиод в качестве фонарика, он использовать его по назначению не получится, яркость очень маленькая.

Разборка устройства элементарная, 3 винта на задней части и корпус раскрывается на 2 половинки. Кстати, питается мультиметр от 2-х элементов ААА. Внутри за свои деньги мы получаем хорошее качество изготовление и удешевлении в виде капли, а не полноценную микросхему.



В сравнении с Mustool MT666. Наглядно видно насколько увеличилась рабочая область токовых клещей. Хоть в обоих устройствах и присутствуют селекторы выбора режима, но в Aneng ST209 мне нравится больше.


Экраны отличаются яркостью подсветки, у MT666 менее яркая, тогда как ST209 отлично видно даже днем. Количество отсчетов на экране Aneng'a 5999, у Mustool всего 2000. Если у MT666 имеется автоотключение при любом выбранном режиме, то ST209 данной функцией похвастаться не может.

Переходим к тестам. Детектор напряжения позволяет находить магнитное поле и издавать устройством звуковые сигналы по мере приближения к объекту. Найти проводку глубоко за стеной скорее всего не получится, проверить наличие напряжение поблизости можно.

Замер сопротивления. Тестируемые элементы были выпаяны благополучно из старых блоков питания. В сравнении с прошлыми токовыми клещами (Mustool MT666) значения отличаются менее чем на 5%. Допустим, резистор 1кОм у МТ666 — 1,025кОм, тогда как у ST209 — 1,012кОм. Еще одно сравнение, резистор 750кОм, у МТ666 — 750кОм, тогда как у ST209 — 752кОм. В целом точность достаточная для большинства измерений.




Токовые замеры на разных сечениях. На первой фотографии происходит замер кабеля АВБбШв 4х240мм², который легко помещается в токовые клещи. Максимально заявленный замер тока — 600А, тогда как максимальный ток на вышеупомянутом кабеле всего лишь 337А при прокладке в земле. Т.е запас есть, но получится ли его достичь, вопрос другой.



Переменное напряжение и частота сети.


Постоянное напряжение. Так как эталонного БП у меня нет, используем то, что имеется. Сравнивал полученные значения с Aneng AN302 (выбрал первое попавшееся напряжение), у AN302 — 5,392V, тогда как ST209 показал — 5,384V.




Прозвонка. Срабатывает моментально, без задержки. Более наглядно можно увидеть по ссылке ниже — cloud.mail.ru/public/3Gpj/3WpAvxT6Q

Замер емкости. Эталонных конденсаторов не нашел, поэтому выпаял из блоков питания для светодиодной ленты.



В целом данные токовые клещи мне понравились: у них довольно точно откалиброваны все показатели, имеется огромный функционал, большой и яркий дисплей, возможность произвести замеры кабелей сечением 240мм2. Минус как и в прошлых токовых клещах — быстрое отключение подсветки экрана (12 секунд), а так же бутафорский фонарик.

Магазин любезно предоставил купон «RE9510», делающий конечный ценник равный US$23.39.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
