Лампа-гармошка из мебельных штанг и деревянной кружки

Всем привет.
Решил я сделать себе лампу для работы за столом из дерева.
Но не просто лампу, а чтобы она регулировалась в разных плоскостях.
У меня уже есть невзрачная советская лампа-гармошка из металла на балконе, и я подумал что можно взять принцип ее регулировки в свой проект.

Для того чтобы сделать такую лампу, нужно иметь определенный пиломатериал. Так как я ограничен в некотором деревообрабатывающем инструменте, например у меня нет фрезера, а заморачиваться с деревообработкой по самые уши опилок желания нет, решено было купить «полуфабрикаты.»

Было куплено:
-3 планки для шкафа 110 см, материал — Бук:




-Кружка, материал- Липа



-Шкант круглый D15 мм

-Болты под внутренний шестигранник, декоративные гайки


Первое что я сделал, разобрал кружку:




Пазы в боковых планках под днище уже сделаны, поэтому в закромах я нашел стекло из поликарбоната и примерил, подошло в два слоя:



Выпиливаем по размеру дна:




Теперь надо склеить боковины, для чего использовал ручку с кольцами как оправку:



Ручку я подпилил, развернул, приклеил и дополнительно привинтил:



Теперь выпиливаем в днище кружки центральное отверстие под лампу:



И еще два кругляша:

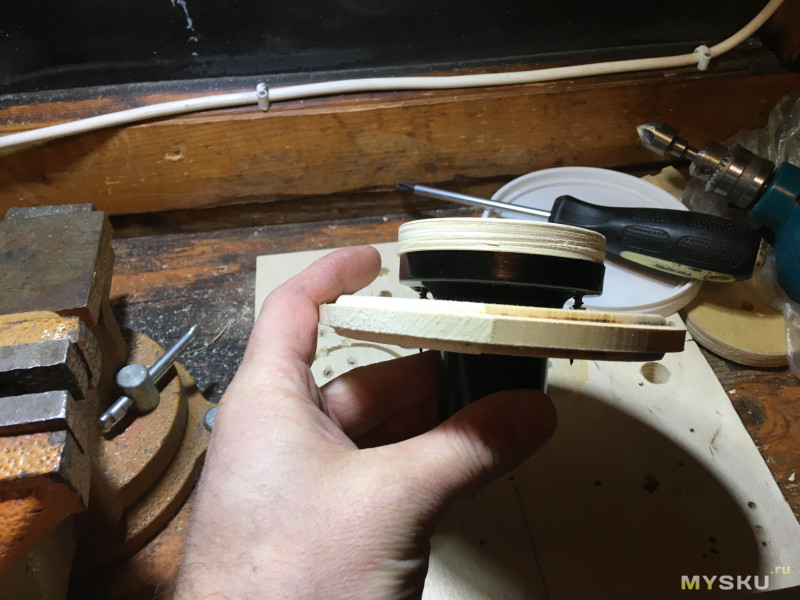

Таким образом соединяем с патроном:

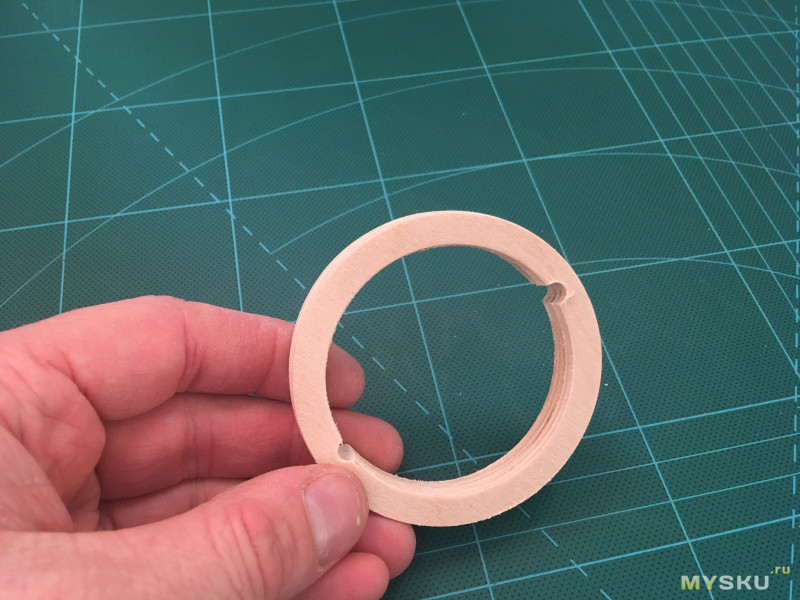

Сюда напрашивается еще одно кольцо:


Сразу покрыл морилкой:


Сверлим вентиляционные отверстия и приклеиваем днище к плафону:


Проверяем:



Далее изготавливаем механизм складывания-раскладывания, нарезаю планки на отрезки 200 мм на части в количестве 8 шт:



Размечаем, сверлим отверстия. Обязательно использовать стойку для дрели или сверлильный станок, иначе в трех деталях не будет соосности для болта:

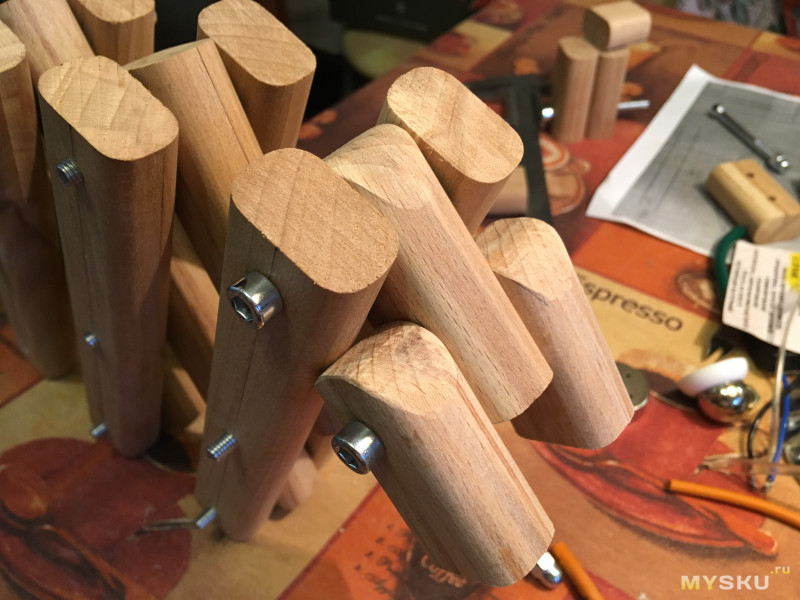

Собираем:




Важно! Важно подобрать болты по длине таким образом, чтобы декоративная гайка закручивалась до конца с усилием, но при этом не зажимала планки между собой. В моем случае болты то что нужно, резьба у них только на конце, а в середине гладкое тело что позволяет избежать большого трения.

Теперь пилим мелкие части для креплений, где- то сгладил углы:


Приклеиваю и привинчиваю


Не обошлось и без косяков:


Делаем стойку:







Теперь нужно сделать регулировочную планку. Сначала я сделал ее из металла и оклеил самоклейкой, но пленка сдиралась. Затем вырезал из фанеры:




Шнур взял в тканевой оплетке, скрутил его. Ставлю вилку, выключатель:





Крепим на стену.

Благодаря двойному шарнирному соединению плафон может поворачиваться в своей плоскости на 180 градусов:










PS.
Внутри светодиодная лампа gauss на 6 Вт. Плафон и стекло при работе чуть теплые.
Лампа в сложенном виде около 35 см, в разложенном — до 80 см.
Благодаря двойному шарниру крепления, плафон может поворачиваться по вертикали на 180 гр.
Чертежей у меня нет, все из головы. Если кому нужны размеры деталей, могу померить.
