Зарядник для аккумулятора сотового

Когда есть 2 (и более) аккумуляторов от телефона (пусть даже некоторые из них уже и изношенные, но ещё вполне рабочие), то возникает вопрос о возможности их зарядки вне сотового телефона. И хотя Филипс Х5500 весьма долго держит зарядку, но и она имеет свойство закончиться от многочисленных разговоров в самый неподходящий момент. И возникает резонный вопрос: нельзя ли использовать запасной аккум (тем более что их 2 запасных) в нужное время для замены?

Возникший вопрос зарядки аккумулятора решено было решить «здесь и сейчас». Для чего использованы были: плата зарядки с али типа CC-CV и держатель для сотового на руль.

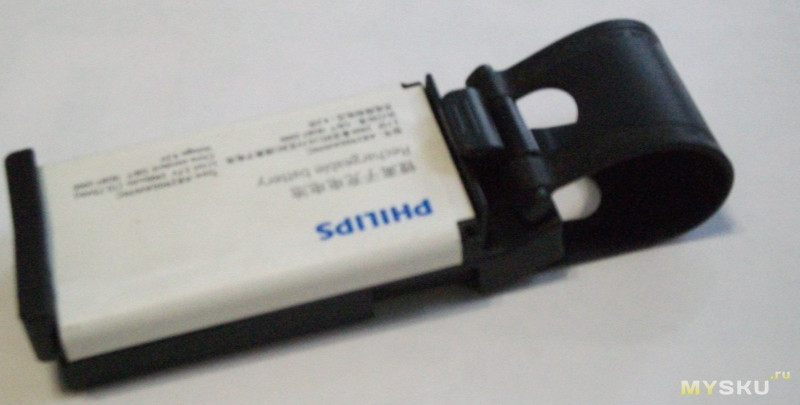

у держателя сотового — убрана резинка крепления на руль, остальное без изменений (пока оставил так)

ссылка плата зарядки использована такая, обзоры есть на этом сайте, ничего особенного.

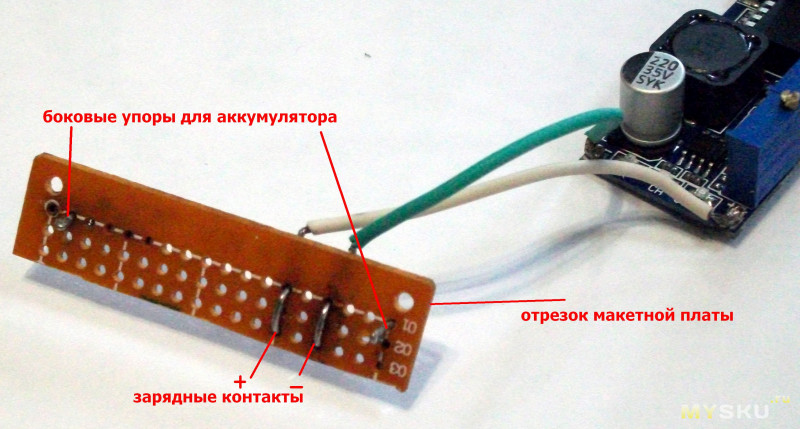

от макетной платы отрезан кусок текстолита в готовые отверстия вставлены (и припаяны с обратной стороны) контакты для зарядки и боковые упоры (которые одновременно служат для центровки аккумулятора относительно зарядной планки.

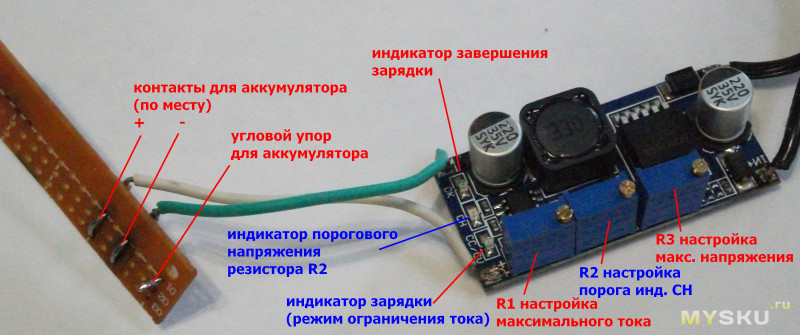

в сборе получается такое устройство. Кратко по резисторам (слева направо):
R1 — настройка максимального тока зарядки (он же — ток короткого замыкания). индикатор CC/CV
R2 — настройка порога сработки достижения определенного напряжения, (у меня — синего цвета) индикатора CH
R3 — настройка максимального выходного напряжения. индикатор OK

плата позволяет питать зарядник входным напряжением от 5 до 35 в (т.е. практически от любых доступных блоков питания и аккумуляторов, в т.ч. бортовой сети авто) током до 2,2 А (без сильного перегрева). И позволяет настроить как максимальный ток зарядки, так и максимальное напряжение зарядка. А функция порогового индикатора хороша тем, что выставив например на 4,15 в можно по нему судить, что батарейка уже «почти заряжена» — а это порой важно знать, чтобы не дожидаясь полной зарядки использовать эту почти заряженную батарейку (т.к. там уже будет ок. 95-98% емкости и не особо есть смысл дожидаться полной зарядки).

для удобства использован разъем джек 5,5 мм чтобы цеплять на любой общеупотребительный БП на 12в. Хотя несложно припаять и крокодильчики для зарядки с любого доступного источника питания.

сделано топорно и можно доработать, но идея думаю ясна и вещь получилась вполне рабочая с надежной фиксацией аккумулятора (что и требовалось, чтобы иметь возможность заряжать в авто и т.п. местах)



так устройство выглядит с аккумулятором в держателе. Думаю надо будет планку контактов приклеить в держатель для удобства, а плату зарядки упрятать в подходящий корпус и приклеить с задней стороны держателя.

хотя позже нашел (и даже закупил) во такой универсальный зарядник от 5в — ссылка уже нечто готовое, хотя и ограниченное питанием исключительно от 5в. Однако если бы устройство было более всеядным (как у меня) и имело настолько же крепкое удержание в зажиме — то было бы гораздо интересней. Да и индикаторов зарядки китаёзы пожалели. В любом случае взял такую приблуду — позже добавлю обзор девайса (когда придет)
Добавить в избранное +41 +67
свернуть развернуть
Комментарии (131)
RSS
+
avatar
  • AndryL
  • 18 августа 2019, 11:57
0
R2, что делает?
Что за «определенное» напряжение?..))
+
avatar
  • raven6
  • 18 августа 2019, 12:02
+1
Напряжение при котором загорается светодиод CH
А функция порогового индикатора хороша тем, что выставив например на 4,15 в можно по нему судить, что батарейка уже «почти заряжена» — а это порой важно знать,
+
avatar
  • VecH
  • 18 августа 2019, 12:04
+10
Лягушка уже все?
+
avatar
0
у лягушки зарядный ток 0,1-0,3 А — замучишься ждать при емкой батарейке
+
avatar
  • dens17
  • 18 августа 2019, 13:29
+28
Так от лягушки нужна только конструкция с контактами для аккумулятора.
Потроха не нужны, откусываем, убираем (как удобно).
К лягушке уже приделываем плату зарядки (какая нравится).
+
avatar
+5
можно и так. Но лягушка не держит аккум мертвой хваткой в заряднике — как в данном случае. Да и постоянно настраивать контакты на нужное расстояние — тоже влом.

Здесь задача была быстро вставить в зарядник с которого никуда не выпадет аккум ни при простом перемещении, ни при сильной тряске (например в авто по грунтовке).
+
avatar
  • yuryvrn
  • 18 августа 2019, 14:08
+2
у лягушки зарядный ток 0,1-0,3 А
Такой ток далеко не у всех лягушек, вот на моей например:
+
avatar
0
Угу, верим. Вы делали замеры зарядного тока? Была такая же (вроде) лет 7 назад — там 100 мА было максимум.
+
avatar
  • yuryvrn
  • 18 августа 2019, 16:07
+2
А вы такой же Фома, как и я)))
Давайте тогда тестировать и разбирать.

Как выяснилось, моя лягушка реально держит 0.7А max.


Внутренности такие. Встроенный сетевой БП выглядит слабенько, возможно из-за него выходной ток не дотягивает до 1А. Еще бы посмотреть даташит на установленный чип зарядки MT3586, но я не смог его найти.
+
avatar
  • mikas
  • 18 августа 2019, 17:23
+2
Как выяснилось, моя лягушка реально держит 0.7А max.
При каком напряжении? Если есть второй тестер, замерьте на сколько проседает напряжение под нагрузкой. У микрухи максимум пол ампера.
+
avatar
+1
еще и напряжение зарядки может уйти до 4,28 в — что ни есть хорошо.
+
avatar
  • yuryvrn
  • 19 августа 2019, 14:56
0
Судя по даташиту, китайцы приврали про зарядный ток ровно в 2 раза). Не скажу что меня это прямо сильно расстроило, для мелких аккумов моих старых девайсов и пол-ампера хватит за глаза.
Можете дать ссылку на этот даташит полностью или отправить его в личку?
Попробую в ближайшее время эту лягушку дополнительно потестировать)
+
avatar
  • mikas
  • 19 августа 2019, 16:01
0
Даташит на CT3586, это та же самая микросхема, но если есть сомнения, то вот здесь есть кусочек даташита на MT3586.
+
avatar
+1
за обзор внутренностей лягушки — плюс… но без реальных замеров напряжения ВМЕСТЕ с током и без теста по температуре нагрева этого девайса спустя хотя бы 30 мин в таком режиме — это ни о чем
+
avatar
0
на них — всегда пишут круто… а по факту — дело печалька.

но мне надо было именно ток ок.2 А и желательно от любого источника постоянного тока до 35-36 в — что и получил в итоге. вопросы эстетики — как бы на втором плане в данном случае, т.к. зарядить 1 раз в месяц (а может и в 2 месяца — разок) 2 запасные батарейки от сотового — дело не столь деликатное, чтобы озадачиваться проблемой эстетики такой быстрой зарядки.
+
avatar
  • serp61
  • 18 августа 2019, 12:06
+13
Достаточно было вот такой платки aliexpress.com/item/32849575868.html,searchweb201602_8,searchweb201603_55 Всё что нужно (а нужно лишь отключить аккумулятор при достижении им полного заряда) она умеет делать.
+
avatar
-3
Да, но она только для 4,2в, есть аккумуляторы 4,35в, точнее они сейчас практически все такие. Сам заряжаю периодически от люмии аккумулятор в лиитокале, благо разьем позволяет в него проводки просто вставить.
+
avatar
+2
у неё ток — не более 1 А.
и входное напряжение не более 6в, от авто и прочего — точно не зарядишь
+
avatar
  • Andrey13
  • 18 августа 2019, 13:06
+4
Можно парочку запараллелить
+
avatar
0
в принципе — можно и так… удобно тем, что плата малый размер и тоже есть индикация режимов, но там по умолчанию ничего не регулируется, а хотелось бы…

да и опять же для обеспечения «всеядности питания» — пришлось бы мастырить точно такой же понижающий модуль… а зачем, если можно просто поставить один такой модуль и настроить его как хочешь.
+
avatar
0
в принципе доля истины тут есть… можно рассмотреть вариант более дешевой «понижайки» в сцепке с парой микросхем TP4056 и парой резисторов на 1,2к — их вообще можно всунуть куда угодно.
+
avatar
0
запоследователить? ) если к вопросу 6/12V. или насчет тока 2А вместо 1А?
+
avatar
  • Andrey13
  • 18 августа 2019, 21:11
0
Насчёт увеличения тока заряда
+
avatar
0
нет. только насчет параллельного включения tp4056. но все же для оптимального режима для выдачи 2,2 А их лучше применять по 3 шт. с заменой токозадающего резистора.
+
avatar
+1


тогда уж можно сделать ещё проще — взять 2 микросхемы и 2 резистора — параллелить их и пусть работают без всякой индикации.
+
avatar
  • Andrey13
  • 18 августа 2019, 20:54
0
При таком варианте нужен радиатор для охлаждения
+
avatar
0
внутри держателя — дофига места для размещения даже 10 таких микросхем с резисторами… приклеить их через термоклей к металлической пластинке, которую можно приклеить к обратной стороне держателя — тоже не проблема.

вместо термоклея — успешно можно применить смесь автогерметика типа Автосил с термопастой КПТ-8 — проверено на светодиодах. Единственный минус — довольно долго высыхает, но и держит отлично и изолирует (от влаги и внешнего напряжения и прочего воздействия) и тепло отводит довольно хорошо.

возможно так и сделаю в следующем варианте.
+
avatar
0
мне всегда казалось что R2 определяет порог перехода от CC к CV. по крайней мере так где-то в описании на ебае видел и на dx. неужели я ошибся
+
avatar
  • AndryL
  • 18 августа 2019, 12:32
0
Вот и я аналогичное читал. Поэтому и хотел уточнить у автора.
Все же склоняюсь, что как раз Вы и дали точное определение функции R2
+
avatar
+1


Как понял — так и написал.
+
avatar
  • AlexST77
  • 18 августа 2019, 14:30
+2
Средний должен отвечать за величину тока, которая в режиме CV говорит о полном заряде АКБ. Модуль не измеряет напряжение на АКБ, это еще один каскад сравнения по току, только диод зажигает, а не меняет режим заряда. Некоторые китайцы писали про отключение выхода при достижении минимального тока, но не проверял, думаю, что вряд ли.
+
avatar
0
проверял лично. индикатор CH — просто загорается при том напряжении какое настроишь R2 и больше ничего не происходит и не меняется. Ток зарядки не меняется точно. Так что как понял с описания и собственных измерений — так и описал функцию этого резистора. Это всего лишь индикатор некоторого напряжения на выходе — который можно настроить на любое напряжение.
+
avatar
  • kirich
  • 18 августа 2019, 20:56
+6
Это всего лишь индикатор некоторого напряжения на выходе — который можно настроить на любое напряжение.
Это регулировка индикации окончания заряда, только не по напряжению, а по падению тока.
Для литиевого аккумулятора заряд обычно считается оконченным когда ток заряда падает до 1/10 от установленного, так вот этот регулятор отвечает за это. Т.е. им можно например установить что индикация будет включаться при падении тока до 1/5 или 1/10 или еще какой-то, как удобно.

Вот коллега ksiman чертил схему подобной платы, она повышающе-понижающая, но этот узел не отличается, он справа внизу.
+
avatar
0
я не заметил чтобы в применяемой плате R2 как-то реагировал на ток (который был задан электронной нагрузкой и не менялся), а вот на напряжение на выходе — реагирует 100%.

хотя может или я чего недопонимаю, или кетайцы что-то накрутили со схемой (как бывает обычно — «для упрощения» ).
+
avatar
  • kirich
  • 18 августа 2019, 21:42
+2
(который был задан электронной нагрузкой и не менялся)
А Вас не смутило то, что и нагрузка и плата работают в режиме СС?
Если плата в режиме СС, то нагрузка в CV, если плата в CV, то нагрузка в СС. Ваша нагрузка умеет работать в режиме CV?

а вот на напряжение на выходе — реагирует 100%.
Меняется напряжение, меняется ток, соответственно меняется ток, переключается и индикация. Я такую плату тоже как-то использовал.
+
avatar
0
электронная нагрузка конечно работает в режиме CC — т.е. поддержание постоянного тока.

само собой со снижением тока — растет и напряжение на условной нагрузке (акб) и примерно при напряжении 4,15в ток становится 0,15-0,16 А.

однако далее увеличивая ток до 0,16-0,17А при неизменном напряжении гаснет интикатор ОК и загорается лишь индикатор CH. А на уровне 0,16-0,15А — горят оба индикатора.

согласно логике работы компараторов и показаниям — можно делать вывод, что индикатор реагирует все же на пороговый ток.

но реагирует именно индикатор, а не электронная часть отвечающая за ограничение тока или напряжения. Что и следует из схемы устройства. Так что в общем-то логика в том, что при напряжении 4,15в — начинает гаснуть индикатор CH и начинает загораться индикатор ОК, что как раз и соответствует току ок.0,15А — что говорит о почти полной зарядке конкретного литиевого аккума
+
avatar
  • kirich
  • 18 августа 2019, 22:44
+3
электронная нагрузка конечно работает в режиме CC
Ну почему именно «конечно», иногда нагрузки умеют и CP, CV, CR.

однако далее увеличивая ток до 0,16-0,17А при неизменном напряжении гаснет интикатор ОК и загорается лишь индикатор CH. А на уровне 0,16-0,15А — горят оба индикатора.
Ну так правильно, падает ток, засвечивается индикатор, только пороги переключения разные, вот этот порог и регулируется этим подстроечником.

Так что в общем-то логика в том, что при напряжении 4,15в — начинает гаснуть индикатор CH и начинает загораться индикатор ОК, что как раз и соответствует току ок.0,15А
Все правильно, растет напряжение, затем переход в CV, затем идет падение тока, как только падает ниже определенного значения (выставленного подстроечником) включается индикация.
+
avatar
+1
На данном «зарядном устройстве» три регулятора: максимальный ток, максимальное напряжение, и порог срабатывания индикатора минимального тока.Алгоритм заряда получается следующий — аккумулятор заряжается током(настроенным регулятором тока) до максимального напряжения (настроенным регулятором напряжения), затем ток начинает снижаться и когда он опустится ниже определенного уровня (средний регулятор) зажигается светодиод CH.

я не заметил, чтобы R2 влиял на величину тока, а лишь на величину напряжения выхода — при котором он загорается.
+
avatar
  • 0lympy
  • 18 августа 2019, 13:37
+7
Там нет никакого «порога перехода от CC к CV». При низком уровне заряда (и, соответственно, низком значении напряжения на батарее) используется режим CC, а как только достигнуто выставленное напряжение — переход в режим CV, то есть медленно снижается ток во время заряда для его поддержания. Второй регулятор влияет только на лампочку «конец заряда», то есть используется для выставления минимального тока в режиме CV, когда эта лампа загорится. Ни на что не влияет, только для контроля «глазами».
+
avatar
  • mmasco
  • 18 августа 2019, 18:03
+1
Да там вообще нет никаких переходов. Это не контроллер. Один регулятор — стабилизатор напряжения, второй ограничитель тока. ВСЕ. А, ну да, и третий настройка индикатора, про который уже сказали. И заряжать литий в таком режиме отнюдь не быстро, не оптимально и не способствует его долголетию, лучше уж полноценный контроллер а ля народный tp4056.
+
avatar
0
ну по сути дела режим CV — и реализуется ограничением максимального напряжения заряда, а ток зарядки АВТОМАТИЧЕСКИ падает сам собой… если исправен аккумулятор… иначе будет работать ограничение по току.
+
avatar
  • bektyish
  • 18 августа 2019, 12:17
0
Спасибо за обзор. Данная плата может выдавать любое напряжение и ток. Например можно заряжать аккумулятор от шуруповёрта, нужна лишь подстройка параметров — 9,12,14, или другое напряжение и ток зарядки. Имею такую плату, но продавец не предоставил достаточное описание — теперь ясно что крутить.
+
avatar
+2
около тысячи обзоров этой платы в ютубе на что китаец и намекал
+
avatar
0
лучше бы просто написал китаёза о назначении резисторов, чем посылать на просторы ютуба
+
avatar
  • Jet
  • 18 августа 2019, 12:48
+4
Стоит иногда проверять выходное напряжение, резисторы там так себе качеством, через полгода использования обнаружил что плата выдаёт чуть больше чем было выставлено
+
avatar
  • pusik
  • 18 августа 2019, 12:52
+1
полтора года назад jd продавали за $2.99 зарядное устройство от NOHON. Может, где-то ещё есть в продаже.
+
avatar
0
у них малый ток заряда. Как правило менее 0,5А
+
avatar
  • pusik
  • 18 августа 2019, 13:55
0
Судя по написанному на самом устройстве, на выходе у него 4,35В и 1000мА
+
avatar
  • mikas
  • 18 августа 2019, 17:24
0
Не стоит верить написанному.
+
avatar
  • mikas
  • 18 августа 2019, 13:51
0
Брал такую для использования в качестве держателя аккумуляторов. Внутренности выкинул, остались только контакты.
+
avatar
  • Kabron
  • 18 августа 2019, 13:10
+3
Смысл?
+
avatar
  • kotmorse
  • 18 августа 2019, 13:49
0
Ссылку дайте на держатель для сотового на руль
+
avatar
0
aliexpress.com/item/32764189887.html — брал здесь
+
avatar
  • vovka036
  • 18 августа 2019, 13:55
0
Отец часто слушает старый аналоговый приемник то дома, то на даче. Питание от двух пальчиковых батареек. Вскрыл приемник. Разместил два запараллеленных старых аккумулятора от телефонов кнопочных. Подсоединил для зарядки к гнезду наушников. Зарядник обычный теперь с соответствующим штекером 3,5. Пять лет наверное уже — полет нормальный.
+
avatar
0
в батареях для сотовых по моему почти везде применяются платы защиты от перезаряда и переразряда… т.е. по факту могут выступать как простейшие ЗУ (без ограничения тока заряда). Хотя встречал аккумы от сотовых и без защиты — так что тут надо быть аккуратней и проверять конкретные аккумы перед подобным использованием, иначе может прийти кирдык и аккумам и аппаратуре и вообще до пожара недалеко.
+
avatar
  • dens17
  • 18 августа 2019, 21:43
+1
Хотя встречал аккумы от сотовых и без защиты
Можно легко проверить. Если аккумулятор будет отрубаться на пороговом напряжении, то значит защита есть (она отключит аккумулятор). Если мы говорим за аккумулятор, который вытащили из телефона.
+
avatar
0
о том и речь, что надо проверять наличие защиты до установки в неконтролируемом устройстве.
+
avatar
+1
поставил вездесущие китайские Nokia BL-5С в налобный фонарик, с 4056, ограничив ток заряда до 0,5а. есть защита в аккумах от разряда. хватает на 10/20 часов в зависимости от яркости. зарядку тоже решил переделать на 3,5 джек.
+
avatar
0
если есть место под такие аккумы, то да.
А у меня в налобниках стоят 3ААА — это размеры 43х31х11, а у Nokia BL-5С габариты: 53х34х5,5
+
avatar
+2
а как же DIY? ) убираете пластмасску с креплением батареек и поражаетесь, что аж два bl-5c туда можно вместить )
+
avatar
  • Jet
  • 19 августа 2019, 00:31
0
при такой зарядке кирдык приедет всё-же быстрее, чем при нормальной, так как плата работает чаще всего в пределах 2,5-4,3 вольта
+
avatar
  • Alax
  • 18 августа 2019, 14:01
0
Вопрос возник — напряжение заряда выставлять вхолостую или под нагрузкой?
+
avatar
  • DDimann
  • 18 августа 2019, 14:28
0
напряжение заряда выставлять вхолостую или под нагрузкой
Пофиг.
Но лучше на холостом, а то черт его знает, какое ограничение тока стоит и какая нагрузка.
+
avatar
0
напряжение выставляешь без нагрузки R1
потом замыкаешь выход и R3 выставляешь ток.

собственно говоря — так и поставщик платы рекомендует делать.
+
avatar
+1
можно было еще проще использовав жабку лягушку за копейки зарядку с ее перемещаемыми контактами что можно настроить на любые аккумы
выкинуть ее содержимое нафиг с покупки (так далают тысячи ее купившие) внедрить модуль и вот универсальная зарядка готова а не то что в обзоре с планкой не подпружиненой к аккуму
или уже жабку вы там не состоянии купить даже поломанную на ближайшем рынке
+
avatar
+1
во-первых лягушка стоит дороже держателя для сотового (180 руб против 72 руб за держатель).

во-вторых держатель для сотового держит аккум конкретно, а не «на соплях» как лягушка.

в-третьих планка контактов настолько конкретно «ПОДПРУЖИНЕННА» что никакой лягушке и не снилось.

в-четвертых — не надо постоянно ничего настраивать, т.к. планка контактов ЦЕЛЕНАПРАВЛЕННО заточена под конкретный аккум и тупо втыкаешь и включаешь к питанию.
комментарий скрыт

+
avatar
0
Еще раз — тр4056 заряжает до 4,2 (в лучшем случае) еще и отключает заряд при токе десятки миллиампер, не взирая на емкость и установленный CC, что никак не вяжется с нормальным режимом заряда современных LiPo, пусть она и «народная», но уж слишком ограниченная в режимах.
+
avatar
0
ну для многих применений tp4056 — является более чем достаточной темой. Все решается при решении вполне определенных задач, в т.ч. и применимость tp4056 или иной платы.

мне захотелось заряжать резервные аккумы от сотового до максимума (т.е. 4,23-4,25в), быстро (током до 2,5А) и от почти любого источника постоянного напряжения (5-35в).
+
avatar
  • Hector
  • 18 августа 2019, 16:39
0
Есть один минус у обозреваемый платы — если её не отключить от аккумулятора после его зарядки и отключения входного питания, то она будет его разряжать.
+
avatar
+2
тогда можно не заниматься такой платой а в лягушку впендюрить народный TP4056
такие платы как в обзоре больше всего применяют для создания зарядных нестандартных к примеру шуруповертов
заряжать стандартный литий от телефонови и использовать такое глупость
+
avatar
0
а к модулям ТР4056 — приладить ещё и понижающий модуль (типа такого же), чтобы можно было запитать от любого источника постоянного тока? масло масляное однако…

Хотя впрочем если обойтись лишь парой-тройкой микросхем tp4056 и резисторов — тогда можно и так поступить.
+
avatar
+1
вы как то мыслите не так как у вас написано в разделе «о себе»
повербанк у людей для этого и жабка с TP4056 и все
повербанк или зарядка usb у каждого первого
вы жабкой занимаете розетку? еще раз доказывает что вы ее никогда не имели. при втыкании жабки занимается и соседняя то есть две. В итоге ее и переводят на питание не от розетки убивая еще зайца
какой нафиг понижающий модуль еще с масло масляным
+
avatar
  • Greg6204
  • 19 августа 2019, 17:53
0
А если использовать Mini 360, то классно получиться и и tp4056. А лучше понижайку на стандартные 5 В из подобных
+
avatar
  • jonatan
  • 18 августа 2019, 19:06
+3
Проблема решается подключением диода на выходе. Лично я на выход такой платы поставил полевик. Полевик включается через оптрон (для гальванической развязки), подключенный к центральному светодиоду (CH). В качестве опорного напряжения для открытия транзистора взял напряжение со стабилизатора, который уже есть на плате (у нее 4 вывода), на выходе у него 4,8 вольта. В результате ток прерывается после полной зарядки аккумулятора.
+
avatar
0
а можно схемку? а то на словах может чего и не так выйдет сказать-поведать…
+
avatar
  • jonatan
  • 18 августа 2019, 22:17
+1


ОП в квадратике — это опорное напряжение (от стабилизатора, у него одна нога вверху и три внизу, брать "+" нужно от нижней левой), через делитель из резисторов и через транзистор оптрона оно подается на полевик (пока горит CH). Закрашенный прямоугольник справа — это полевик, с управляющим напряжением 2-3 вольта (выпаял из материнки). Два диода перед оптроном — для снижения напруги для светодиода оптрона. Кнопка — включает зарядку при подключении аккума. Сегодня как раз занимался этой схемой, работает вполне хорошо. Удалось настроить для зарядки 1 элемента Ni-Zn (AA).
+
avatar
0
ты говоришь про стаб 7805?

кстати — не проще ли тогда взять готовый оптрон и через него коммутировать ток? И какой оптрон применил ты?

и зачем диоды в цепи светодиода оптрона? он ведь подключен параллельно инд. CH — который сам является светодиодом?
+
avatar
  • jonatan
  • 18 августа 2019, 23:10
+1
Вот стаб (обведен в кружок)
Оптрон слишком слаб, чтобы через него питать аккум. Светодиод там синий, а в оптроне красный, у него меньше напряжение питания. Я применил NEC 2501.
+
avatar
+1
в моем случае конец зарядки ОК — это красный светодиод. да и применять наверно проще SMD-резистор, чем дискретные диоды.
+
avatar
  • jonatan
  • 18 августа 2019, 23:21
0
У меня тоже красный, а плата синяя. С резистором делитель нужно городить, что тоже вполне приемлемо, возможно даже предпочтительней. Кстати, по моей схеме можно заряжать аккумы на любое напряжение в отличие от схем kirich'а
+
avatar
+1
но этой платой и так можно заряжать почти все употребительные аккумы без всяких изменений токами до 2А. а до специфческого применения вне бытового назначения — найдутся и другие источники питания.
+
avatar
  • jonatan
  • 19 августа 2019, 20:43
0
Речь о доработанной плате с отключением при окончании заряда. Недостаток схем Кирича в том, что он не использовал опорное напряжение для управления прерывателем цепи (транзистор или реле), а у него есть свои пределы напряжения за которые нельзя выходить.
+
avatar
  • kirich
  • 18 августа 2019, 21:09
+1
Проблема решается подключением диода на выходе
И будет недозаряд аккумулятора.
+
avatar
+1
это ведь не tp4056 — у этого модуля можно настроить выходное напряжение заведомо больше с учетом падения напряжения на диоде. Так что идея с диодом — имеет место быть как вполне рабочая.

если конечно кому-то вздумается отключить зарядку, но оставить в ней аккум… что уже само по себе — странно…
+
avatar
  • kirich
  • 18 августа 2019, 21:43
+4
у этого модуля можно настроить выходное напряжение заведомо больше с учетом падения напряжения на диоде.
Я в курсе, но такие решения очень «кривые» потому как падение на диоде величина не постоянная, а зависит как от тока, так и от температуры.

Чтобы решение с диодом работало более-менее корректно, ОС берут после диода, тогда потребление будет зависеть только от номиналов делителя ОС.
+
avatar
0
с учетом сказанного ранее — вообще сам по себе диод не нужен в зарядке. А если уж в качестве упса использовать, тогда примененный диод — мало сыграет роли в токе и напряжении зарядки аккумов такой зарядкой.
+
avatar
  • jonatan
  • 27 августа 2019, 23:23
0
А как ОС поставить после диода в этой схеме? Подскажите!
+
avatar
  • kirich
  • 28 августа 2019, 00:20
+1
У платы есть клемма на которую выведен плюс выхода, к ней также подключен вход делителя ОС.
Отключить его от этой точки и включить после диода, тогда падение на диоде будет компенсироваться автоматически.
+
avatar
  • jonatan
  • 08 сентября 2019, 19:51
0
Кстати, в случае если на выходе поставить полевик, то можно с этим не заморачиваться, т.к. падение напряжения там мизерное, им можно пренебречь даже если речь идет о зарядке 1 элемента 1,2В.
+
avatar
  • kirich
  • 09 сентября 2019, 03:07
0
Полевиком управлять надо.
+
avatar
  • jonatan
  • 18 августа 2019, 22:04
0
Диод шоттки лучше брать.
+
avatar
  • kirich
  • 18 августа 2019, 22:08
+1
Так на нем падение также зависит от тока и температуры.
+
avatar
  • jonatan
  • 18 августа 2019, 22:19
+1
Ну если вы до белого каления собрались плату доводить вместе с диодом и заряжать при этом элементы на 1,4 вольта, то может это и имеет значение.
+
avatar
  • kirich
  • 18 августа 2019, 22:29
+1
Выше я написал —
такие решения очень «кривые»
и предложил вариант компенсации данной проблемы.
+
avatar
0
и насколько может измениться напряжение на выходе в зависимости от нагрева диода если применяется диод в силовой цепи? Какой это должен быть ток? Явно ведь не какие=-то 2А.
+
avatar
  • kirich
  • 18 августа 2019, 23:07
+1
Какой это должен быть ток? Явно ведь не какие=-то 2А.
Ну так и диоды бывают разные, чем мощнее, тем меньше зависимость.
+
avatar
0
в общем какой смысл обсуждать столь незначительные вещи в плане таких небольших токов? Ведь явно никто не поставит туда какой-то маломощный диод с высоким падением на переходе и высоким ТКС. поставят все же довольно мощные на 4А (хотя бы)
+
avatar
0
может для зарядки аккумов на 1,2 — 1,5в — это и существенно, но для лития (и тем паче свинцовых 6/12 в батарей) — это несущественно. Хотя само по себе решение хорошее, но для большинства людей бесполезное (как впрочем и диод)
+
avatar
0
вообще по логике схемы — светодиод оптрона надо подцеплять на индикатор OK, ведь именно он говорит о конце зарядного процесса.
+
avatar
0
проблемы нет, т.к. пока зарядка включена — заряд идет хотя бы малым током. А выключать зарядку надо когда аккум — заряженный и соответственно его надо вынуть и закинуть в кейс на случай замены аккума в сотовом. Жаль что смартфоны в угоду их «тонкости» (и более частой замены) — лишены возможностей оперативной замены аккума.
+
avatar
+1
Проблема как раз в том, что заряд идет малым током… Это вредно для аккумулятора.
+
avatar
+1
в чем проблема то? зарядка малым током при достижении базового уровня напряжения — ещё ни одному аккуму не повредила
+
avatar
0
Проблема в деградации электролита, во всех доступных даташитах на аккумуляторы указан минимальный ток при котором заряд должен полностью прекратится. Это или 0,1С или 0,05 или 0,025 — в зависимости от применения.
+
avatar
0
у кого есть такая проблема — пусть ставят tp4056 и им будет счастье.
+
avatar
  • marat979
  • 19 августа 2019, 06:46
0
А что мешает зарядить в телефоне и вытащить заряженную?
+
avatar
+1
тем что телефон нужен с собой, а не на зарядке где-то. Хотя у кого есть время — могут делать и так. Мне нужен был зарядник для резервных батарей — и я его получил.
+
avatar
  • vismyk
  • 19 августа 2019, 07:28
+4
Недавно начала садиться очередная батарейка в старой нокии, в очередной раз начал пытать счастья на Али с совместимыми аккумуляторами. Т.к. «держателя для сотового на руль» не было, для тестирования получаемых (если получаемых — с половину заказов потерялись по дороге :( ) батареек изобрёл такой вот держатель. Смысл, думаю, ясен? Дарю идею всем желающим. ;)
+
avatar
  • Harwest
  • 19 августа 2019, 08:46
0
BL-5C && 2450mAh
ха-ха ))))
+
avatar
  • Deepspb
  • 19 августа 2019, 10:14
0
да любые акб в золотой обложке — фейк фейковский
+
avatar
  • vismyk
  • 19 августа 2019, 11:06
+1
Случай всякий бывает. :/ В своё время покупал китайский SCUD, тот аж чуть не в золотой коробочке был. ;) Правда, заявлено у него было «всего» 1100 мАч, но он их по чесноку выдавал. Потом, где-то через год эксплуатации в телефоне, он тоже вспучился и из-за вспучки, с остаточной ёмкостью в районе 900 мАч, был переведён на работу в мультиметр, где и трудится года 3...4 уже. Раз в год, в новогодние каникулы, подзаряжаю. До отключения в течении года не доходило ни разу пока…
+
avatar
0
если поставить датчик тока на 3608 — то можно обходиться без выключателя. Ток в режиме покоя будет ок.60мка
+
avatar
  • vismyk
  • 19 августа 2019, 16:32
0
Дык уже с выключателем заколхозил. А что за датчик и куда втыкать?
+
avatar
  • vismyk
  • 19 августа 2019, 10:53
0
Это для китайцев далеко не рекорд. ;) У меня был (да и щас валяется) BL-5C и с понтом на 2600 мАч. :-D С новья, правда, аж до 1100 выдавал. Потом вспучился и ёмкость до 900-800 упала. Вспучка, кстати, больше досаждает, чем потеря ёмкости, т.к. крышка телефона тоже вспучивается. :( На прошлой неделе наконец-то выловил первый (из трёх дошедших) аккумуляторов, который смог (1050 мАч показал), посмотрим, сколько проживёт худым… ;)
+
avatar
  • dens17
  • 19 августа 2019, 11:24
+2
Аккумуляторы, тачскрины и т.д, продают (за недорого) в green-spark.
Магазин (физически) есть у Вас в городе. Если продавцы в теме, сразу скажут какие конкретно брать, какие не надо.
Второй вариант — Профи/siriust (если есть в городе).
+
avatar
  • vismyk
  • 19 августа 2019, 11:44
0
Спасибо, про green-spark даже не знал… :/
+
avatar
  • dens17
  • 19 августа 2019, 11:52
+2
Домой, сразу покупаем припой MECHANIC HX-T100 и термоскотч 300°С.
Цена, у нас (Кузбасс), меньше чем на Али.
Припой и термоскотч быстро раскупают, но и привозят часто. Если что конкретно надо, прямо скажите продавцу, чтобы в заявку написал и привезут (если в сети есть).
Я, у нас, про магазин рассказал, так теперь самому приходится ловить нужный товар :)
+
avatar
0
ну допустим припой и термоскотч в грин-парк на уровне али.

да и аккум для филипс Х5500 на али даже дешевле есть (по внешнему виду если судить, если не подделки). Хотя я брал за 338, но т.к. емкость оказалась всего ок.1500мАч (вместо заявленных 3100) то сделали полный возврат и заказал уже у другого продавца уже за 475руб 2900 мАч (оказалась ок. 2800-2850 мАч — спор не открывал).
+
avatar
0
да уж. цены ниже чем у китаёзов на али. Если в городе есть такой магазин — это замечательно.
+
avatar
0
у вас такие проблемы с получением мелких пакетов из Китая?
+
avatar
  • vismyk
  • 19 августа 2019, 16:46
0
Только с аккумуляторами (тьфу-тьфу, наверное?! ;) Причём, не только с телефонными, но и «таблетки» LIR-2032 тоже «терялись». :( Хотя вру, таблетки через 4 месяца добрались-таки, не могу от продавца добиться, как ему теперь деньги взад заслать.
З.Ы. Китайцы, похоже, тоже заметили аномальные пропажи пакетов с аккумуляторами, т.к. в отзывах у многих продавцов щас народ пишет, что стали слать не обычной почтой, а СДЭКом. Мне тот «золотой» красавец с фотки выше, тоже СДЭКом приехал…
+
avatar
0
Для разового тестирования емкости в комнатных условиях — сгодится и такой держатель. Почему бы и нет.
+
avatar
0
А никто не подскажет плату защиты от пераразряда на 10литий (при 30В отрубаем нагрузку)? Нагрузка 0.3А, но при включении идёт зарядка жирной емкости.

Функция заряда и балансировки не нужна.
+
avatar
0
какая-то BMS 10S или настраиваемый модуль отключения нагрузки
+
avatar
0
aliexpress.com/item/32856784068.html менее универальный зарядно-разрядный модуль на реле 30А на 12в можно перенастроить на нужное напряжение.
+
avatar
0
+
avatar
0
ru.aliexpress.com/item/32887199615.htm универсальная плата контроля разряда на али.
+
avatar
  • Flashkin
  • 19 августа 2019, 18:20
0
Такую зарядку встречал кто нибудь в продаже? питание от усб, авто определение полярности.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
